Fig. 88: Identifying Clips And Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL REAR BUMPER SIDE RETAINER RH

HINT:

Use the same procedures described for the LH side.

INSTALLATION

1. INSTALL NO. 3 WIRE FRAME (w/ Trailer Towing System)

a. Install the wire frame with the 2 bolts.

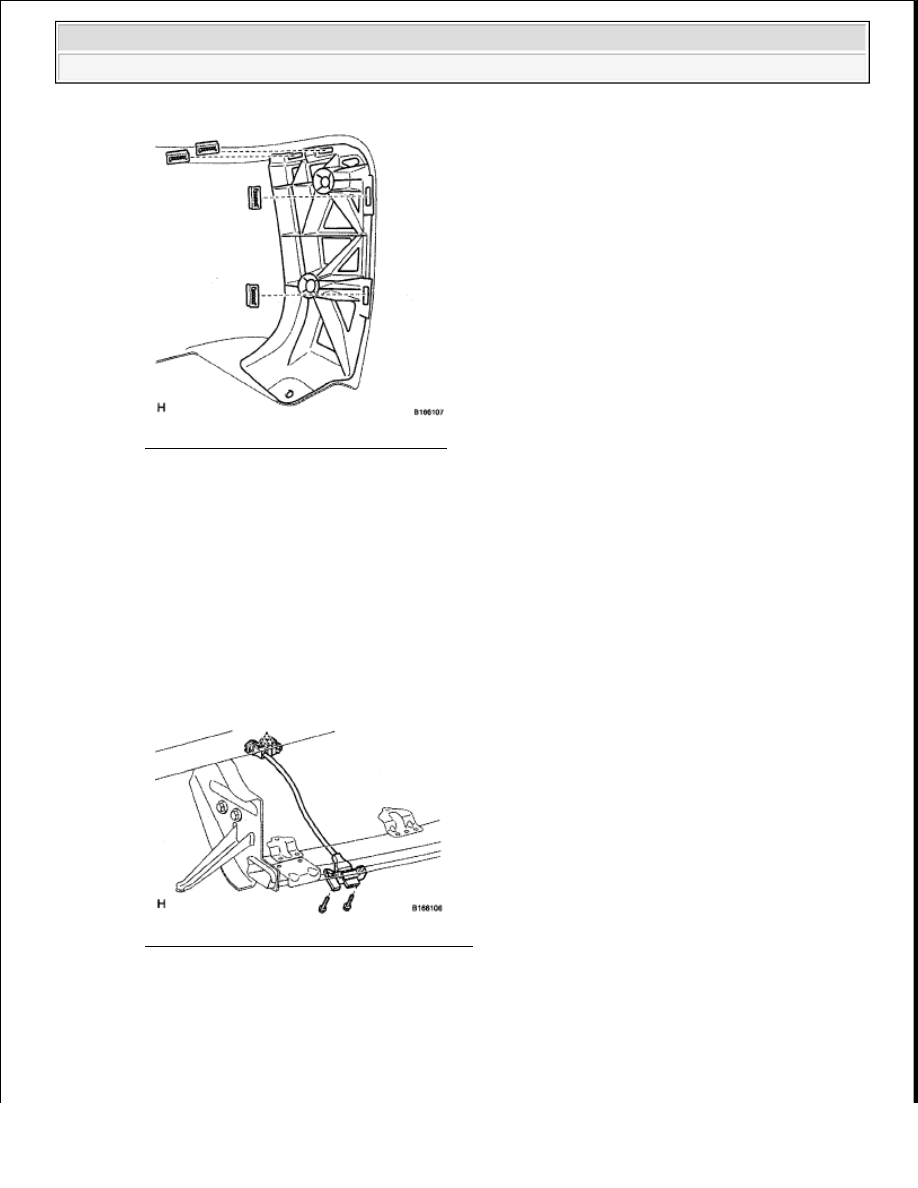

Fig. 89: Identifying Bolts And Wire Frame
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 8.3 N*m (85 kgf*cm, 73 in.*lbf)

b. Attach the clamp.

c. Connect the connector.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































2. INSTALL REAR BUMPER SIDE EXTENSION SUB-ASSEMBLY LH

a. Install the side extension with the 3 screws and bolt.

Fig. 90: Identifying Rear Bumper Side Extension Screws And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL REAR BUMPER SIDE EXTENSION SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

4. INSTALL REAR BUMPER NO. 1 SUPPORT

a. Install the bumper support.

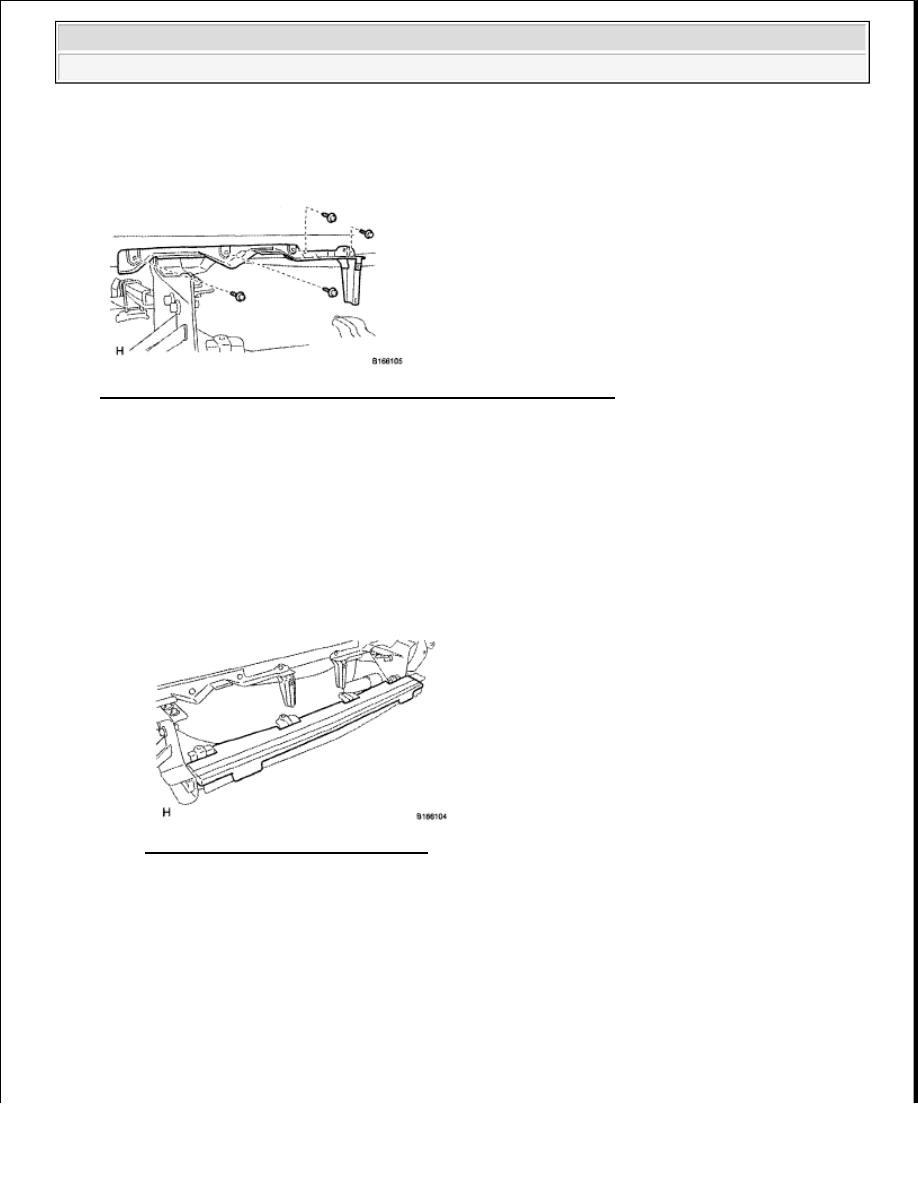

Fig. 91: Identifying Bumper Support
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL REAR BUMPER PAD SUB-ASSEMBLY

a. Install the bumper pad with the 6 bolts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

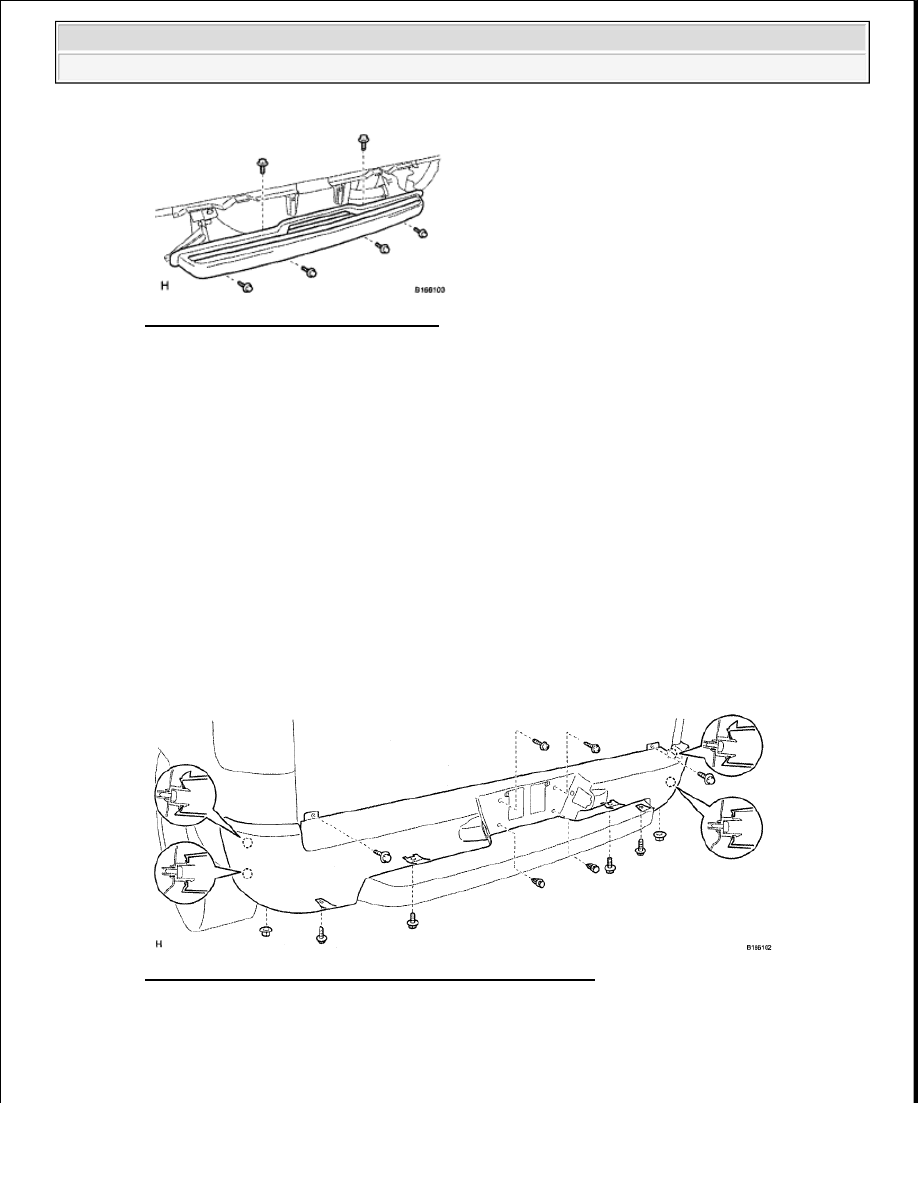

Fig. 92: Identifying Bumper Pad Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 7.0 N*m (71 kgf*cm, 62 in.*lbf)

6. INSTALL REAR BUMPER COVER

a. Attach the 4 claws to install the bumper cover.

b. Install the 4 bolts and 2 nuts.

Torque: for bolt

7.0 N*m (71 kgf*cm, 62 in.*lbf)

for nut

7.0 N*m (71 kgf*cm, 62 in.*lbf)

c. Install the 2 clips and 4 screws.

Fig. 93: Identifying Rear Bumper Cover Clips And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 7.0 N*m (71 kgf*cm, 62 in.*lbf)

d. w/ Intuitive Parking Assist System:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































Connect the connector and clamps shown in illustration.

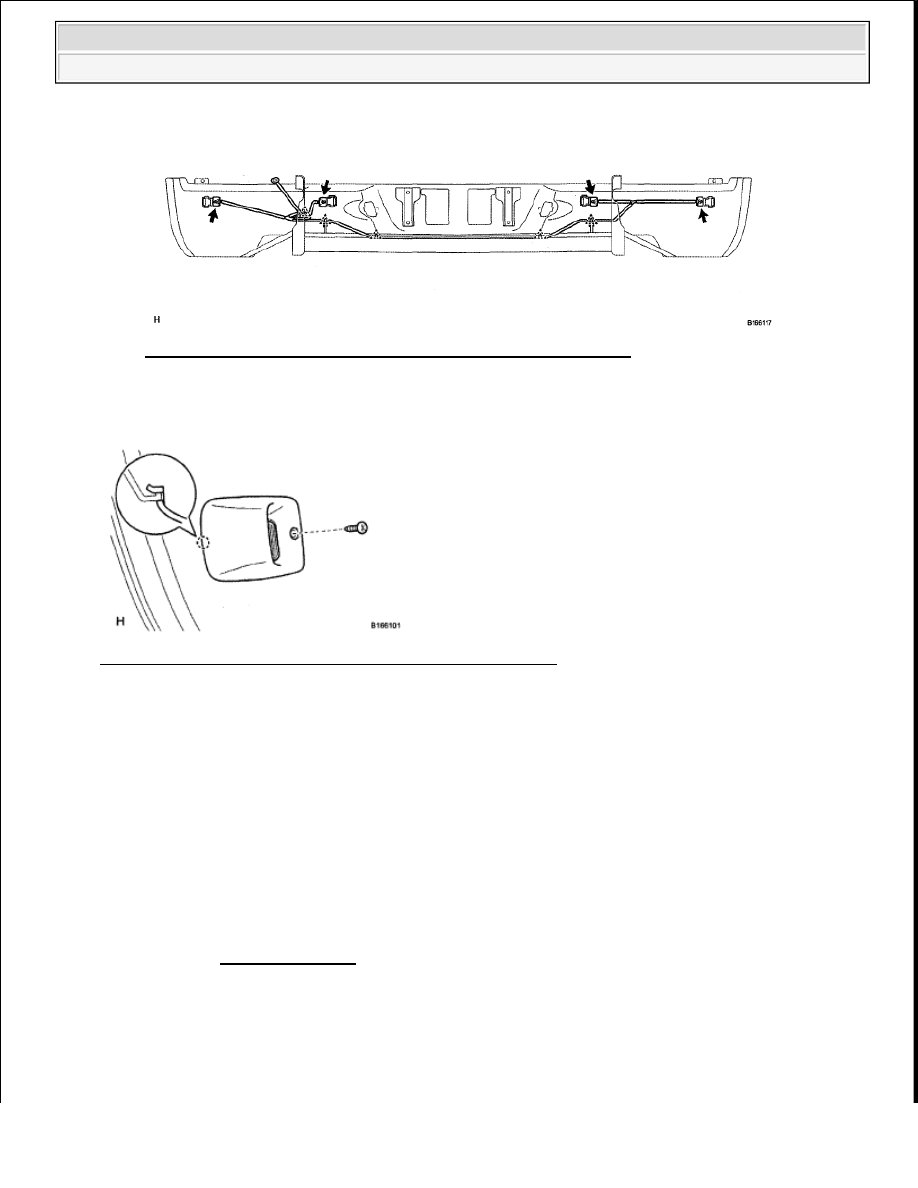

Fig. 94: Locating Rear Bumper Cover Connectors And Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL LICENSE PLATE LIGHT ASSEMBLY LH

Fig. 95: Identifying Rear Bumper Cover Claws And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Attach the claw to install the license plate light.

b. Install the screw.

8. INSTALL LICENSE PLATE LIGHT ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

REAR BUMPER (FOR STEEL TYPE BUMPER)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
