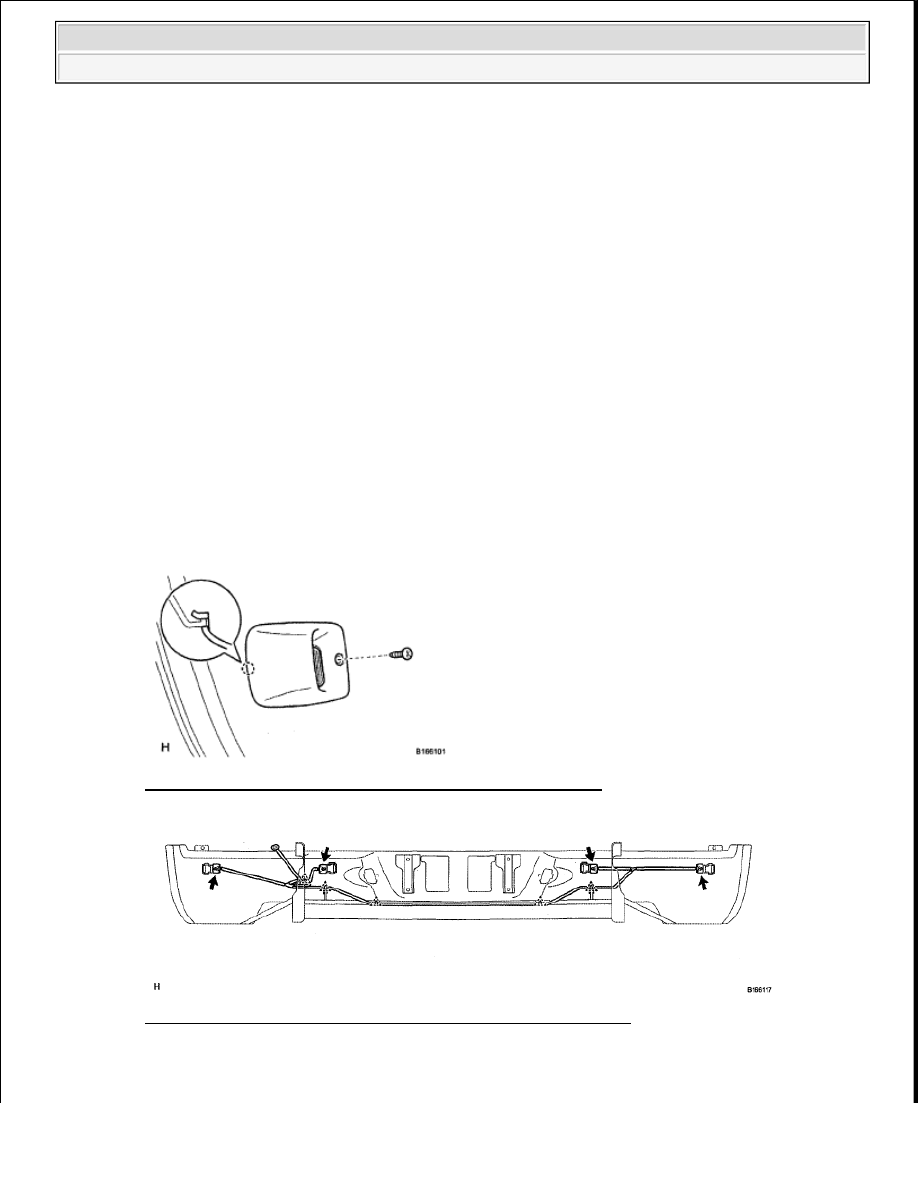

2. REMOVE LICENSE PLATE LIGHT ASSEMBLY LH

a. Remove the screw.

b. Detach the claw and remove the license plate light.

3. REMOVE LICENSE PLATE LIGHT ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

4. REMOVE REAR BUMPER COVER

a. w/ Intuitive Parking Assist System:

Disconnect the connectors and clamps shown in illustration.

Fig. 80: Identifying Rear Bumper Cover Claws And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 81: Locating Rear Bumper Cover Connectors And Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 2 clips and 4 screws.



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































c. Remove the 4 bolts and 2 nuts.

d. Detach the 4 claws and remove the rear bumper cover.

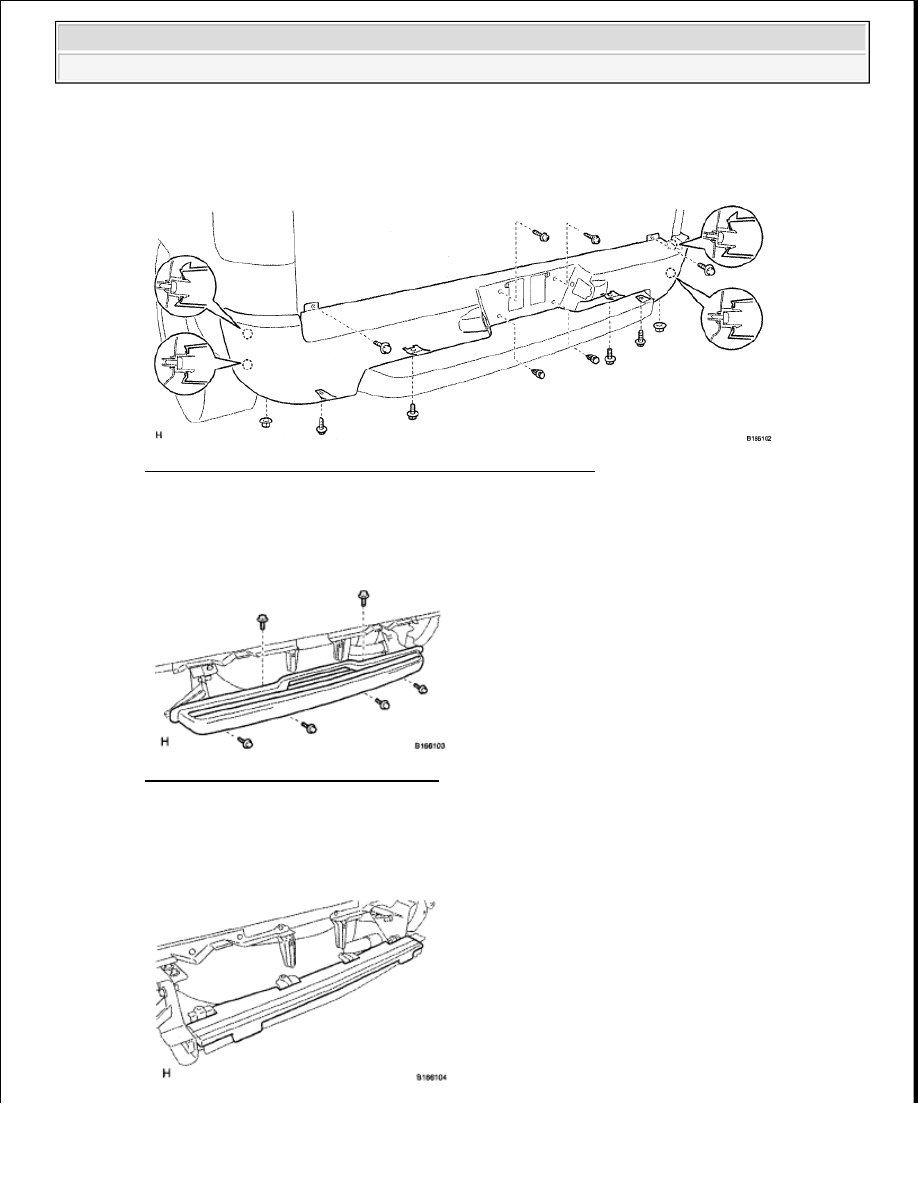

Fig. 82: Identifying Rear Bumper Cover Clips And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE REAR BUMPER PAD SUB-ASSEMBLY

a. Remove the 6 bolts and bumper pad.

Fig. 83: Identifying Bumper Pad Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE REAR NO. 1 BUMPER SUPPORT

a. Remove the bumper support.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































Fig. 84: Identifying Bumper Support
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

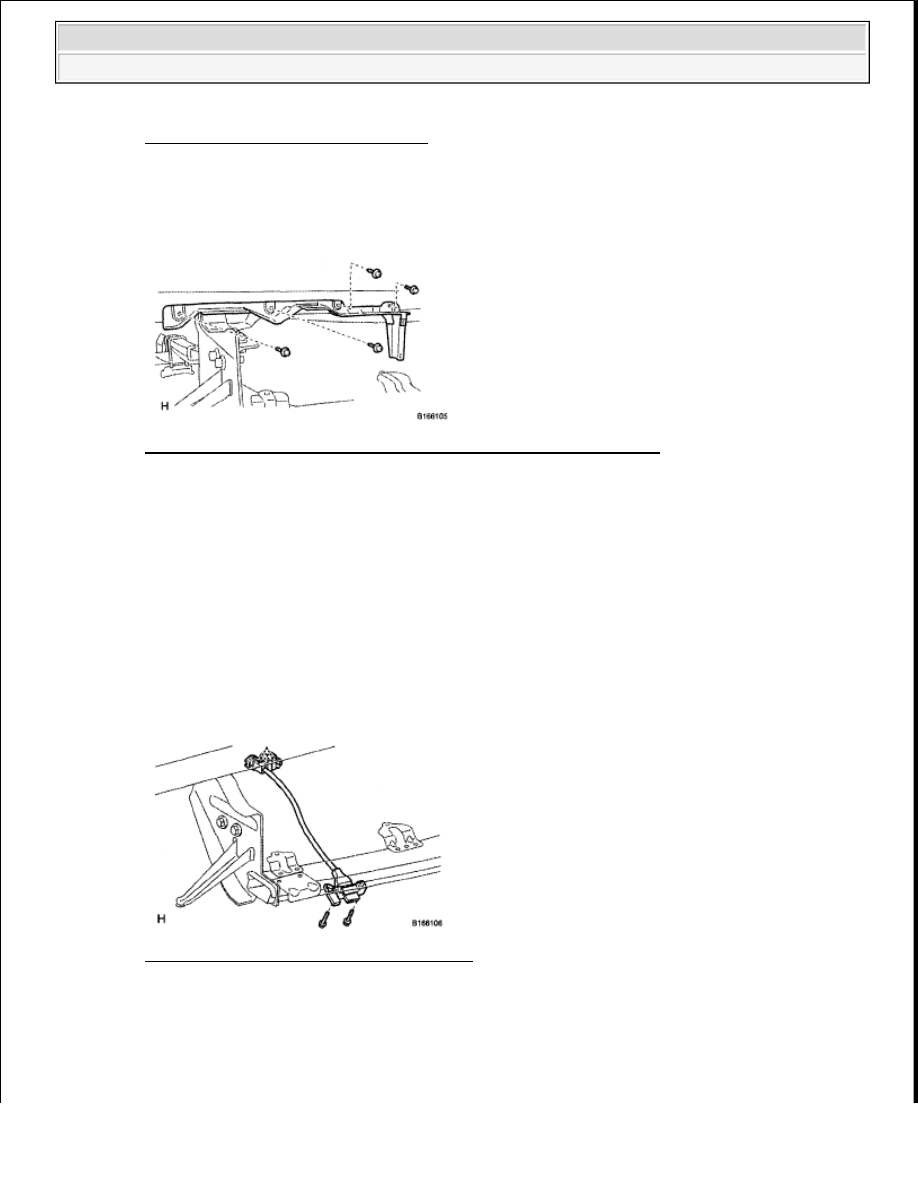

7. REMOVE REAR BUMPER SIDE EXTENSION SUB-ASSEMBLY LH

a. Remove the 3 screws, bolt and side extension.

Fig. 85: Identifying Rear Bumper Side Extension Screws And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE REAR BUMPER SIDE EXTENSION SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

9. REMOVE NO. 3 WIRE FRAME (w/ Trailer Towing System)

a. Disconnect the connector.

b. Detach the clamp.

c. Remove the 2 bolts and wire frame.

Fig. 86: Identifying Bolts And Wire Frame
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

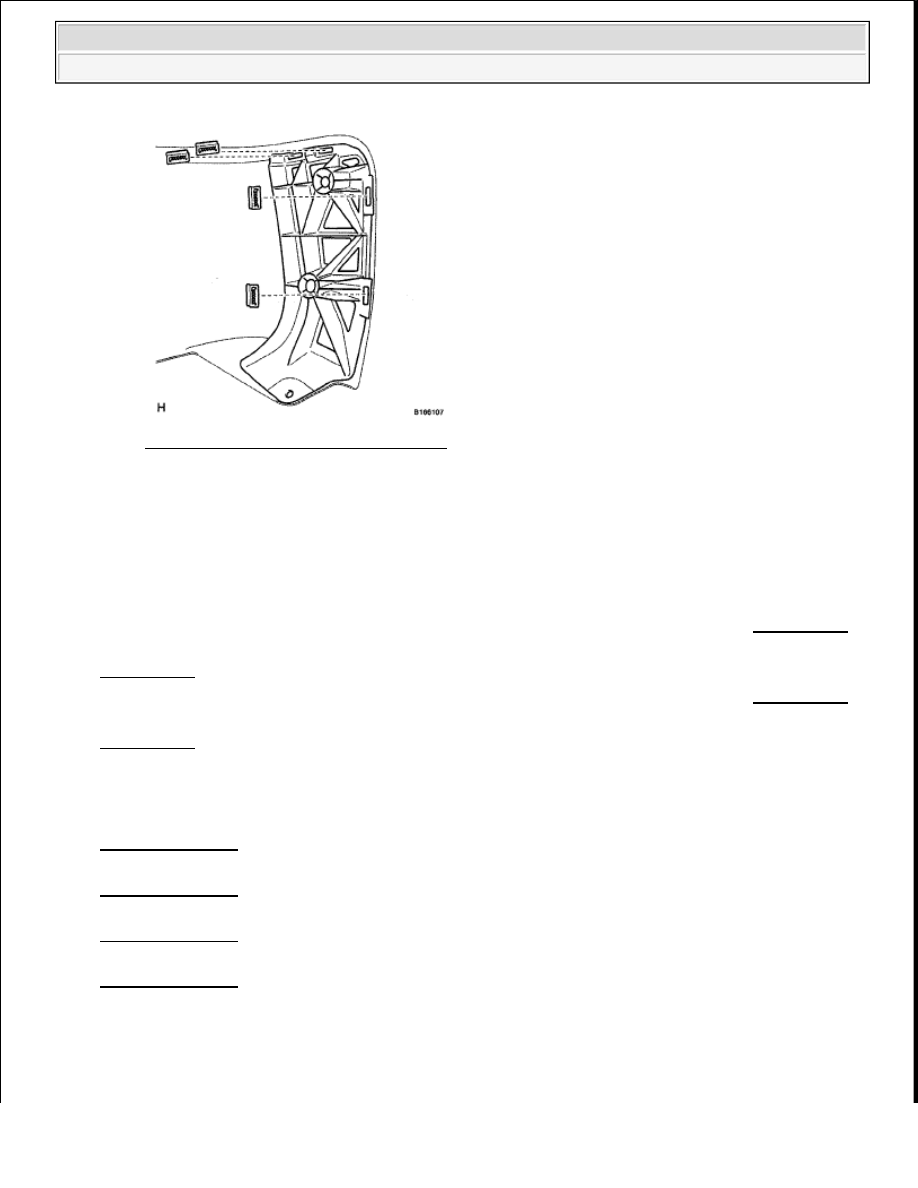

1. REMOVE REAR BUMPER SIDE RETAINER LH

a. Remove the 4 clips and retainer.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































Fig. 87: Identifying Clips And Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE REAR BUMPER SIDE RETAINER RH

HINT:

Use the same procedures described for the LH side.

3. REMOVE NO. 1 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System) (See REMOVAL )

4. REMOVE NO. 1 ULTRASONIC SENSOR RETAINER (w/ Intuitive Parking Assist System) (See

REMOVAL )

5. REMOVE NO. 2 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System) (See REMOVAL )

6. REMOVE NO. 2 ULTRASONIC SENSOR RETAINER (w/ Intuitive Parking Assist System) (See

REMOVAL )

REASSEMBLY

1. INSTALL NO. 1 ULTRASONIC SENSOR RETAINER (w/ Intuitive Parking Assist System) (See

INSTALLATION )

2. INSTALL NO. 1 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System) (See

INSTALLATION )

3. INSTALL NO. 2 ULTRASONIC SENSOR RETAINER (w/ Intuitive Parking Assist System) (See

INSTALLATION )

4. INSTALL NO. 2 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System) (See

INSTALLATION )

5. INSTALL REAR BUMPER SIDE RETAINER LH

a. Install the retainer with the 4 clips.
