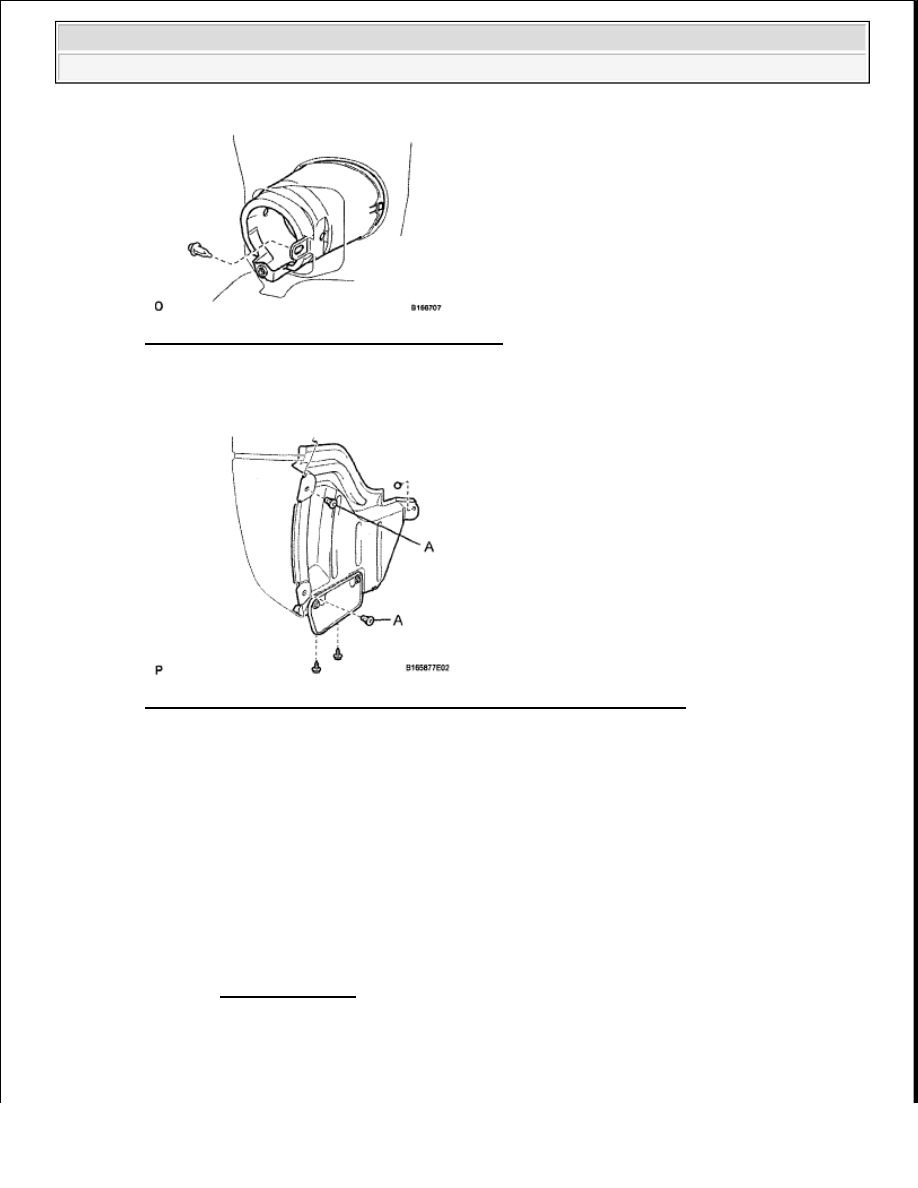

Fig. 75: Identifying Fog Light Connector Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the front fender splash shield with the 2 screws, clip and 2 new clips labeled A.

Fig. 76: Identifying Front Fender Splash Shield With Screws And Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

16. INSTALL FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY RH (w/ Fog Light)

HINT:

Use the same procedures described for the LH side.

17. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

REAR BUMPER (FOR RESIN TYPE BUMPER)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

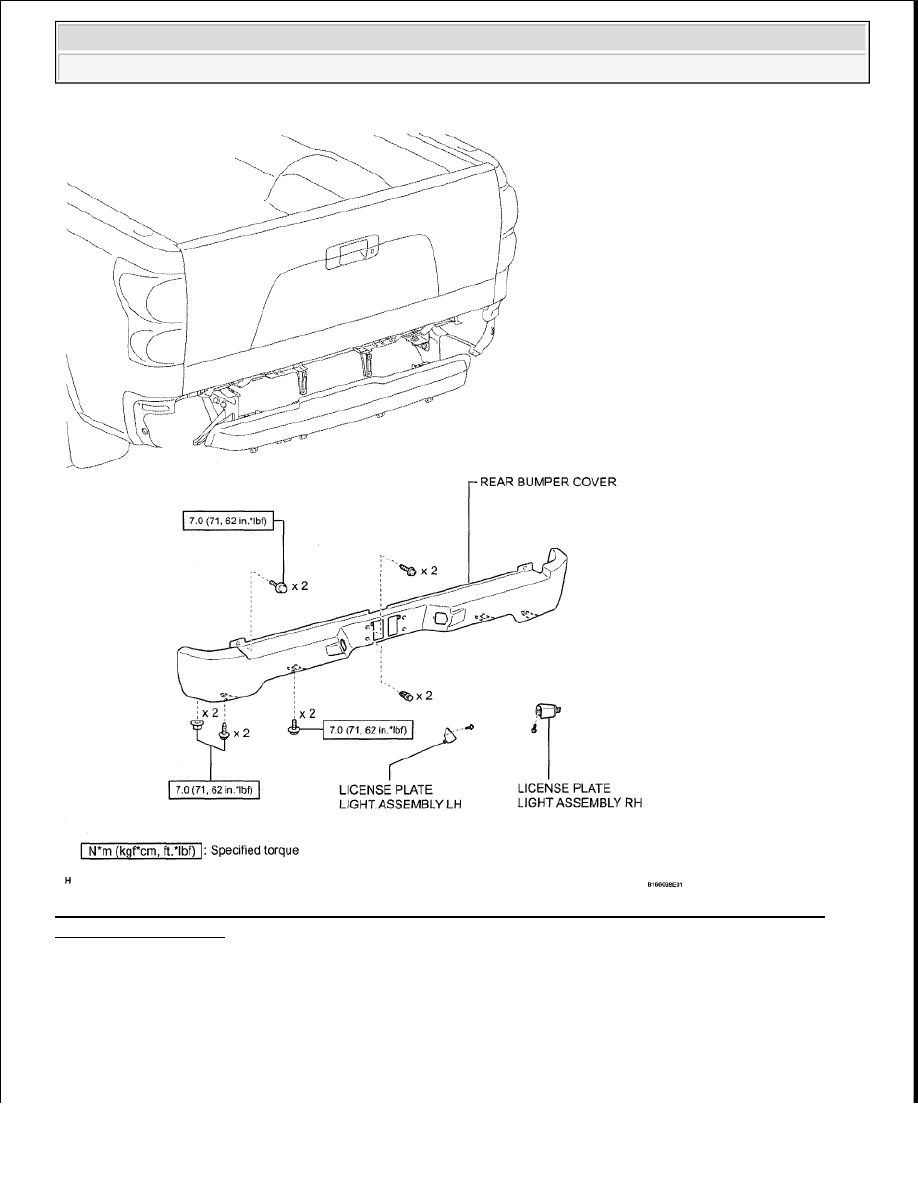

Fig. 77: Identifying Rear Bumper Replacement Components With Torque Specifications - For Resin
Type Bumper (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

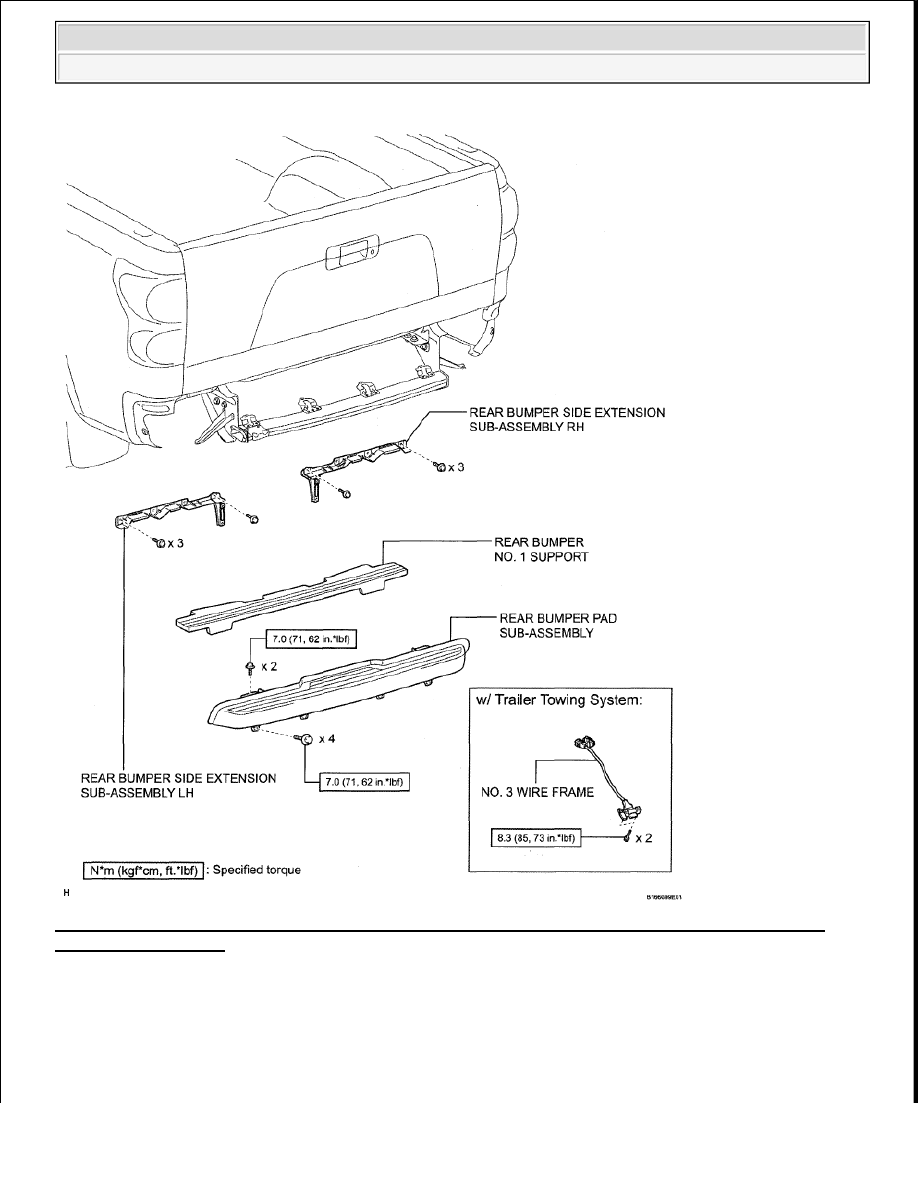

Fig. 78: Identifying Rear Bumper Replacement Components With Torque Specifications - For Resin
Type Bumper (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

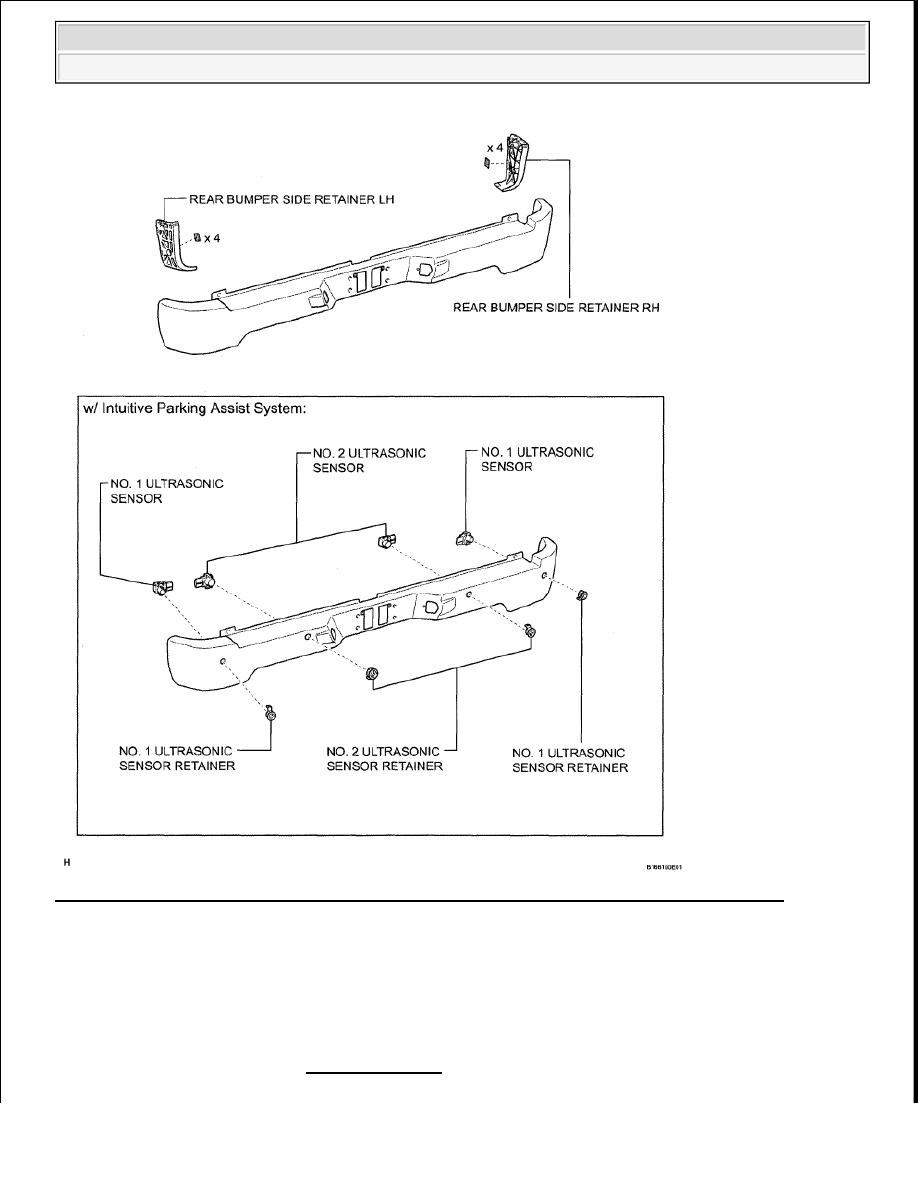

Fig. 79: Identifying Rear Bumper Replacement Components - For Resin Type Bumper (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).
