Toyota Tundra. Manual - part 833

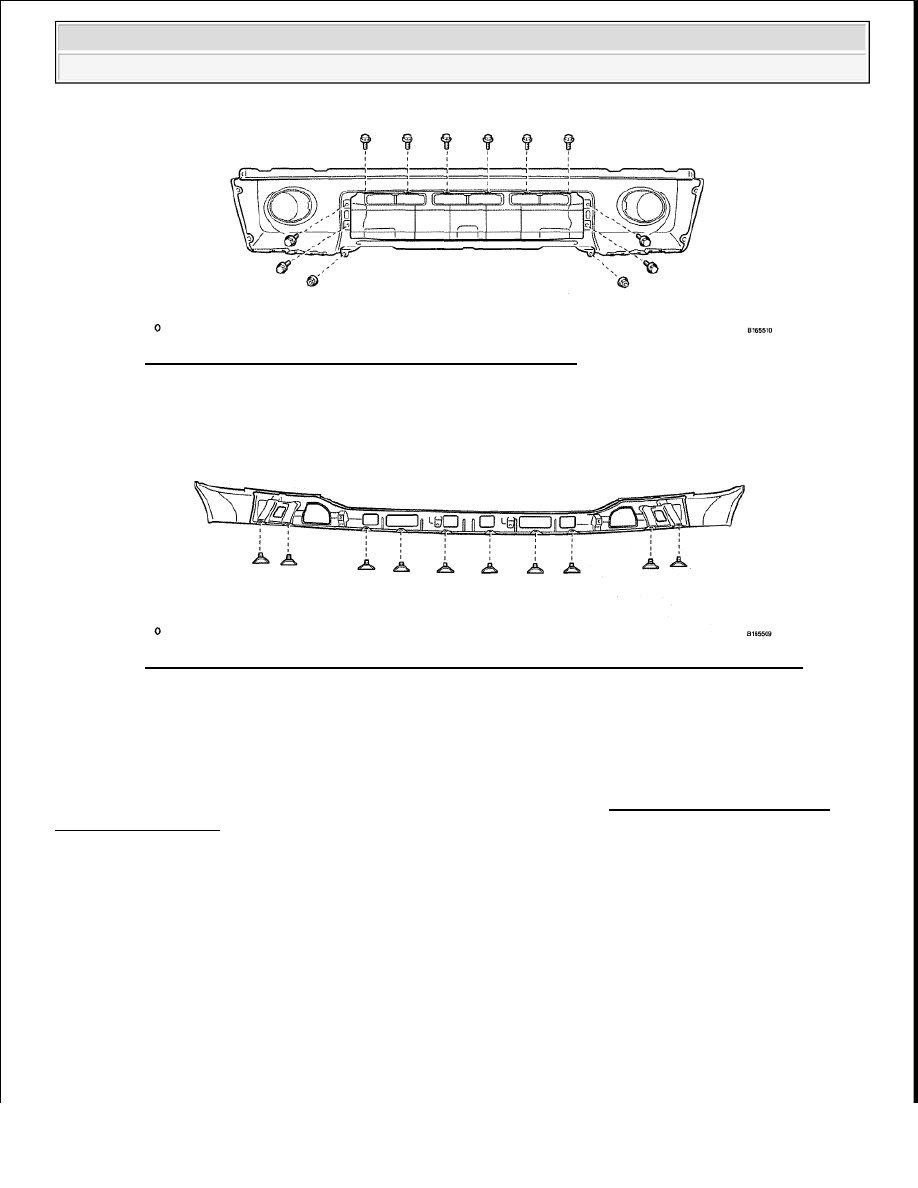

Fig. 60: Identifying Front Valance Panel Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSTALL FRONT LOWER BUMPER RETAINER SUB-ASSEMBLY

a. Install the retainer with the 10 clips.

Fig. 61: Identifying Front Lower Bumper Retainer Sub-Assembly Clips And Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE FOR
STANDARD BOLTS ).

1. INSTALL FRONT NO. 2 BUMPER EXTENSION SUB-ASSEMBLY LH

a. Install the bumper extension with the 4 nuts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































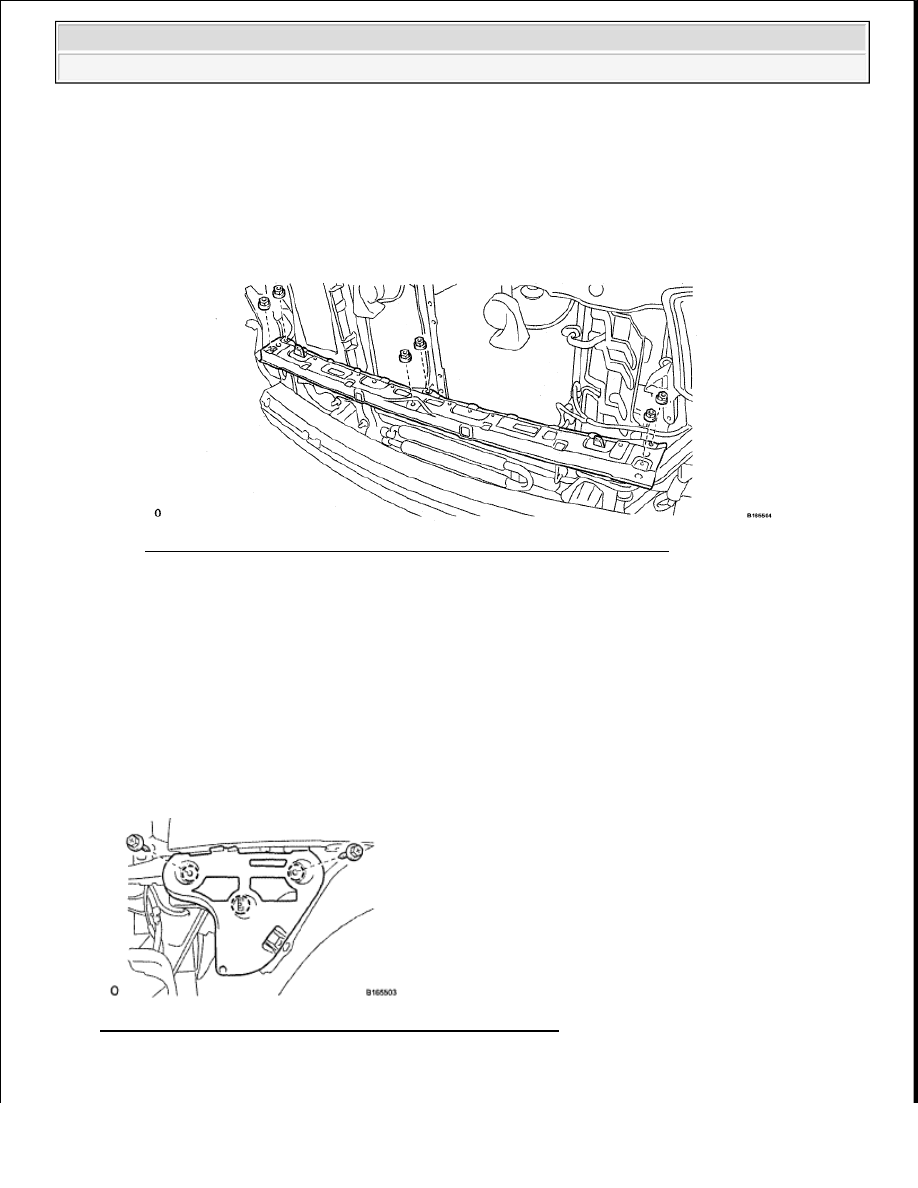

Fig. 62: Identifying Nuts And Bumper Extension
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 58 N*m (591 kgf*cm, 43 ft.*lbf)

2. INSTALL FRONT NO. 2 BUMPER EXTENSION SUB-ASSEMBLY RH

Fig. 63: Identifying Nuts And Bumper Extension
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Use the same procedures described for the LH side.

3. INSTALL FRONT BUMPER REINFORCEMENT

a. Install the reinforcement with the 6 nuts.

Torque: 71 N*m (724 kgf*cm, 51 ft.*lbf)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































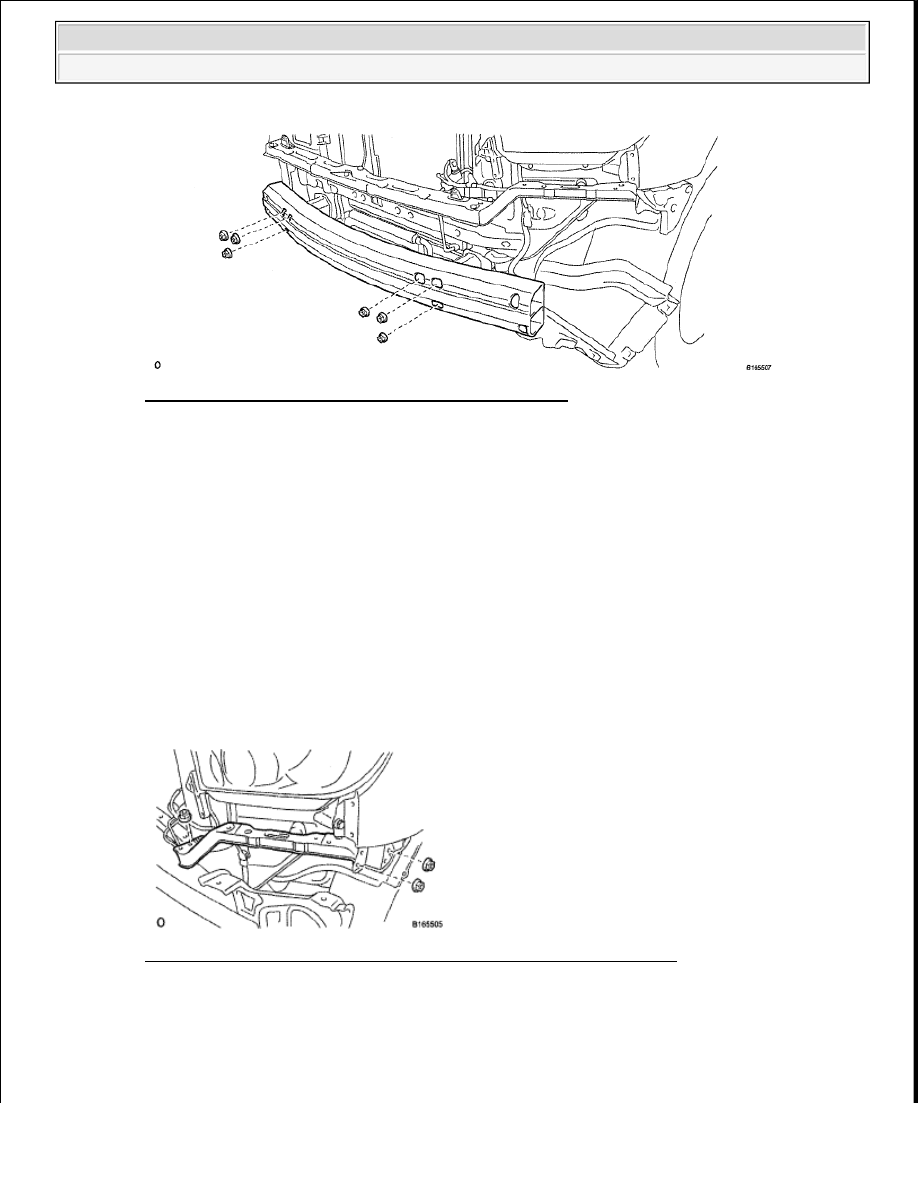

Fig. 64: Identifying Front Bumper Reinforcement Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL FRONT BUMPER ARM LH

a. Install the bumper arm with the 3 nuts.

Torque: 58 N*m (591 kgf*cm, 43 ft.*lbf)

5. INSTALL FRONT BUMPER ARM RH

HINT:

Use the same procedures described for the LH side.

6. INSTALL FRONT BUMPER END RETAINER LH

a. Install the retainer with the 3 nuts.

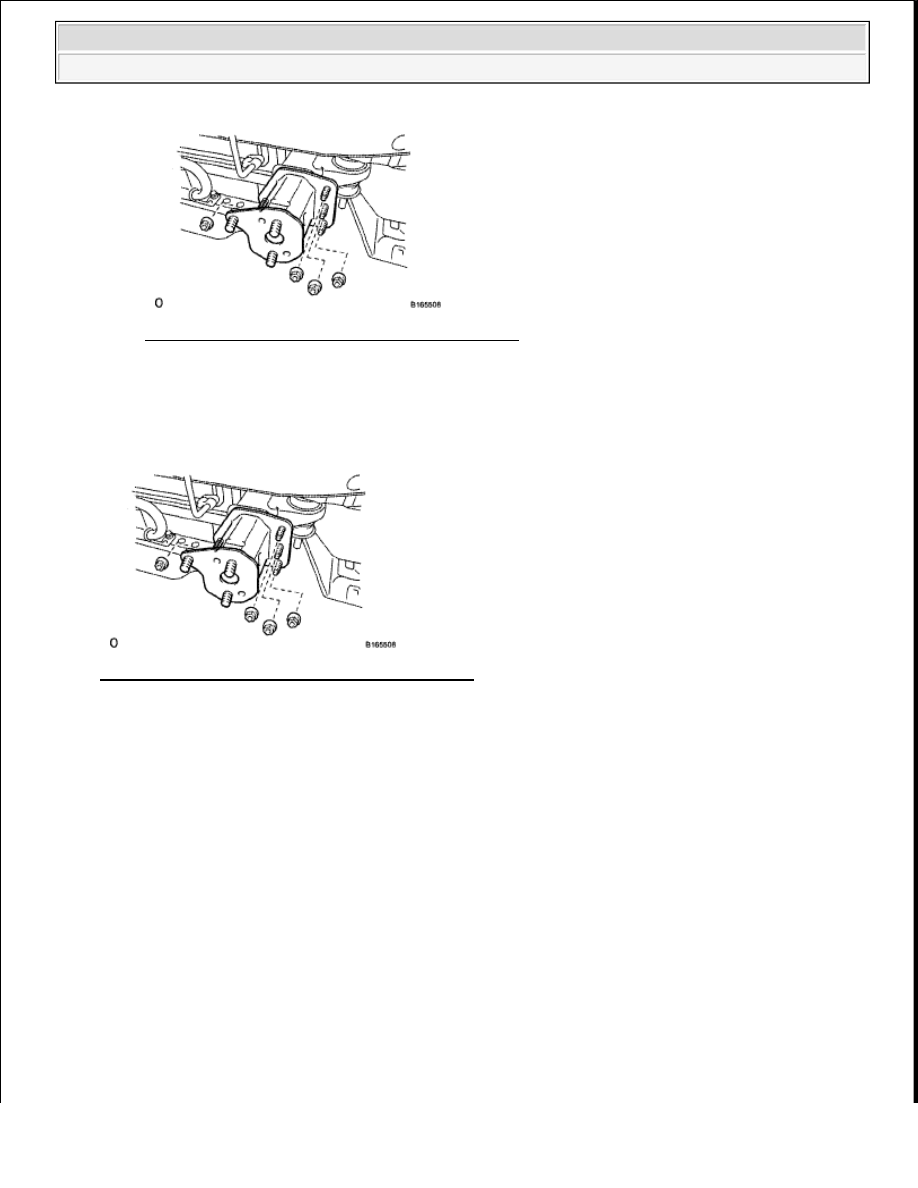

Fig. 65: Identifying Front Bumper Reinforcement Nuts And Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

7. INSTALL FRONT BUMPER END RETAINER RH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































HINT:

Use the same procedures described for the LH side.

8. INSTALL FRONT UPPER CENTER BUMPER RETAINER

a. Install the retainer with the 6 nuts.

Fig. 66: Identifying Front Upper Center Bumper Retainer And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

9. INSTALL FRONT BUMPER SIDE SUPPORT LH

a. Attach the 3 claws to install the side support.

b. Install the 2 screws.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

10. INSTALL FRONT BUMPER SIDE SUPPORT RH

Fig. 67: Identifying Front Bumper Side Support RH Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra
