Use the same procedures described for the LH side.

11. INSTALL FRONT BUMPER BAR

a. w/o Fog Light:

Install the front bumper bar.

1. w/ Intuitive Parking Assist System:

Connect the ultrasonic sensor connectors.

2. Install the bumper bar with the 8 bolts and 7 screws.

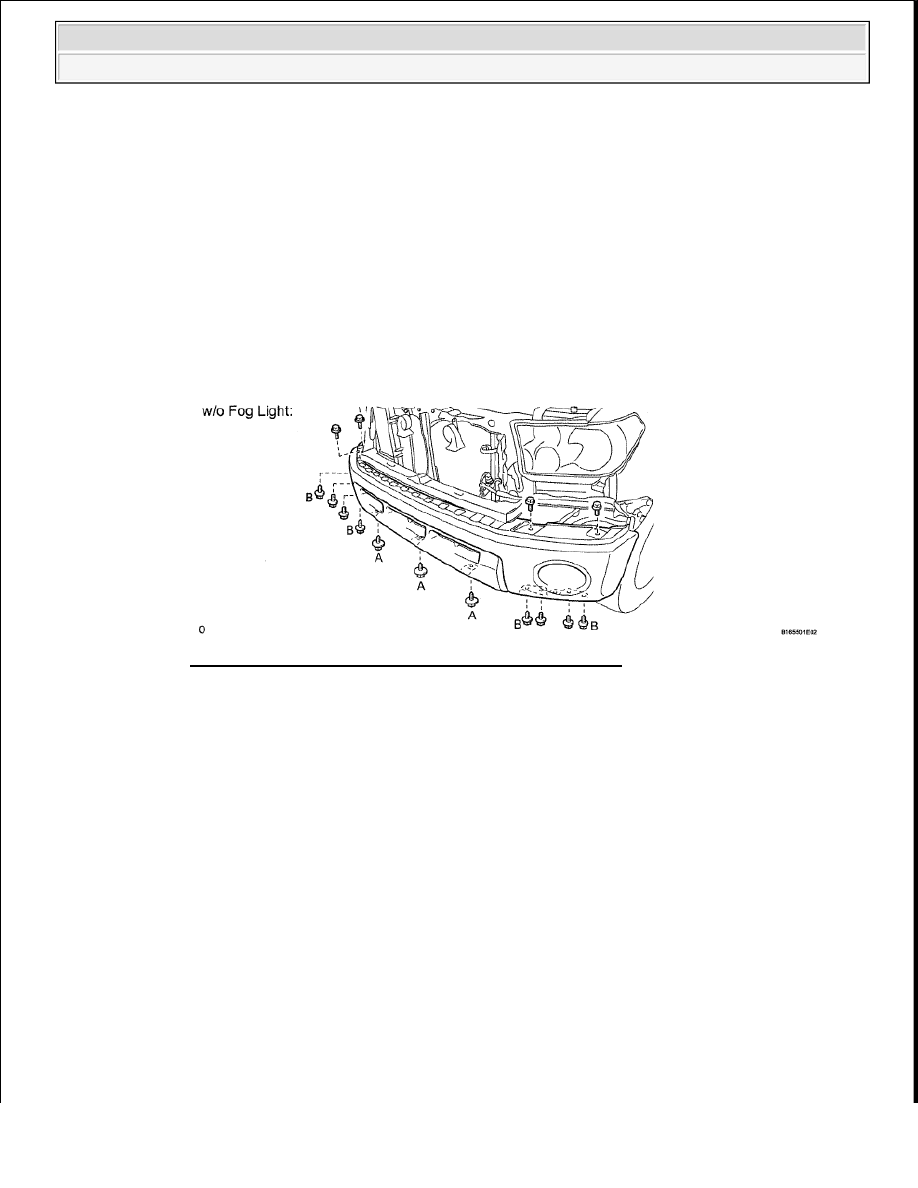

Fig. 68: Identifying Bumper Bar With Bolts And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: for bolt

32 N*m (326 kgf*cm, 24 ft.*lbf)

for labeled A

3.4 N*m (35 kgf*cm, 30 in/lbf)

for labeled B

5.4 N*m (55 kgf*cm, 48 in.*lbf)

3. Install 2 new clips.

HINT:

Use the same procedures for the RH side and LH side.

b. w/ Fog Light:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































Install the front bumper bar.

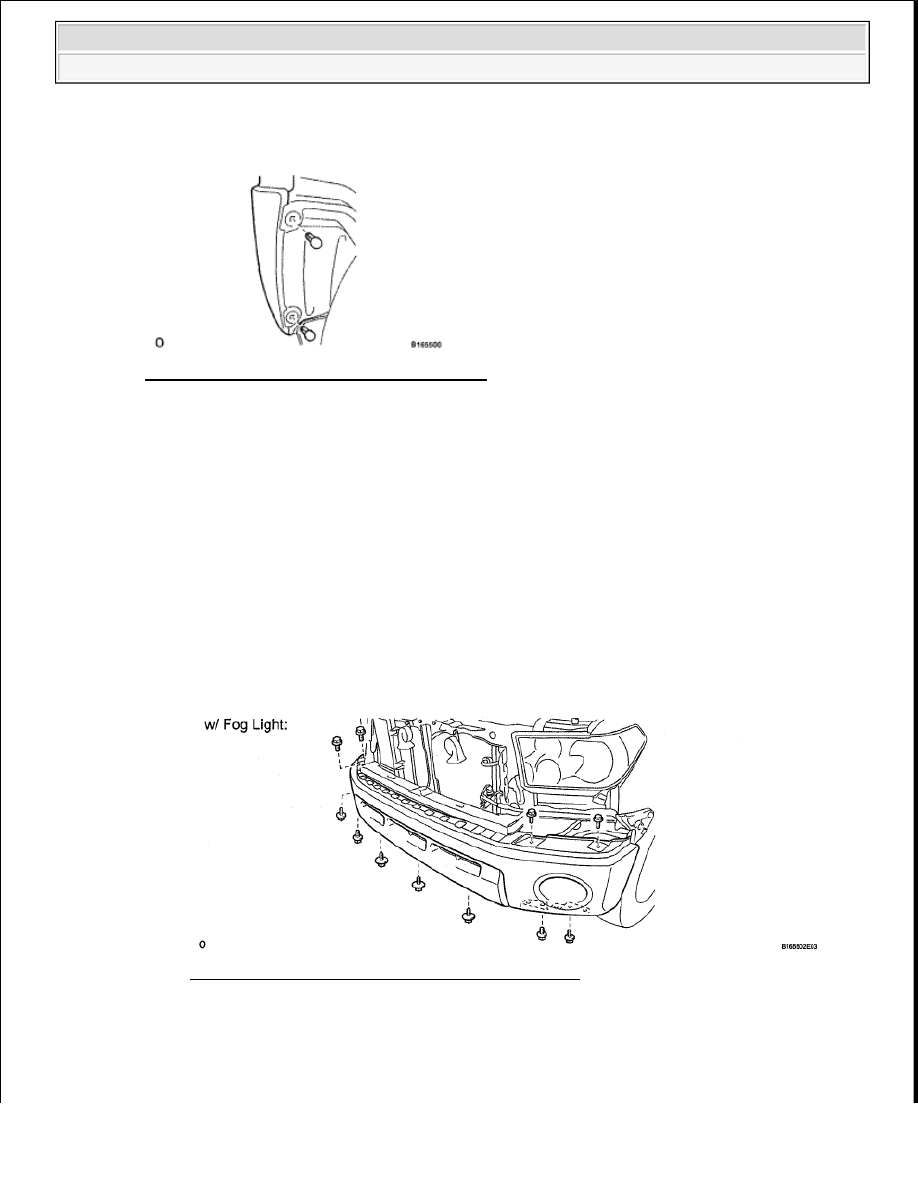

Fig. 69: Identifying Front Bumper Bar Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. w/ Intuitive Parking Assist System:

Connect the ultrasonic sensor connectors.

2. Install the bumper bar with the 8 bolts and 3 screws.

Torque: for bolt

32 N*m (326 kgf*cm, 24 ft.*lbf)

for screw

3.4 N*m (35 kgf*cm, 30 in.*lbf)

Fig. 70: Identifying Front Bumper Bolts And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSTALL FRONT BUMPER COVER SUB-ASSEMBLY

a. Attach the 4 claws and 2 pins to install the bumper cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

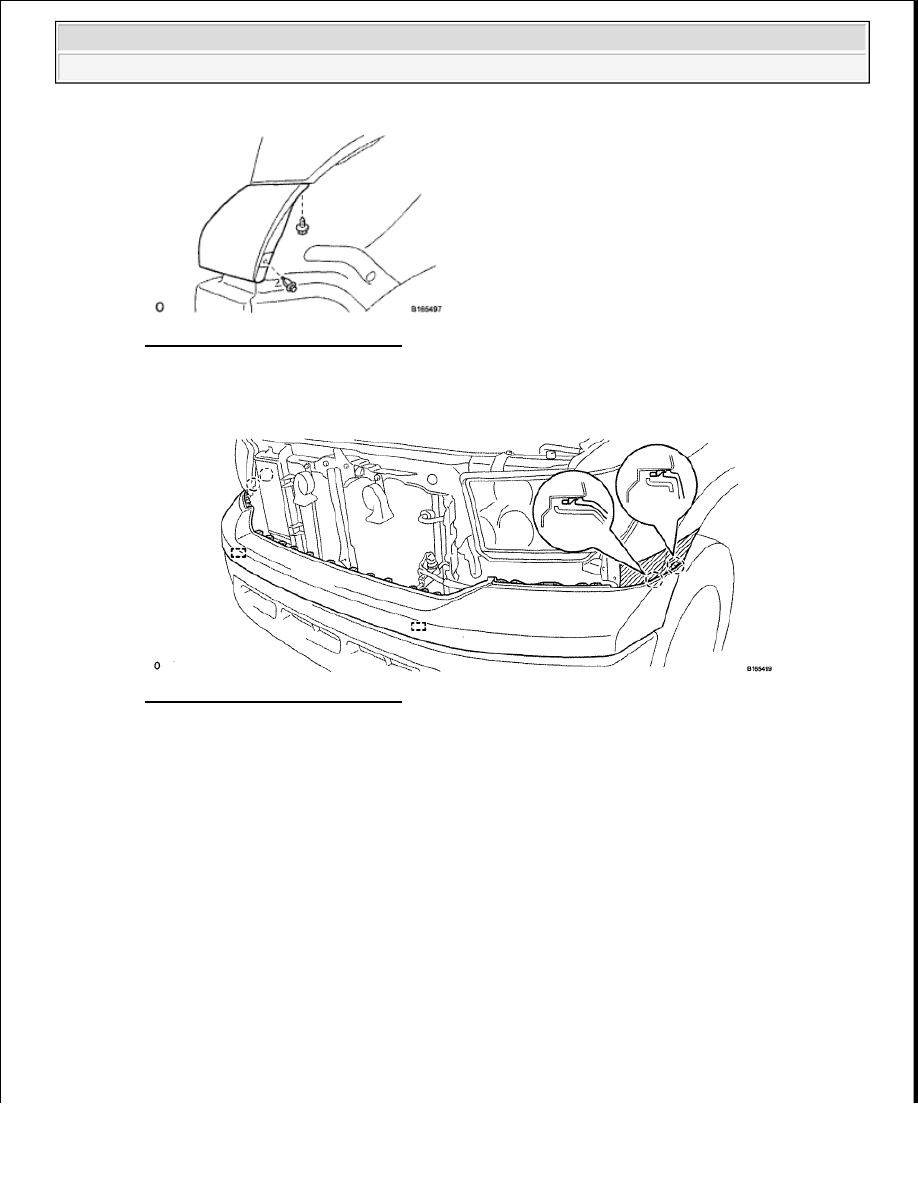

Fig. 71: Identifying Claws & Pins
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the screw and clip.

Fig. 72: Identifying Screw & Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Use the same procedures for the RH side and LH side.

c. Install the 16 bolts and 8 clips.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

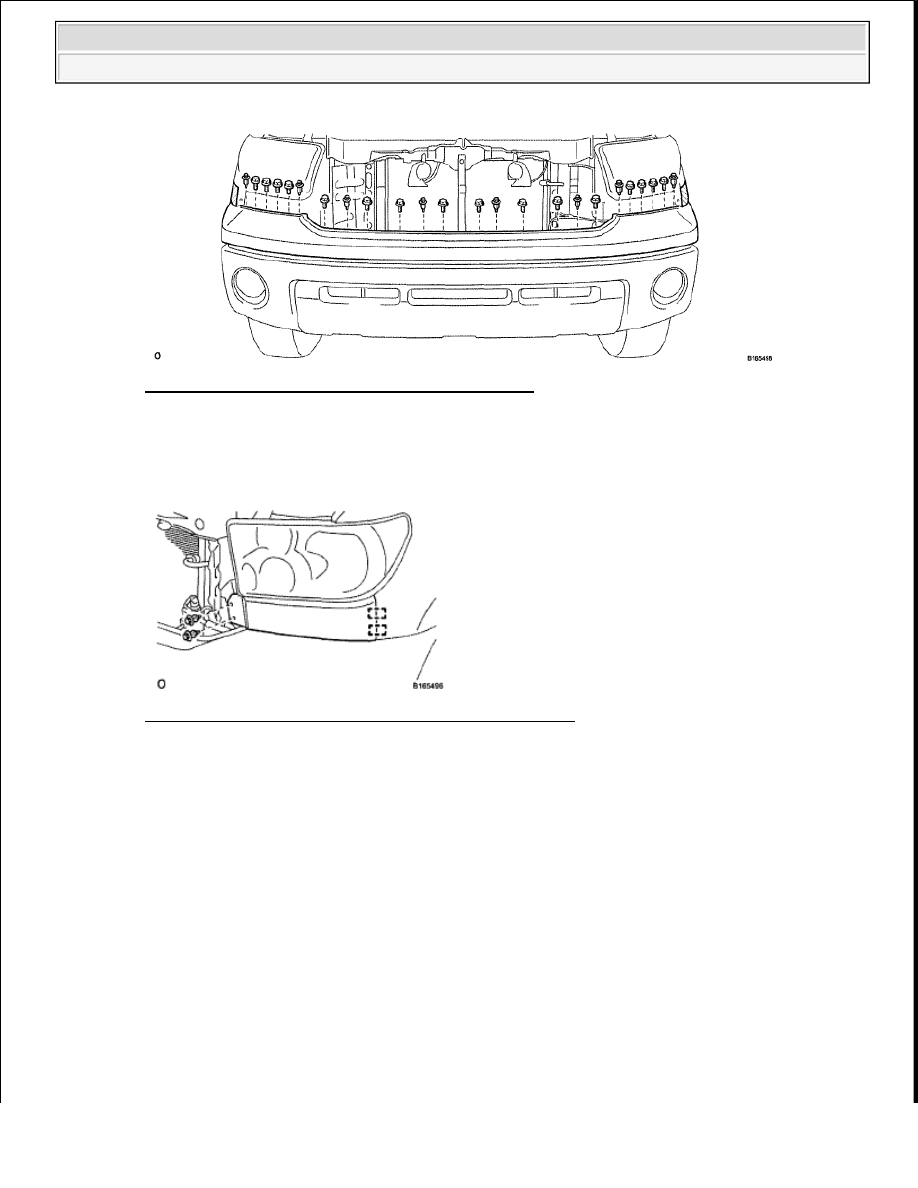

Fig. 73: Identifying Front Bumper Clips And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. INSTALL FRONT END PANEL LH

a. Attach the 2 pins to install the panel.

Fig. 74: Identifying Front End Panel LH Clips And Pins
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the 2 clips.

14. INSTALL FRONT END PANEL RH

HINT:

Use the same procedures described for the LH side.

15. INSTALL FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY LH (w/ Fog Light)

a. Connect the fog light connector.

b. Install the clip.
