Toyota Tundra. Manual - part 831

Remove the 8 bolts, 7 screws and front bumper bar.

Fig. 44: Identifying Front Bumper Bar Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. w/ Intuitive Parking Assist System:

Remove the 8 bolts and 7 screws. Then disconnect the ultrasonic sensor connectors and
remove the front bumper bar.

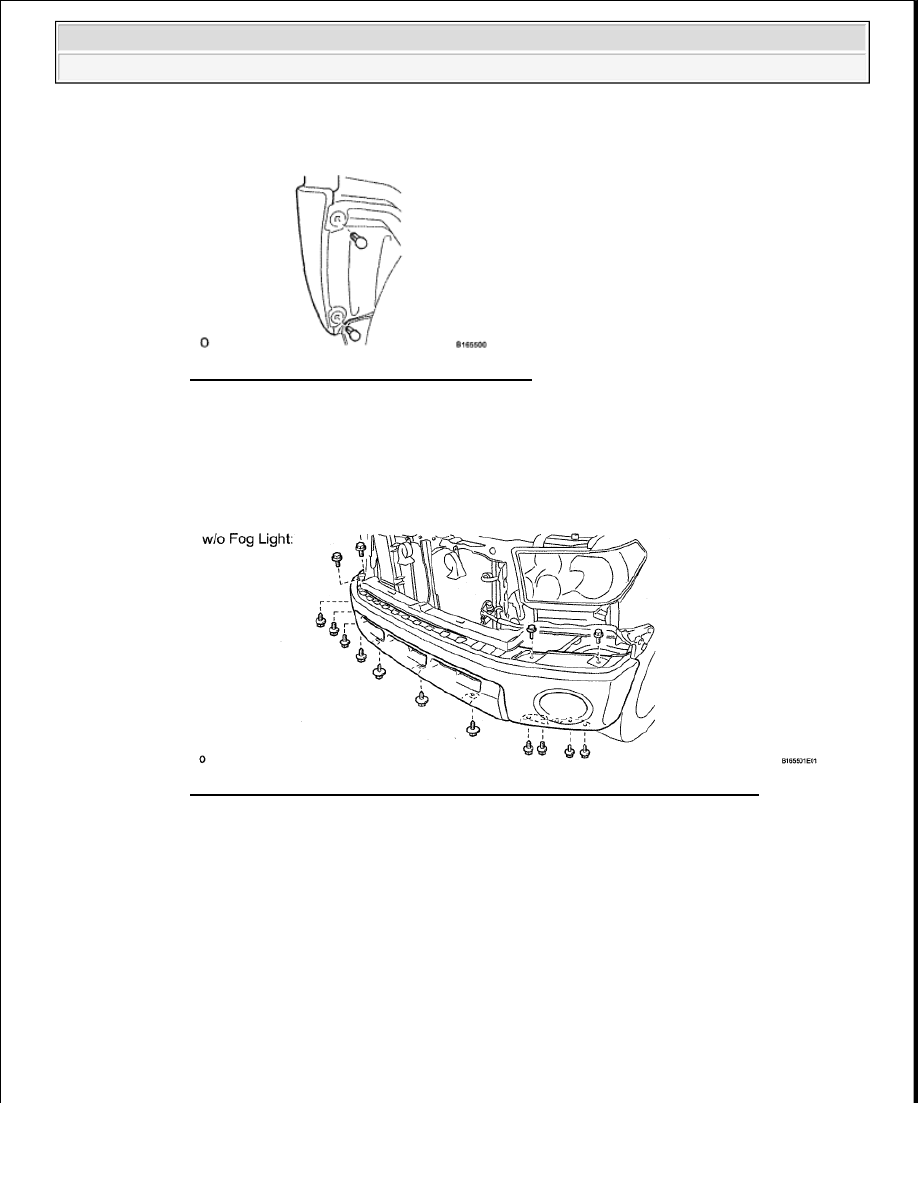

Fig. 45: Identifying Front Bumper Bar Bolts And Screws - W/O Fog Light
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. w/ Fog Light:

Remove the front bumper bar.

1. w/o Intuitive Parking Assist System:

Remove the 8 bolts, 3 screws and bumper bar.

2. w/ Intuitive Parking Assist System:

Remove the 8 bolts and 3 screws. Then disconnect the ultrasonic sensor connectors and
remove the front bumper bar.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































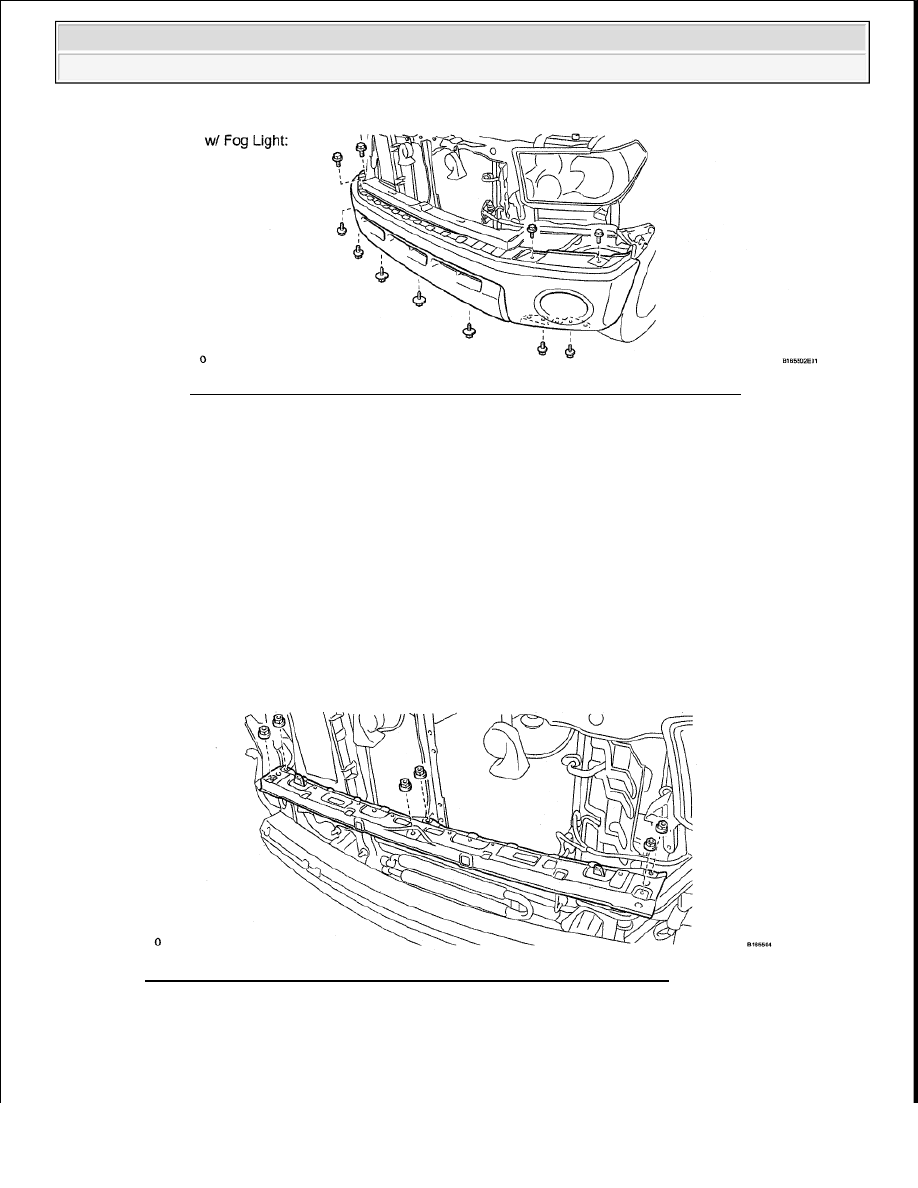

Fig. 46: Identifying Front Bumper Bar Bolts And Screws - W/Fog Light
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE FRONT BUMPER SIDE SUPPORT LH

a. Remove the 2 screws.

b. Detach the 3 claws and remove the side support.

9. REMOVE FRONT BUMPER SIDE SUPPORT RH

HINT:

Use the same procedures described for the LH side.

10. REMOVE FRONT UPPER CENTER BUMPER RETAINER

a. Remove the 6 nuts and retainer.

Fig. 47: Identifying Front Upper Center Bumper Retainer And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. REMOVE FRONT BUMPER END RETAINER LH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































Fig. 48: Identifying Front Bumper Reinforcement Nuts And Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Remove the 3 nuts and retainer.

12. REMOVE FRONT BUMPER END RETAINER RH

HINT:

Use the same procedures described for the LH side.

13. REMOVE FRONT BUMPER ARM LH

a. Remove the 3 nuts and bumper arm.

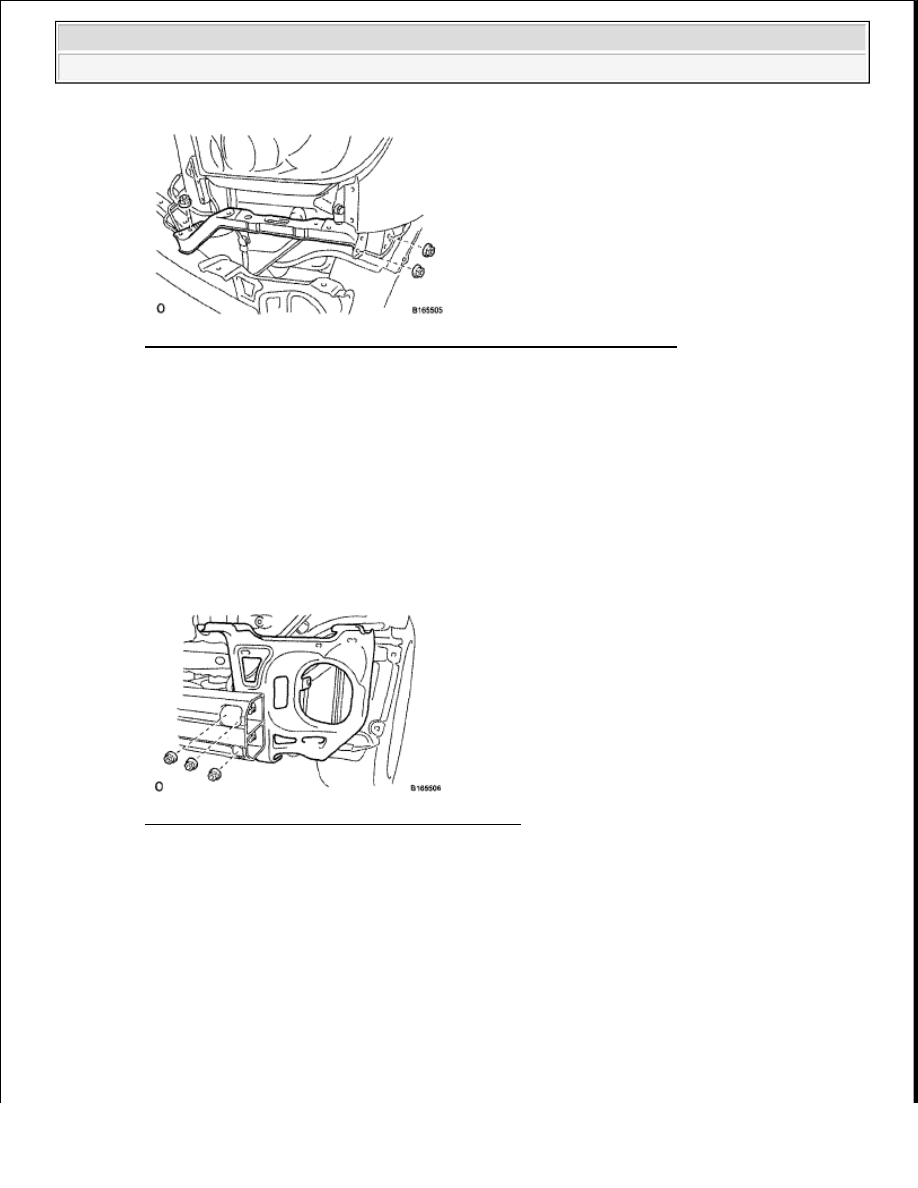

Fig. 49: Identifying Front Bumper Arm LH Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE FRONT BUMPER ARM RH

HINT:

Use the same procedures described for the LH side.

15. REMOVE FRONT BUMPER REINFORCEMENT

a. Remove the 6 nuts and reinforcement.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































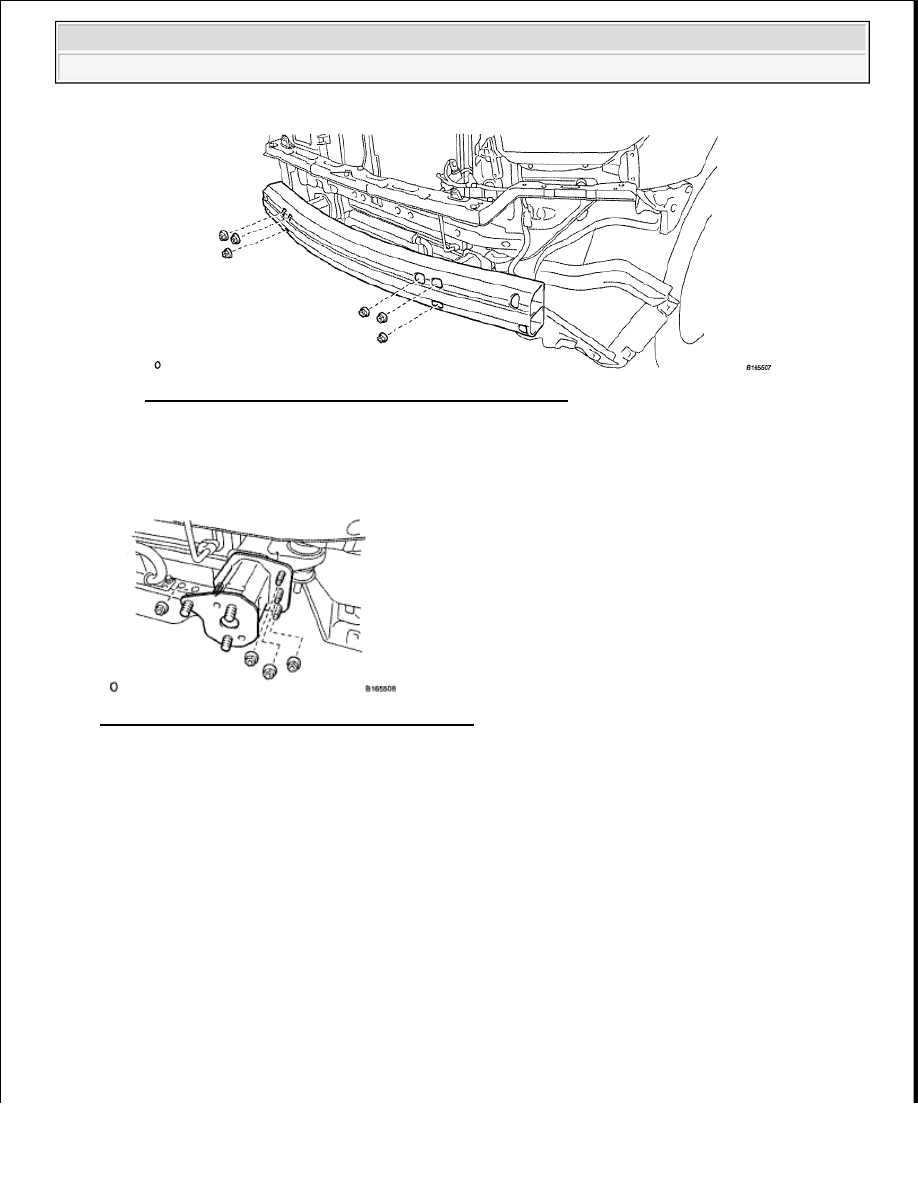

Fig. 50: Identifying Front Bumper Reinforcement Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. REMOVE FRONT NO. 2 BUMPER EXTENSION SUB-ASSEMBLY LH

a. Remove the 4 nuts and bumper extension.

Fig. 51: Identifying Nuts And Bumper Extension
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. REMOVE FRONT NO. 2 BUMPER EXTENSION SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

DISASSEMBLY

1. REMOVE FRONT LOWER BUMPER RETAINER SUB-ASSEMBLY

a. Remove the 10 clips and retainer.
