1. Install the wire frame with the 2 bolts.

Torque: 8.3 N*m (85 kgf*cm, 73 in.*lbf)

2. Attach the 2 clamps.

3. Connect the connector.

2. INSTALL REAR BUMPER BAR

a. Install the bumper bar with the 6 bolts.

Torque: 19 N*m (194 kgf*cm, 14 ft.*lbf)

b. Install the 2 bumper bar reinforcements with the 4 bolts.

Torque: 19 N*m (194 kgf*cm, 14 ft.*lbf)

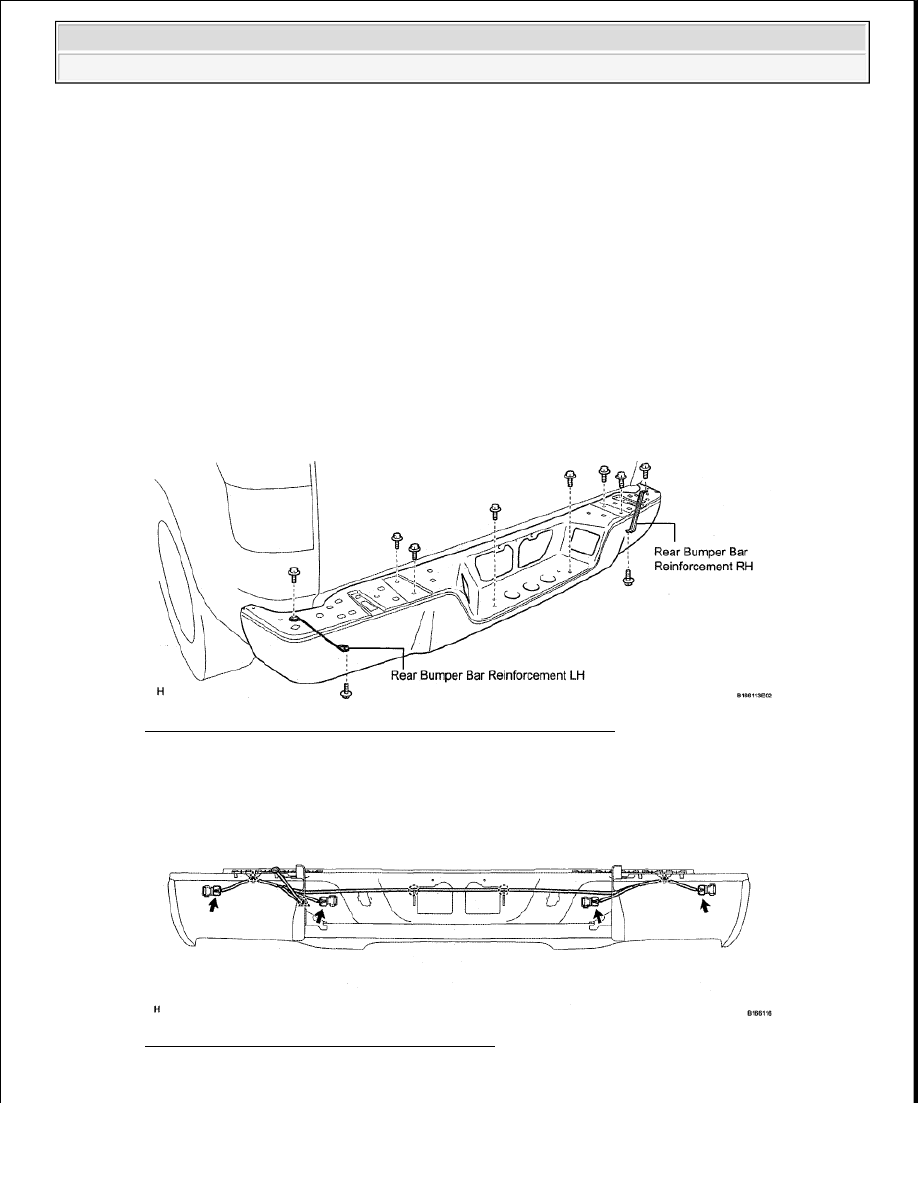

Fig. 109: Identifying Bumper Bar Reinforcements With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. w/ Intuitive Parking Assist System:

Connect the connectors and clamps, as shown in the illustration.

Fig. 110: Identifying Connectors And Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































3. INSTALL REAR BUMPER PLATE LH

a. Attach the 4 clips to install the bumper pad.

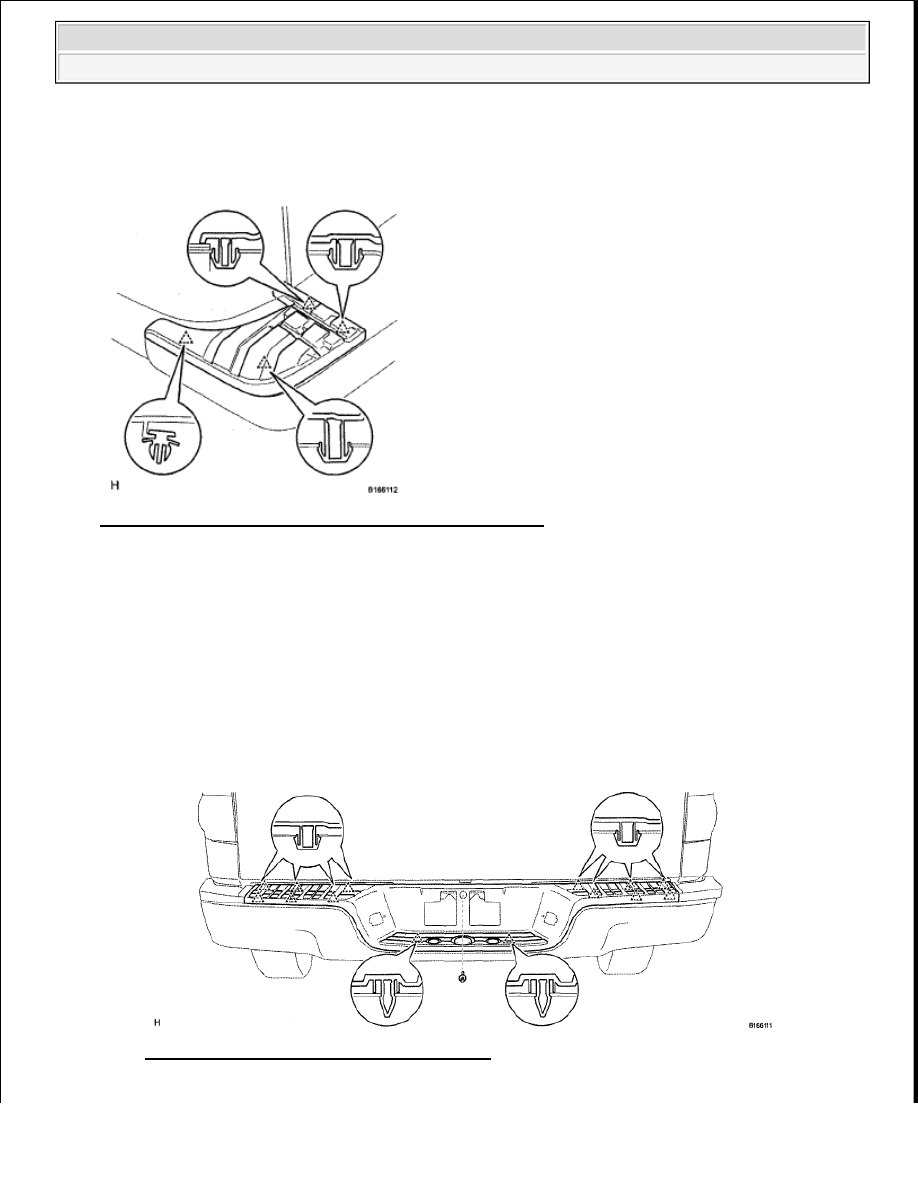

Fig. 111: Identifying Rear Bumper Plate Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL REAR BUMPER PLATE RH

HINT:

Use the same procedures described for the LH side.

5. INSTALL REAR BUMPER PAD SUB-ASSEMBLY

a. Attach the 14 clips to install the bumper pad.

b. Install the clip.

Fig. 112: Identifying Rear Bumper Pad Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































6. INSTALL LICENSE PLATE LIGHT ASSEMBLY LH

Fig. 113: Identifying Rear Bumper Cover Claws And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Attach the claw to install the license plate light.

b. Install the screw.

7. INSTALL LICENSE PLATE LIGHT ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

8. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

RADIATOR GRILLE

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































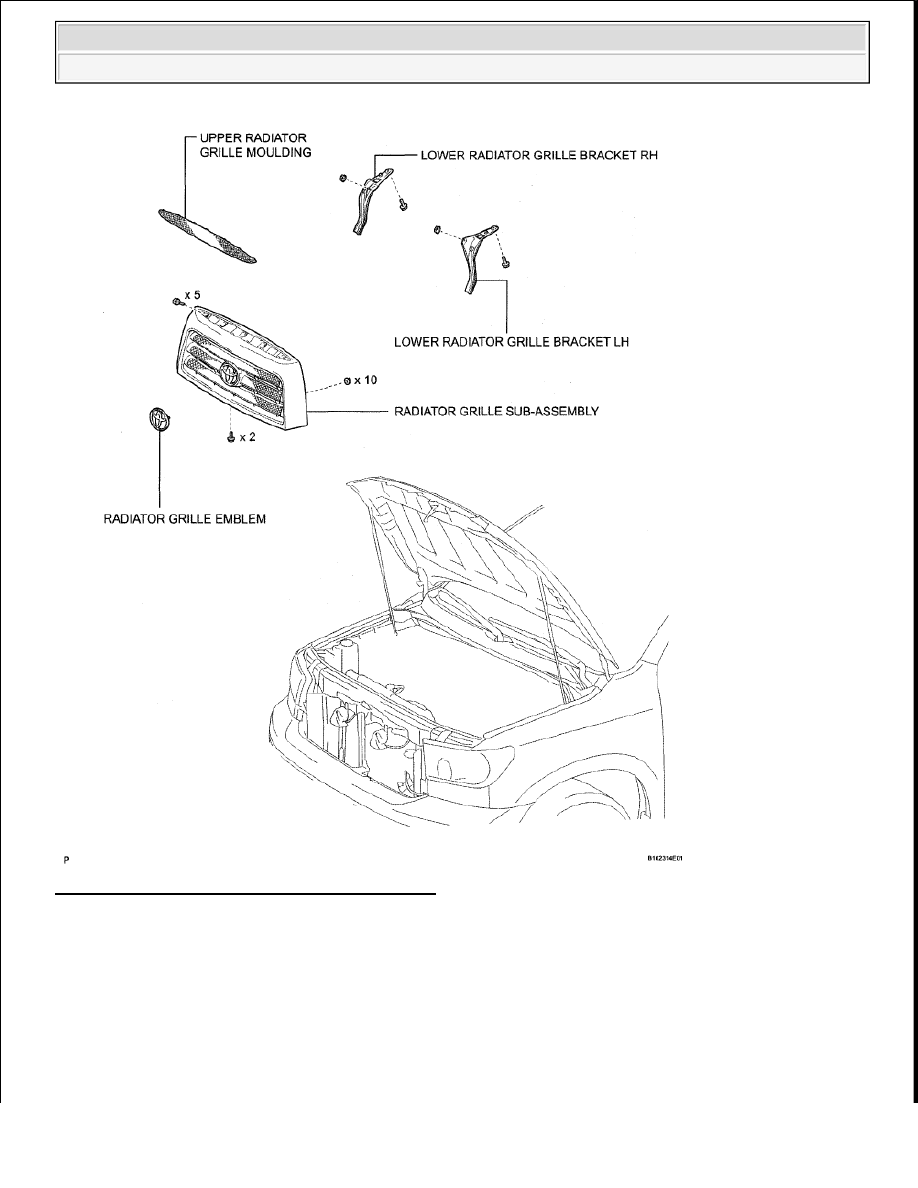

Fig. 114: Identifying Radiator Grille Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE UPPER RADIATOR GRILLE MOULDING



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra
