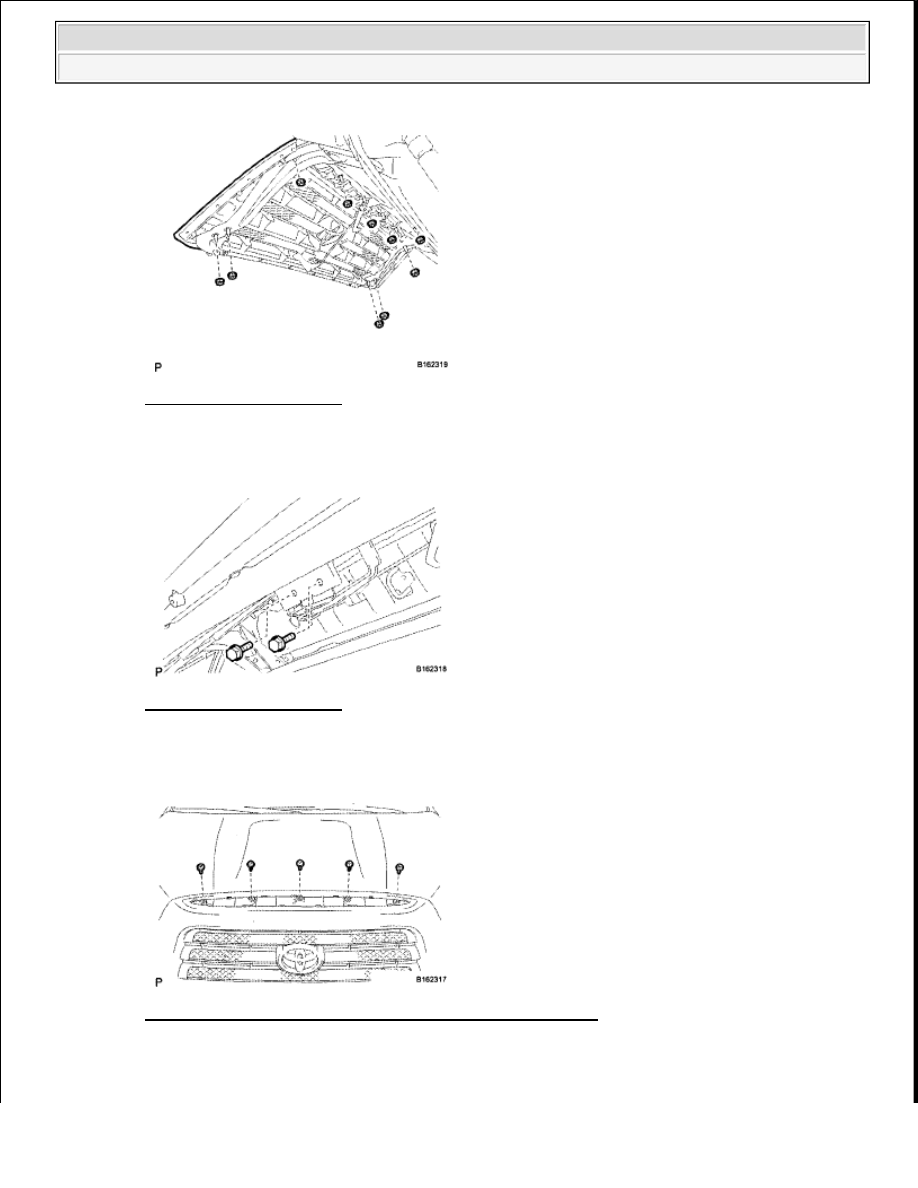

Fig. 125: Identifying Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the 2 bolts.

Fig. 126: Identifying Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the 5 screws.

Fig. 127: Identifying Radiator Grille Sub-Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL UPPER RADIATOR GRILLE MOULDING



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































a. Attach the 13 claws to install the moulding.

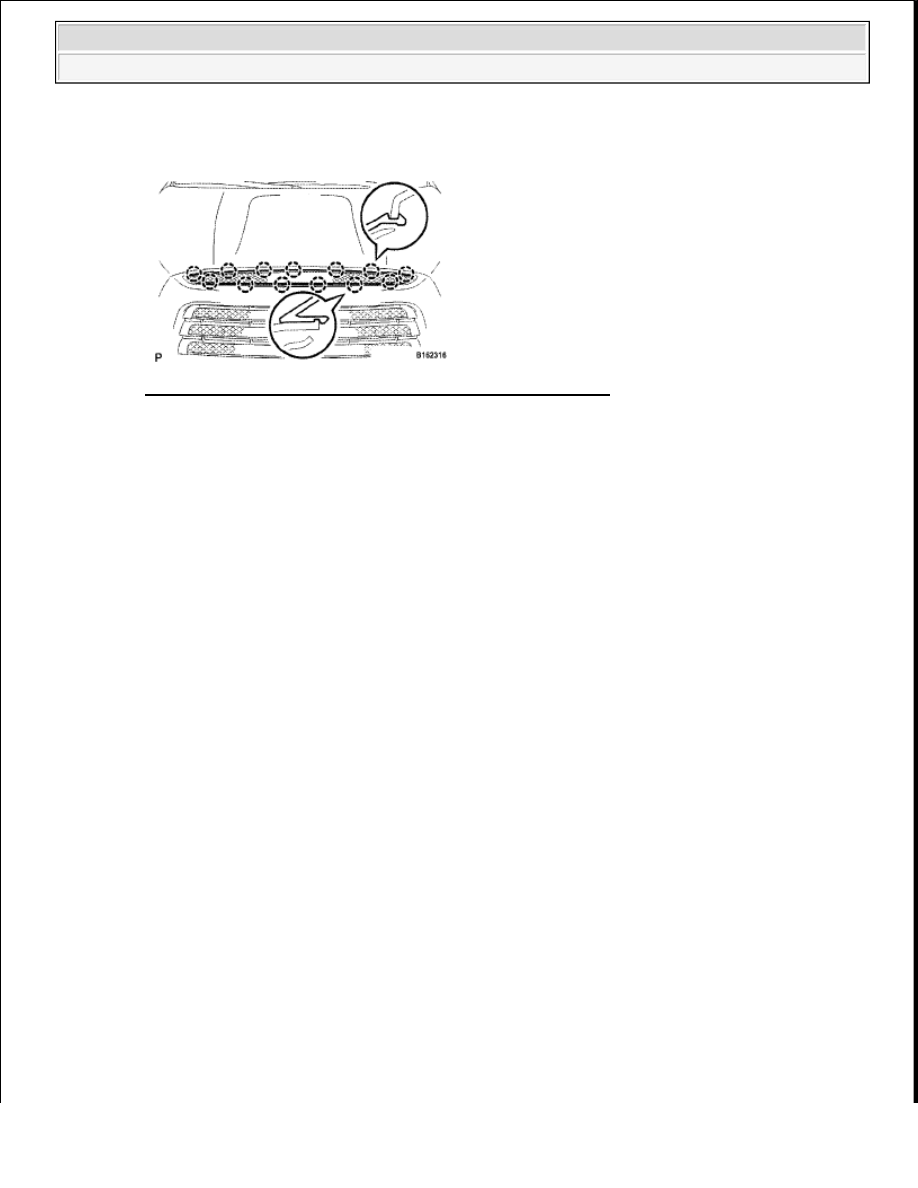

Fig. 128: Identifying Upper Radiator Grille Moulding Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NAME PLATE

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

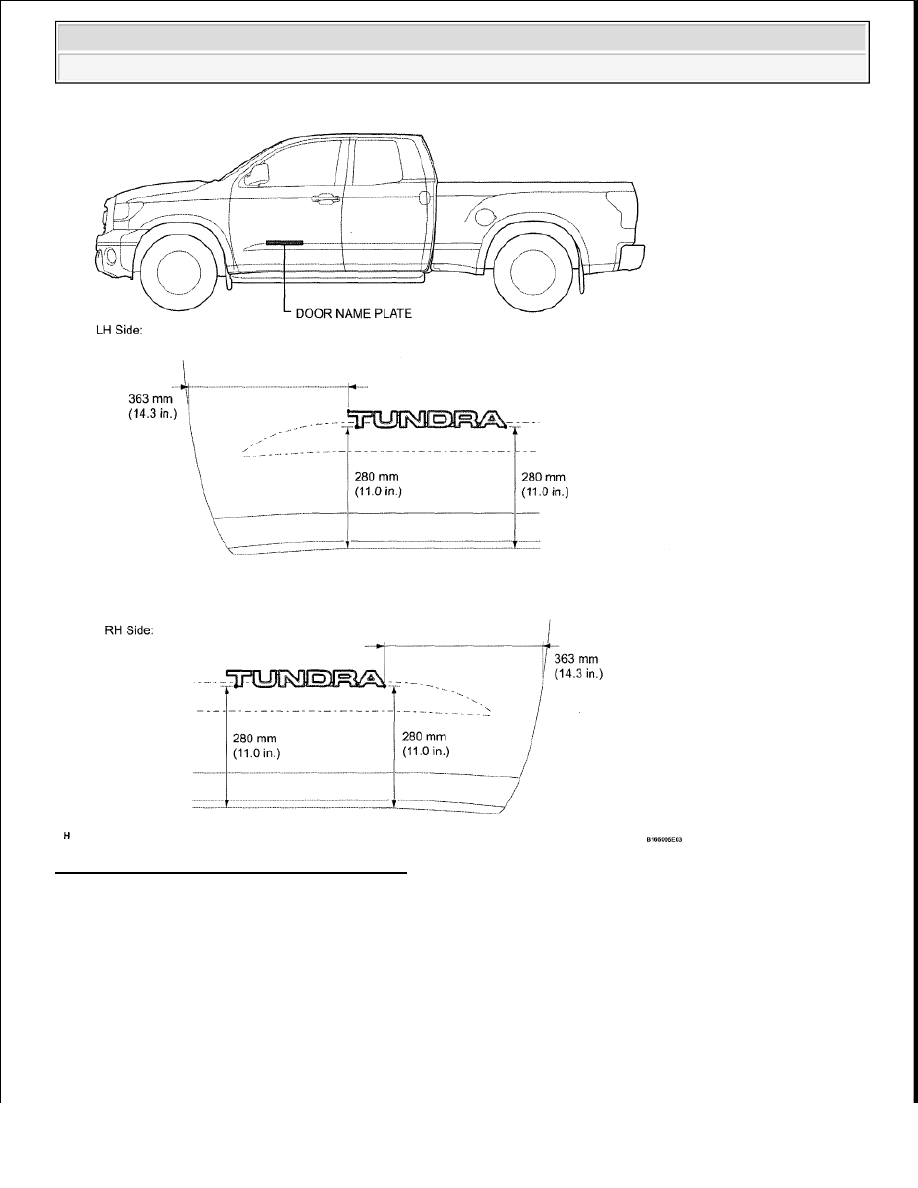

Fig. 129: Identifying Name Plate Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

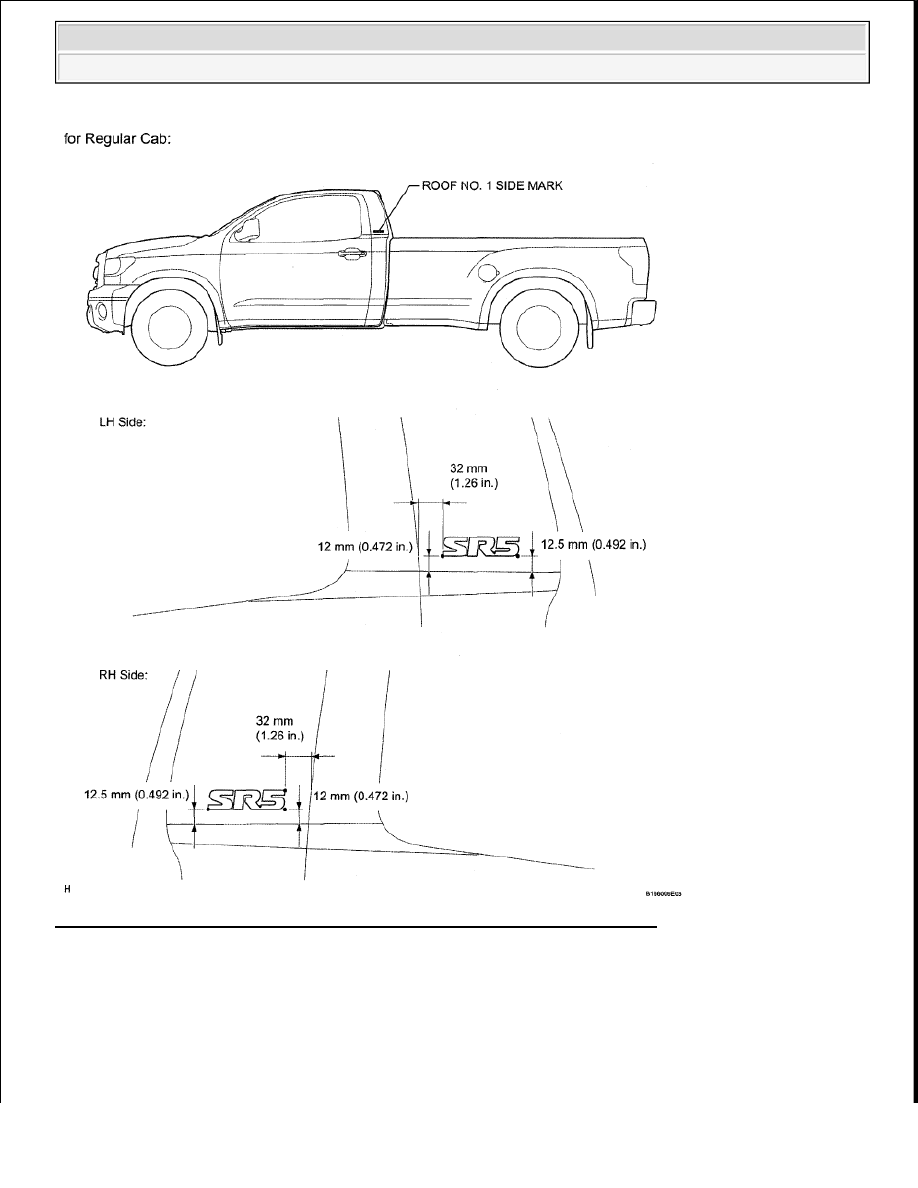

Fig. 130: Identifying Name Plate Replacement Components - For Regular Cab
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
