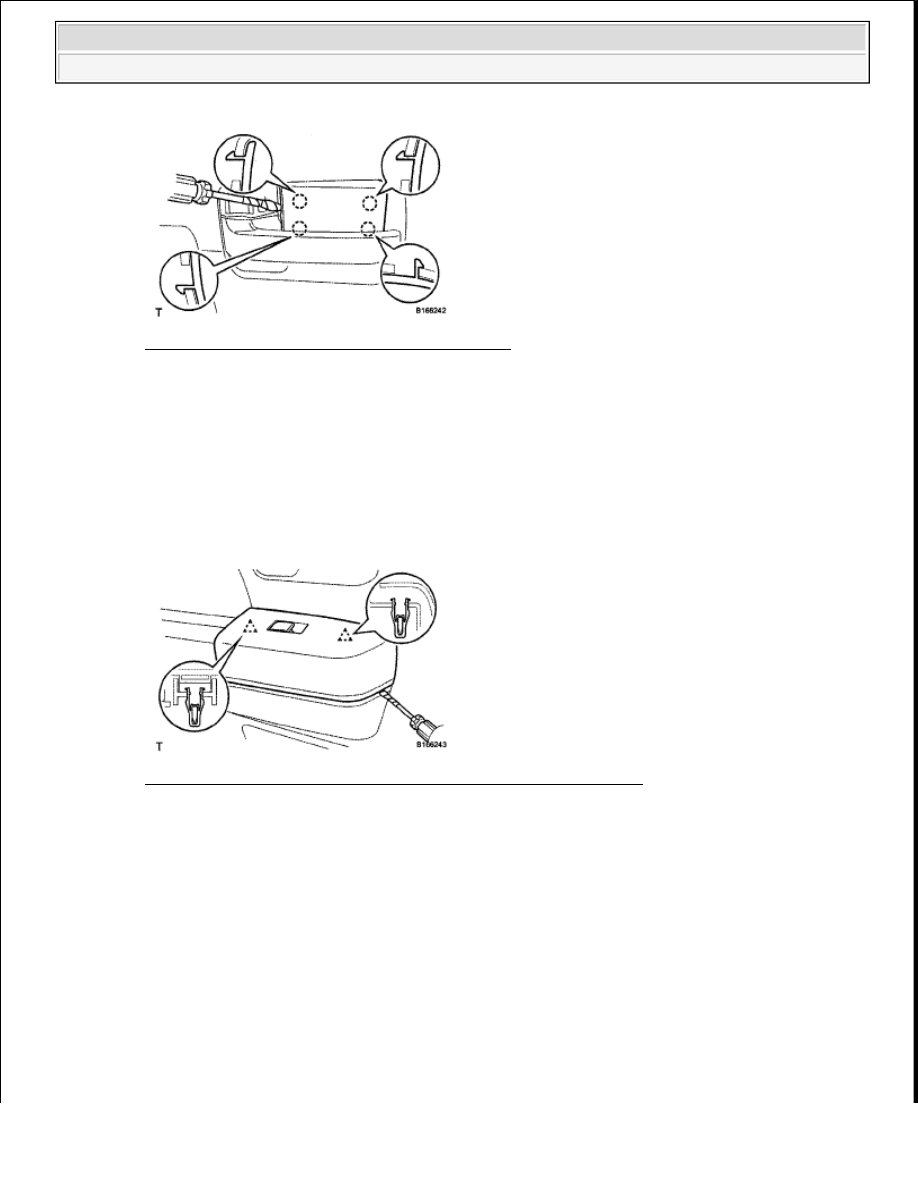

Fig. 239: Identifying Inside Handle Bezel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Tape the screwdriver tip before use.

2. REMOVE REAR UPPER DOOR ARMREST BASE PANEL LH

a. Using a screwdriver, detach the 2 clips and rear upper door armrest base panel. Then disconnect the

connector.

Fig. 240: Identifying Rear Upper Door Armrest Base Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Tape the screwdriver tip before use.

3. REMOVE REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY

a. Detach the 4 claws and remove the power window regulator switch.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































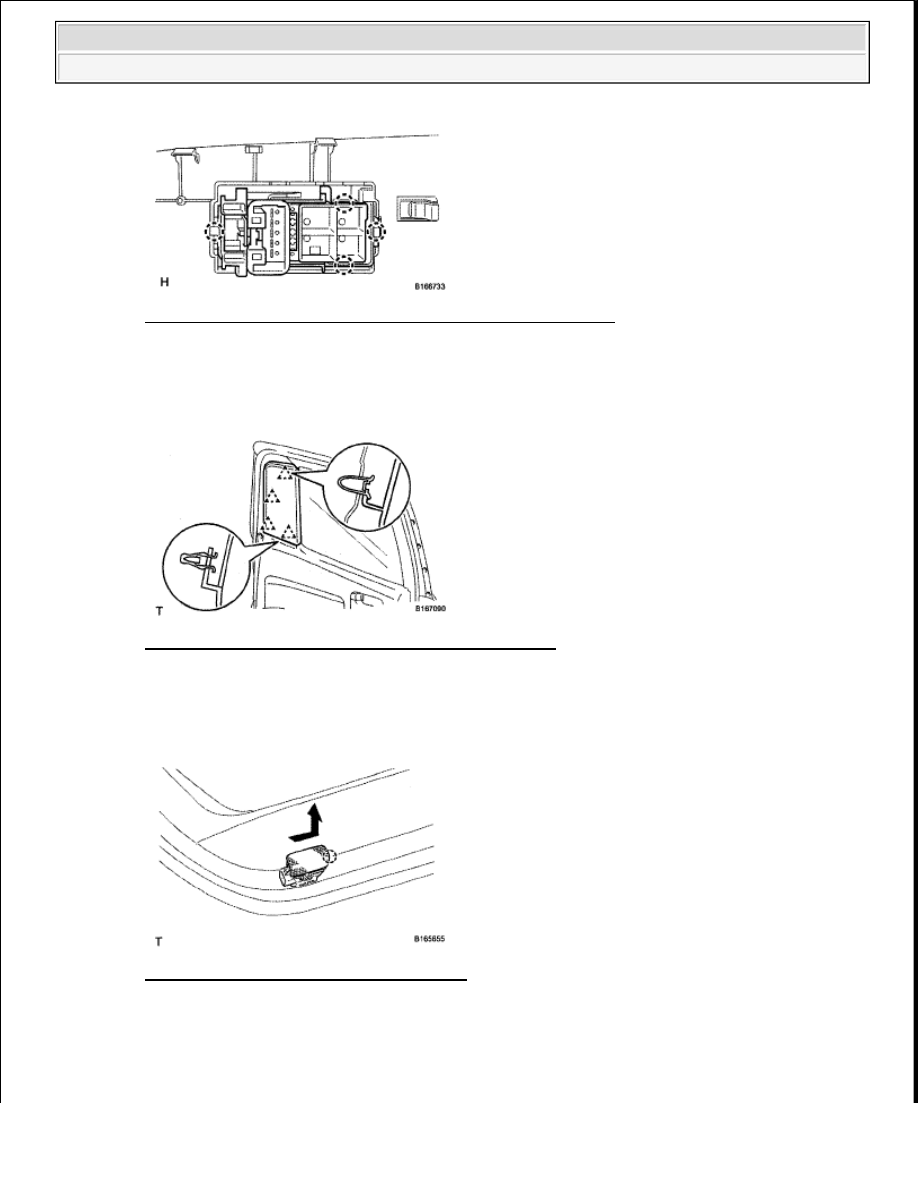

Fig. 241: Identifying Power Window Regulator Switch Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE REAR DOOR FRAME GARNISH LH

a. Detach the 4 clips and remove the rear door frame garnish.

Fig. 242: Identifying Rear Door Frame Garnish Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE COURTESY LIGHT ASSEMBLY

a. Detach the claw and remove the courtesy light from the door trim.

Fig. 243: Identifying Courtesy Light Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the connector.

6. REMOVE REAR DOOR ARMREST COVER LH

7. REMOVE REAR DOOR TRIM BOARD SUB-ASSEMBLY LH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































a. Remove the 2 screws.

b. Using a clip remover, remove the clip.

c. Detach the 9 clips and remove the trim cover. Then disconnect the connector.

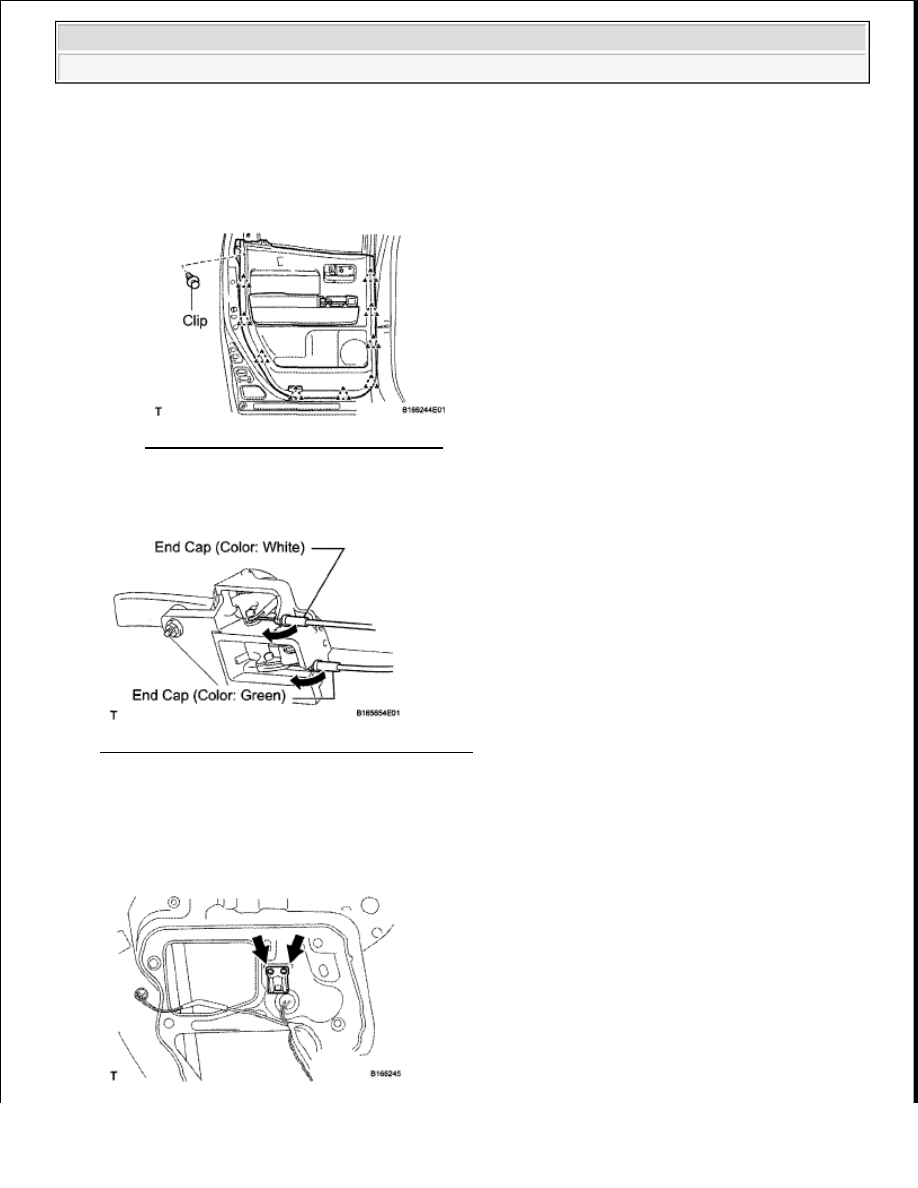

Fig. 244: Identifying Trim Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Disconnect the 2 cables from the inside handle.

Fig. 245: Identifying Cables From Inside Handle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE REAR DOOR GLASS WEATHERSTRIP INNER LH

9. REMOVE REAR NO. 2 DOOR TRIM BRACKET

a. Remove the 2 screws and bracket.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Fig. 246: Identifying Rear No. 2 Door Trim Bracket Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE REAR SPEAKER ASSEMBLY (See REMOVAL )

11. REMOVE REAR DOOR SERVICE HOLE COVER LH

a. Disconnect the connector and 2 clamps.

b. Remove the rear door service hole cover.

HINT:

Remove the remaining tape on the door.

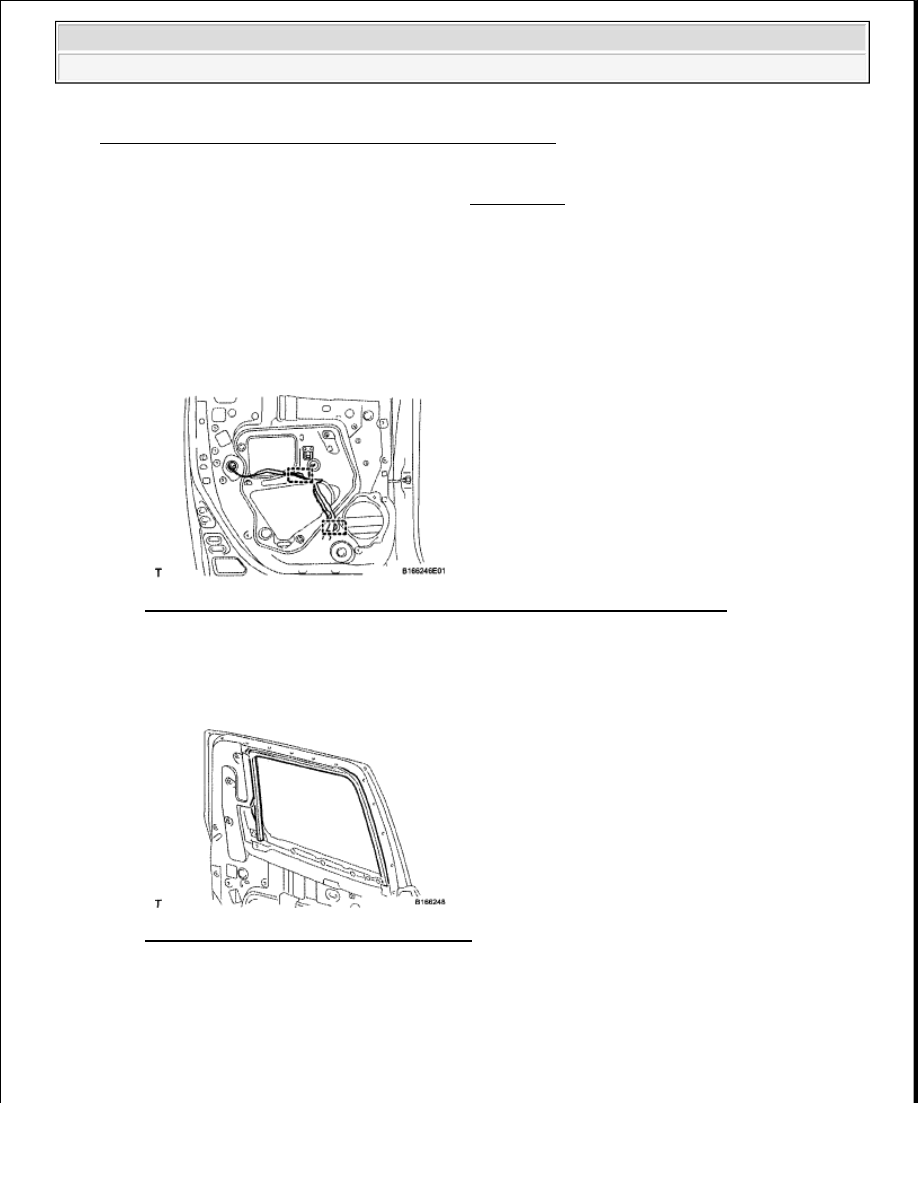

Fig. 247: Identifying Rear Door Service Hole Cover Connector And Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE REAR DOOR GLASS RUN LH

a. Remove the rear door glass run.

Fig. 248: Identifying Rear Door Glass Run
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. REMOVE REAR DOOR REAR LOWER WINDOW FRAME SUB-ASSEMBLY LH

a. Remove the 4 bolts and rear door rear lower window frame.
