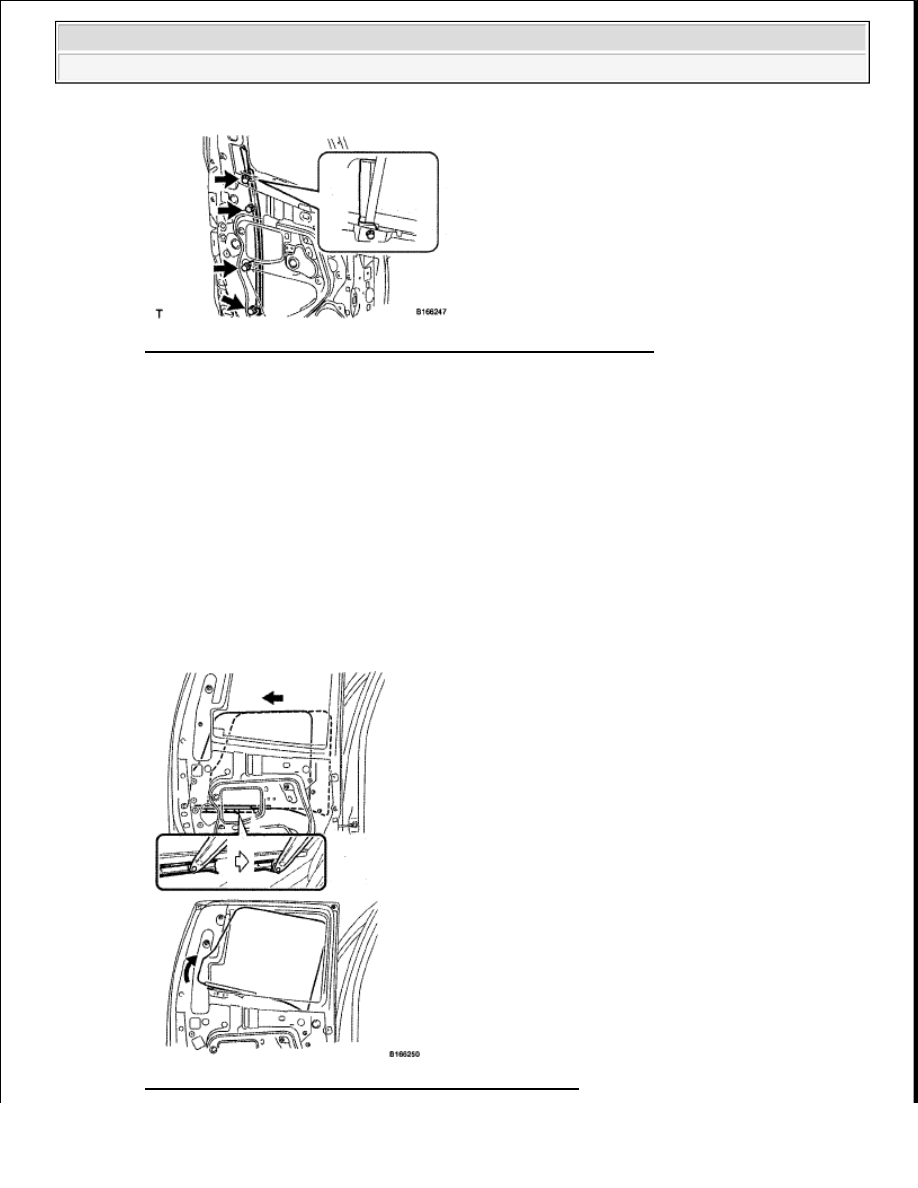

Fig. 249: Identifying Rear Door Rear Lower Window Frame Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Remove the frame through the service hole.

14. REMOVE REAR NO. 2 DOOR GLASS RUN LH

a. Remove the rear door glass run from the rear door lower window frame.

15. REMOVE REAR DOOR GLASS SUB-ASSEMBLY LH

a. Remove the rear door glass from the rear door window regulator as shown in the illustration.

Fig. 250: Identifying Rear Door Glass Sub-Assembly LH

NOTE:

Be careful when removing the bolts as the frame may fall and
become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. REMOVE REAR DOOR FRONT WINDOW GUIDE SUB-ASSEMBLY LH

a. Remove the 2 bolts and rear door front window guide.

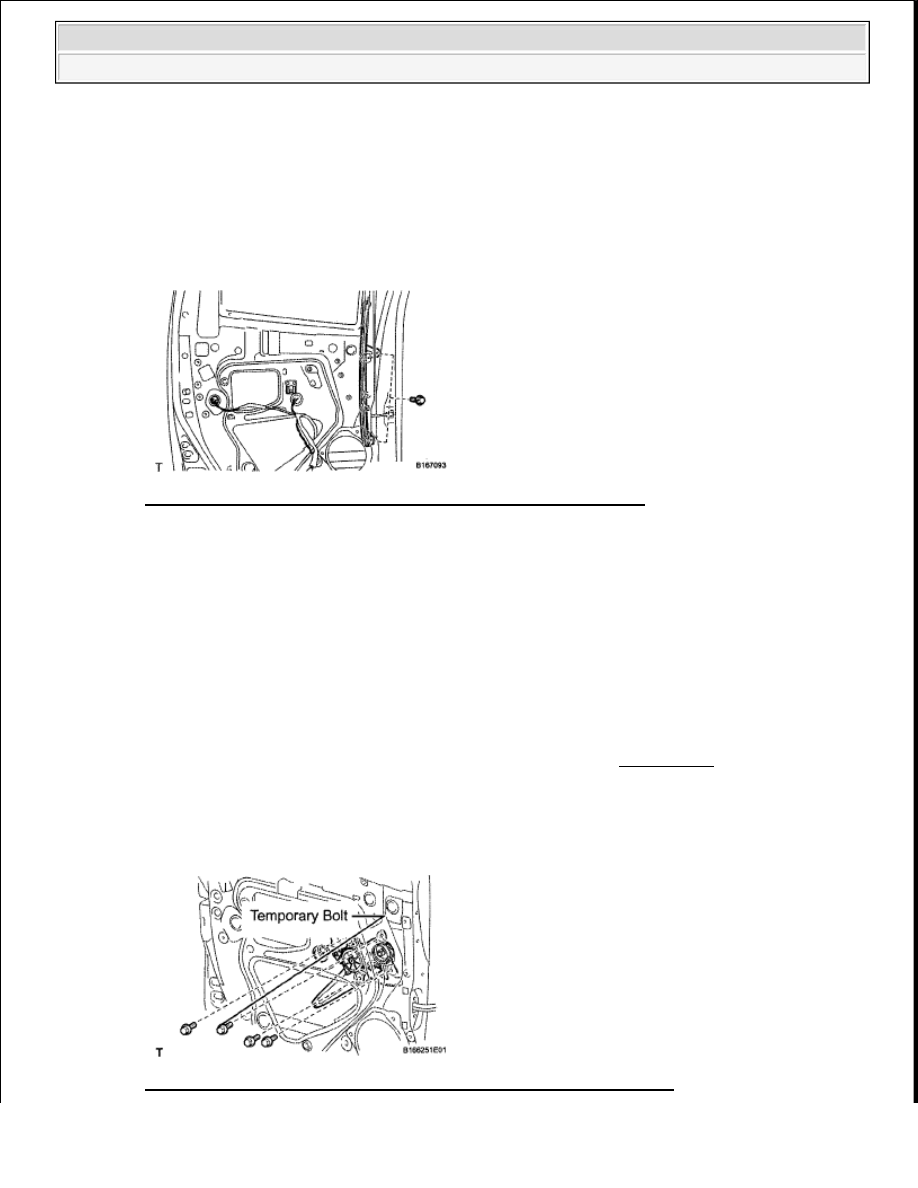

Fig. 251: Identifying Rear Door Front Window Guide With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Remove the frame through the service hole.

17. REMOVE REAR NO. 2 DOOR GLASS RUN LH

a. Remove the rear door glass run from the window frame front lower.

18. REMOVE REAR OUTER DOOR GLASS WEATHERSTRIP (See REMOVAL )

19. REMOVE REAR DOOR WINDOW REGULATOR SUB-ASSEMBLY LH

a. Disconnect the connector.

b. Loosen the temporary bolt.

Fig. 252: Identifying Front Door Window Regulator Temporary Bolt

NOTE:

Do not damage the door glass.

NOTE:

Be careful when removing the bolts as the frame may fall and
become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the 3 bolts and window regulator.

d. Remove the window regulator through the service hole.

e. Remove the temporary bolt from the door window regulator.

20. REMOVE POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

a. Using a T25 "TORX" driver, remove the 3 screws and motor.

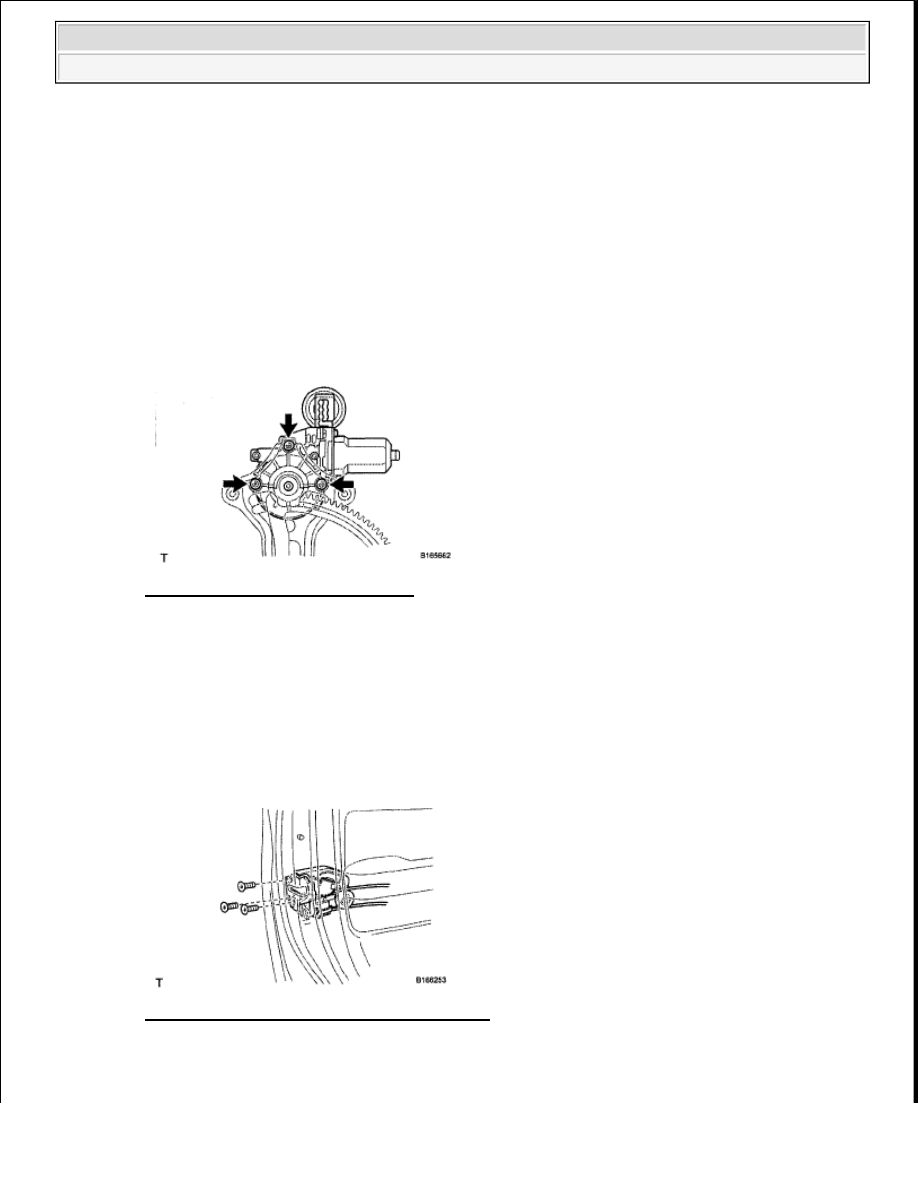

Fig. 253: Identifying Motor Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. REMOVE REAR DOOR LOCK ASSEMBLY LH

a. Disconnect the connector.

b. Using a T30 "TORX" wrench, remove the 3 screws and door lock.

Fig. 254: Identifying Rear Door Lock Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

NOTE:

Do not remove the temporary bolt. If the temporary bolt is removed,
the front door window regulator may fall and become damaged.

NOTE:

Be careful when removing the screws as the motor may fall and
become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Remove the door lock through the service hole.

22. REMOVE REAR DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH

a. Remove the rear door lock remote control cable.

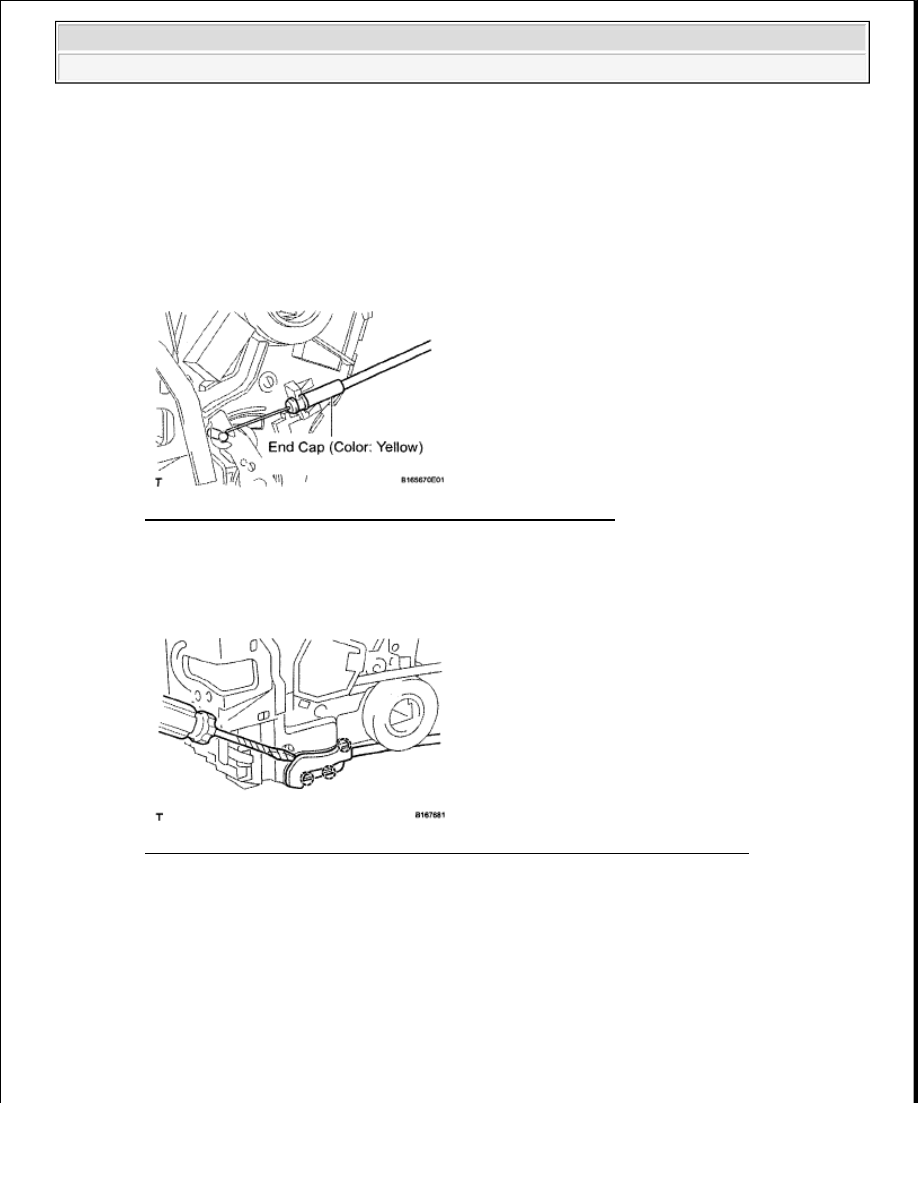

Fig. 255: Identifying Front Door Lock Remote Control Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23. REMOVE REAR DOOR INSIDE LOCKING CABLE ASSEMBLY LH

a. Using a screwdriver, detach the 3 claws.

Fig. 256: Removing Rear Door Inside Locking Cable Claws Using Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Tape the screwdriver tip before use.

b. Remove the rear door inside locking cable.

NOTE:

Be careful when removing the bolts as the door lock may fall and
become damaged.
