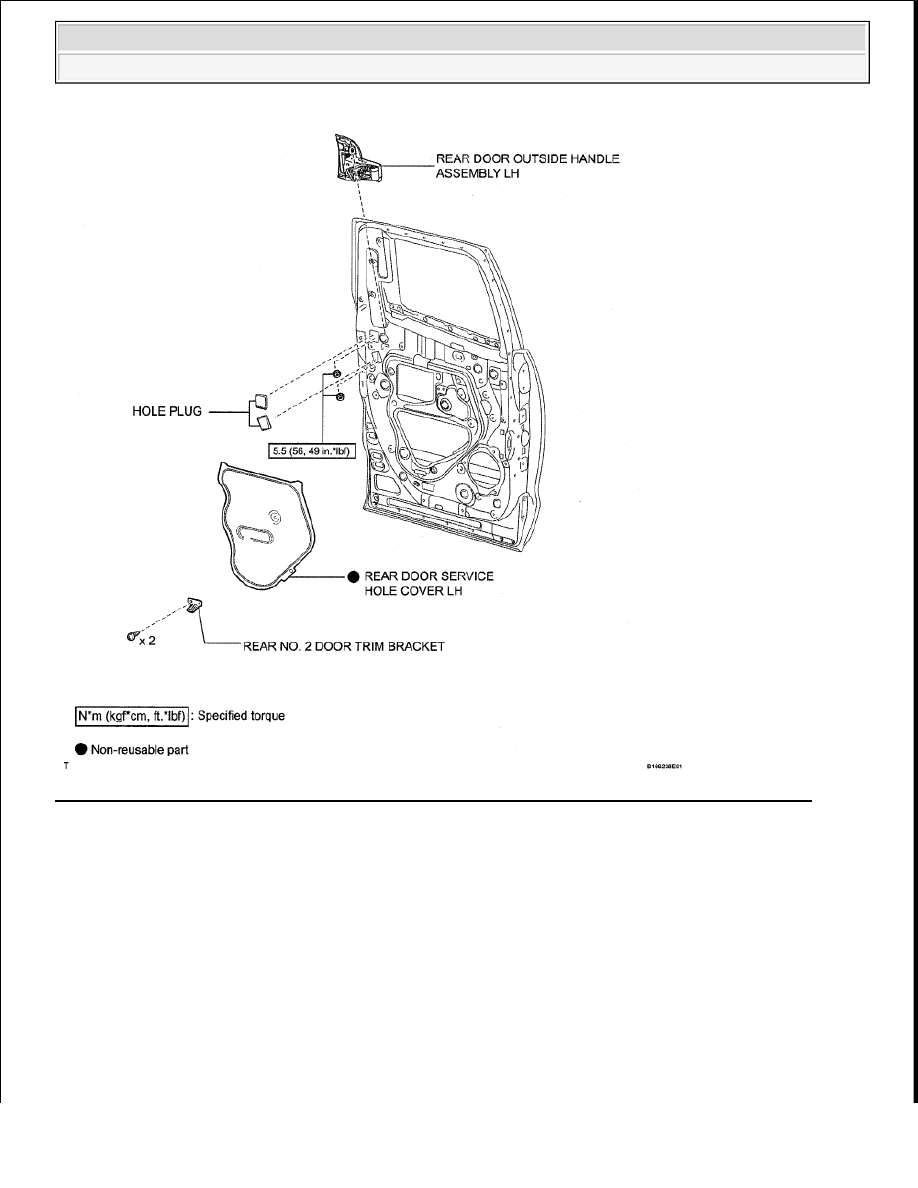

Fig. 235: Identifying Rear Door Components With Torque Specification (2 Of 4) (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

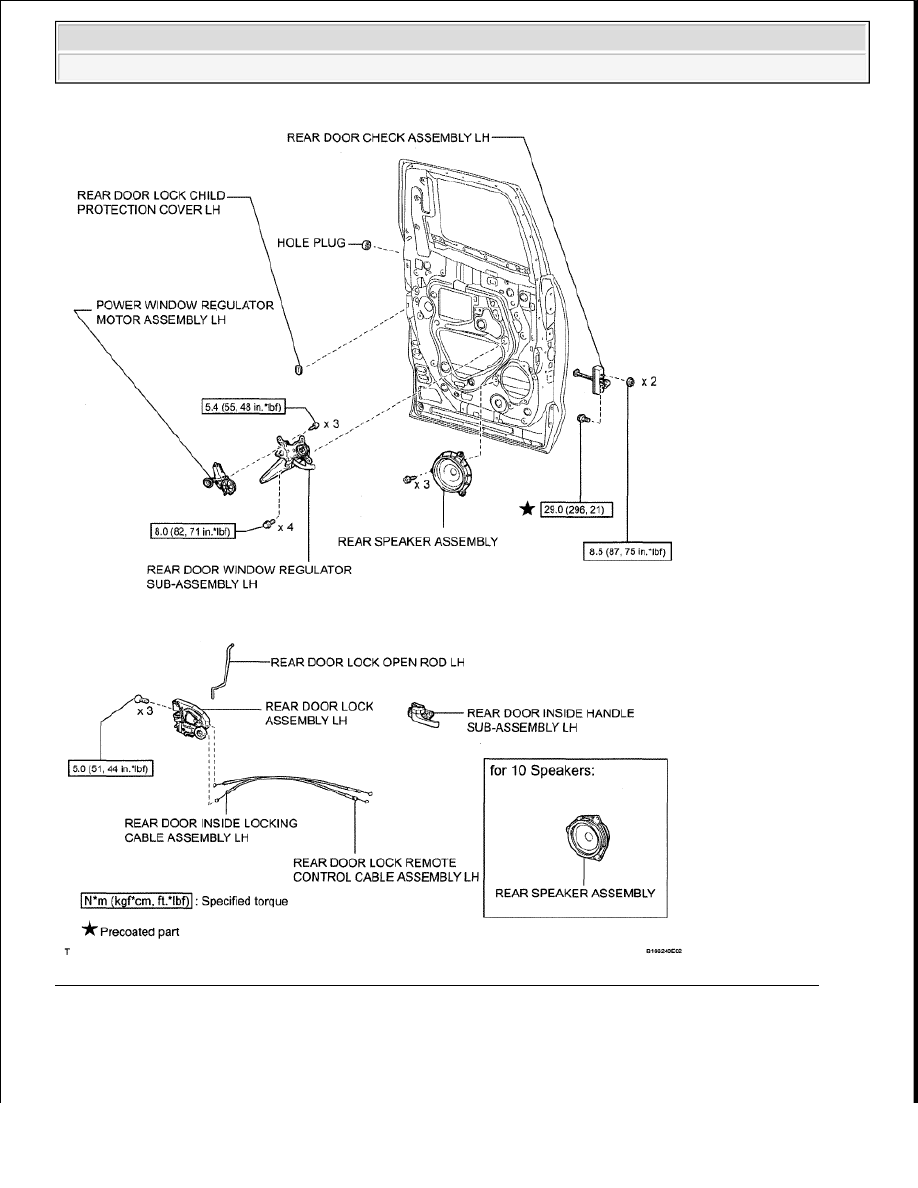

Fig. 236: Identifying Rear Door Components With Torque Specifications (3 Of 4) (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

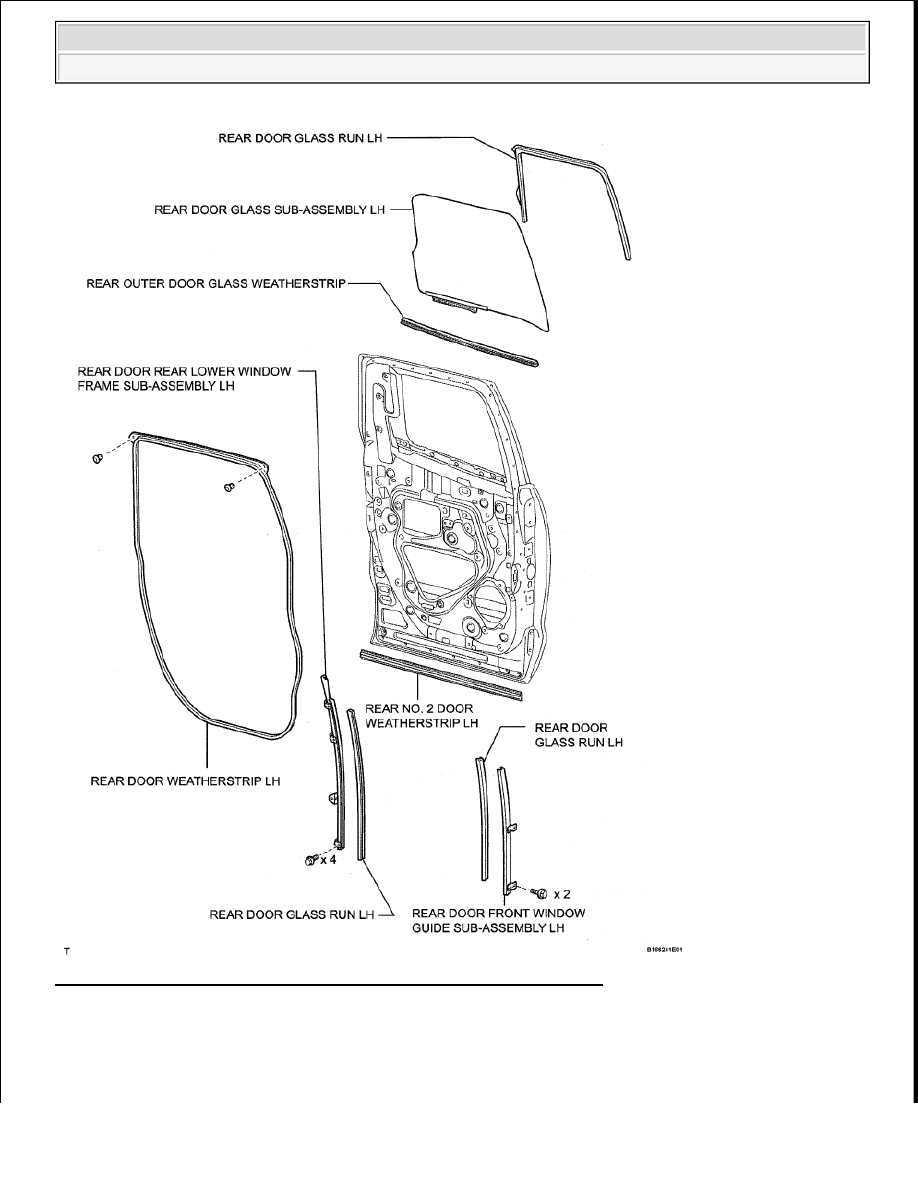

Fig. 237: Identifying Rear Door Components (4 Of 4) (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. INSPECT REAR DOOR PANEL SUB-ASSEMBLY LH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































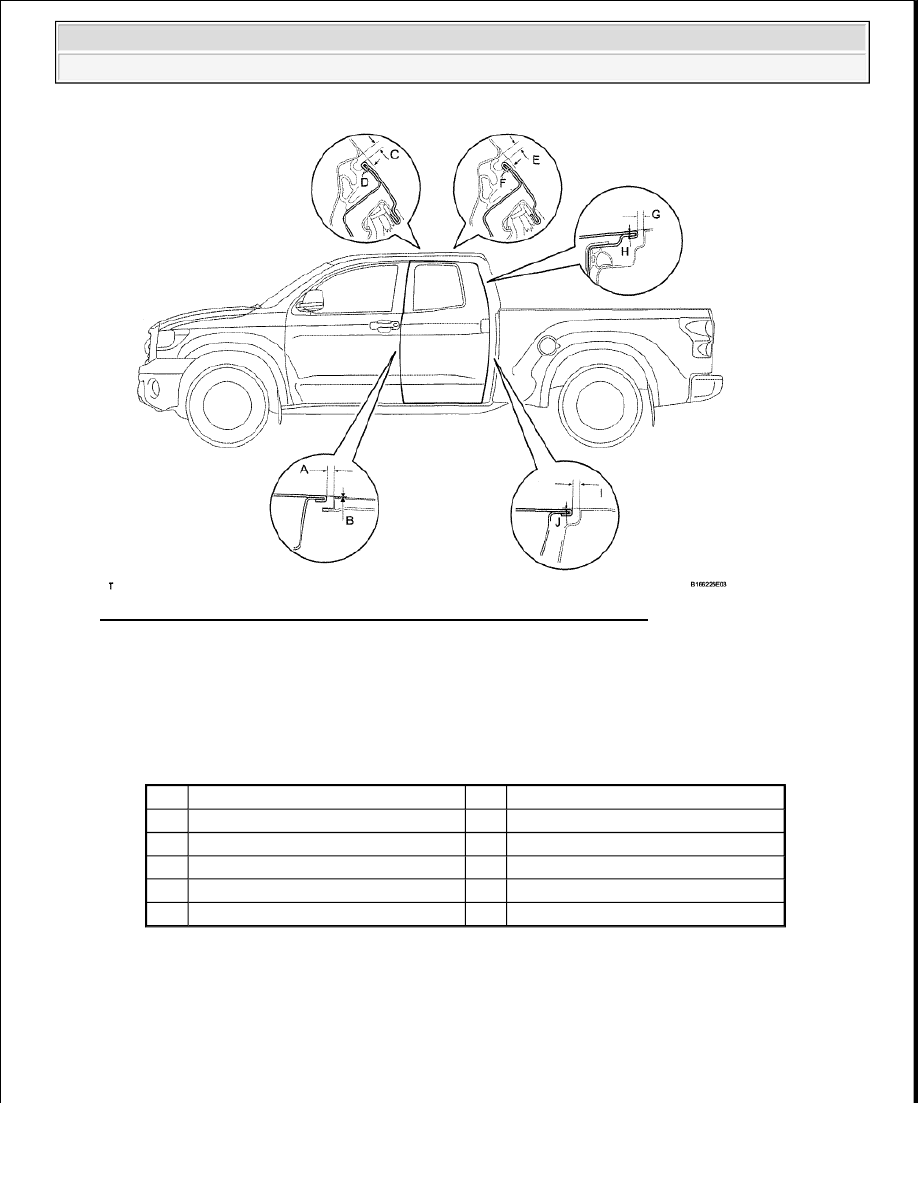

Fig. 238: Identifying Rear Door Panel Clearance Between Areas A To J
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Check that the clearance measurements of areas A to J are within the standard range.

Standard measurement

REAR DOOR PANEL SUB-ASSEMBLY LH STANDARD MEASUREMENT
SPECIFICATION

DISASSEMBLY

1. REMOVE REAR DOOR INSIDE HANDLE BEZEL PLUG LH

a. Using a screwdriver, detach the 4 claws and remove the inside handle bezel.

Area

Specified Condition

Area

Specified Condition

A

4.7 to 7.7 mm (0.185 to 0.303 in.)

F

2.5 to 5.5 mm (0.0984 to 0.217 in.)

B -1.5 to 1.5 mm (-0.0591 to 0.0591 in.) G

3.5 to 6.5 mm (0.138 to 0.256 in.)

C

3.2 to 6.2 mm (0.126 to 0.244 in.)

H

-1.4 to 1.6 mm (0.0551 to 0.0630 in.)

D

2.7 to 5.7 mm (0.106 to 0.224 in.)

I

4.0 to 7.0 mm (0.156 to 0.277 in.)

E

3.2 to 6.2 mm (0.126 to 0.244 in.)

J

-1.1 to 1.9 mm (-0.0433 to 0.0748 in.)
