d. Temporarily install the window regulator with the 4 bolts, and tighten the temporary bolt so that it

contacts the door panel.

e. Tighten the 5 bolts in the order shown in the illustration.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

20. INSTALL FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY LH (w/ Power

Window)

a. Apply MP grease to the sliding and rotating areas of the regulator motor.

b. Using a T25 "TORX" driver, install the motor with the 3 screws.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

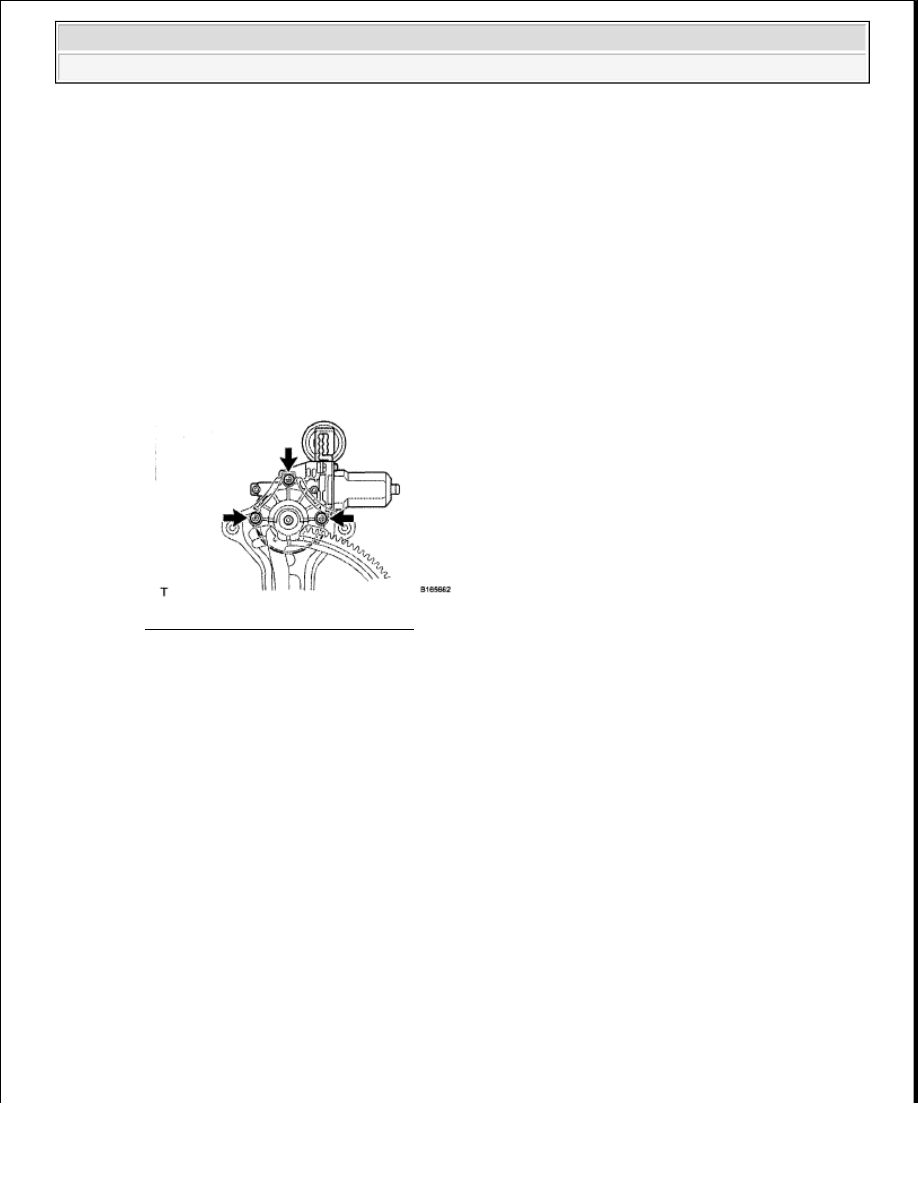

Fig. 221: Identifying Motor Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

For a new front window regulator, the installation position of the regulator will be set when the
self-tapping screws are installed.

21. INSTALL FRONT DOOR WINDOW REGULATOR SUB-ASSEMBLY LH (w/ Power Window)

a. Apply MP grease to the sliding and rotating area of the window regulator.

b. Loosely install the temporary bolt onto the window regulator.

NOTE:

Do not apply grease to the spring of the window regulator.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































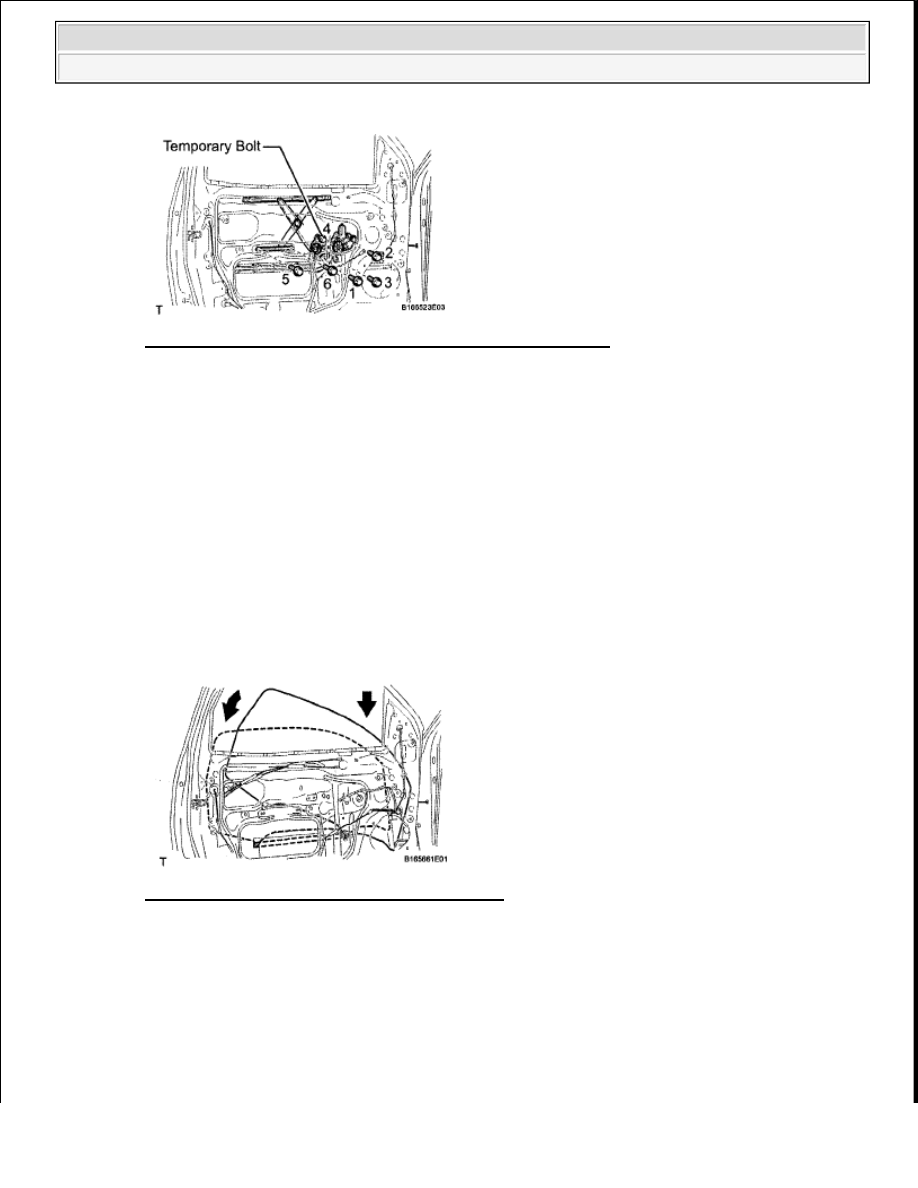

Fig. 222: Identifying Temporary Bolt On Window Regulator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Insert the window regulator into the door panel. Use the temporary bolt to hang the window

regulator on the door panel.

d. Temporarily install the window regulator with the 5 bolts, and tighten the temporary bolt so that it

contacts the door panel.

e. Tighten the 6 bolts in the order shown in the illustration.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

f. Connect the connector.

22. INSTALL FRONT DOOR GLASS SUB-ASSEMBLY LH

a. Insert the door glass into the door panel along the glass run as indicated by the arrows in the

illustration.

Fig. 223: Inserting Door Glass Into Door Panel
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the door glass to the window regulator with the 2 bolts.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

NOTE:

Be careful not to damage the glass.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































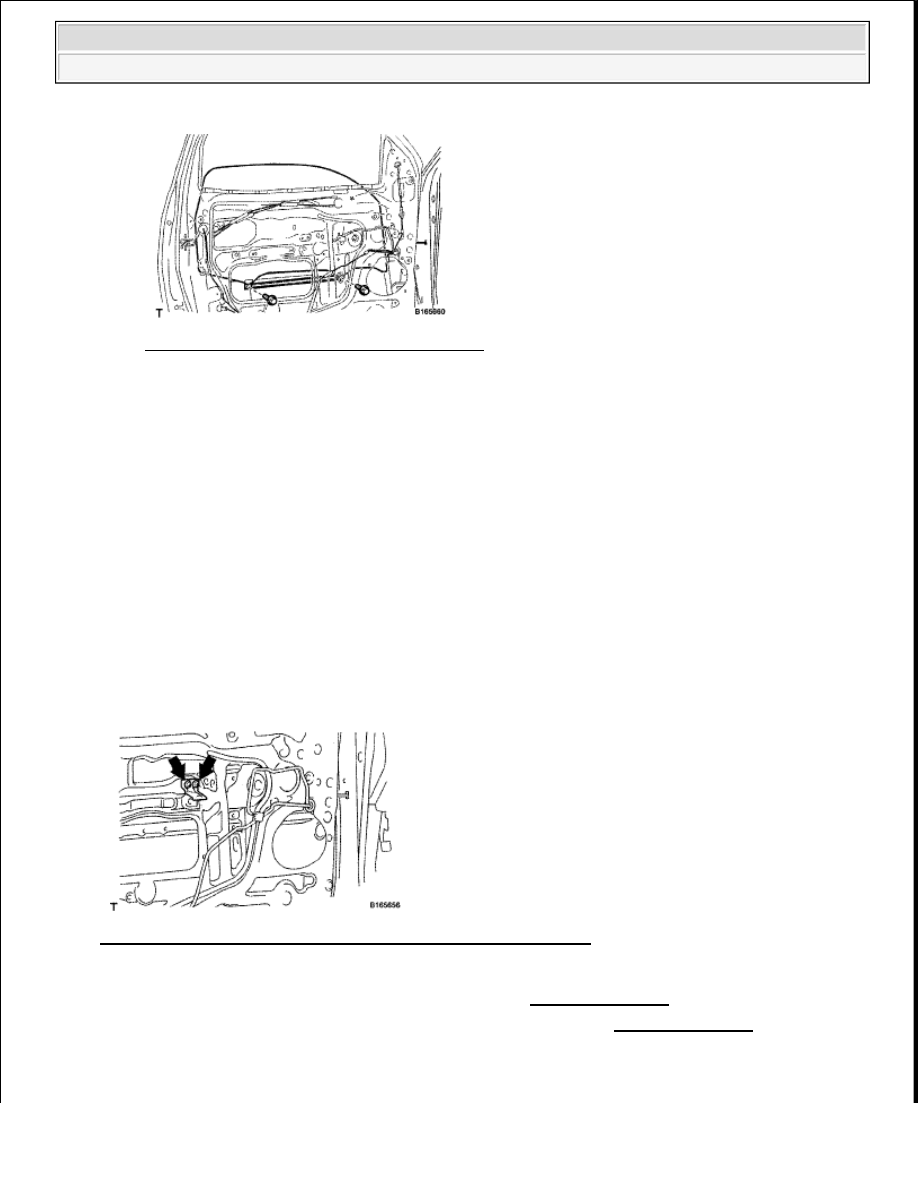

Fig. 224: Identifying Front Door Glass Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the hole plug.

23. INSTALL FRONT DOOR SERVICE HOLE COVER LH

a. Install the front door service hole cover to the door panel.

b. Connect the clamp.

24. INSTALL FRONT NO. 1 DOOR TRIM BRACKET

a. Install the bracket with the 2 screws.

Fig. 225: Identifying Screws On Front No. 1 Door Trim Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. INSTALL FRONT NO. 1 SPEAKER ASSEMBLY (See INSTALLATION )

26. INSTALL OUTER REAR VIEW MIRROR ASSEMBLY LH (See INSTALLATION )

27. INSTALL FRONT INNER DOOR GLASS WEATHERSTRIP LH

28. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

NOTE:



When installing the service hole cover, pull out the links
through the service hole cover.



There should be no wrinkles or folds after attaching the service
hole cover.



After attaching the service hole cover, check the sealing quality.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































a. Connect the 2 cables to the inside handle.

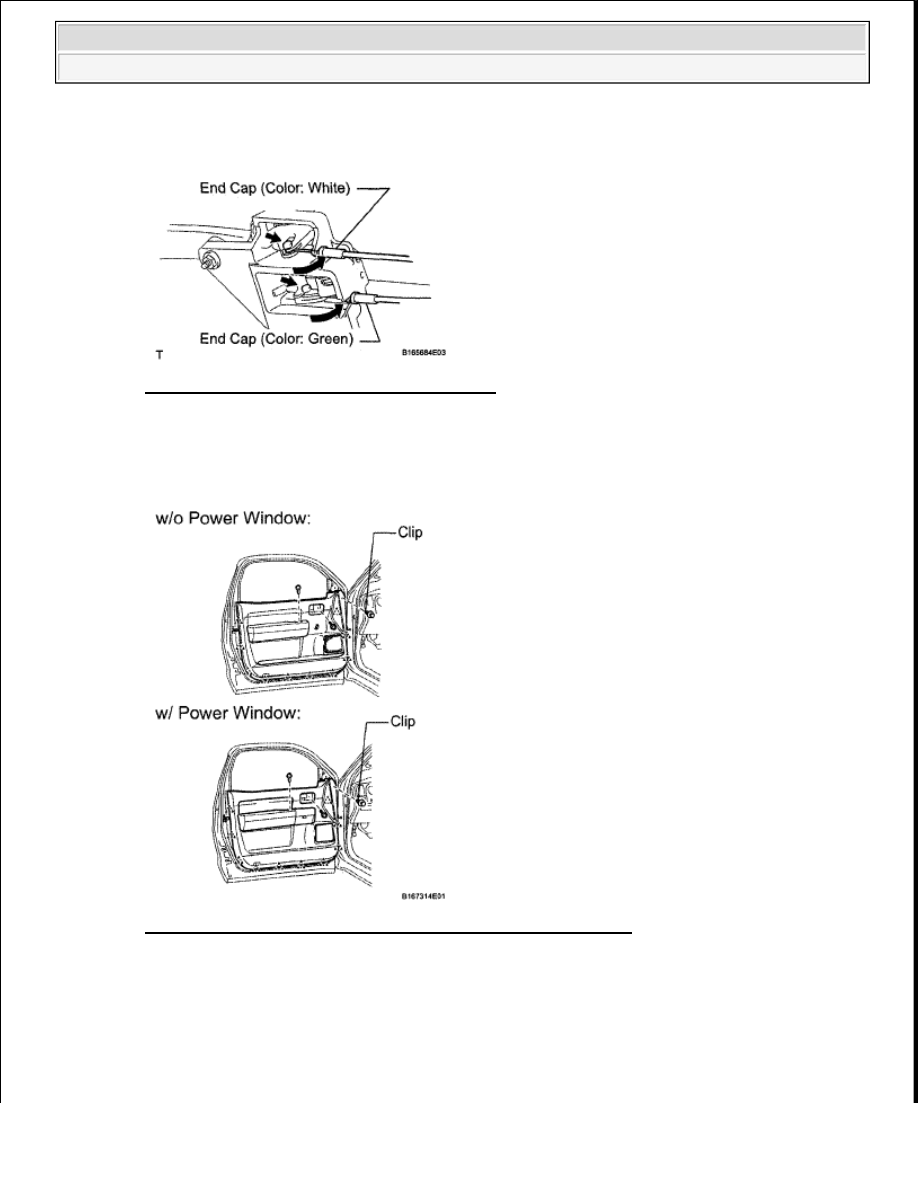

Fig. 226: Identifying Cables To Inside Handle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the inside handle's knob to the door trim board.

c. Attach the 10 clips to install the door trim board.

Fig. 227: Identifying Front Door Trim Board Screws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the inside handle and door trim board to the door trim panel with the screw.

e. Install the door trim board to the door panel with the screw.

f. Attach the clip.

29. INSTALL FRONT DOOR ARMREST COVER LH
