30. INSTALL COURTESY LIGHT ASSEMBLY (w/ Power Window)

a. Attach the claw to install the courtesy light.

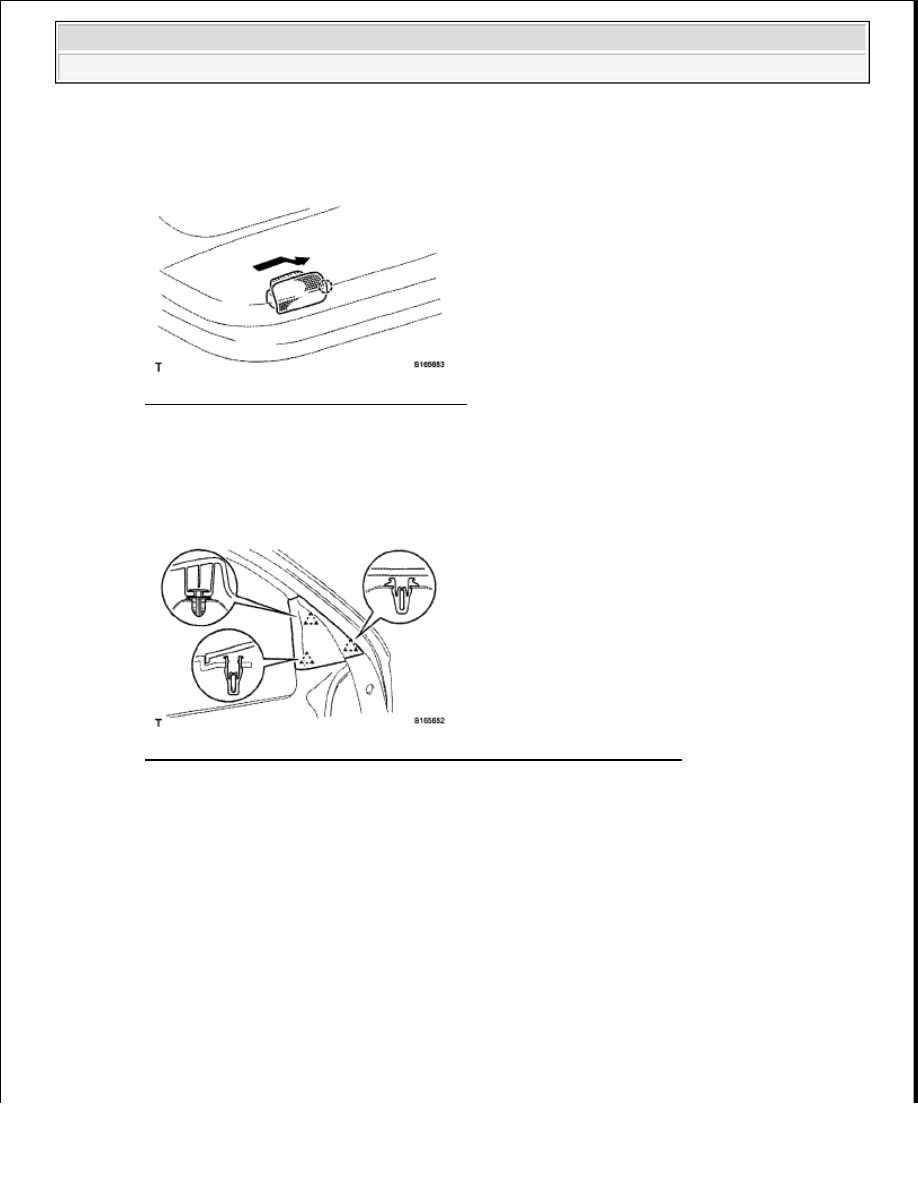

Fig. 228: Identifying Courtesy Light Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connector.

31. INSTALL FRONT LOWER DOOR FRAME BRACKET GARNISH LH

a. Attach the 3 clips to install the front lower door frame bracket garnish.

Fig. 229: Identifying Front Lower Door Frame Bracket Garnish Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

32. INSTALL FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (w/o Power Window)

a. Install the plate and regulator handle with the snap ring.

HINT:

With the door window fully closed, install the plate and the regulator handle with the snap ring as
shown in the illustration.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































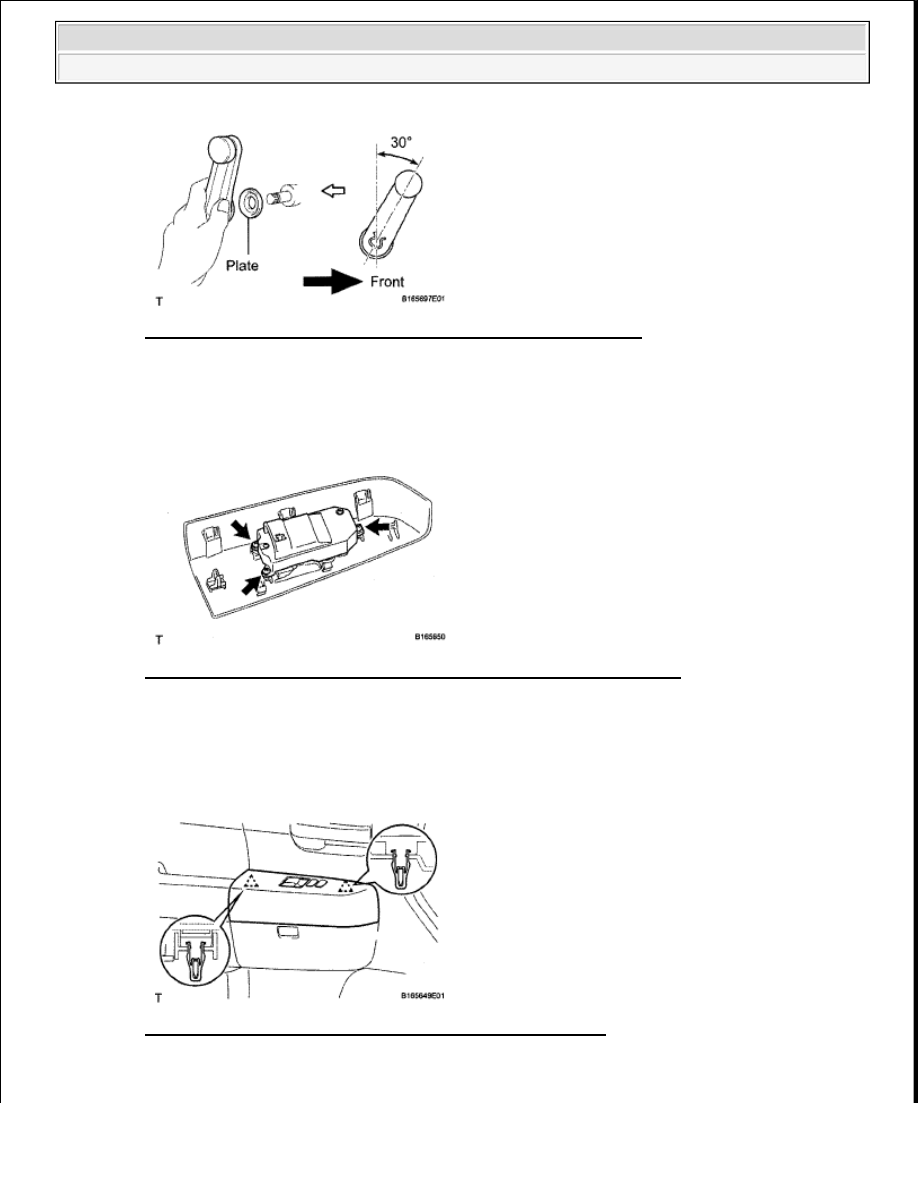

Fig. 230: Installing Plate And Regulator Handle With Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33. INSTALL POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY (w/ Power

Window)

a. Install the power window regulator master switch with the 3 screws.

Fig. 231: Identifying Power Window Regulator Master Switch Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

34. INSTALL FRONT UPPER ARMREST BASE PANEL LH (w/ Power Window)

a. Connect the connectors.

b. Attach the 2 clips to install the front upper armrest base panel.

Fig. 232: Identifying Front Upper Armrest Base Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































35. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

a. Attach the 4 claws to install the bezel plug.

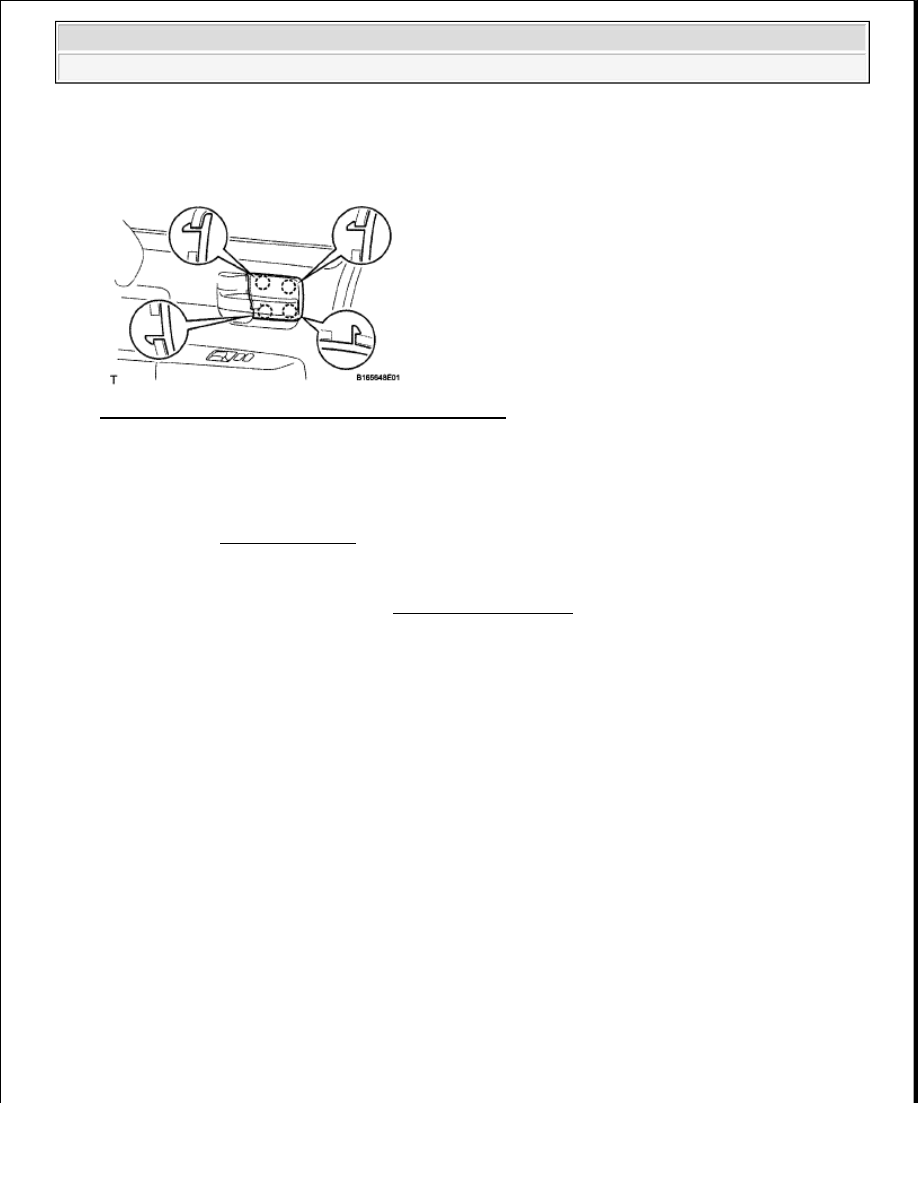

Fig. 233: Identifying Inside Handle Bezel Plug Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

36. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

37. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

REAR DOOR (FOR DOUBLE CAB)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

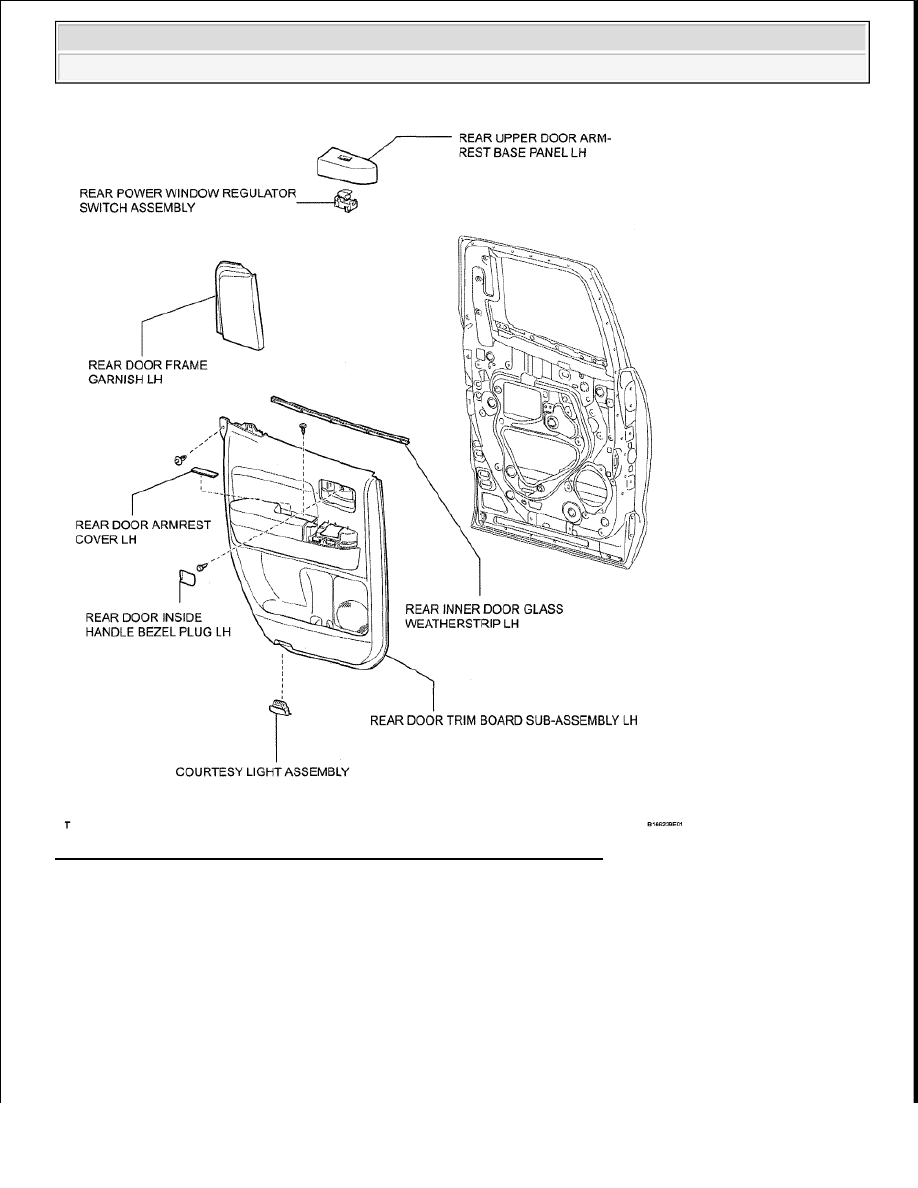

Fig. 234: Identifying Rear Door Components (1 Of 4) (For Double Cab)
