a. Attach the 2 claws to install the sensor.

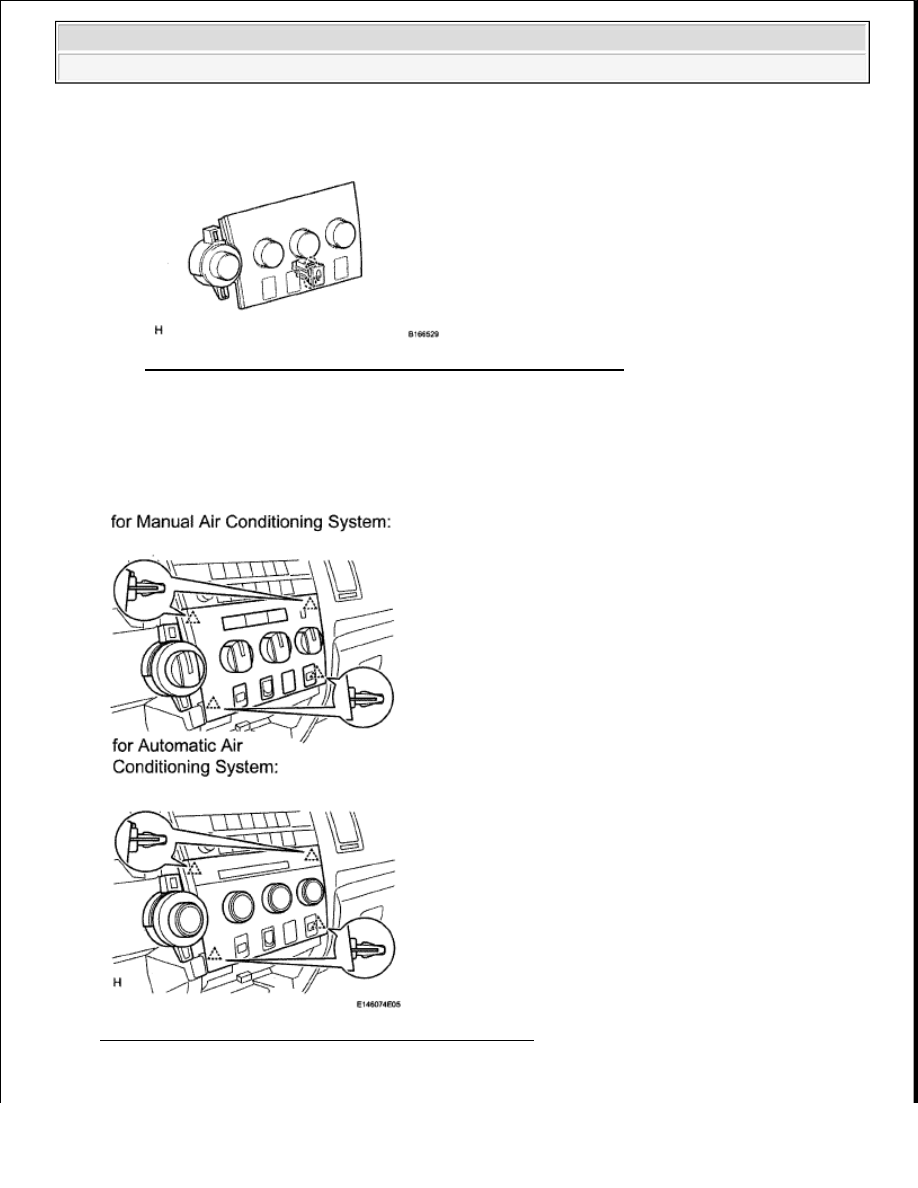

Fig. 37: Identifying Glass Breakage Sensor Microphone Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY

a. Connect the connector.

b. Attach the 4 clips to install the panel.

Fig. 38: Identifying Integration Control And Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra































3. INSTALL CENTER LOWER INSTRUMENT PANEL FINISH PANEL (See INSTALLATION )

4. INSTALL REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

5. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

6. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (See INSTALLATION )

7. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See INSTALLATION )

8. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

9. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

10. INSTALL COWL SIDE TRIM BOARD LH

a. for Regular Cab:

Install the cowl side trim board (see INSTALLATION ).

b. for Double Cab:

Install the cowl side trim board (See INSTALLATION ).

c. for Crew Max:

Install the cowl side trim board (see INSTALLATION ).

11. INSTALL FRONT DOOR SCUFF PLATE LH

a. for Regular Cab:

Install the front door scuff plate (see INSTALLATION ).

b. for Double Cab:

Install the front door scuff plate (See INSTALLATION ).

c. for CrewMax:

Install the front door scuff plate (see INSTALLATION ).

SECURITY HORN ASSEMBLY

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra

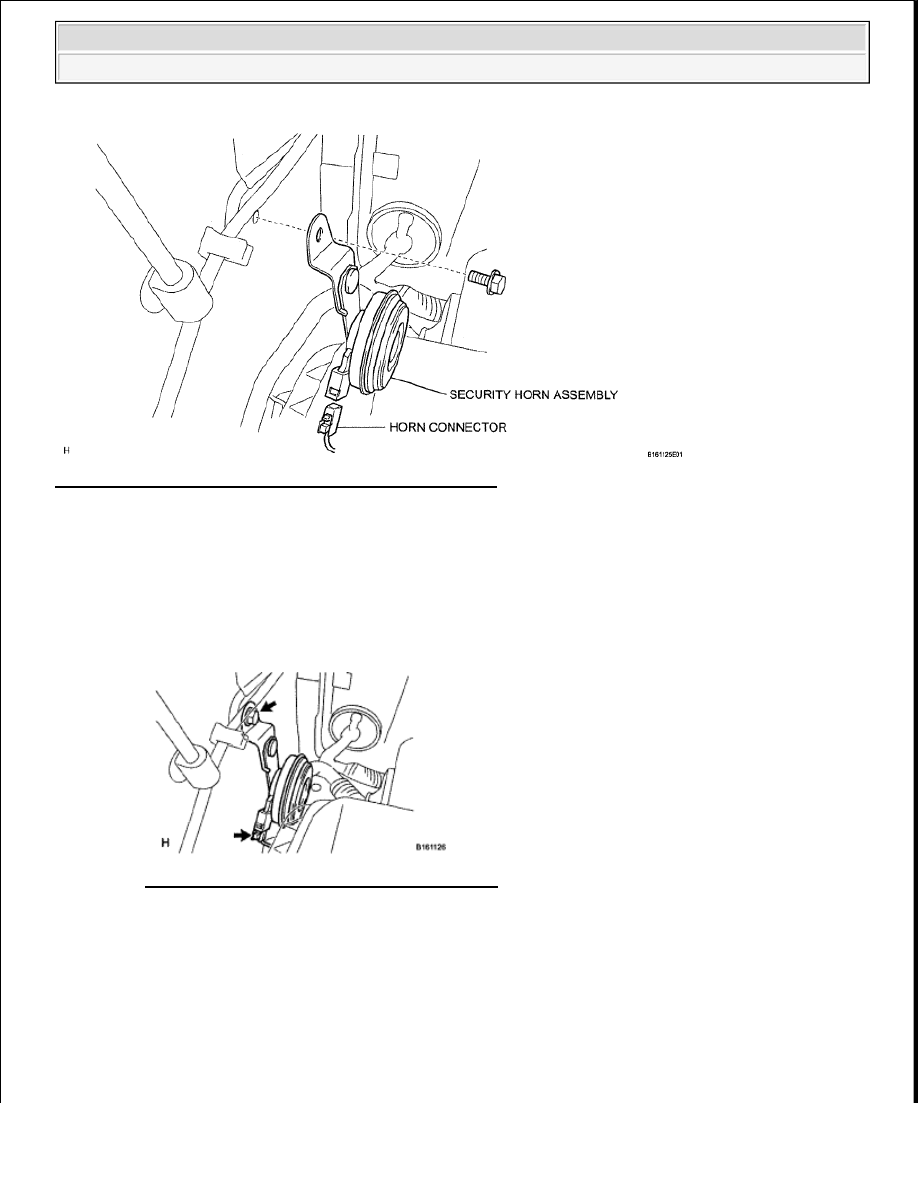

Fig. 39: Identifying Security Horn Assembly Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE SECURITY HORN ASSEMBLY

a. Disconnect the horn connector.

b. Remove the bolt and horn.

Fig. 40: Identifying Horn Connector And Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT SECURITY HORN ASSEMBLY

a. Apply battery voltage and check operation of the horn.

OK



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra































SECURITY HORN ASSEMBLY

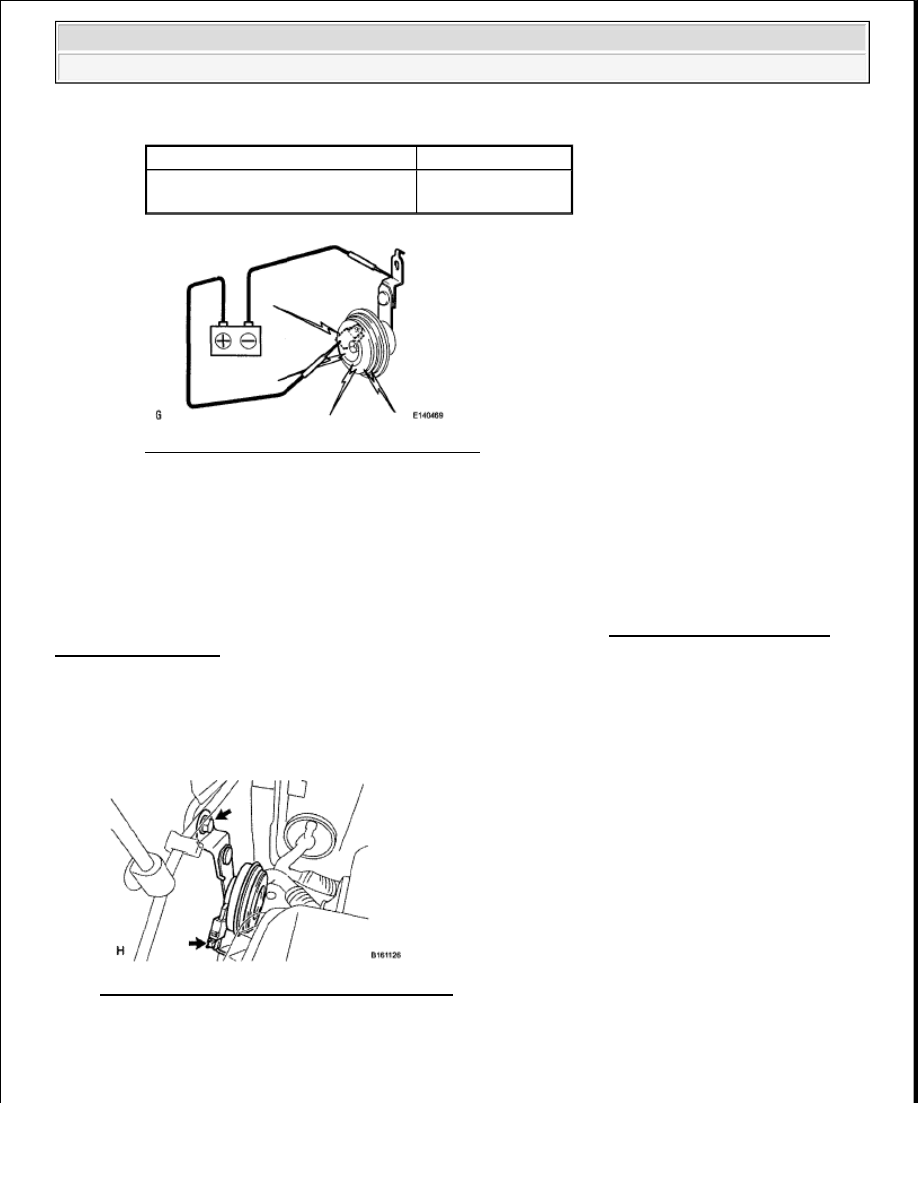

Fig. 41: Inspecting Security Horn Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the horn assembly.

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE FOR
STANDARD BOLTS ).

1. INSTALL SECURITY HORN ASSEMBLY

a. Install the horn with the bolt.

b. Connect the horn connector.

Fig. 42: Identifying Horn Connector And Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

THEFT WARNING ECU

Measurement Condition

Specified Condition

Battery positive (+) --> Terminal 1

Battery negative (-) --> Horn bracket

Horn sounds
