COMPONENTS

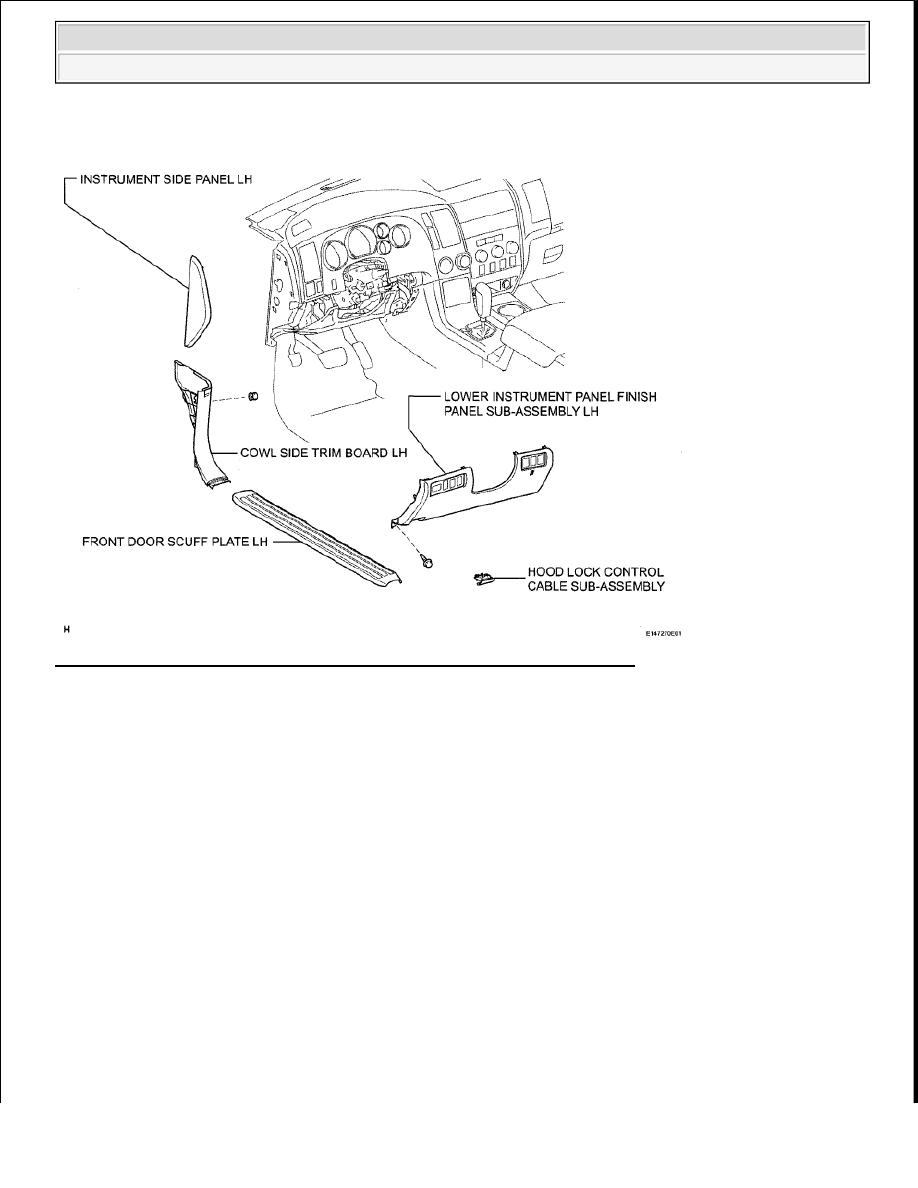

Fig. 43: Identifying Theft Warning ECU Replacement Components (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra

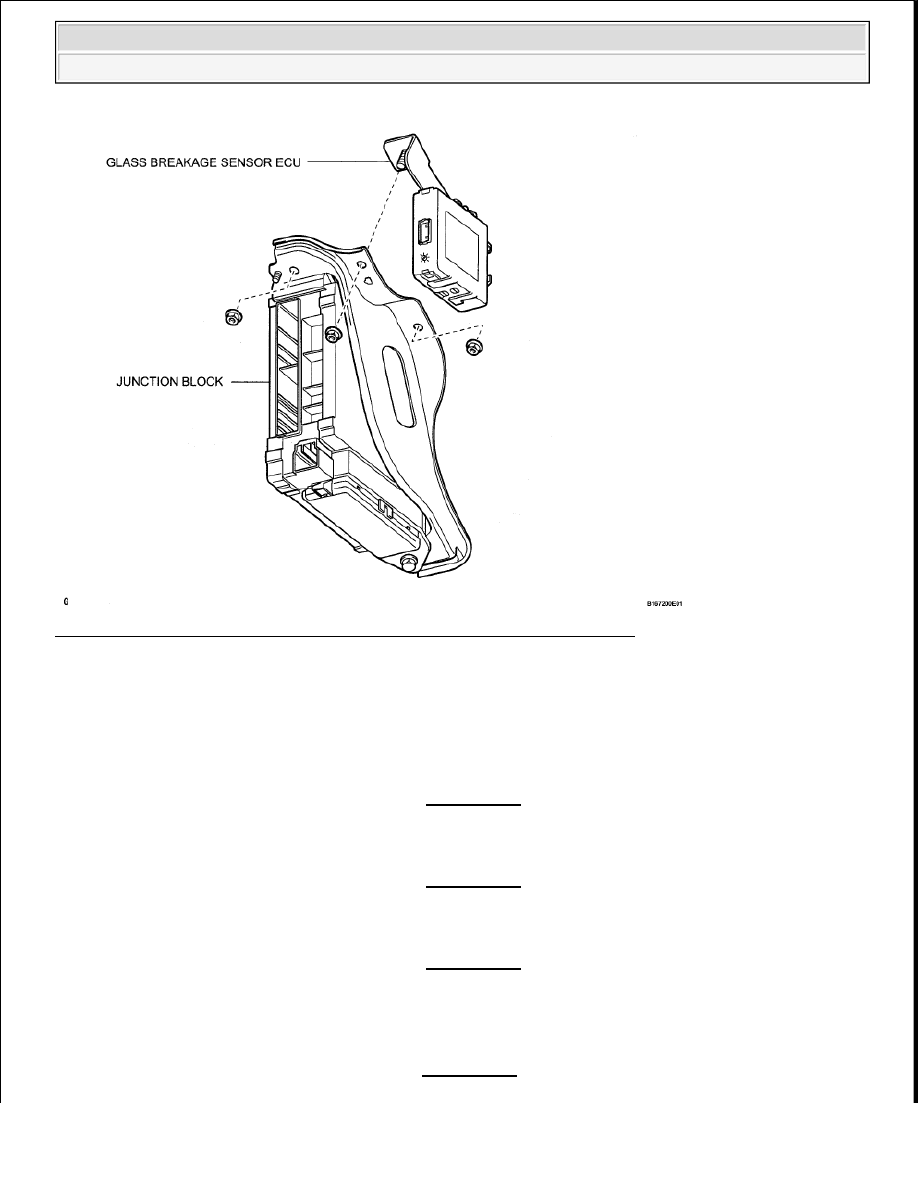

Fig. 44: Identifying Theft Warning ECU Replacement Components (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH

a. for Regular Cab:

Remove the front door scuff plate (see REMOVAL ).

b. for Double Cab:

Remove the front door scuff plate (see REMOVAL ).

c. for Crew Max:

Remove the front door scuff plate (see REMOVAL ).

2. REMOVE COWL SIDE TRIM BOARD LH

a. for Regular Cab:

Remove the cowl side trim board (see REMOVAL ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra































b. for Double Cab:

Remove the cowl side trim board (see REMOVAL ).

c. for Crew Max:

Remove the cowl side trim board (see REMOVAL ).

3. REMOVE INSTRUMENT SIDE PANEL LH

a. for Column Shift Type:

Remove the instrument side panel (See REMOVAL ).

b. for Floor Shift Type:

Remove the instrument side panel (See REMOVAL ).

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

a. for Column Shift Type:

Remove the instrument panel finish panel (See REMOVAL ).

b. for Floor Shift Type:

Remove the instrument panel finish panel (See REMOVAL ).

5. REMOVE GLASS BREAKAGE SENSOR ECU

a. Disconnect the connectors.

b. Remove the 2 nuts and junction block.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra

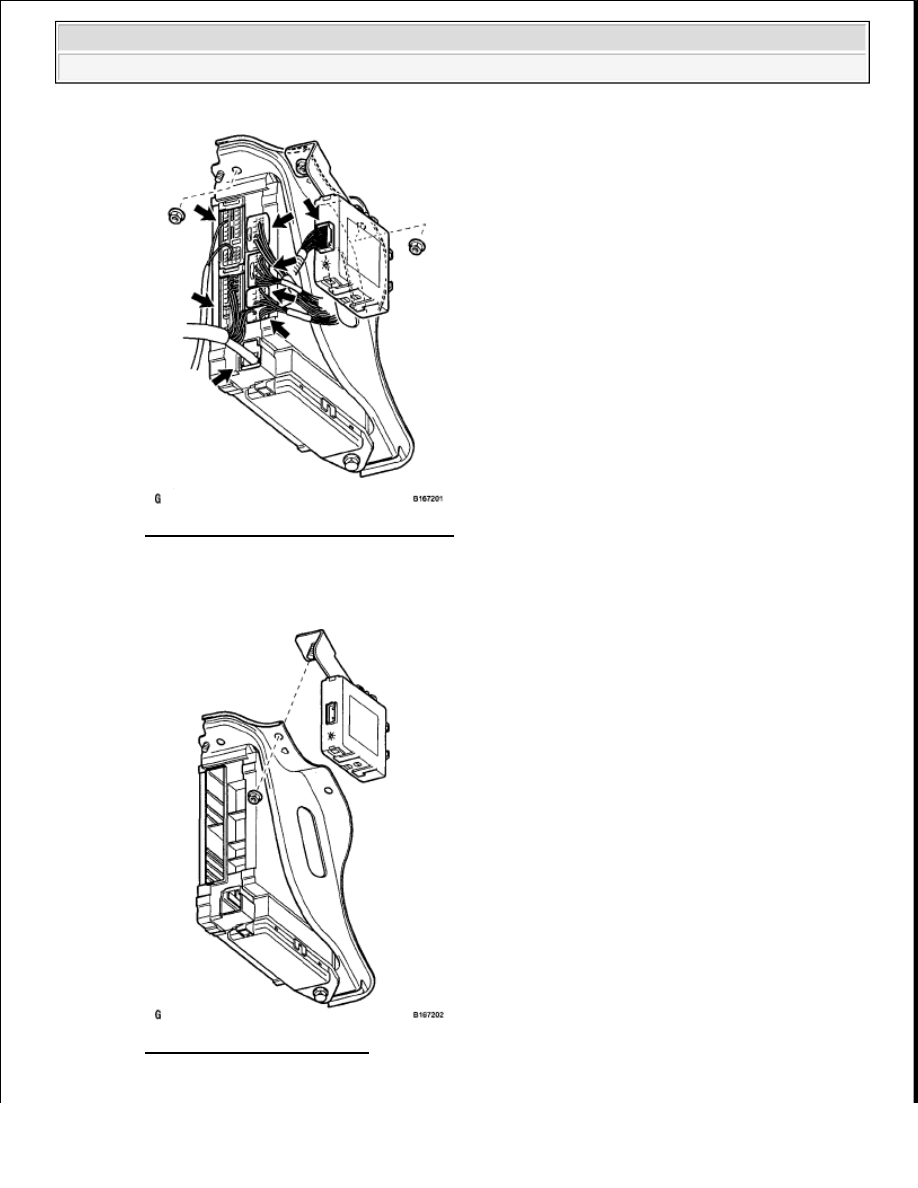

Fig. 45: Identifying Junction Block Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the nut and ECU.

Fig. 46: Identifying ECU Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra
