3. INSTALL INSTRUMENT PANEL CUP HOLDER ASSEMBLY (See INSTALLATION )

4. INSTALL LOWER INSTRUMENT CLUSTER FINISH PANEL (See INSTALLATION )

5. INSTALL FRONT ASH RECEPTACLE BOX SUB-ASSEMBLY

6. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See INSTALLATION )

7. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

8. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

9. INSTALL CENTER LOWER INSTRUMENT COVER (See INSTALLATION )

10. INSTALL COWL SIDE TRIM BOARD LH

a. for Regular Cab:

Install the cowl side trim board (see INSTALLATION ).

b. for Double Cab:

Install the cowl side trim board (See INSTALLATION ).

c. for Crew Max:

Install the cowl side trim board (see INSTALLATION ).

11. INSTALL FRONT DOOR SCUFF PLATE LH

a. for Regular Cab:

Install the front door scuff plate (see INSTALLATION ).

b. for Double Cab:

Install the front door scuff plate (See INSTALLATION ).

c. for CrewMax:

Install the front door scuff plate (see INSTALLATION ).

GLASS BREAKAGE SENSOR (FOR FLOOR SHIFT TYPE)

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra

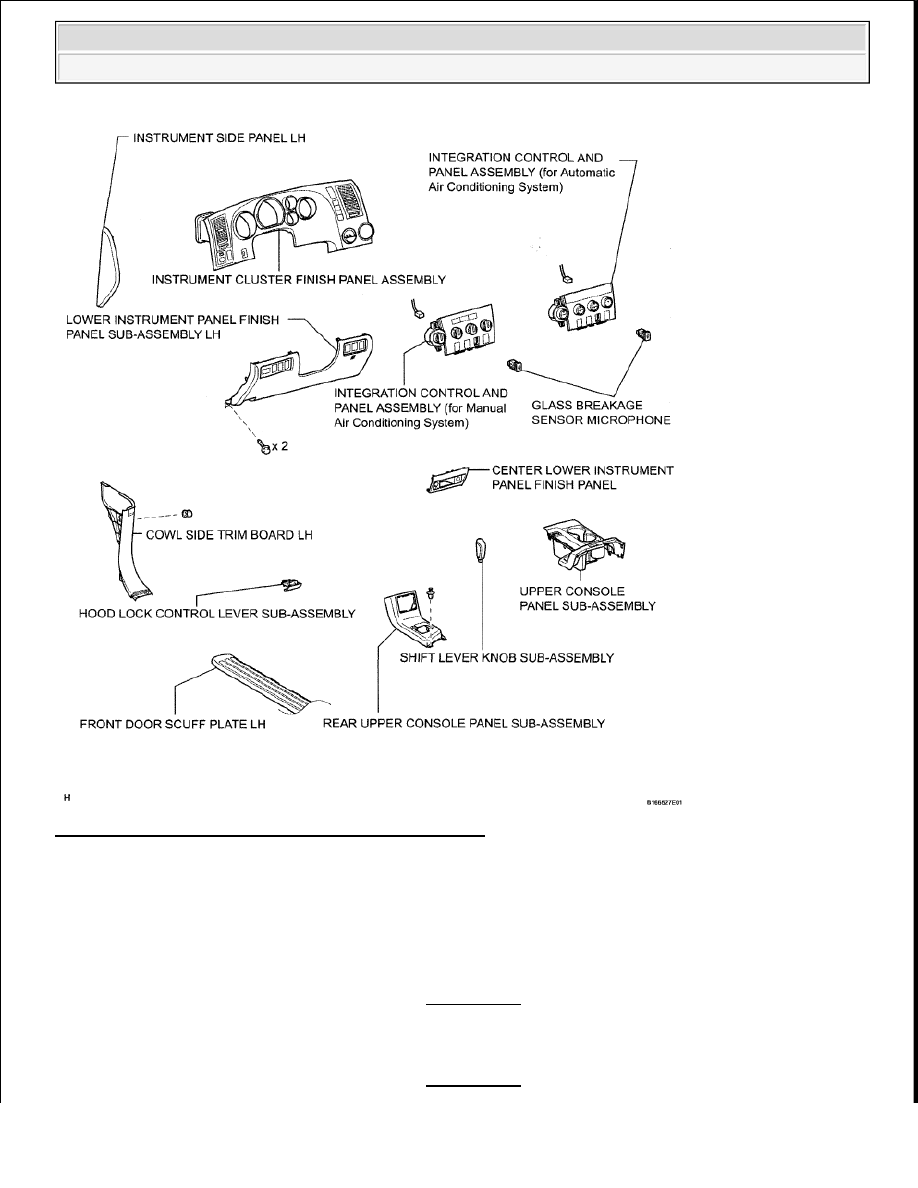

Fig. 34: Identifying Glass Breakage Sensor Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH

a. for Regular Cab:

Remove the front door scuff plate (see REMOVAL ).

b. for Double Cab:

Remove the front door scuff plate (see REMOVAL ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra































c. for CrewMax:

Remove the front door scuff plate (see REMOVAL ).

2. REMOVE COWL SIDE TRIM BOARD LH

a. for Regular Cab:

Remove the cowl side trim board (see REMOVAL ).

b. for Double Cab:

Remove the cowl side trim board (see REMOVAL ).

c. for Crew Max:

Remove the cowl side trim board (see REMOVAL ).

3. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

5. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See REMOVAL )

6. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (See REMOVAL )

7. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

8. REMOVE REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

9. REMOVE CENTER LOWER INSTRUMENT PANEL FINISH PANEL (See REMOVAL )

10. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY

a. Detach the 4 clips.

b. Disconnect the connector and remove the panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra

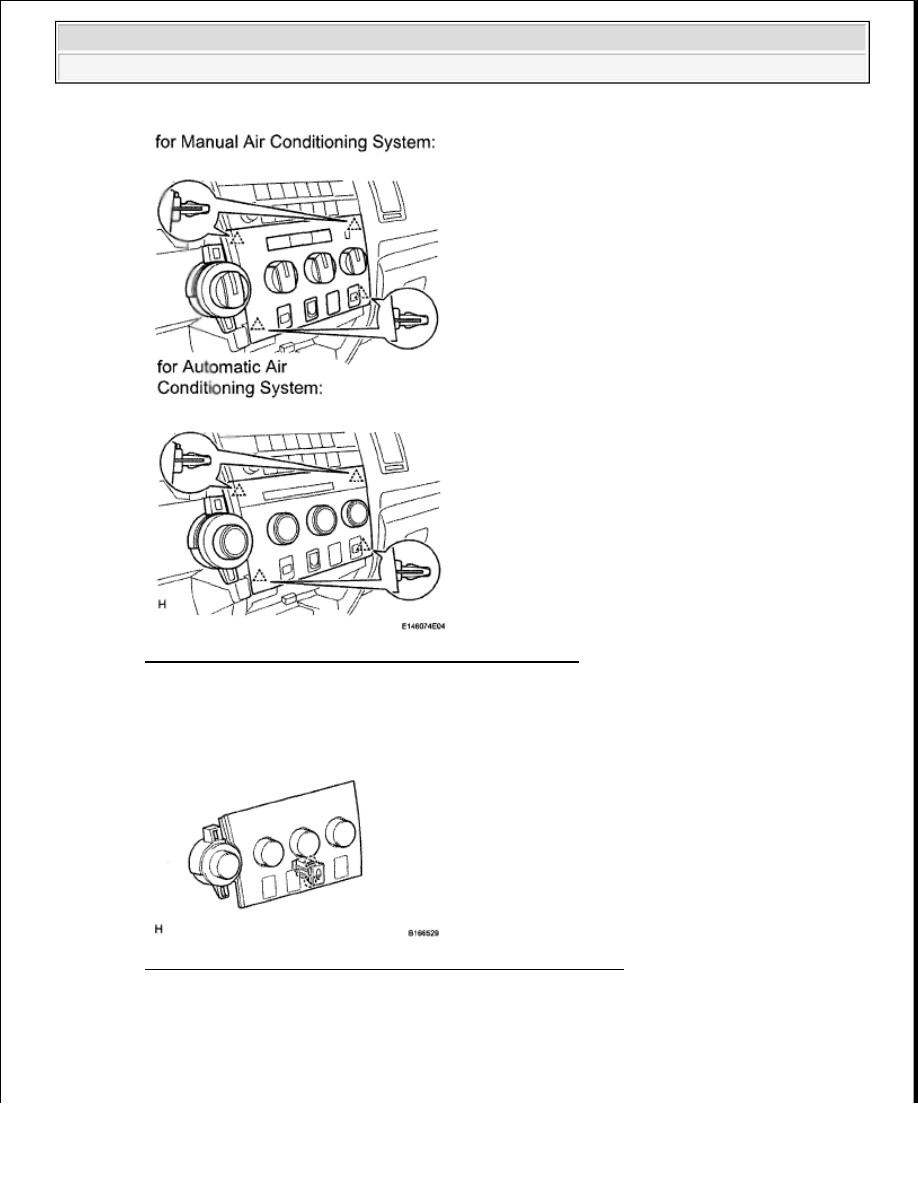

Fig. 35: Identifying Integration Control And Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. REMOVE GLASS BREAKAGE SENSOR MICROPHONE

a. Detach the 2 claws and remove the sensor.

Fig. 36: Identifying Glass Breakage Sensor Microphone Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL GLASS BREAKAGE SENSOR MICROPHONE



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra
