Fig. 29: Identifying Glass Breakage Sensor Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

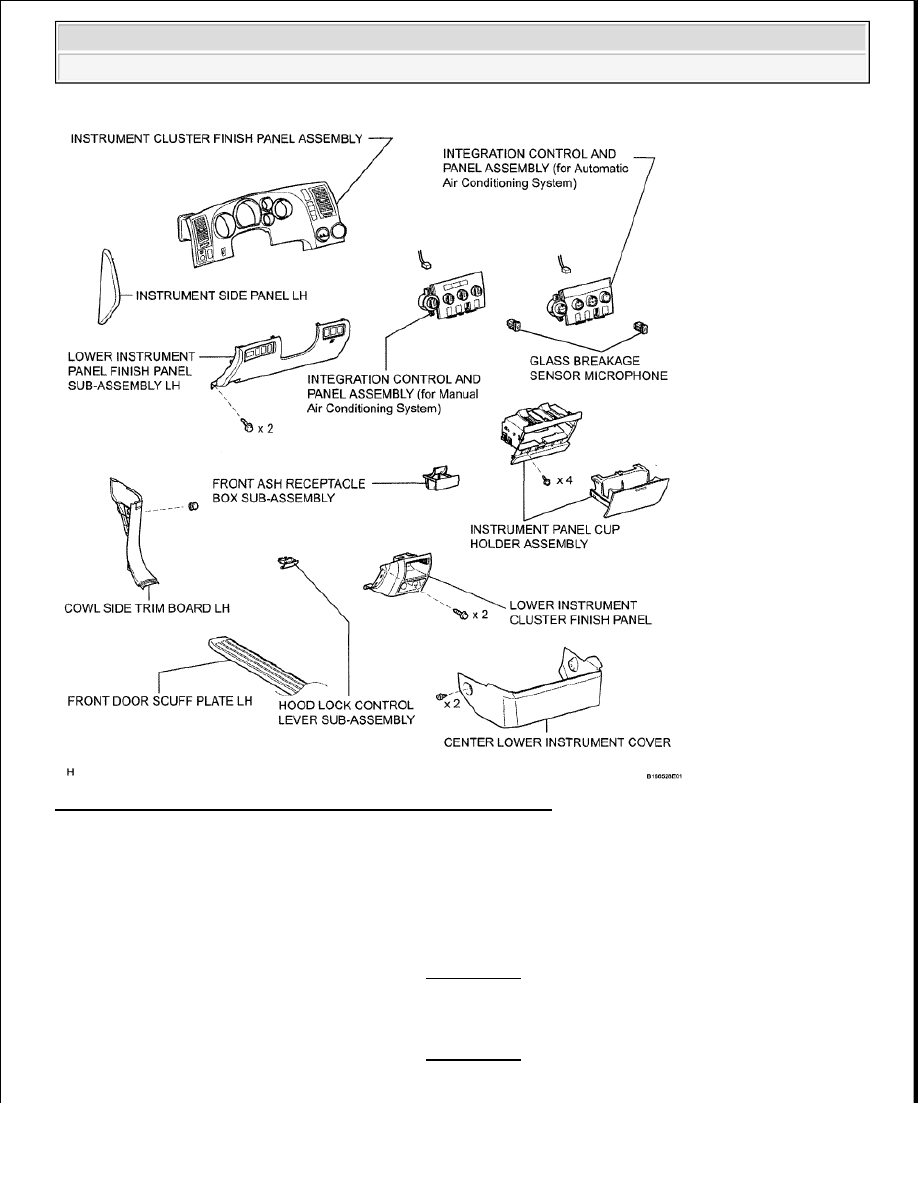

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH

a. for Regular Cab:

Remove the front door scuff plate (see REMOVAL ).

b. for Double Cab:

Remove the front door scuff plate (see REMOVAL ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra































c. for Crew Max:

Remove the front door scuff plate (see REMOVAL ).

2. REMOVE COWL SIDE TRIM BOARD LH

a. for Regular Cab:

Remove the cowl side trim board (see REMOVAL ).

b. for Double Cab:

Remove the cowl side trim board (see REMOVAL ).

c. for Crew Max:

Remove the cowl side trim board (see REMOVAL ).

3. REMOVE CENTER LOWER INSTRUMENT COVER (See REMOVAL )

4. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

6. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See REMOVAL )

7. REMOVE FRONT ASH RECEPTACLE BOX SUB-ASSEMBLY

8. REMOVE LOWER INSTRUMENT CLUSTER FINISH PANEL (See REMOVAL )

9. REMOVE INSTRUMENT PANEL CUP HOLDER ASSEMBLY (See REMOVAL )

10. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY

a. Detach the 4 clips.

b. Disconnect the connector and remove the panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra

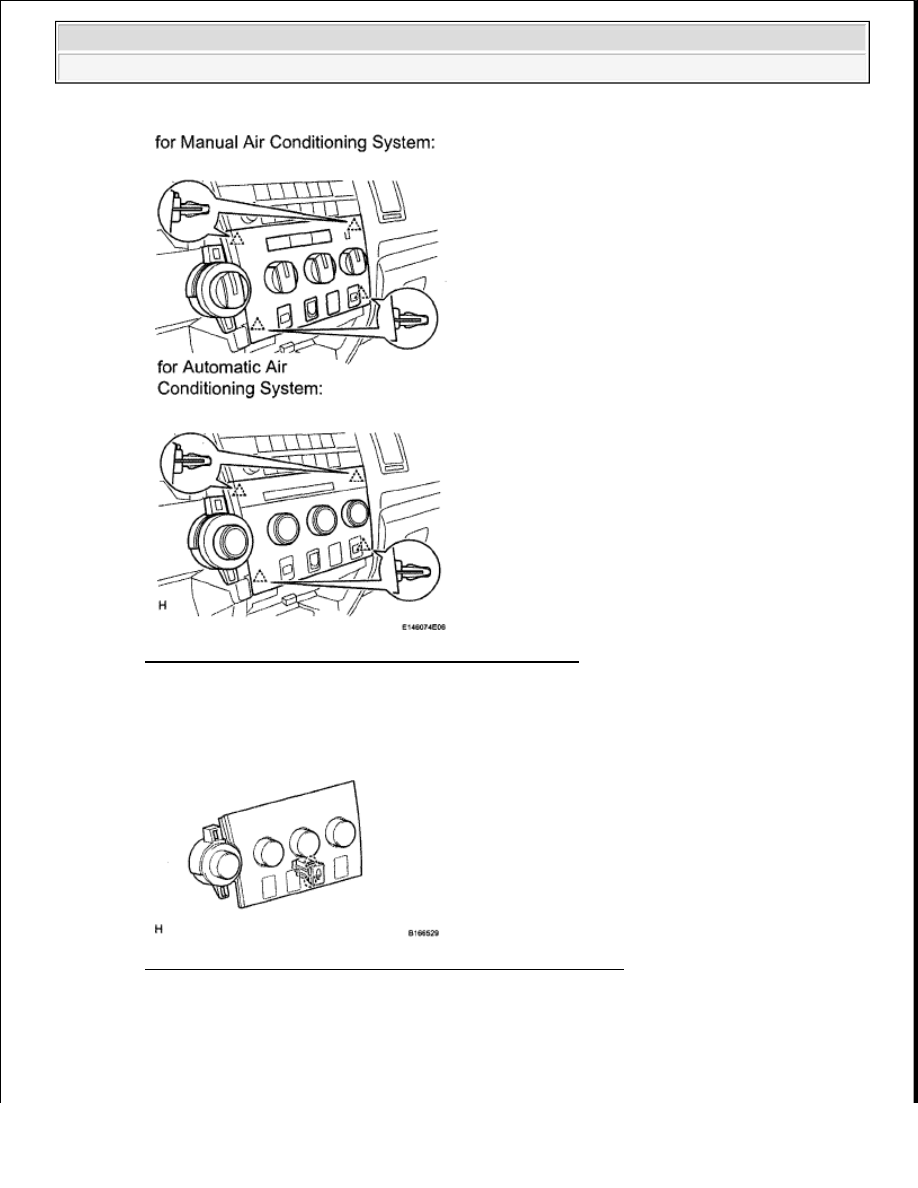

Fig. 30: Identifying Integration Control And Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. REMOVE GLASS BREAKAGE SENSOR MICROPHONE

a. Detach the 2 claws and remove the sensor.

Fig. 31: Identifying Glass Breakage Sensor Microphone Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL GLASS BREAKAGE SENSOR MICROPHONE



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra































a. Attach the 2 claws to install the sensor.

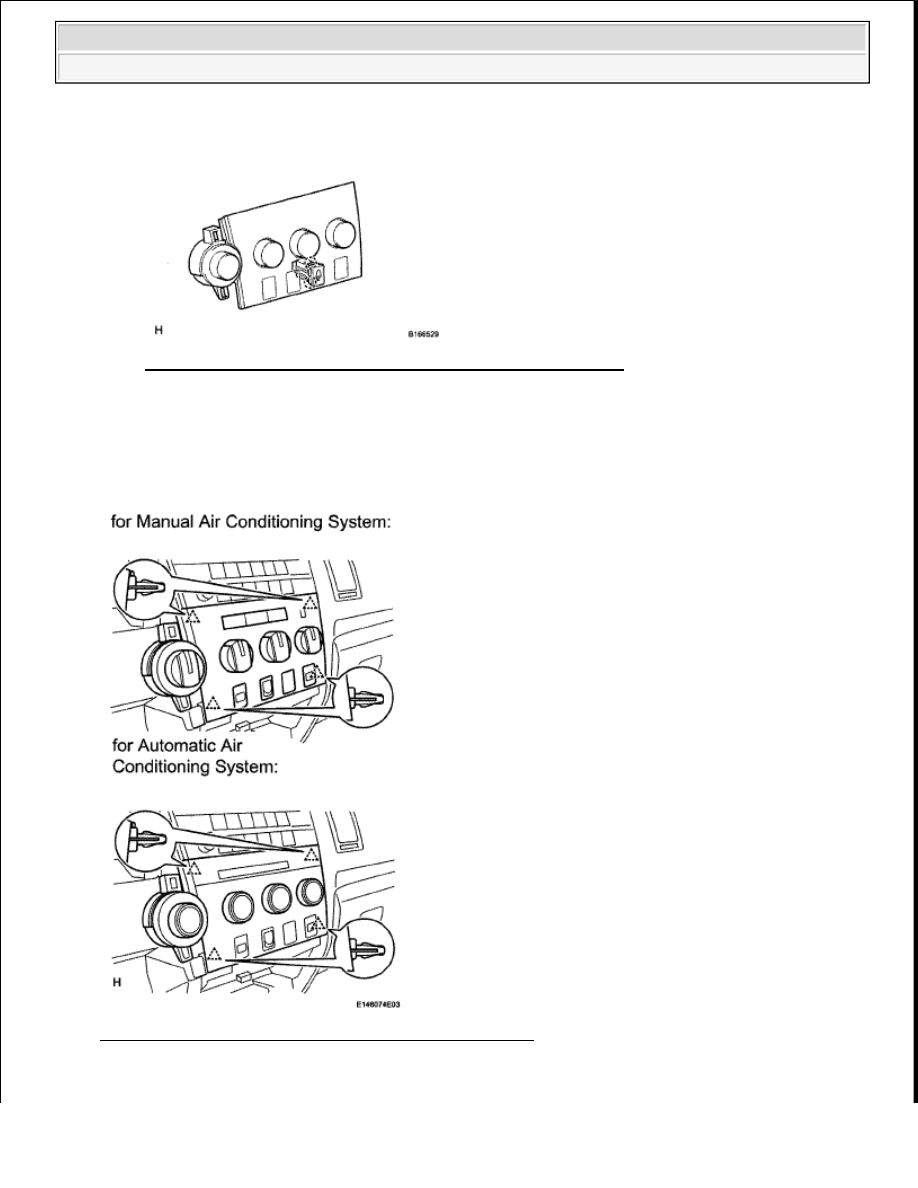

Fig. 32: Identifying Glass Breakage Sensor Microphone Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY

a. Connect the connector.

b. Attach the 4 clips to install the panel.

Fig. 33: Identifying Integration Control And Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
