Toyota Tundra. Manual - part 2872

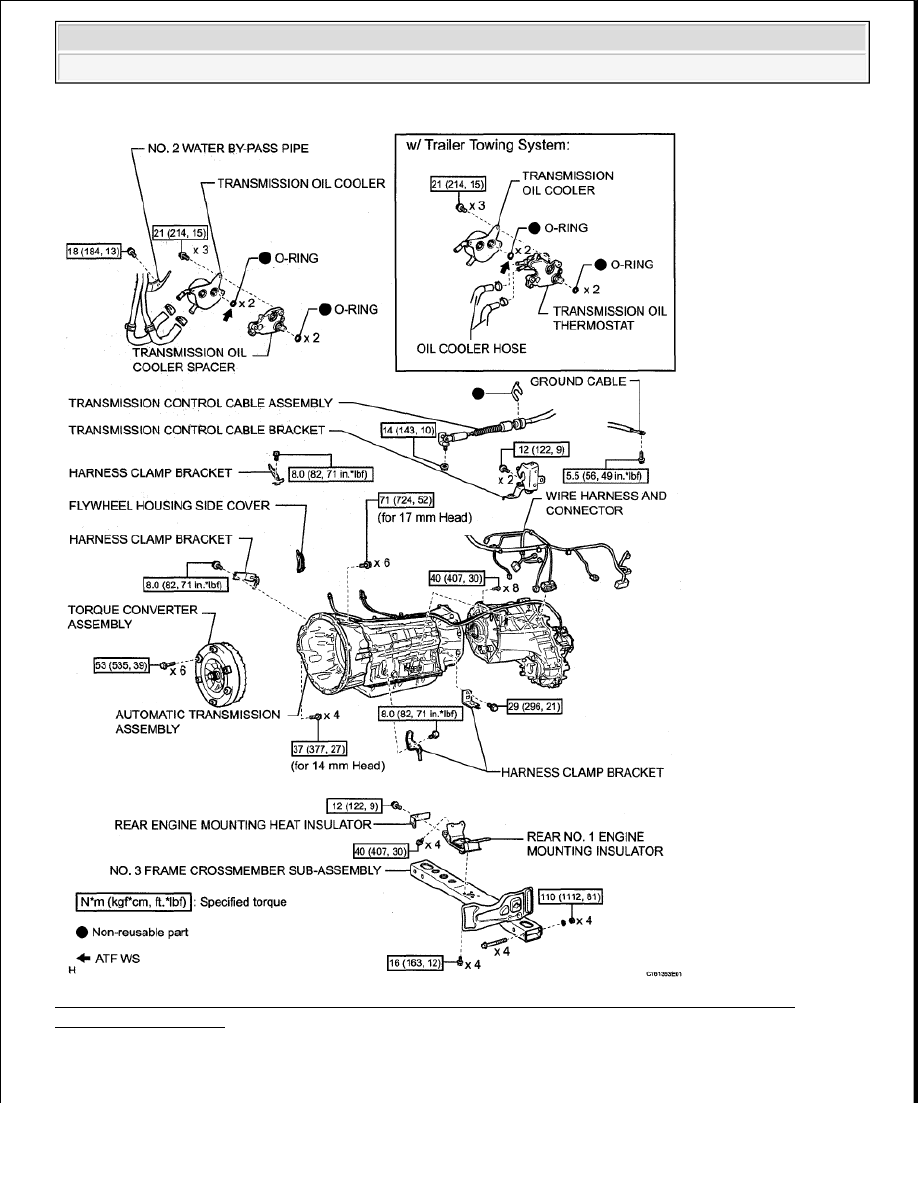

Fig. 295: Identifying Automatic Transmission Assembly Replacement Components With Torque
Specifications (4 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































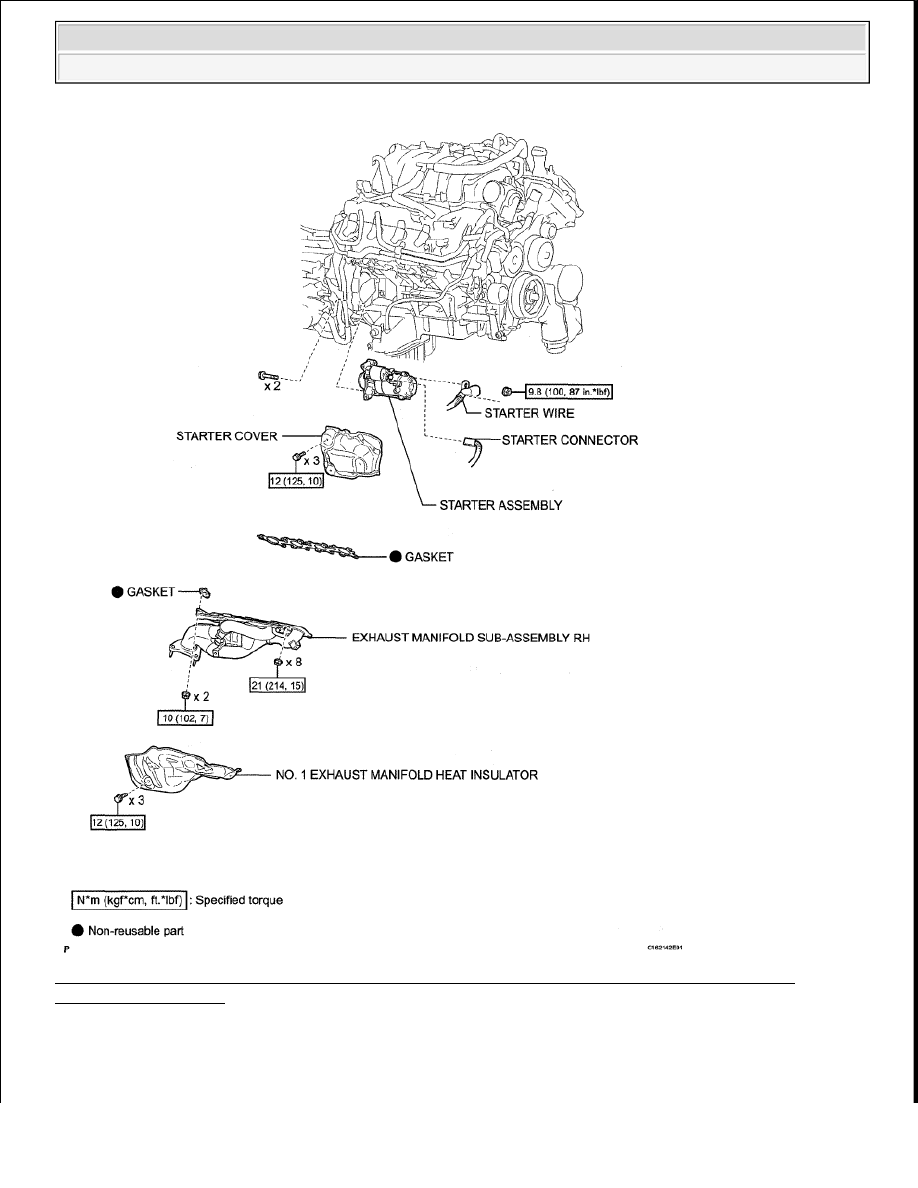

Fig. 296: Identifying Automatic Transmission Assembly Replacement Components With Torque
Specifications (5 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE NO. 1 ENGINE UNDER COVER

3. DRAIN AUTOMATIC TRANSMISSION FLUID (See REMOVAL )

4. DRAIN ENGINE COOLANT (See REPLACEMENT (1GR-FE), REPLACEMENT (2UZ-FE) and

REPLACEMENT (3UR-FE) )

5. REMOVE FRONT PROPELLER SHAFT ASSEMBLY

a. Remove the front propeller shaft (seeREMOVAL ).

6. REMOVE PROPELLER SHAFT ASSEMBLY

a. Remove the propeller shaft (see REMOVAL ).

7. REMOVE FRONT EXHAUST PIPE ASSEMBLY

a. for Regular Cab Standard Deck:

Remove the front exhaust pipe (see REMOVAL (1GR-FE), REMOVAL (2UZ-FE) and
REMOVAL (3UR-FE) ).

b. except Regular Cab Standard Deck:

Remove the front exhaust pipe (see REMOVAL (1GR-FE),REMOVAL (2UZ-FE) and
REMOVAL (3UR-FE) ).

8. DISCONNECT TRANSMISSION CONTROL CABLE ASSEMBLY

a. Remove the nut and clip, and disconnect the shift control cable.

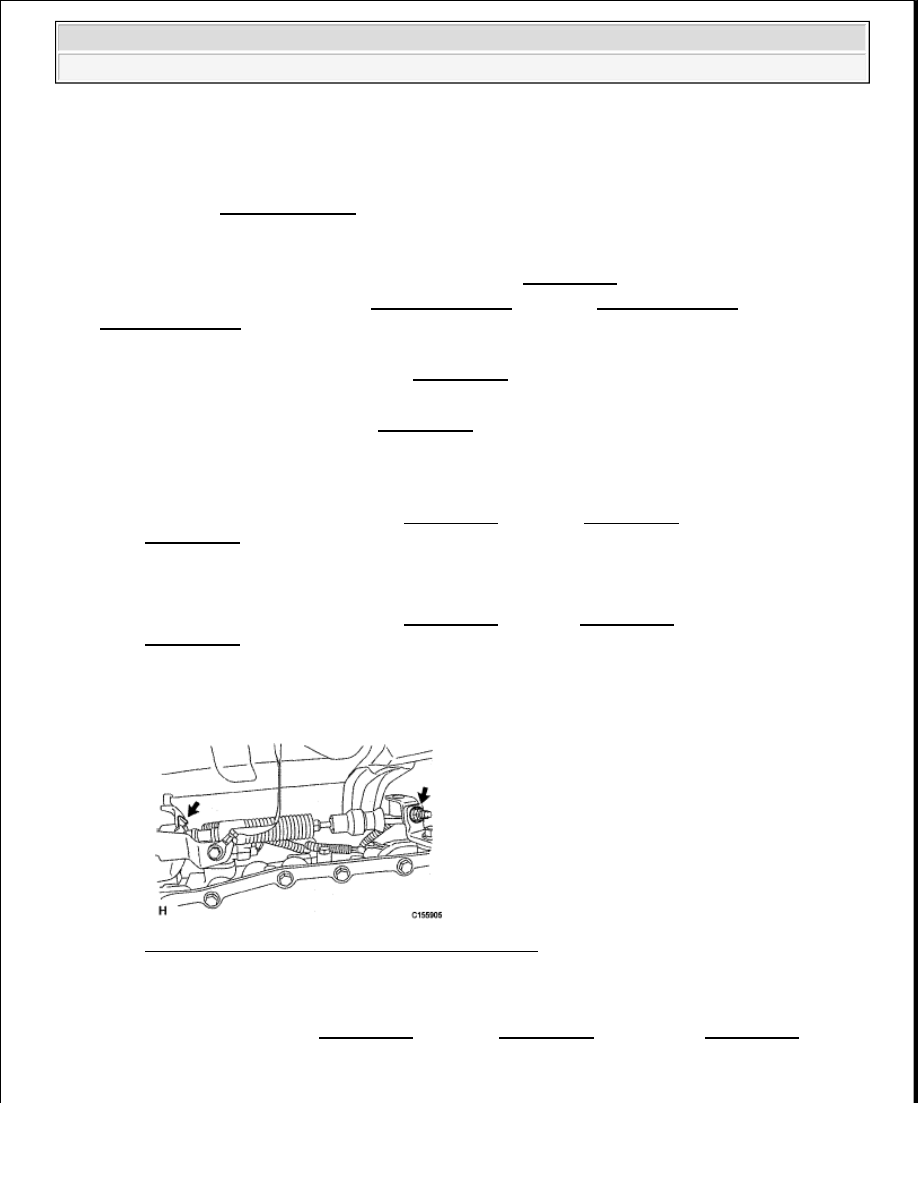

Fig. 297: Locating Shift Control Cable Nut & Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE STARTER ASSEMBLY

a. Remove the starter (see REMOVAL (1GR-FE), REMOVAL (2UZ-FE) and REMOVAL (3UR-

FE) ).

10. REMOVE DRIVE PLATE AND TORQUE CONVERTER CLUTCH SETTING BOLT

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































a. Remove the flywheel housing side cover.

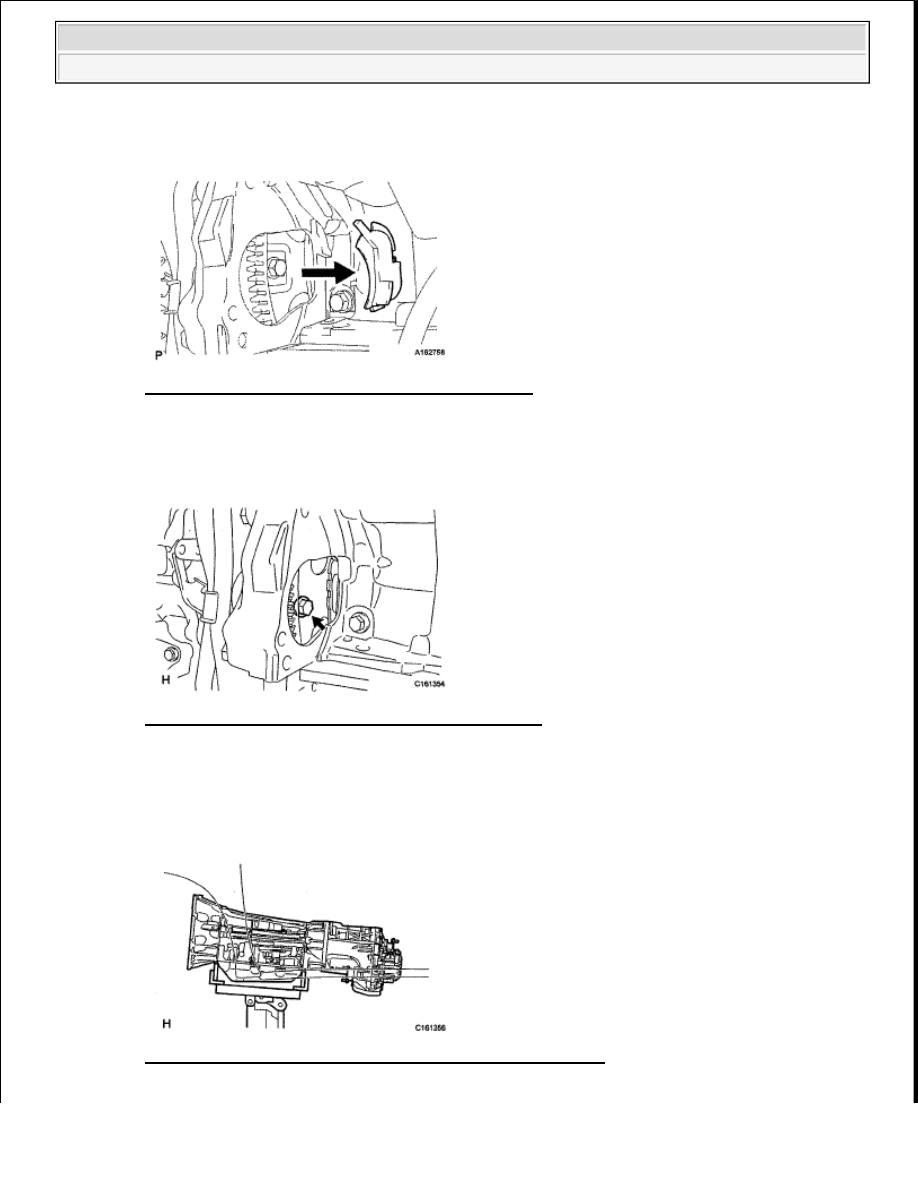

Fig. 298: Identifying Flywheel Housing Side Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Turn the crankshaft to gain access to the 6 bolts and remove the bolts while holding the crankshaft

pulley setting bolt with a wrench.

Fig. 299: Identifying Crankshaft Pulley Setting Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. SUPPORT AUTOMATIC TRANSMISSION ASSEMBLY

a. Support the transmission with a transmission jack. Lift the transmission slightly from the

crossmember.

Fig. 300: Supporting Transmission With Transmission Jack
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
