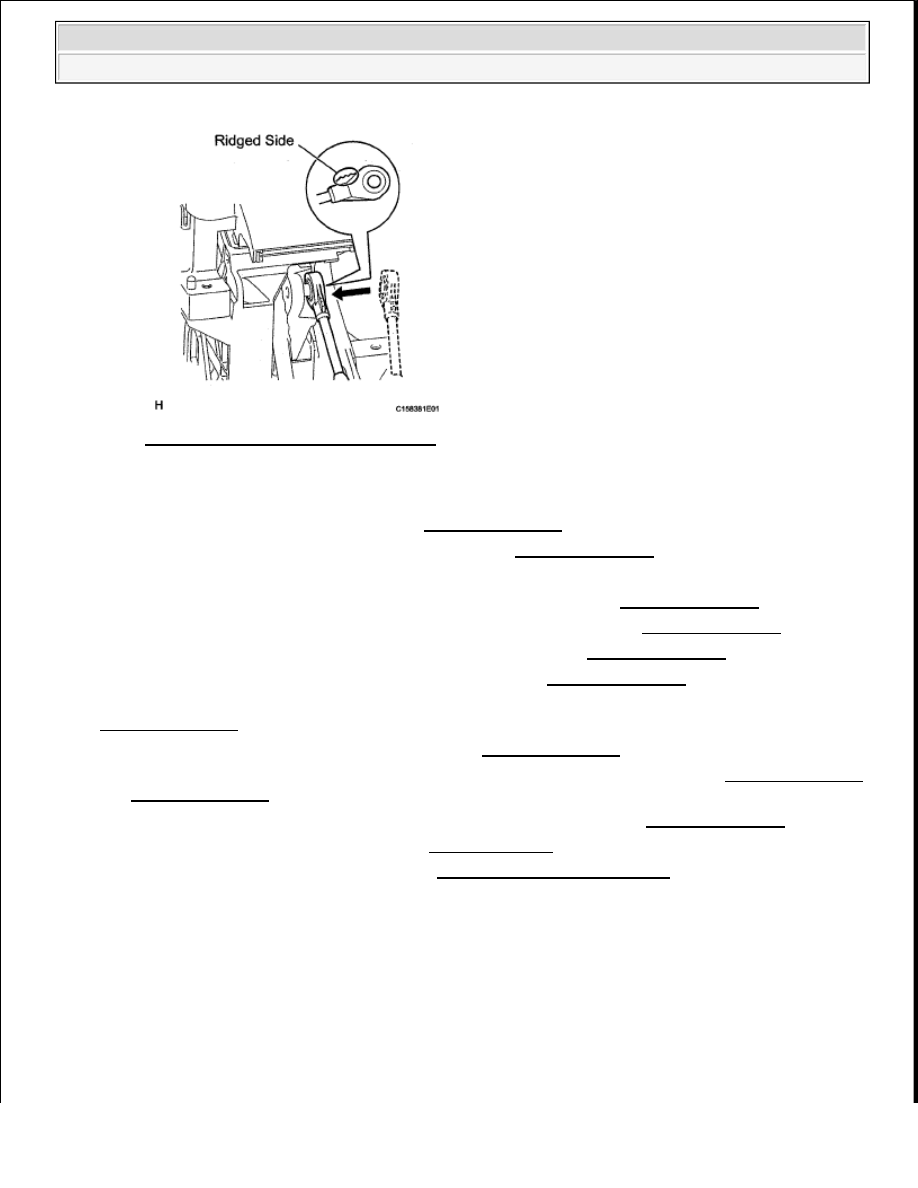

Fig. 291: Locating Control Cable End
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Connect the 2 connectors.

2. INSTALL FRONT CONSOLE BOX (See INSTALLATION )

3. INSTALL REAR CONSOLE BOX ASSEMBLY (See INSTALLATION )

4. INSTALL CONSOLE BOX CARPET

5. INSTALL REAR CONSOLE END PANEL SUB-ASSEMBLY (See INSTALLATION )

6. INSTALL REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

7. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

8. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (See INSTALLATION )

9. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

10. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

11. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See INSTALLATION

and INSTALLATION )

12. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )

13. ADJUST SHIFT LEVER POSITION (See ADJUSTMENT )

14. INSPECT SHIFT LEVER POSITION (See ON-VEHICLE INSPECTION )

AUTOMATIC TRANSMISSION ASSEMBLY

COMPONENTS



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

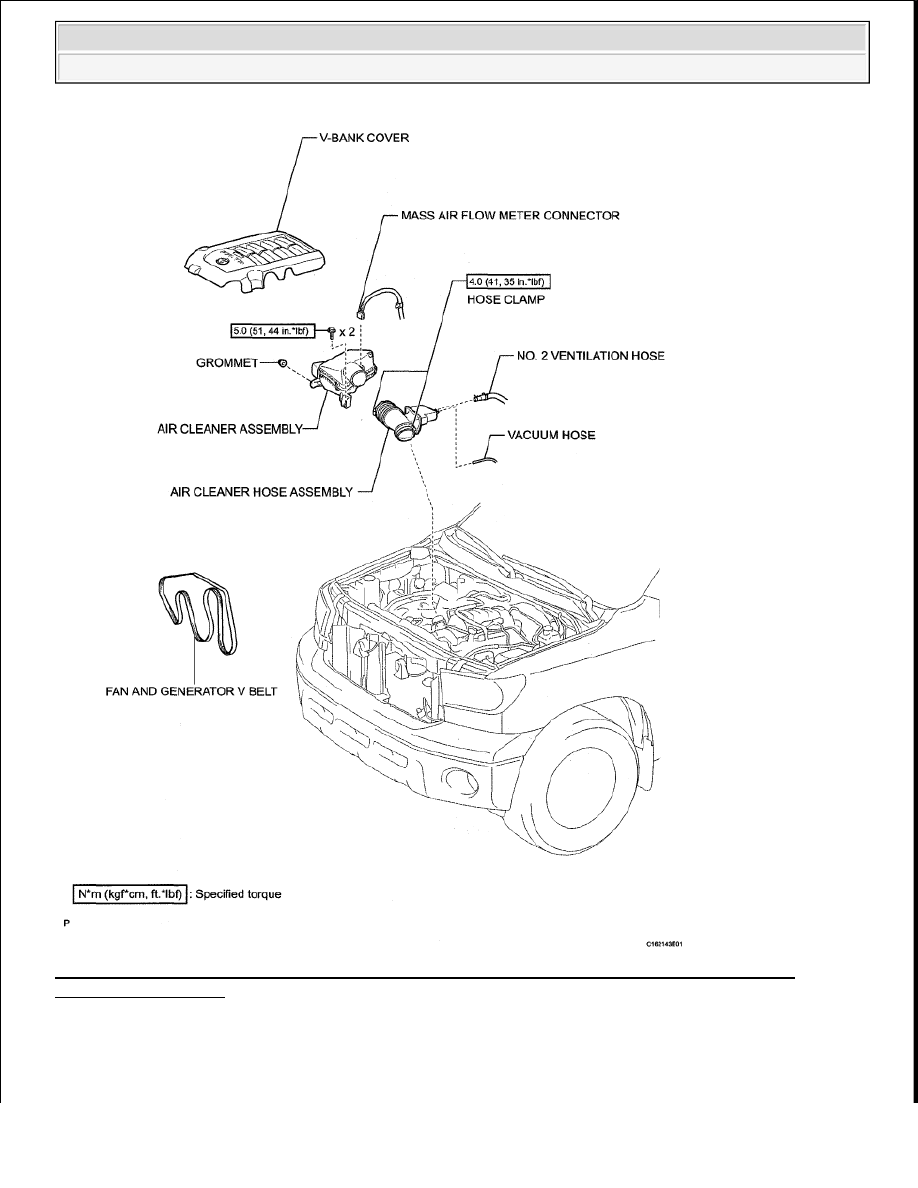

Fig. 292: Identifying Automatic Transmission Assembly Replacement Components With Torque
Specifications (1 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

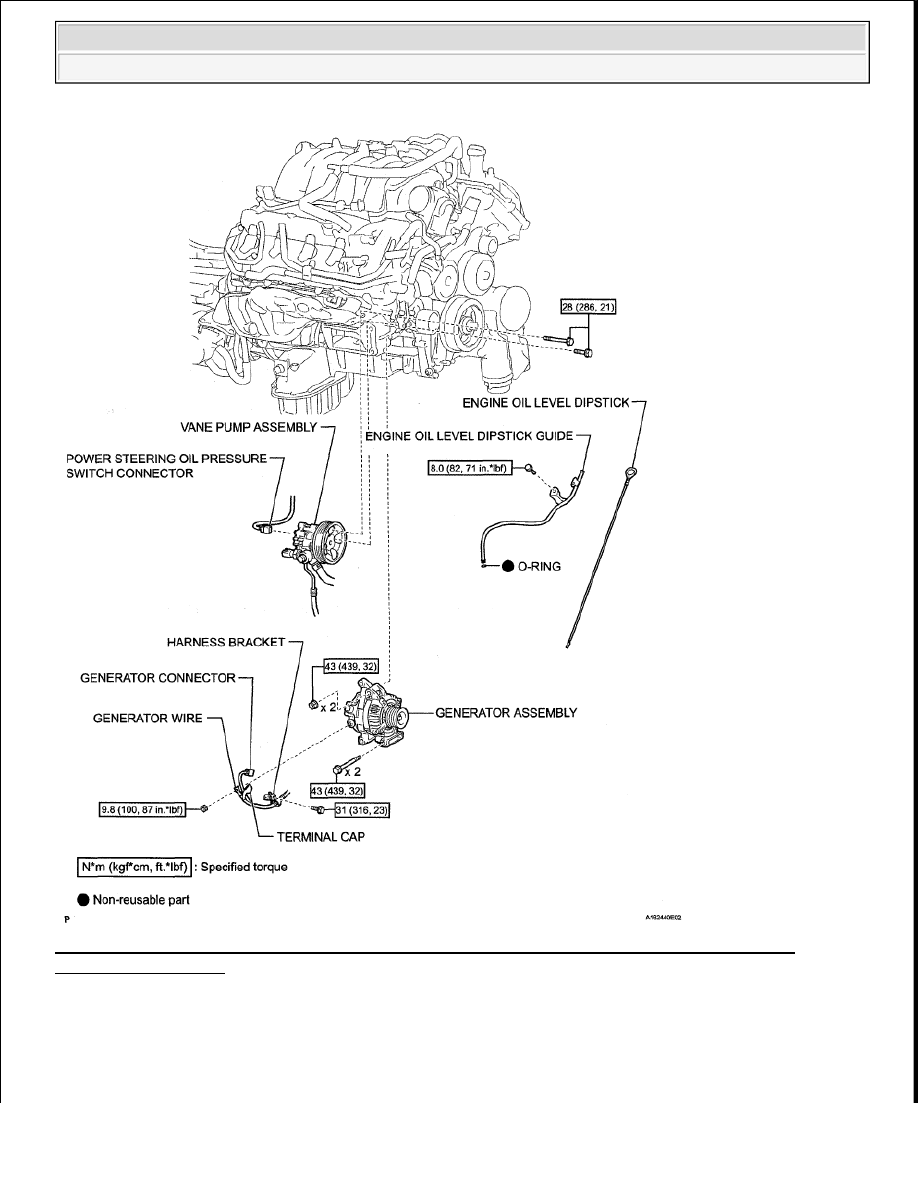

Fig. 293: Identifying Automatic Transmission Assembly Replacement Components With Torque
Specifications (2 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

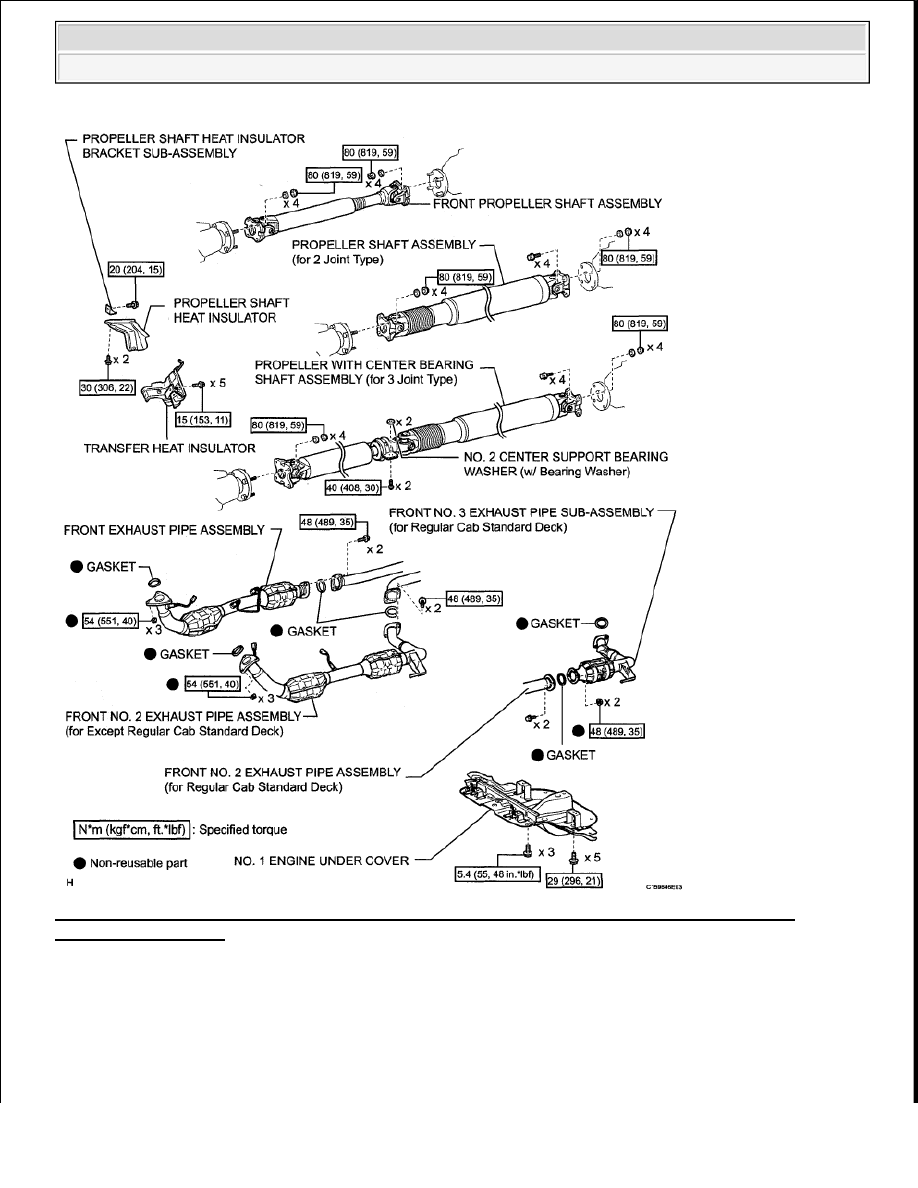

Fig. 294: Identifying Automatic Transmission Assembly Replacement Components With Torque
Specifications (3 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
