c. Check that the adjust case's spring is applying enough tension to the shift control cable. Then press

the lock piece to set the lock.

d. Return the cover of the adjust case to its original position.

e. Inspect the operation after the adjustment.

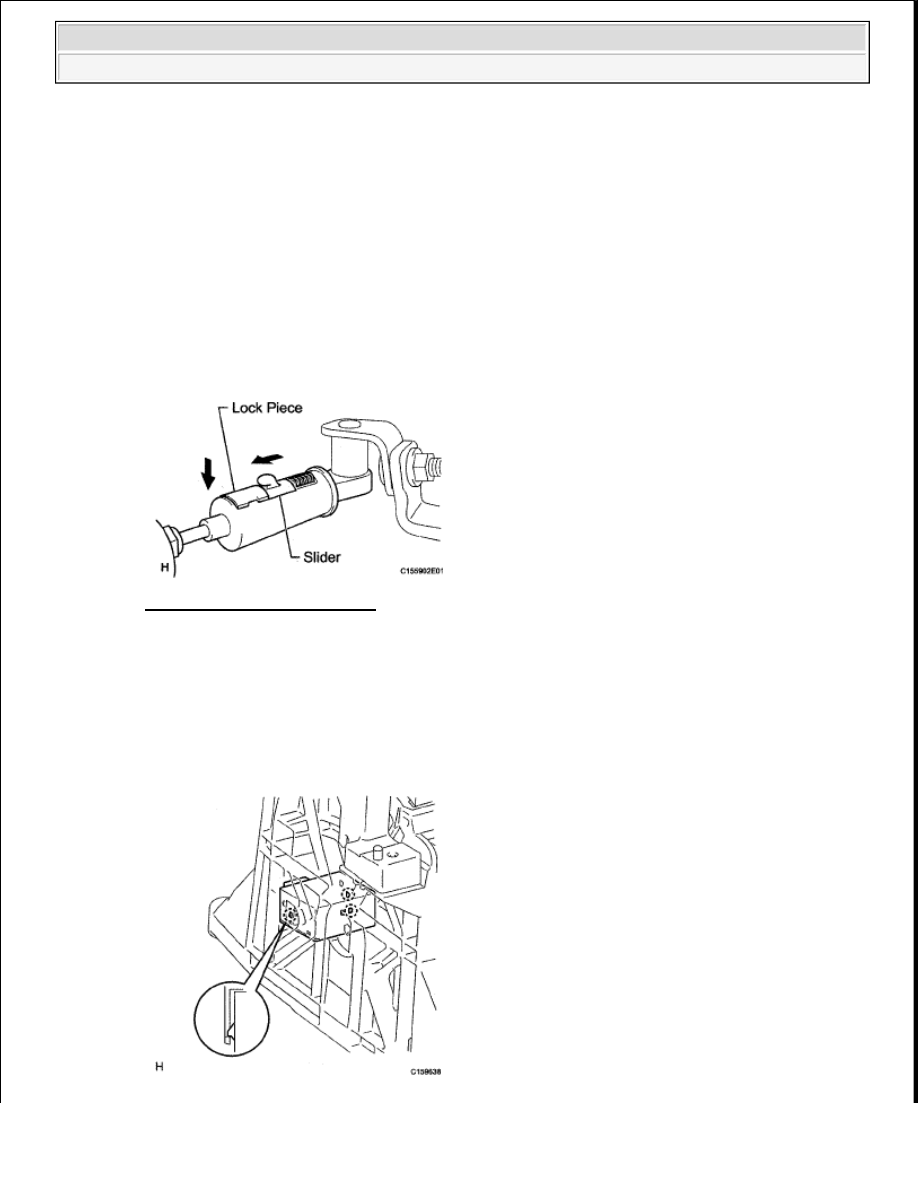

Fig. 283: Locating Shift Lever
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1. INSTALL SHIFT LOCK CONTROL ECU

a. Attach the 3 claws to install the ECU to the floor shift.

b. Connect the shift lock solenoid connector to the ECU.

NOTE:



Use your hand to push the lock piece. Do not use any tools.



Securely push the lock piece so that the slider's protrusion is
above the lock piece.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































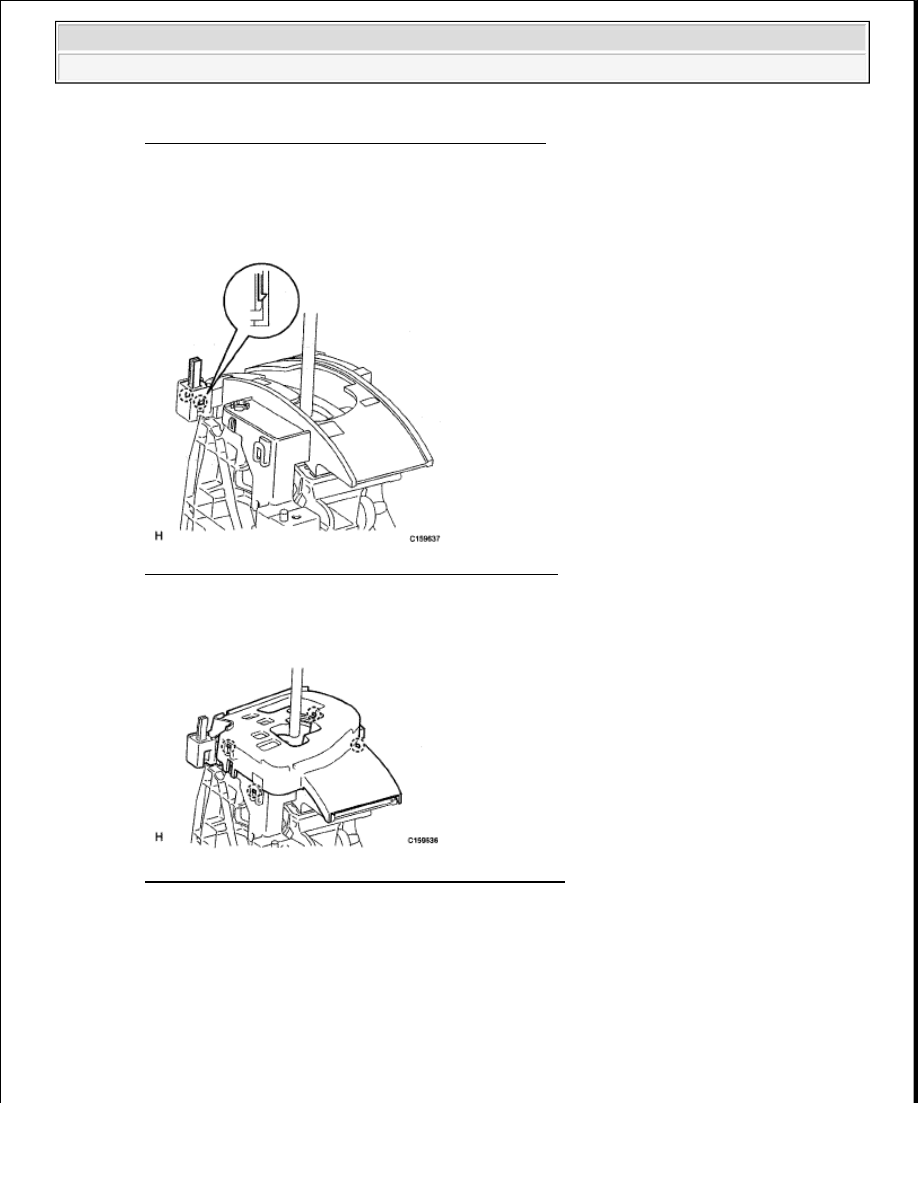

Fig. 284: Identifying Shift Lock Control ECU Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL SHIFT LOCK RELEASE BUTTON

a. Attach the 2 claws to install the button.

Fig. 285: Identifying Shift Lock Release Button Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 4 claws to install the position indicator housing.

Fig. 286: Identifying Position Indicator Housing Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL INDICATOR LIGHT WIRE SUB-ASSEMBLY

a. Align the wire with the key part of the position indicator housing lower, and install the wire. Then

rotate the wire clockwise until it locks.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































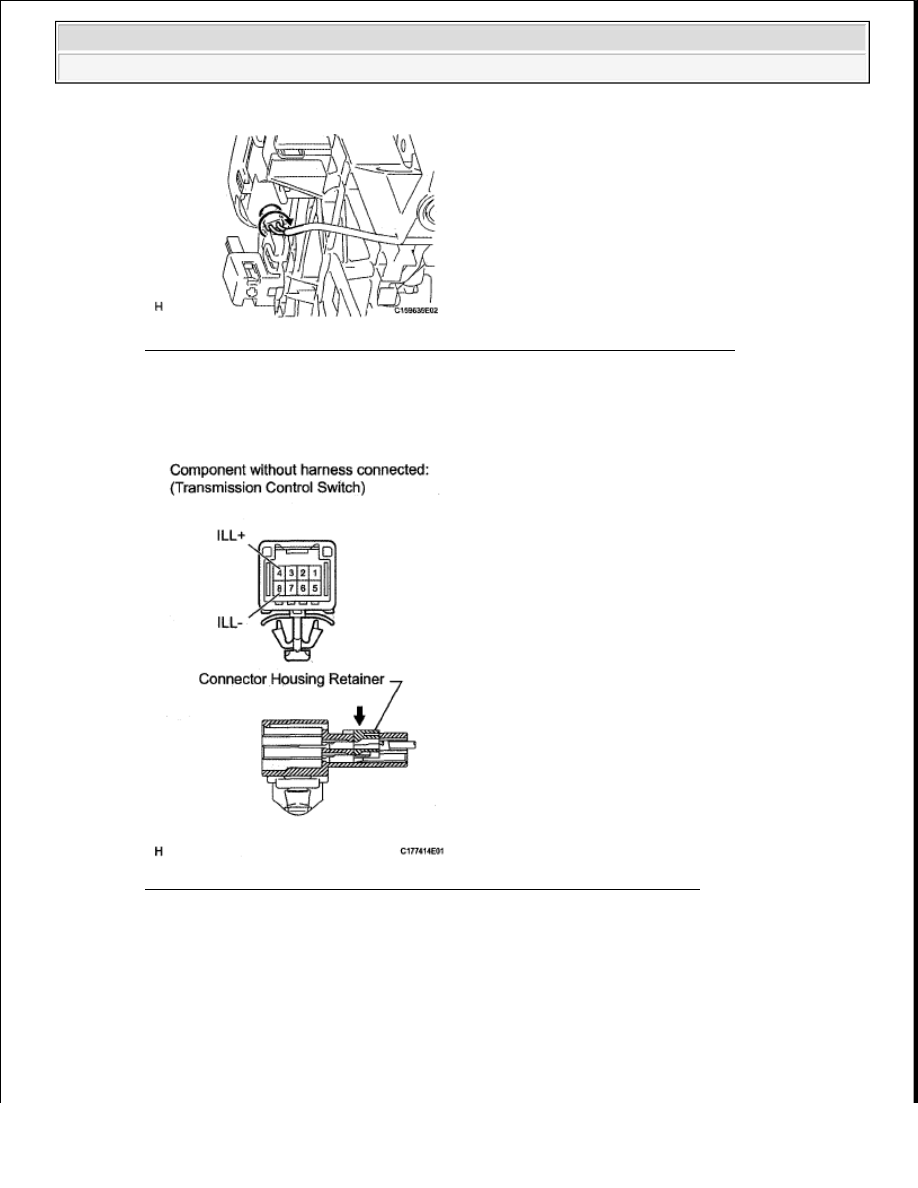

Fig. 287: Aligning Wire With Key Part Of Position Indicator Housing Lower
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Securely connect the 2 wire terminals to terminal 4 (ILL+) and 8 (ILL-) of the transmission control

switch connector. Then push the connector housing retainer to lock it.

Fig. 288: Identifying Transmission Control Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL TRANSMISSION FLOOR SHIFT ASSEMBLY

a. Install the floor shift with the 4 bolts. Tighten the bolts in the order shown below.

Torque: 14 N*m (143 kgf*cm, 10 ft.*lbf)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































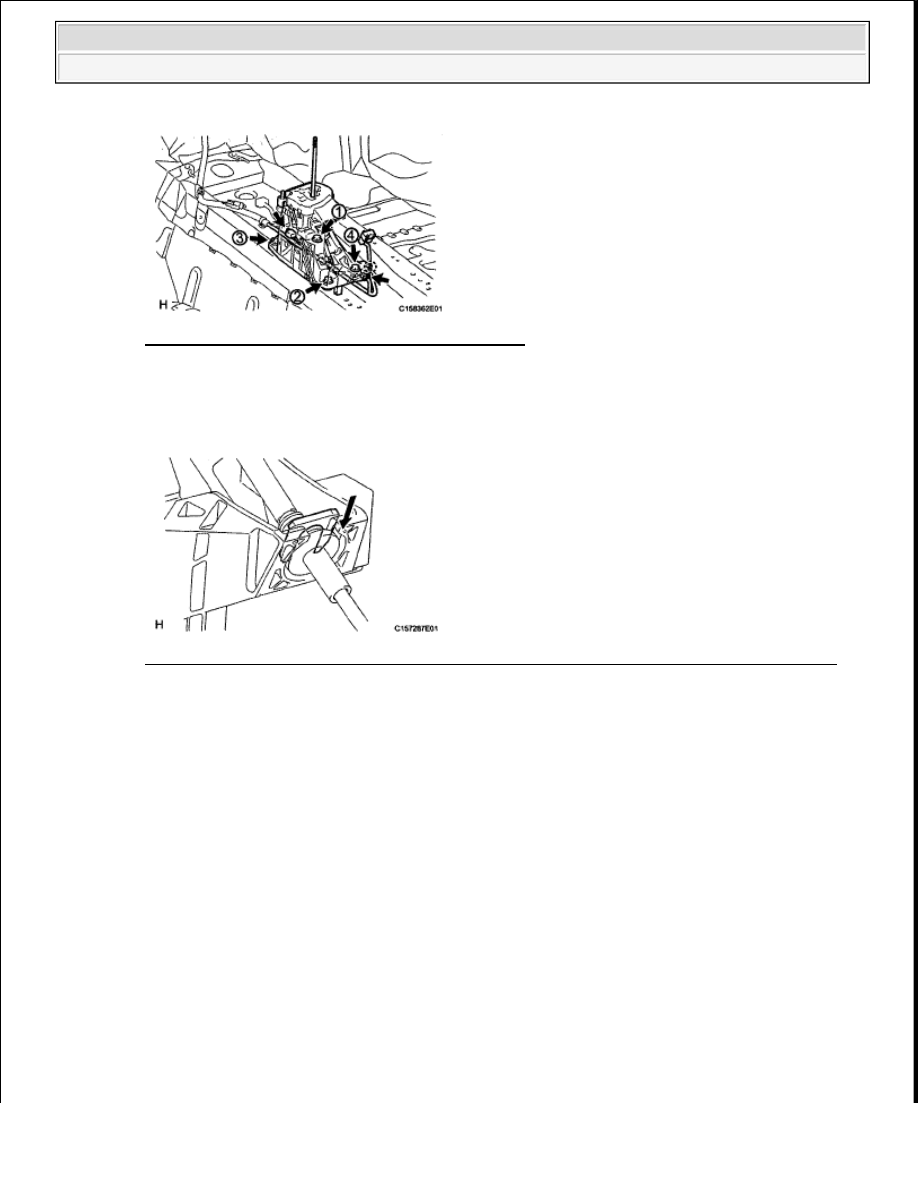

Fig. 289: Locating Transmission Floor Shift Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the cable outer of the transmission control cable to the shift lever retainer, and install a new

clip.

Fig. 290: Identifying Cable Outer Of Transmission Control Cable To Shift Lever Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the control cable end to the shift lever.

NOTE:

Make sure to install the cable end so that the inner cable is not
twisted. Confirm that the cable end's ridged side is facing upward.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
