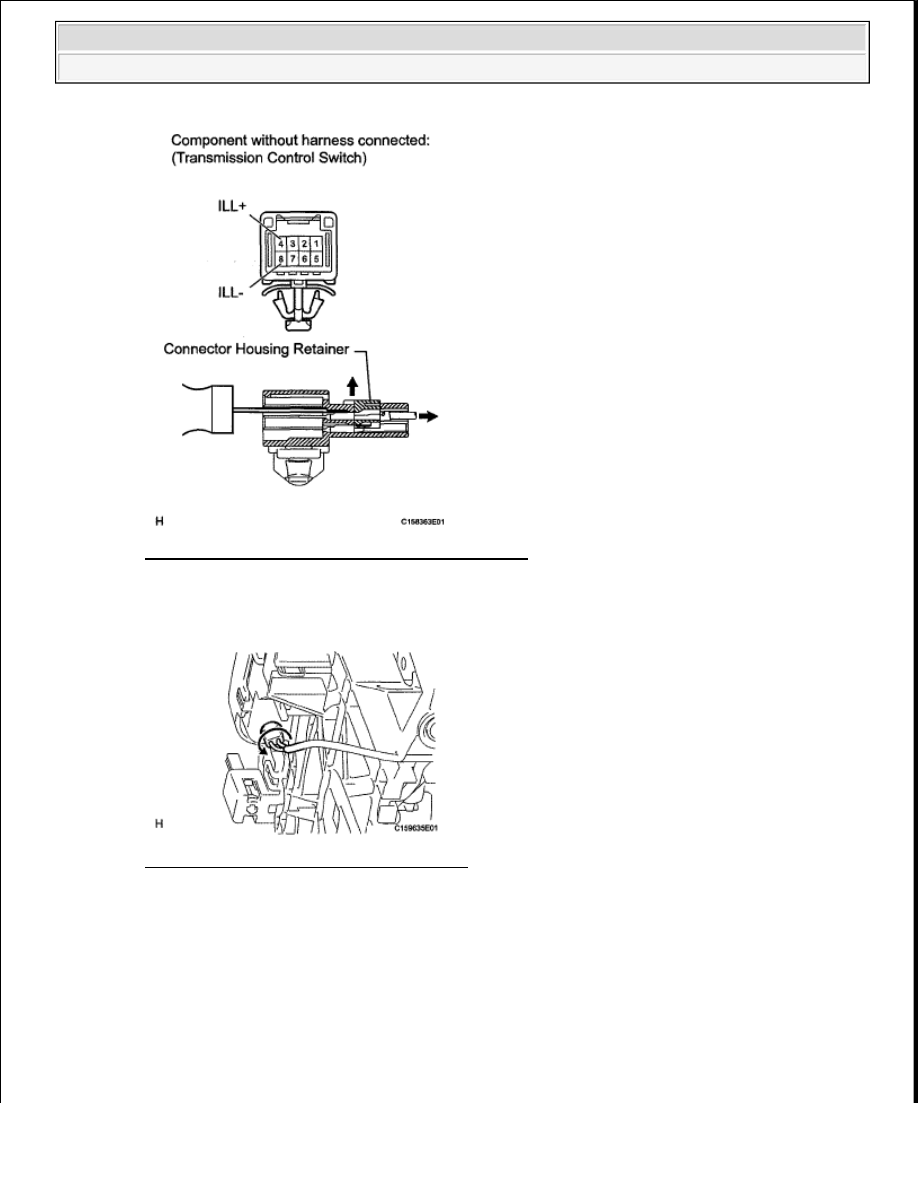

Fig. 276: Identifying Connector Housing Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Rotate the indicator light wire counterclockwise to align the key part and remove the wire.

Fig. 277: Identifying Indicator Light Wire
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE SHIFT LOCK RELEASE BUTTON

a. Detach the 4 claws and remove the position indicator housing from the floor shift.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

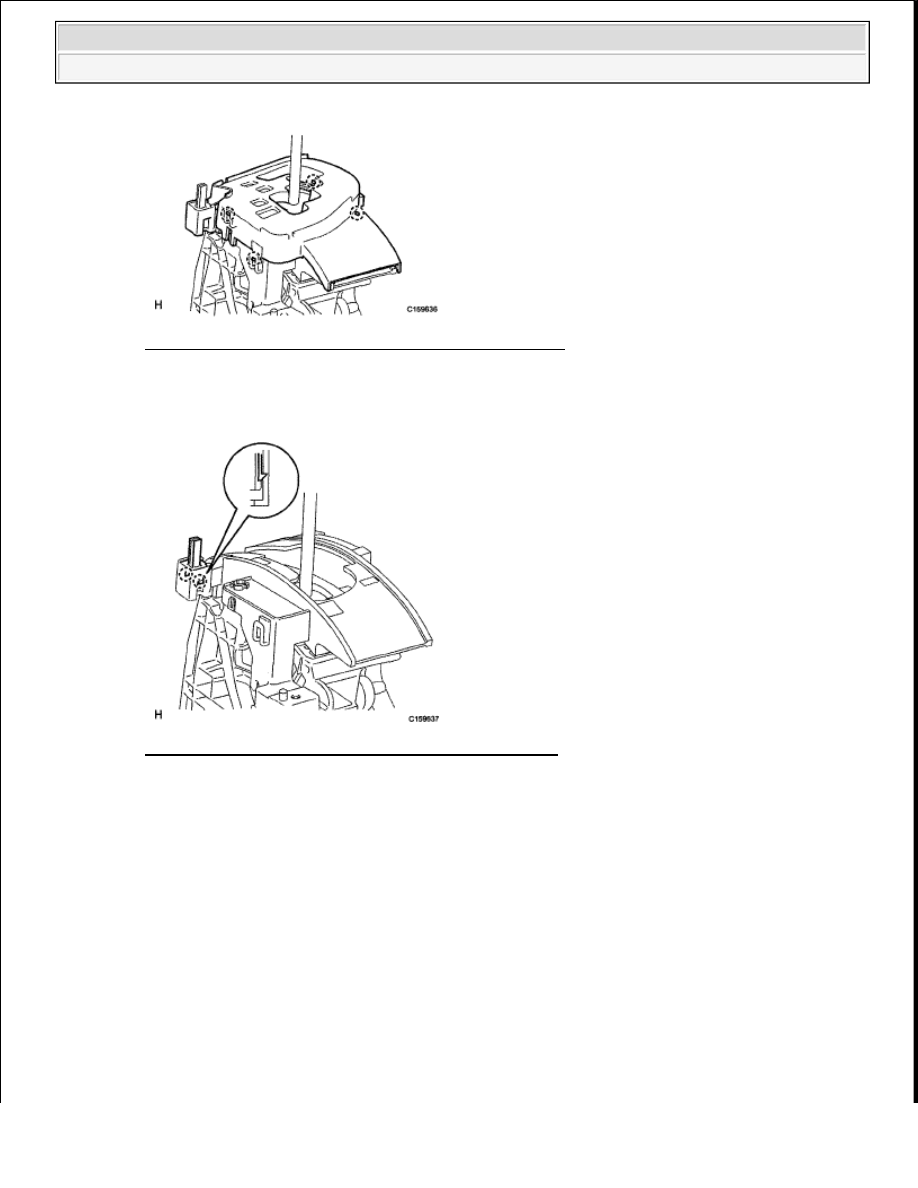

Fig. 278: Identifying Position Indicator Housing Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the 2 claws and remove the button.

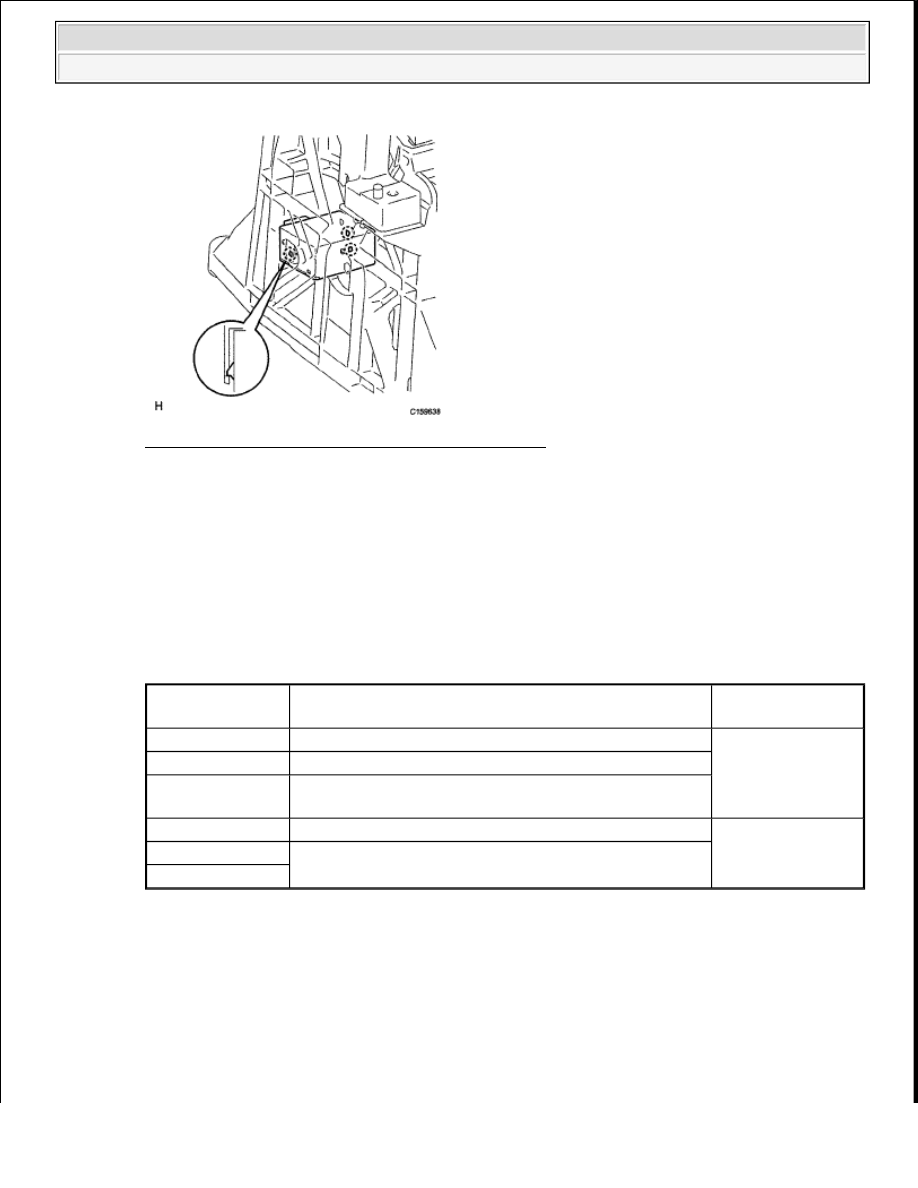

Fig. 279: Identifying Shift Lock Release Button Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE SHIFT LOCK CONTROL ECU

a. Disconnect the shift lock solenoid connector from the ECU.

b. Detach the 3 claws and remove the ECU.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Fig. 280: Identifying Shift Lock Control ECU Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT TRANSMISSION CONTROL SWITCH

a. Disconnect the transmission control switch connector.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester

Connection

Condition

Specified

Condition

3 (IG) - 7 (S)

Shift lever position S, "+" and "-"

Below 1 ohms

2 (SFTU) - 5 (E) Shift lever position continuously shifted to "+" (Up-shift)

1 (SFTD) - 5 (E)

Shift lever position continuously shifted to "-" (Down-

shift)

3 (IG) - 7 (S)

Shift lever position not on S, "+" and "-"

10 kohms or higher

2 (SFTU) - 5 (E)

Shift lever position S

1 (SFTD) - 5 (E)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

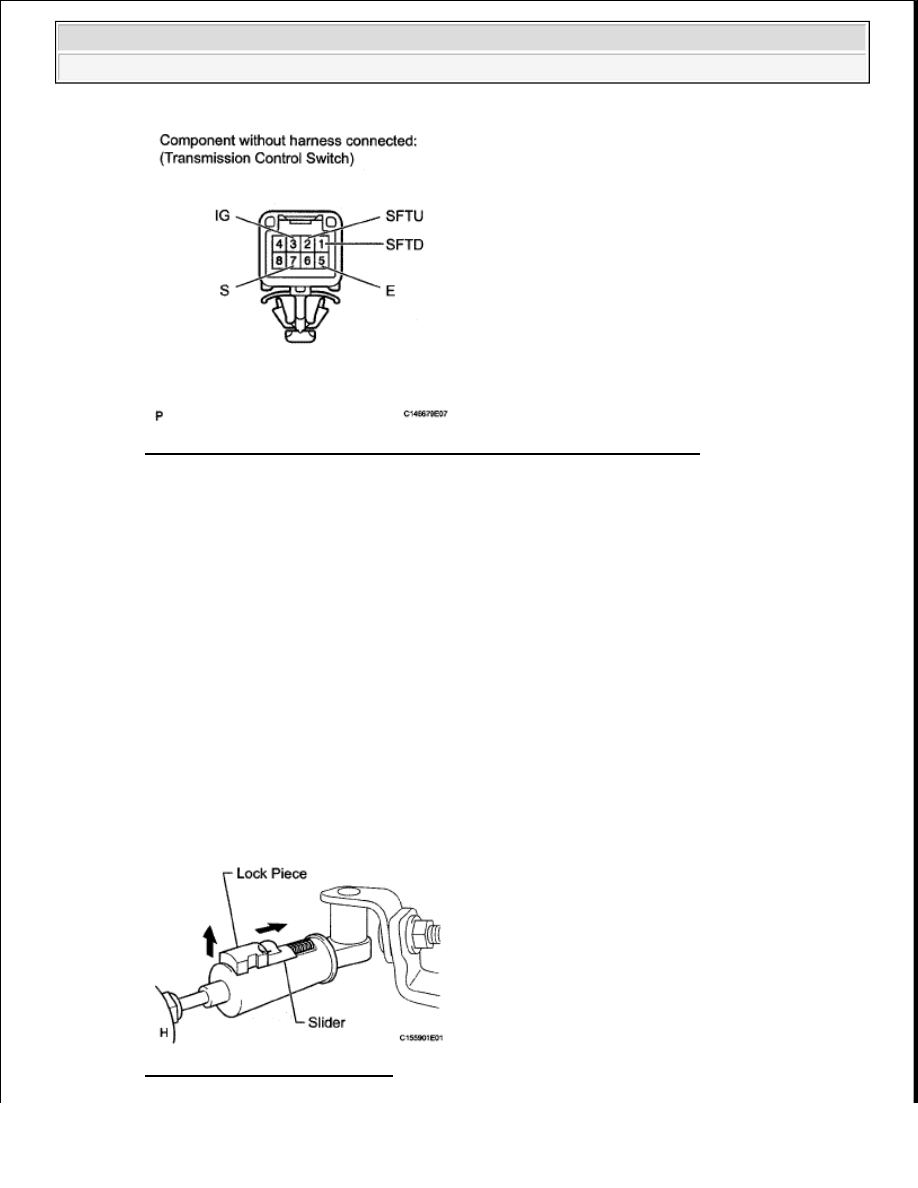

Fig. 281: Identifying Transmission Control Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the transmission floor shift assembly.

ADJUSTMENT

1. INSPECT SHIFT LEVER POSITION

a. When moving the shift lever from the N position to other positions, check that the lever can be

shifted smoothly and accurately to each position and that the position indicator comes on in
accordance with the shift lever position.

If the indicator and shift lever position do not match, carry out the following adjustment
procedures.

2. ADJUST SHIFT LEVER POSITION

a. Move the shift lever to the N position.

b. Fold back the transmission control cable adjust case cover. Then while sliding the slider toward the

cable end side, press the lock piece from the back side to release the lock.

Fig. 282: Identifying Shift Lever
