Toyota Tundra. Manual - part 2867

Fig. 265: Identifying Grease Applying Area To Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. With the shift lever's protrusion pushed towards the column shift control shift lever retainer's N

position wall, align the spring's roller to the groove as shown below. Then tighten the bolt.

Torque: 3.8 N*m (38 kgf*cm, 33 in.*lbf)

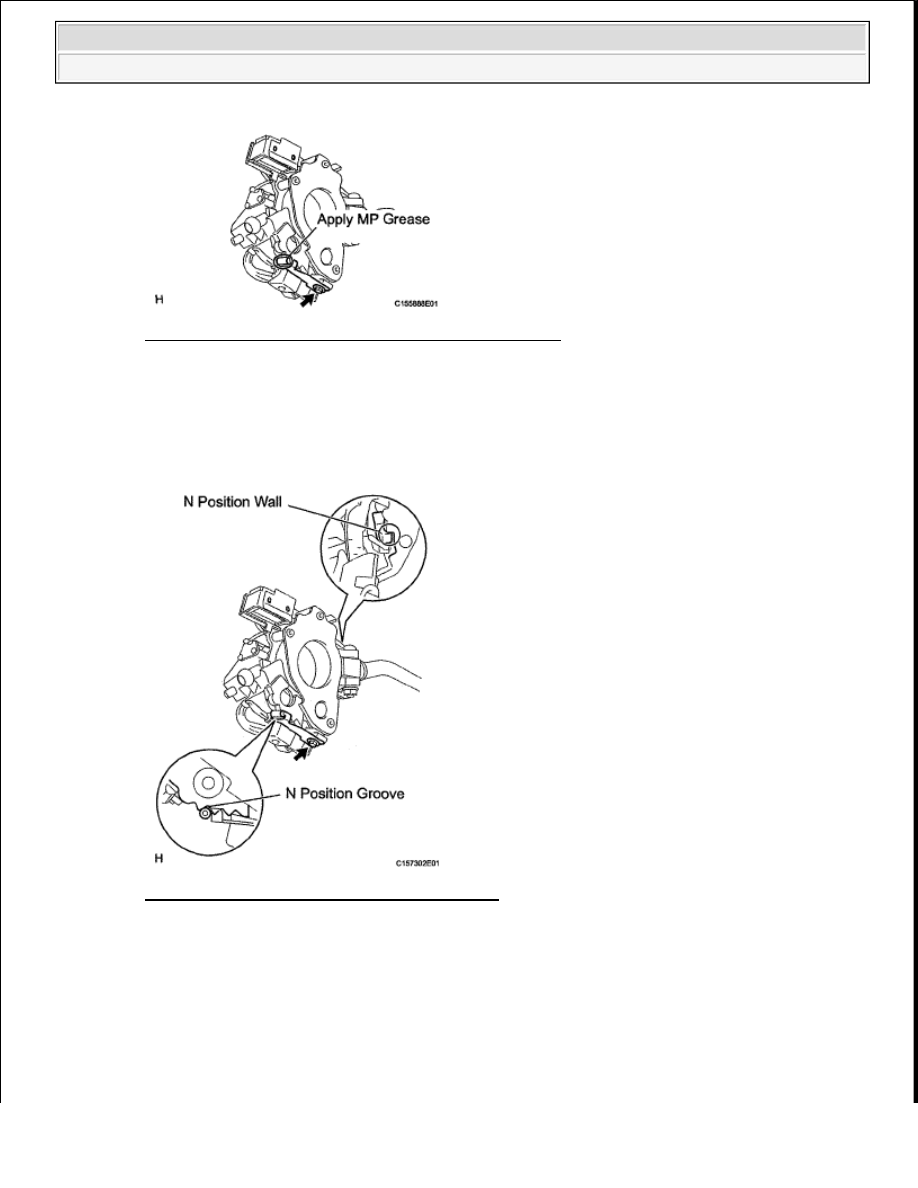

Fig. 266: Identifying N Position Wall & Grove
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL COLUMN SHIFT SHIFTING BELLCRANK ASSEMBLY

a. Apply MP grease to the shifting bellcrank shown below.

b. Install the shifting bellcrank with the bolt.

Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































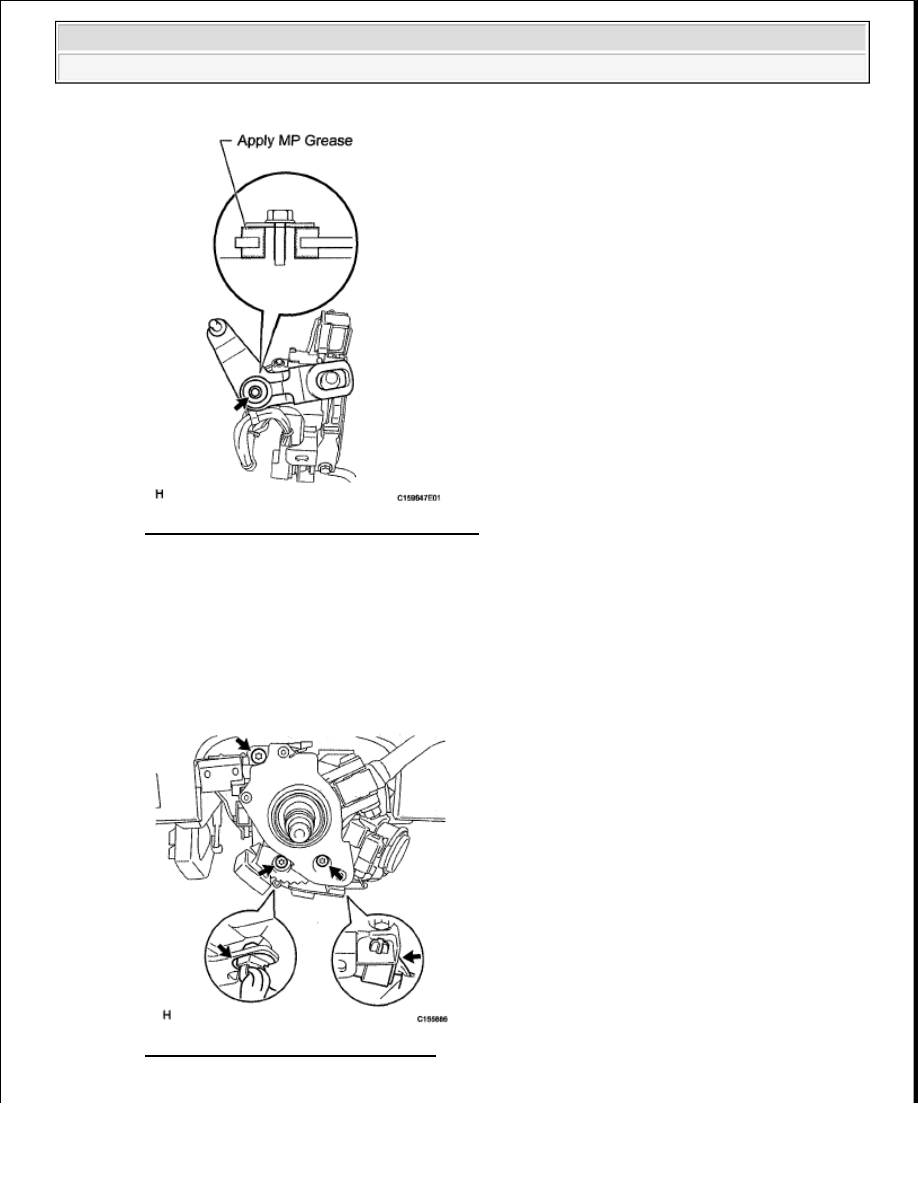

Fig. 267: Identifying Grease Applying Area
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL COLUMN SHIFT ASSEMBLY

a. Using a T30 "TORX" wrench, install the column shift with the 3 bolts.

Torque: 4.0 N*m (41 kgf*cm, 35 in.*lbf)

Fig. 268: Locating Column Shift Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































b. Connect the connector and attach the harness clamp.

c. Connect the column shift transmission control cable end to the column shift.

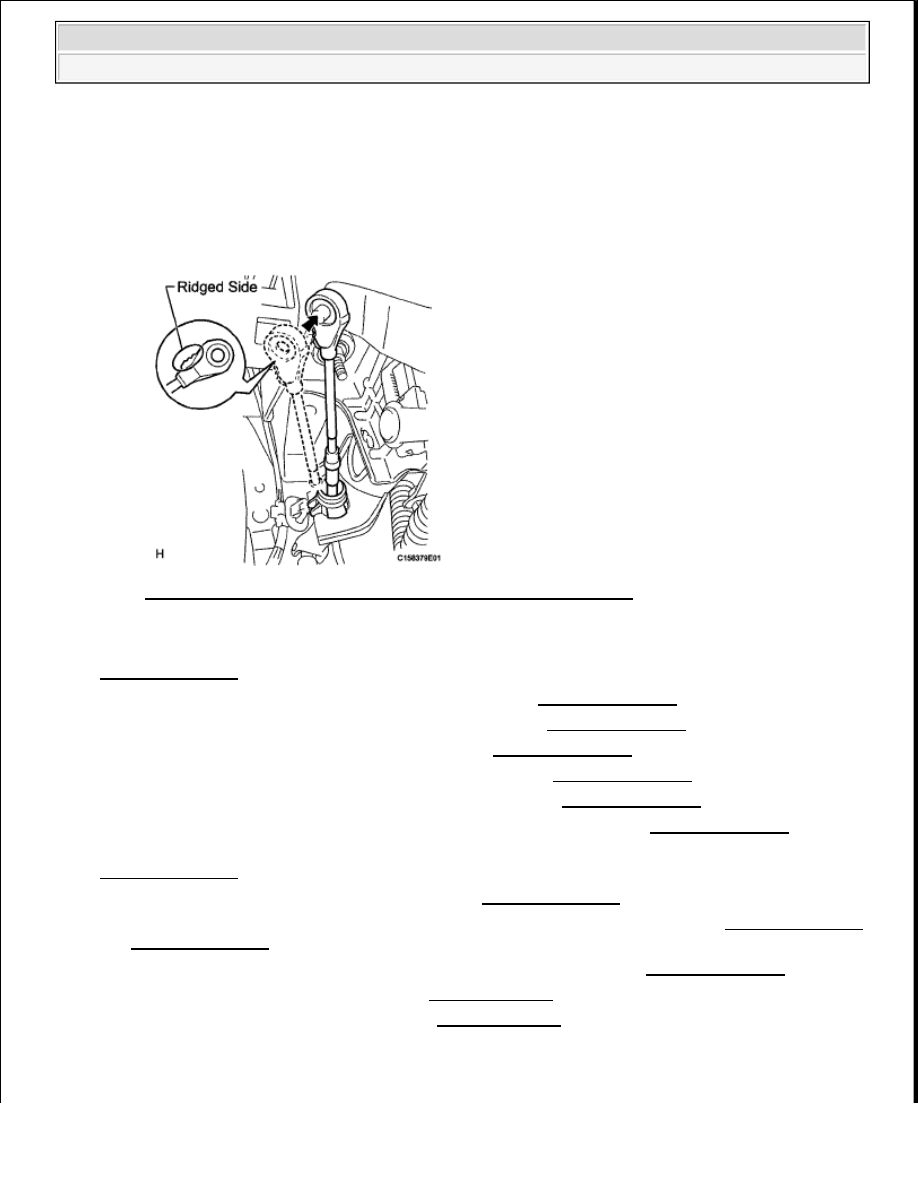

Fig. 269: Identifying Column Shift Transmission Control Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY (See

INSTALLATION )

3. INSTALL UPPER STEERING COLUMN COVER (See INSTALLATION )

4. INSTALL LOWER STEERING COLUMN COVER (See INSTALLATION )

5. INSTALL STEERING WHEEL ASSEMBLY (See INSTALLATION )

6. INSTALL STEERING PAD (w/ Steering Pad Switch) (See INSTALLATION )

7. INSTALL STEERING PAD (w/o Steering Pad Switch) (See INSTALLATION )

8. INSTALL NO. 1 INSTRUMENT PANEL SAFETY PAD INSERT (See INSTALLATION )

9. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

10. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

11. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See INSTALLATION

and INSTALLATION )

12. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )

13. ADJUST SHIFT LEVER POSITION (See ADJUSTMENT )

14. INSPECT SHIFT LEVER POSITION (See ADJUSTMENT )

15. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTE:

Make sure to install the cable end so that the inner cable is not
twisted. Confirm that the cable end's ridged side is facing upward.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































SHIFT LEVER ASSEMBLY (FOR FLOOR SHIFT TYPE)

COMPONENTS

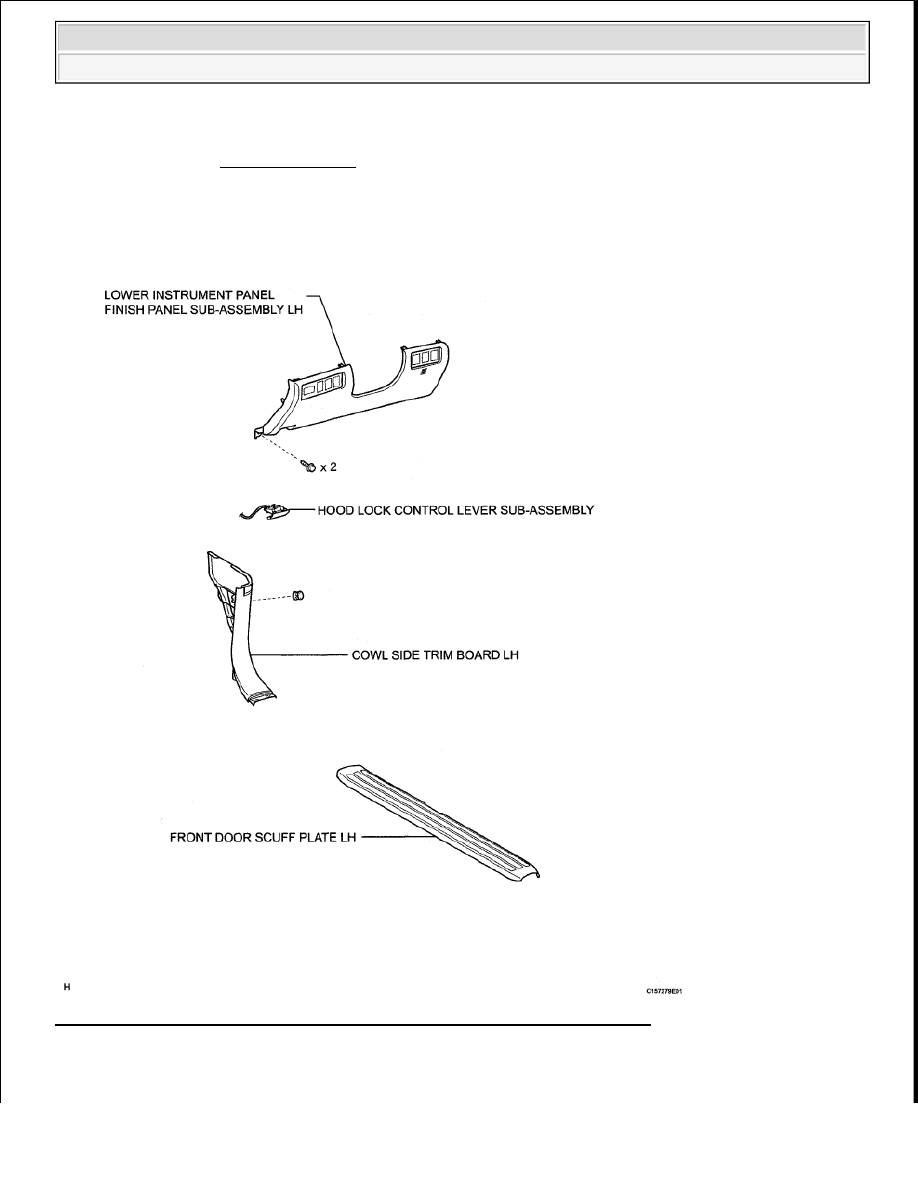

Fig. 270: Identifying Shift Lever Assembly Replacement Components (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
