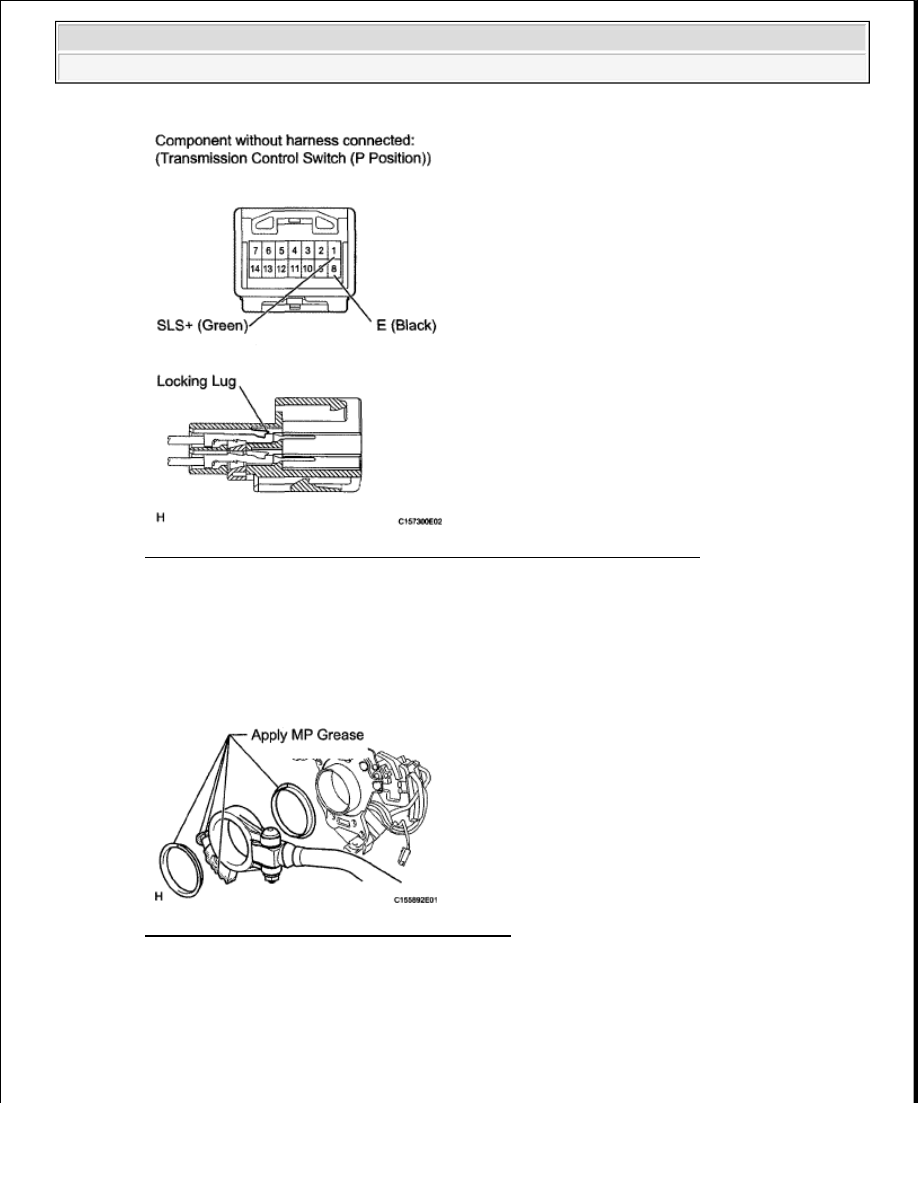

Fig. 258: Identifying Transmission Control Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL COLUMN SHIFT LEVER SUB-ASSEMBLY

a. Apply MP grease to the 2 lever selecting bushes and shift lever shown below.

b. Install the 2 lever selecting bushes and shift lever to the column shift control shift lever retainer.

c. Pass the wire harness of the shift lever through the control shaft tube clamp.

Fig. 259: Identifying MP Grease Applying Area
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Attach the 2 claws to install the control shaft tube clamp to the column shift control shift lever

retainer.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































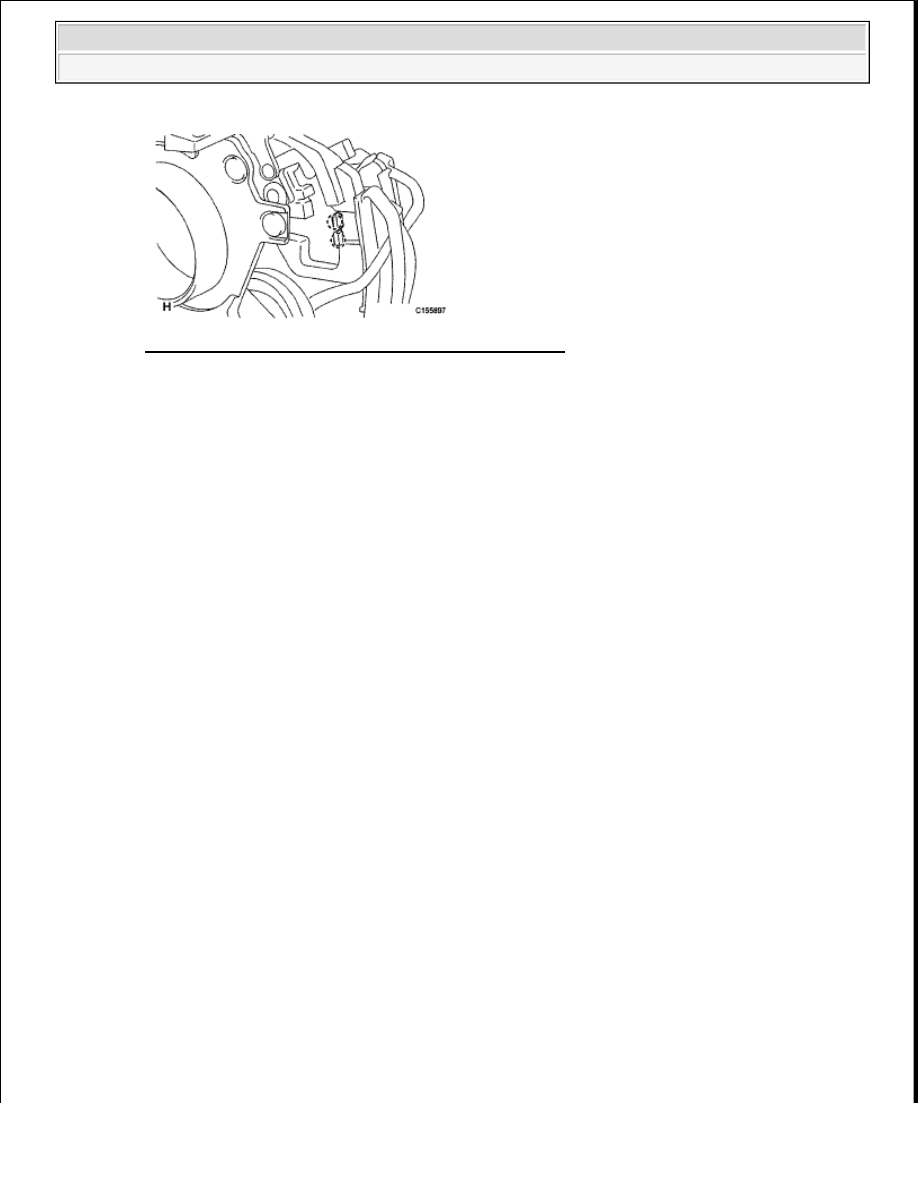

Fig. 260: Identifying Control Shaft Tube Clamp Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. w/o Trailer Towing System:

Securely connect the 3 wire terminals to terminal 4 (SFTD-), 5 (SFTU+) and 11 (E) of the
transmission control switch connector. Then push the connector housing retainer to lock it.

f. w/ Trailer Towing System:

Securely connect the 4 wire terminals to terminal 4 (SFTD-), 5 (SFTU+), 12 (P), 9 (P) and 11 (E)
of the transmission control switch connector. Then push the connector housing retainer to lock it.

g. Fix the connector housing retainer of the connector in place.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

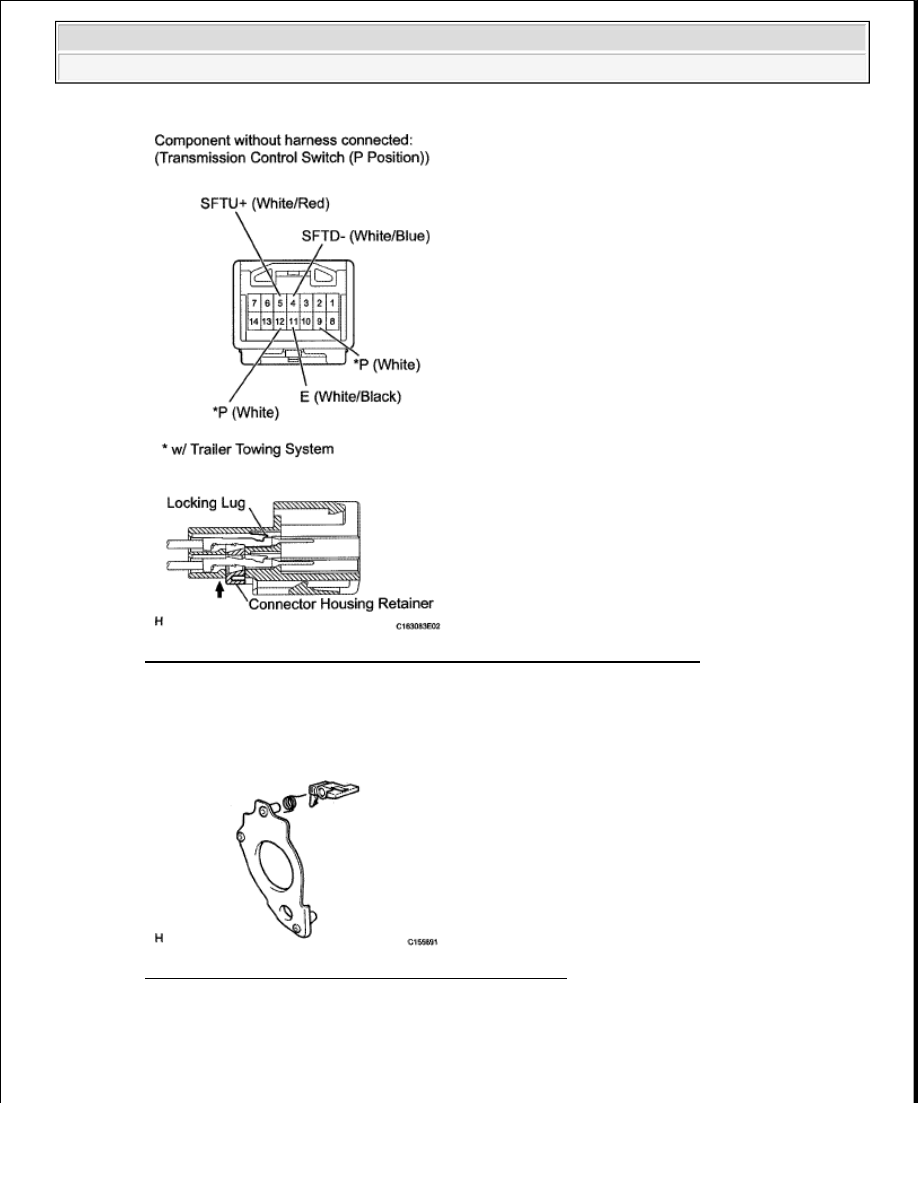

Fig. 261: Identifying Transmission Control Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL COLUMN SHIFT LOCK RELEASE LINK

a. Install the spring and shift lock release link to the shift lever plate.

Fig. 262: Identifying Shift Lock Release Link & Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL SHIFT LEVER PLATE SUB-ASSEMBLY

a. Install the shift lever plate to the column shift control shift lever retainer with the 3 bolts.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Torque: 2.3 N*m (23 kgf*cm, 20 in.*lbf)

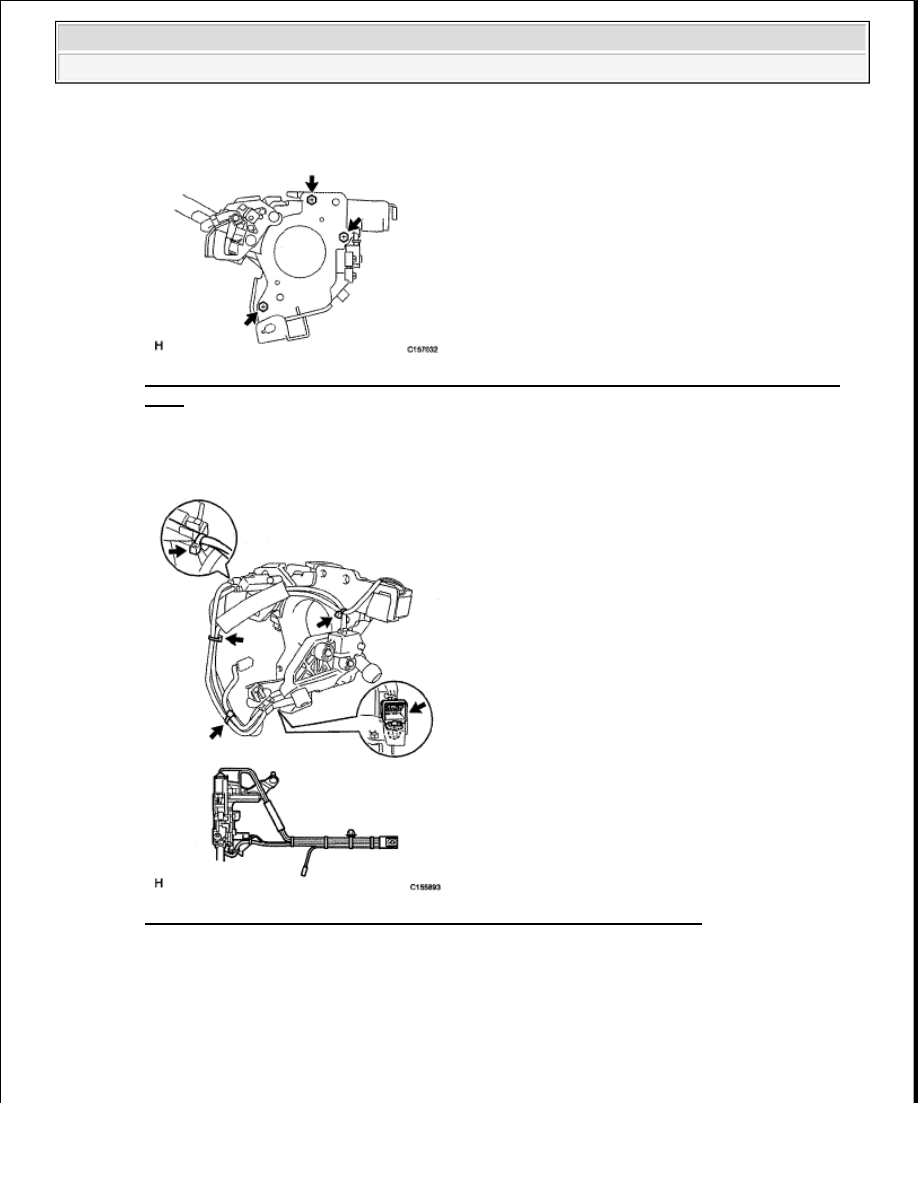

Fig. 263: Identifying Shift Lever Plate To Column Shift Control Shift Lever Retainer With
Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Clamp the harness with the 4 wire guides and wire harness clamp as shown below.

Fig. 264: Locating Transmission Control Switch Connector Wire Guides
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL COLUMN SHIFT LEVER COMPRESSION SPRING

a. Apply MP grease to the spring shown below.

b. Temporarily install the spring to the column shift control shift lever retainer with the bolt.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
