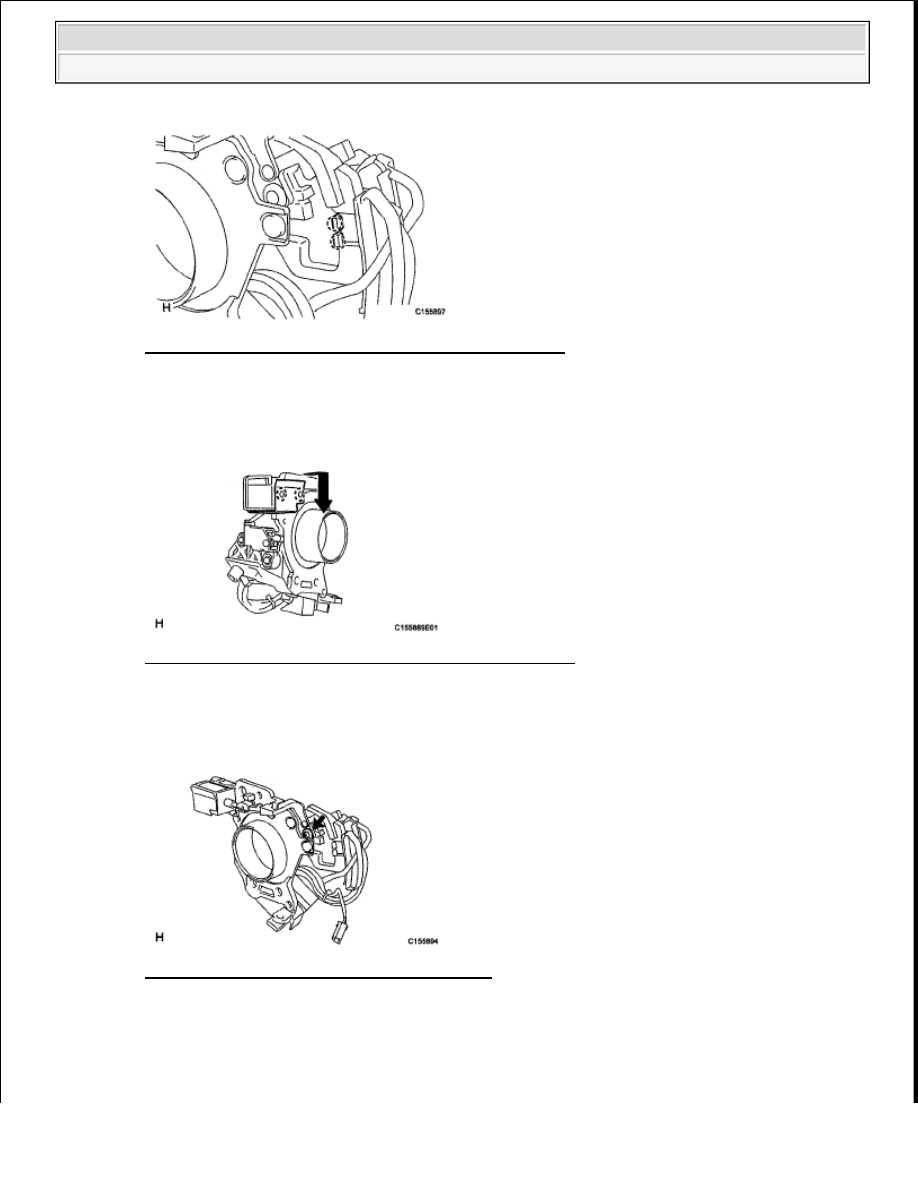

Fig. 241: Identifying Control Shaft Tube Clamp Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE SHIFT LOCK SOLENOID

a. Detach the 2 claws and remove the shift lock solenoid bracket.

Fig. 242: Identifying Shift Lock Solenoid Bracket Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the screw, collar, 2 bushes and shift lock solenoid with No. 1 shift lock plate sub-assembly

from the column shift control shift lever retainer.

Fig. 243: Locating Shift Lock Solenoid Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Insert a thin-bladed screwdriver, release the locking lug of terminal 1 (SLS+) and 8 (E), and pull

the terminals out from the rear.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

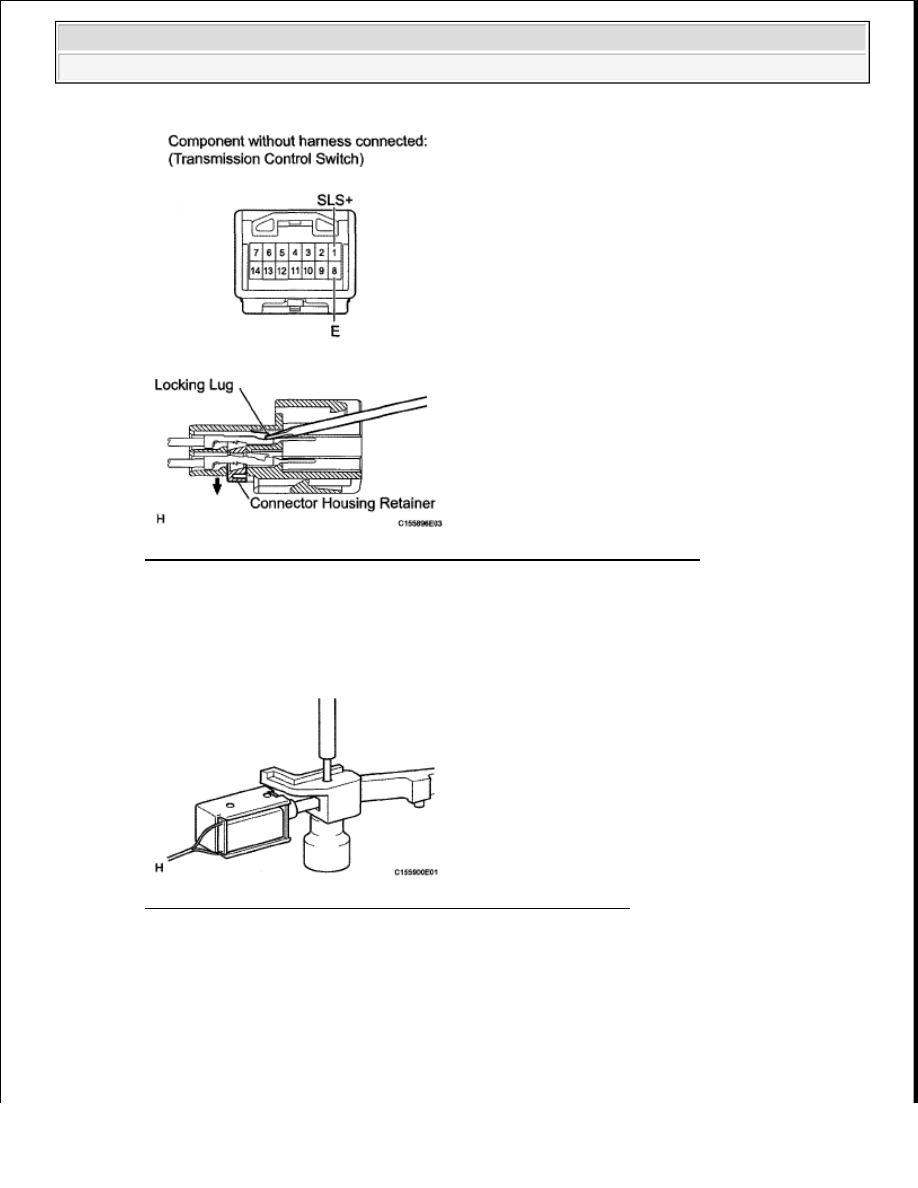

Fig. 244: Identifying Transmission Control Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. DISCONNECT NO. 1 SHIFT LOCK PLATE SUB-ASSEMBLY

a. Using a pin-punch and hammer, tap out the spring pin and disconnect the shift lock plate from the

shift lock solenoid.

Fig. 245: Tapping Out Spring Pin Using Pin-Punch & Hammer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE TRANSMISSION CONTROL SWITCH (S POSITION)

a. Remove the 2 screws and switch from the column shift control shift lever retainer.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

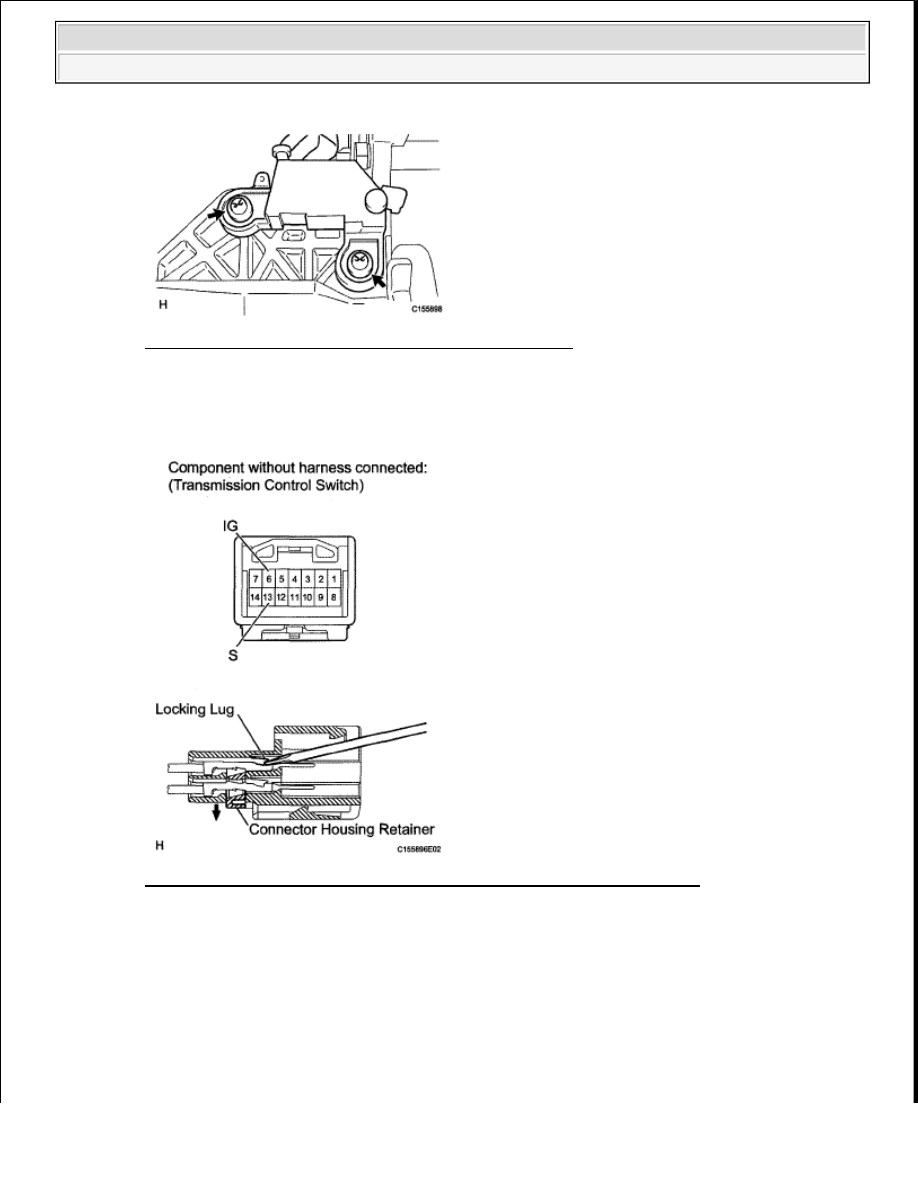

Fig. 246: Locating Transmission Control Switch Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Insert a thin-bladed screwdriver, release the locking lug of terminal 6 (IG) and 13 (S), and pull the

terminals out from the rear.

Fig. 247: Identifying Transmission Control Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE TRANSMISSION CONTROL SWITCH (P POSITION)

a. Remove the 2 screws and switch from the column shift control shift lever retainer.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































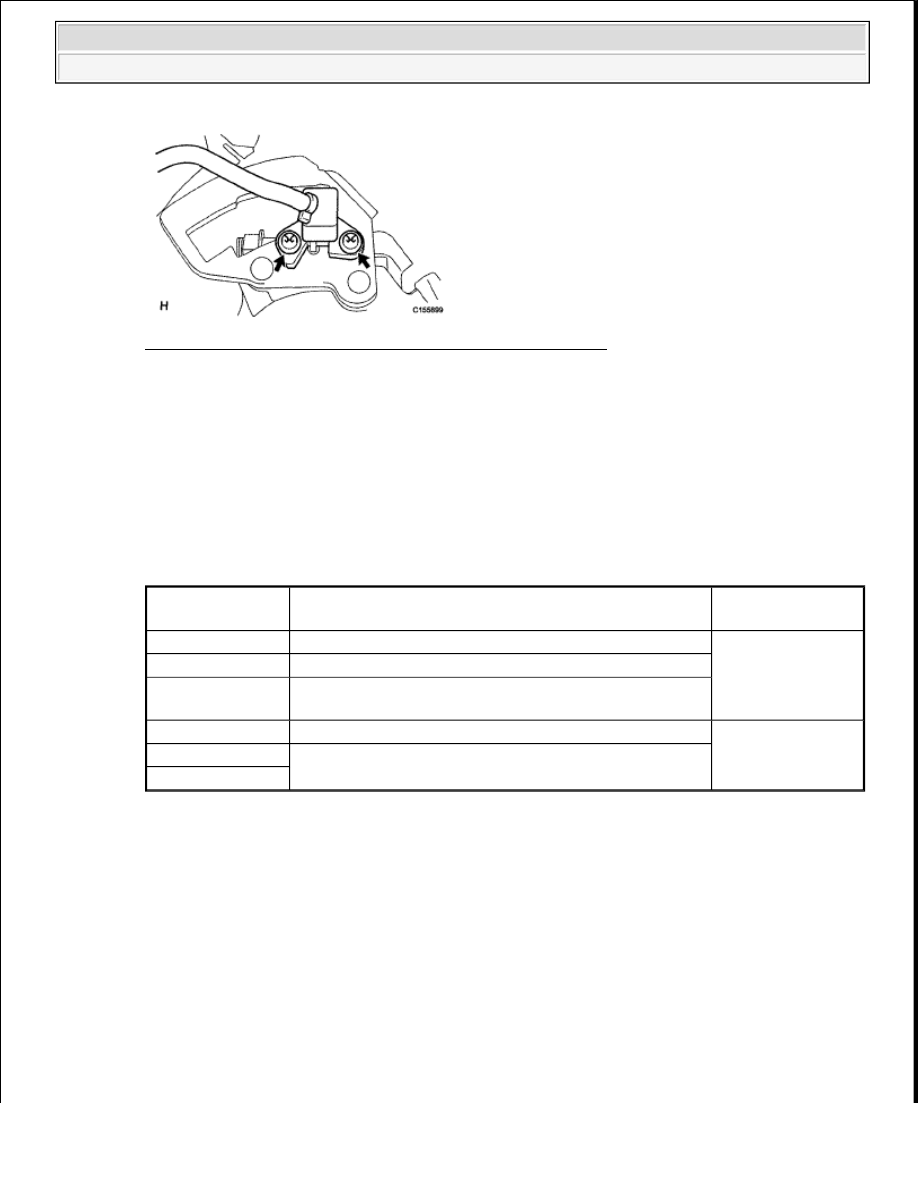

Fig. 248: Locating Column Shift Control Shift Lever Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT COLUMN SHIFT LEVER SUB-ASSEMBLY

a. Disconnect the transmission control switch connector.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

If the result is not as specified, replace the column shift lever sub-assembly.

Tester

Connection

Condition

Specified

Condition

6 (IG) - 13 (S)

Shift lever position S, "+" and "-"

Below 1 ohms

5 (SFTU) - 11 (E) Shift lever position continuously shifted to "+" (Up-shift)

4 (SFTD) - 11 (E)

Shift lever position continuously shifted to "-" (Down-

shift)

6 (IG) - 13 (S)

Shift lever position not on S, "+" and "-"

10 kohms or higher

5 (SFTU) - 11 (E)

Shift lever position S

4 (SFTD) - 11 (E)
