12. REMOVE NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

a. Remove the 4 bolts of the rear engine mounting insulator.

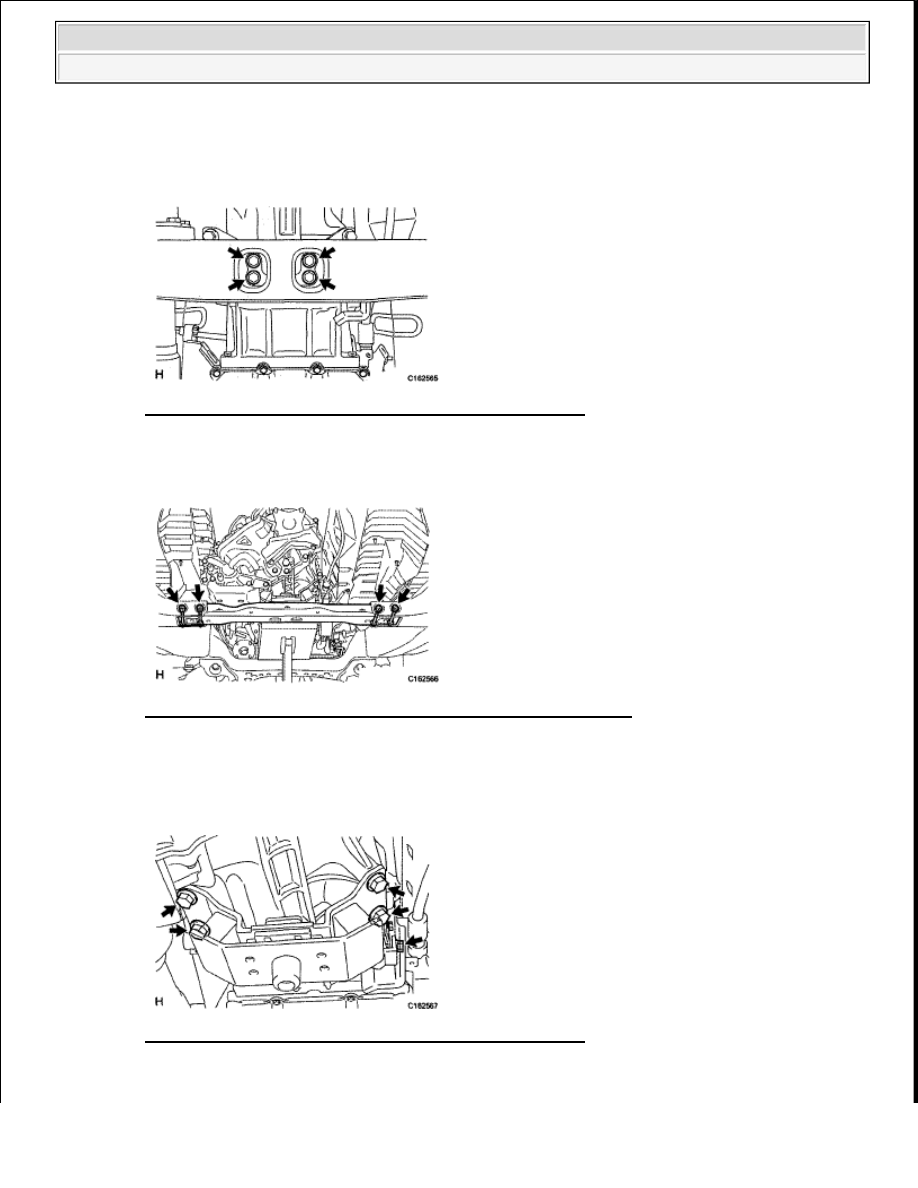

Fig. 301: Locating Rear Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 4 nuts, 4 washers, 4 bolts and frame crossmember.

Fig. 302: Locating Frame Crossmember Nuts, Washers & Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. REMOVE REAR NO. 1 ENGINE MOUNTING INSULATOR

a. Remove the 4 bolts and rear engine mounting insulator from the transmission.

Fig. 303: Locating Rear Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































14. DISCONNECT WIRE HARNESS AND CONNECTOR

a. Remove the bolt and disconnect the ground cable.

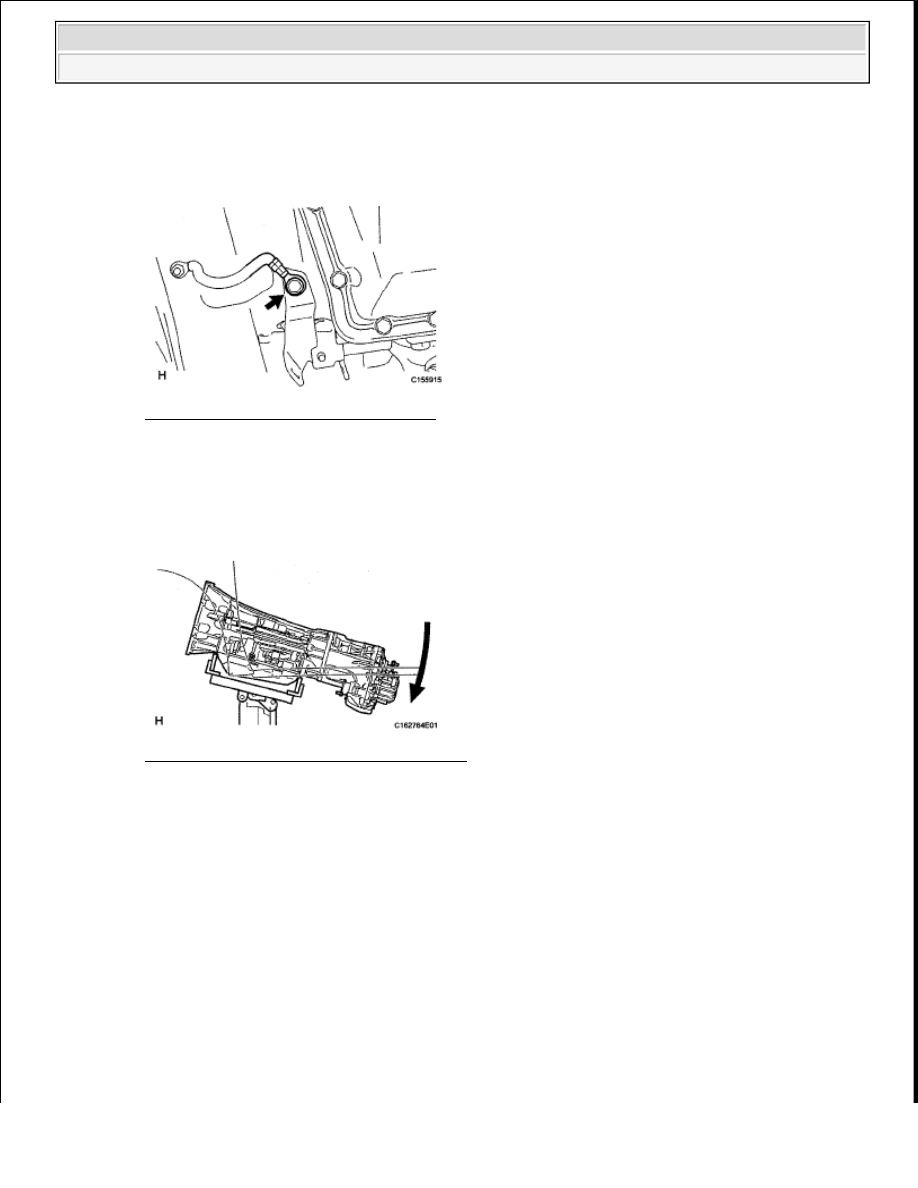

Fig. 304: Locating Ground Cable Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Tilt the transmission downward.

Fig. 305: Tilting Transmission Downward
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Disconnect the park/neutral position switch connector, 2 transmission wire connectors, 2 speed

sensor connectors and 3 transfer control side connectors.

HINT:

Detach the claw, press down the lever, and then disconnect the transmission wire connector.

d. Disconnect the 3 connector clamps and 7 harness clamps.

e. Remove the 2 bolts and disconnect the harness clamps and wire harness.

NOTE:

Make sure the cooling fan does not contact the fan shroud.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































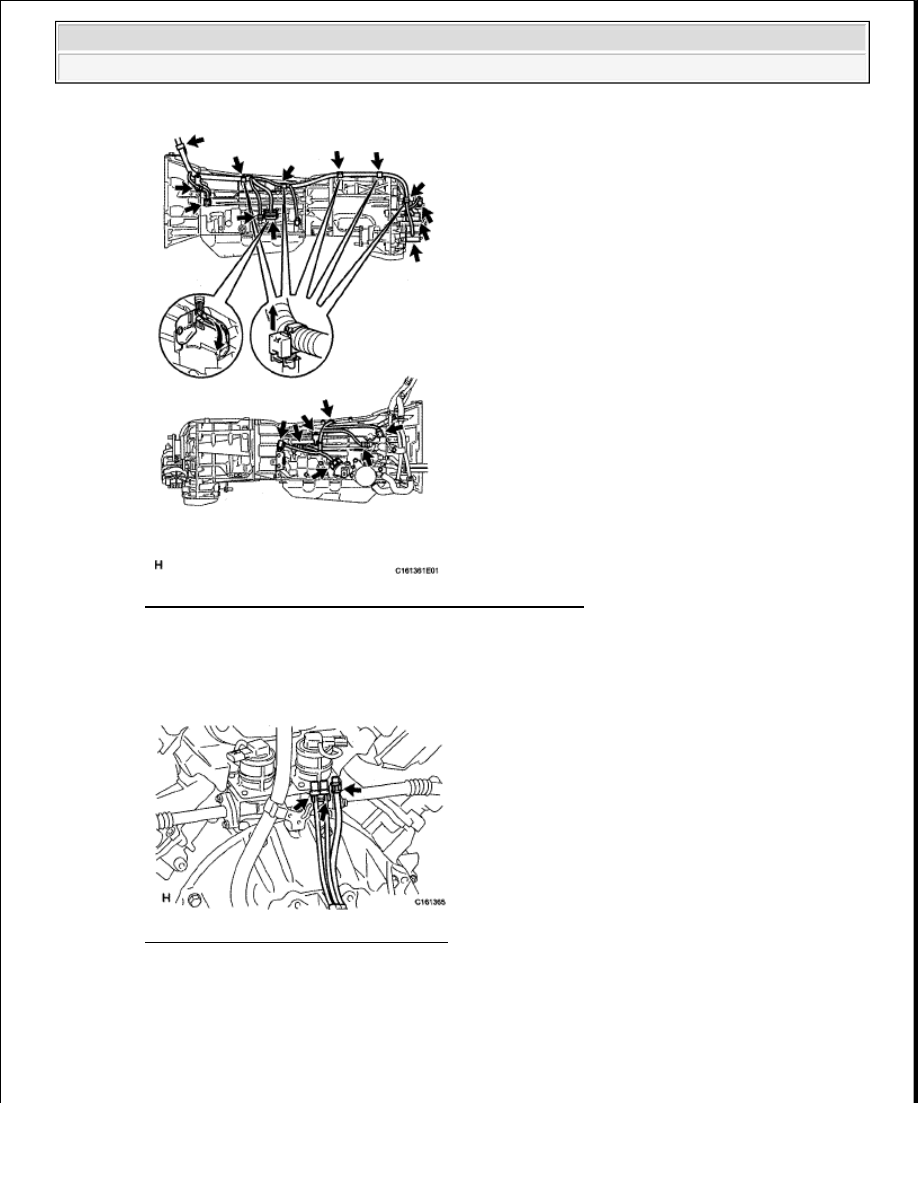

Fig. 306: Locating Connector Clamps & Harness Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. DISCONNECT BREATHER PLUG HOSE

a. Disconnect the 3 breather plug hoses from the harness clamp bracket.

Fig. 307: Locating Breather Plug Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. DISCONNECT NO. 2 WATER BY-PASS PIPE (w/ Trailer Towing System)

a. Remove the bolt and disconnect the 2 water bypass hoses from the transmission oil cooler. Then

separate the by-pass pipe from the automatic transmission.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































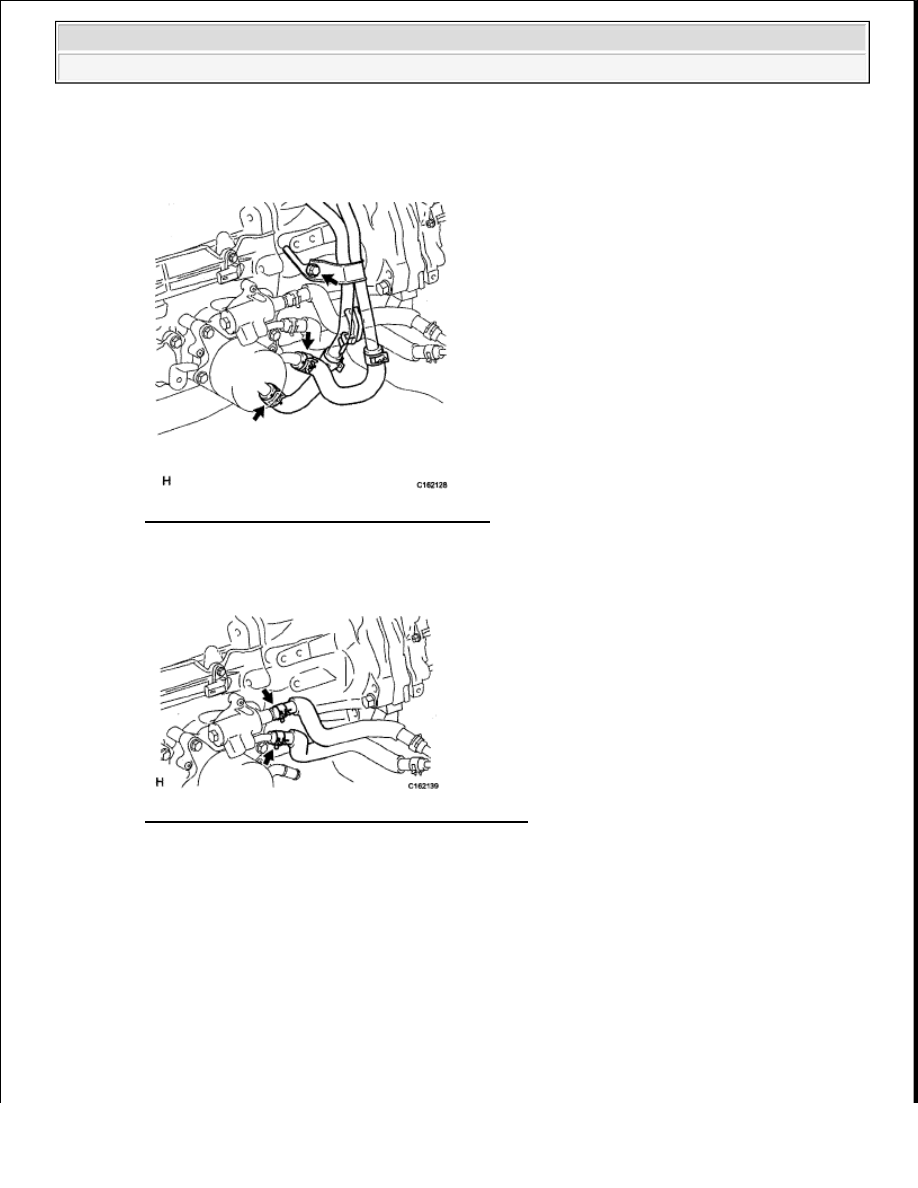

Fig. 308: Locating Water Bypass Hoses Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the 2 transmission oil cooler hoses from the transmission oil thermostat.

Fig. 309: Locating Transmission Oil Cooler Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. DISCONNECT NO. 2 WATER BY-PASS PIPE (w/o Trailer Towing System)

a. Remove the bolt and disconnect the 2 water bypass hoses from the transmission oil cooler. Then

separate the by-pass pipe from the automatic transmission.

NOTE:

Use a container to catch any coolant which flows out of the water by-
pass hoses.

NOTE:

Use a container to catch any coolant which flows out of the water by-
pass hoses.
