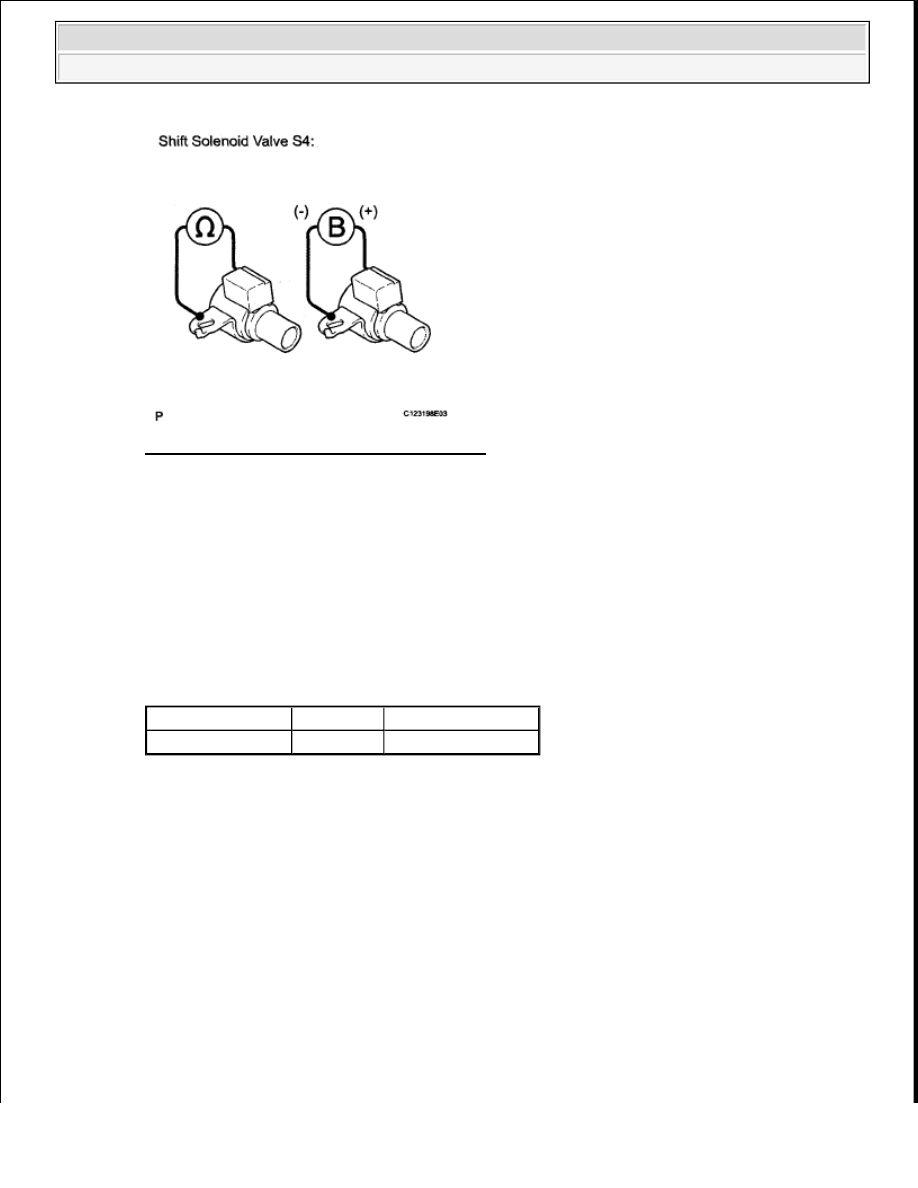

Fig. 195: Identifying Shift Solenoid Valve S4
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK: Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.

6. INSPECT SHIFT SOLENOID VALVE SL2

a. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

b. Connect the battery's positive (+) lead with a 21 W bulb to terminal 1 and the negative (-) lead to

terminal 2 of the solenoid valve connector. Then check that the valve moves and makes an
operating noise.

OK: Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.

Tester Connection Condition Specified Condition

1 - 2

20°C (68°F)

5.0 to 5.6 ohms



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































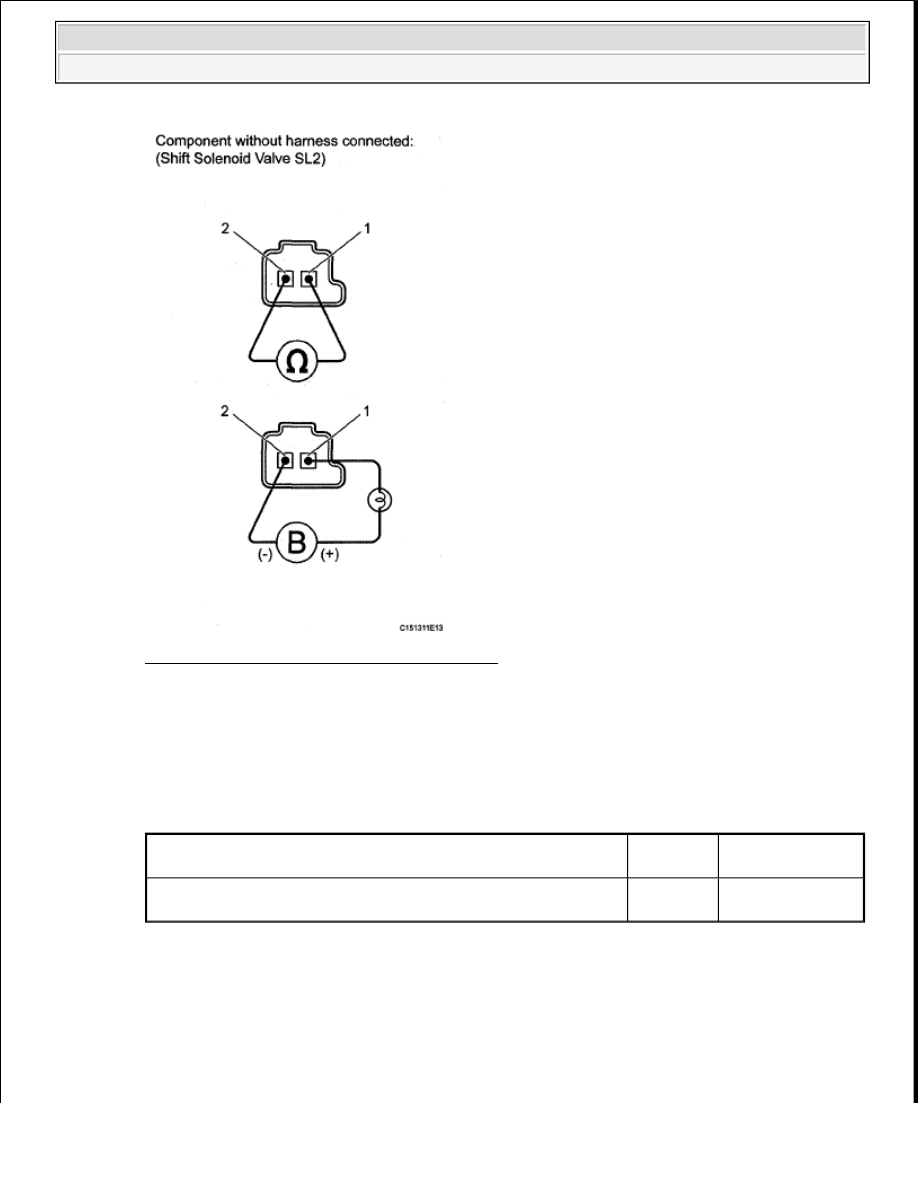

Fig. 196: Identifying Shift Solenoid Valve SL2
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSPECT SHIFT SOLENOID VALVE SR

a. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

b. Connect the battery's positive (+) lead to the terminal of the solenoid valve connector, and the

negative (-) lead to the solenoid valve body. Then check that the valve moves and makes an
operating noise.

OK: Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.

Tester Connection

Condition

Specified

Condition

Shift solenoid valve SR connector terminal - Shift solenoid valve

SR body

20°C (68°

F)

11 to 15 ohms



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































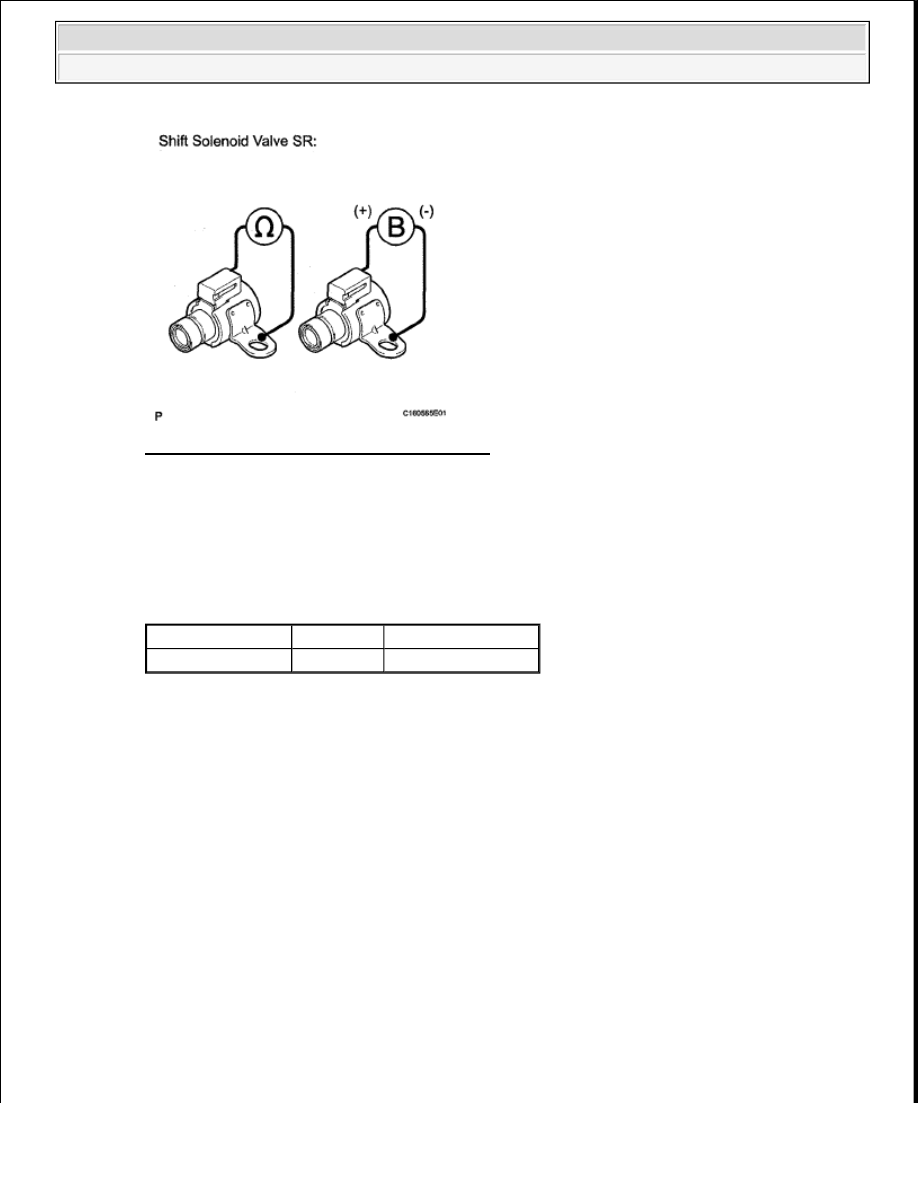

Fig. 197: Identifying Shift Solenoid Valve SR
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSPECT SHIFT SOLENOID VALVE SLT

a. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

b. Connect the battery's positive (+) lead with a 21 W bulb to terminal 2 and the negative (-) lead to

terminal 1 of the solenoid valve connector. Then check that the valve moves and makes an
operating noise.

OK: Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.

Tester Connection Condition Specified Condition

1 - 2

20°C (68°F)

5.0 to 5.6 ohms



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































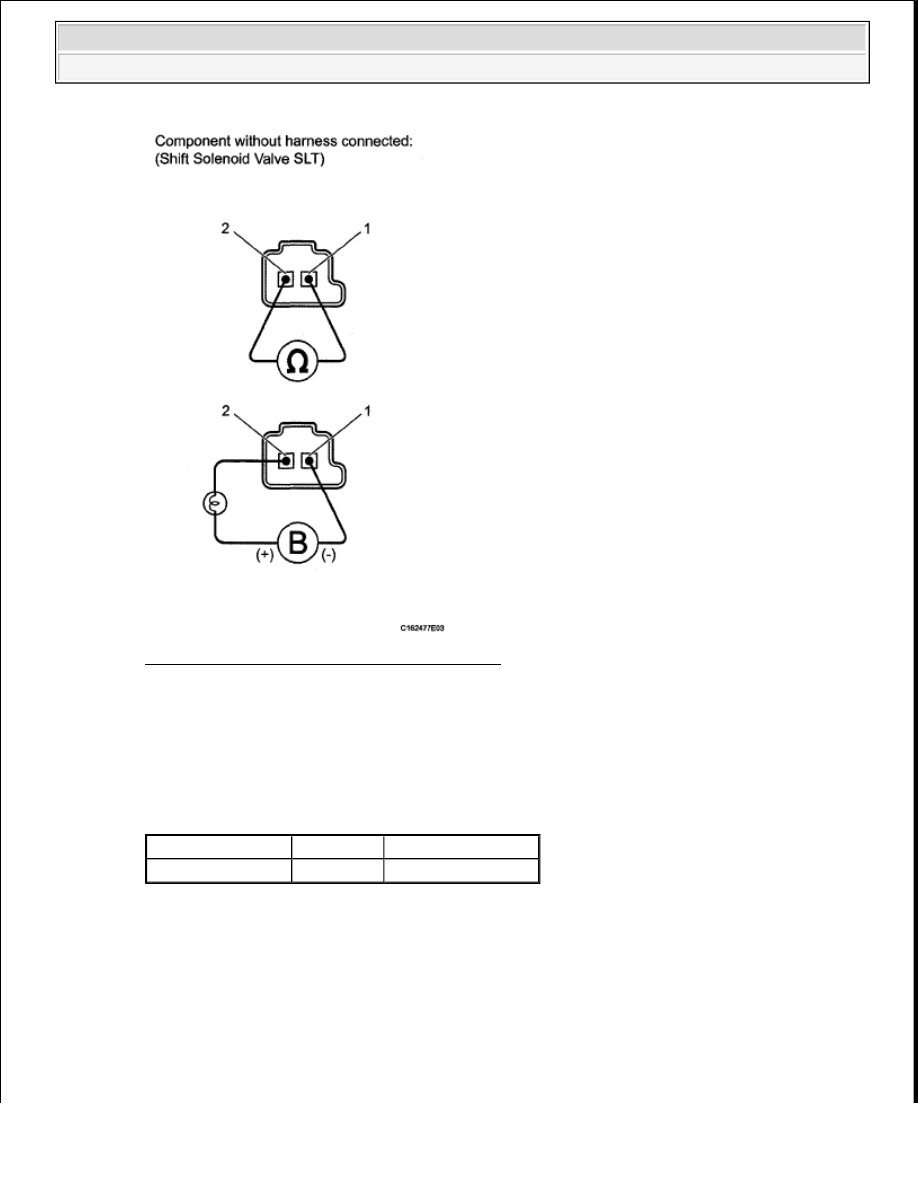

Fig. 198: Identifying Shift Solenoid Valve SLT
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSPECT SHIFT SOLENOID VALVE SLU

a. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

b. Connect the battery's positive (+) lead with a 21 W bulb to terminal 2 and the negative (-) lead to

terminal 1 of the solenoid valve connector. Then check that the valve moves and makes an
operating noise.

OK: Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.

Tester Connection Condition Specified Condition

1 - 2

20°C (68°F)

5.0 to 5.6 ohms



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
