INSPECTION

1. INSPECT SHIFT SOLENOID VALVE SL1

a. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

b. Connect the battery's positive (+) lead with a 21 W bulb to terminal 1 and the negative (-) lead to

terminal 2 of the solenoid valve connector. Then check that the valve moves and makes an
operating noise.

OK: Valve moves and makes operating noise.

If the result is not as specified, replace the solenoid valve.

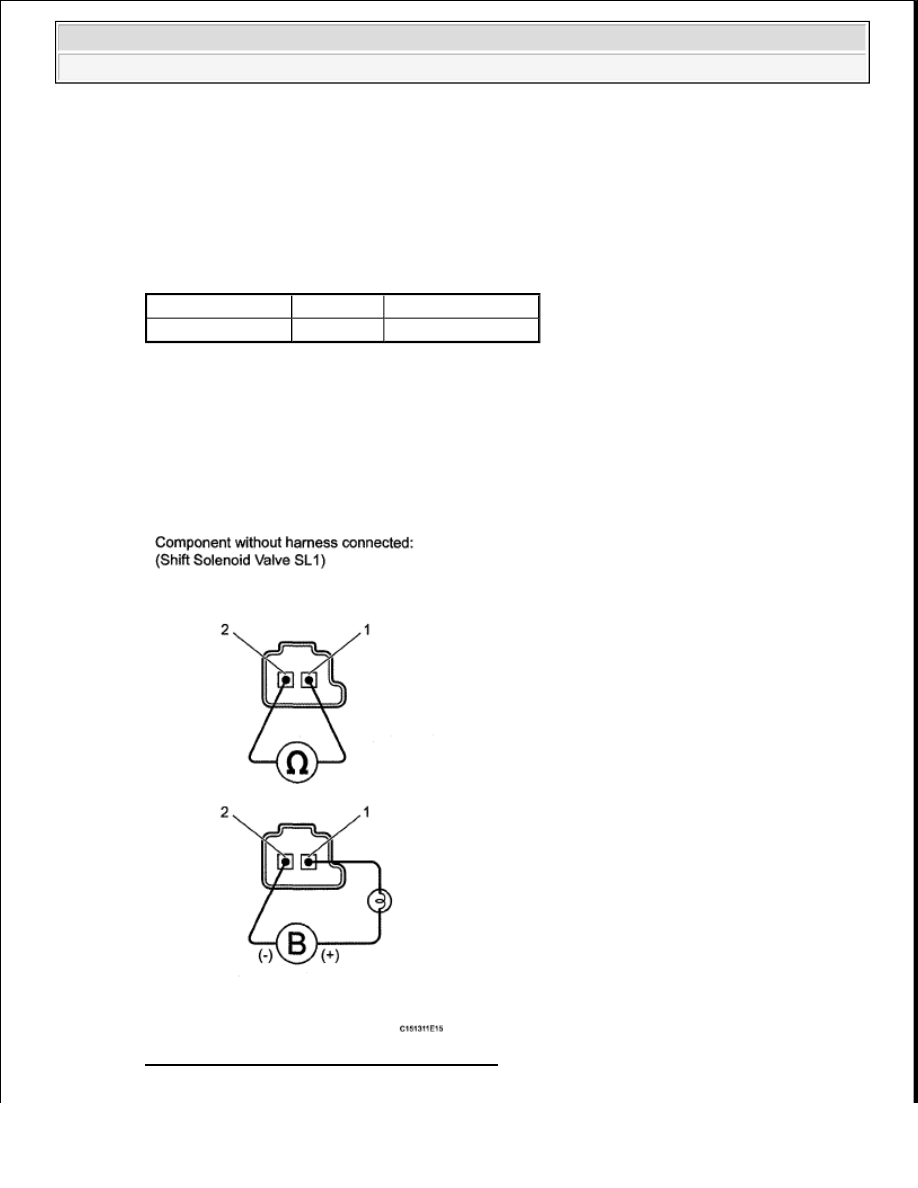

Fig. 191: Identifying Shift Solenoid Valve SL1
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Tester Connection Condition Specified Condition

1 - 2

20°C (68°F)

5.0 to 5.6 ohms



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































2. INSPECT SHIFT SOLENOID VALVE S1

a. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

b. Connect the battery's positive (+) lead to the terminal of the solenoid valve connector, and the

negative (-) lead to the solenoid valve body. Then check that the valve moves and makes an
operating noise.

OK: Valve moves and makes operating noise.

If the result is not as specified, replace the solenoid valve.

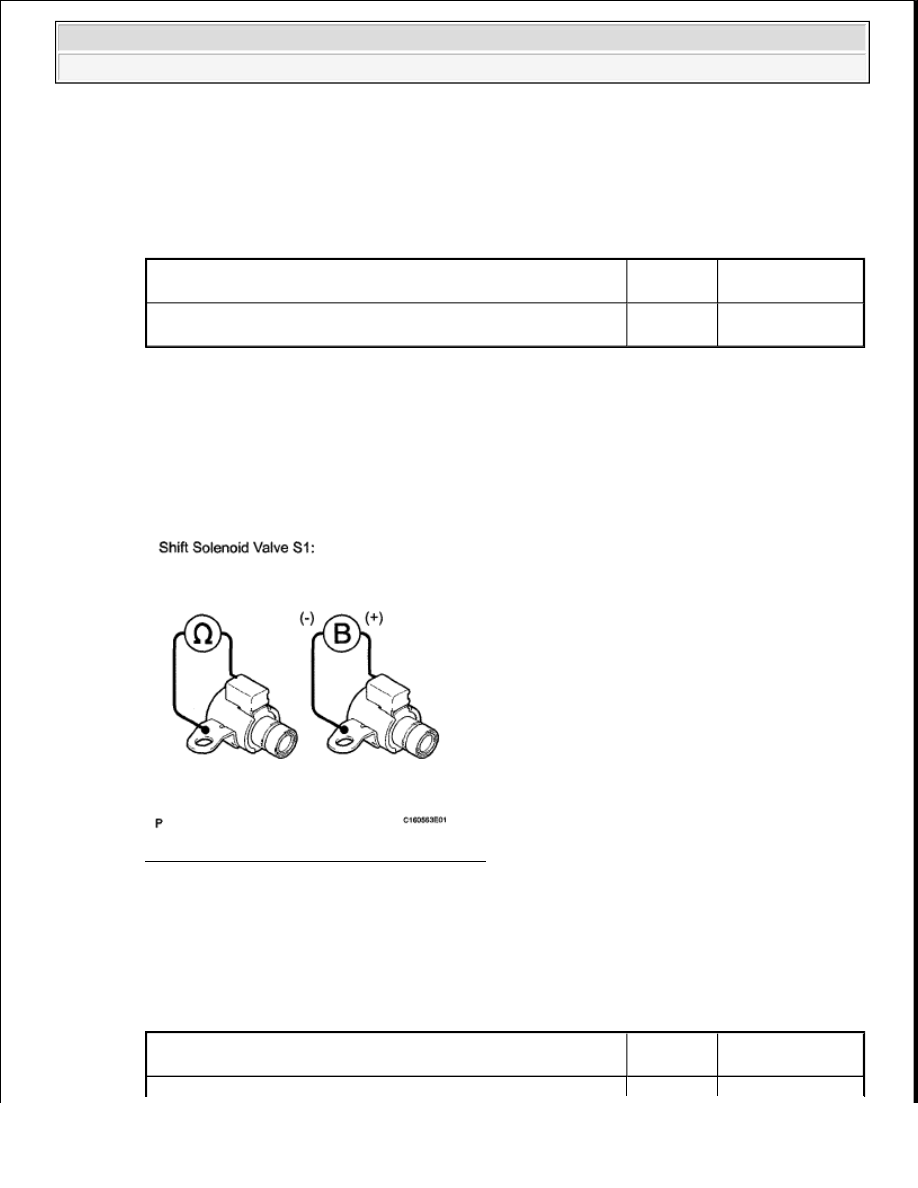

Fig. 192: Identifying Shift Solenoid Valve S1
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSPECT SHIFT SOLENOID VALVE S2

a. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection

Condition

Specified

Condition

Shift solenoid valve S1 connector terminal - Shift solenoid valve

S1 body

20°C (68°

F)

11 to 15 ohms

Tester Connection

Condition

Specified

Condition



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































b. Connect the battery's positive (+) lead to the terminal of the solenoid valve connector, and the

negative (-) lead to the solenoid valve body. Then check that the valve moves and makes an
operating noise.

OK: Valve moves and makes operating noise.

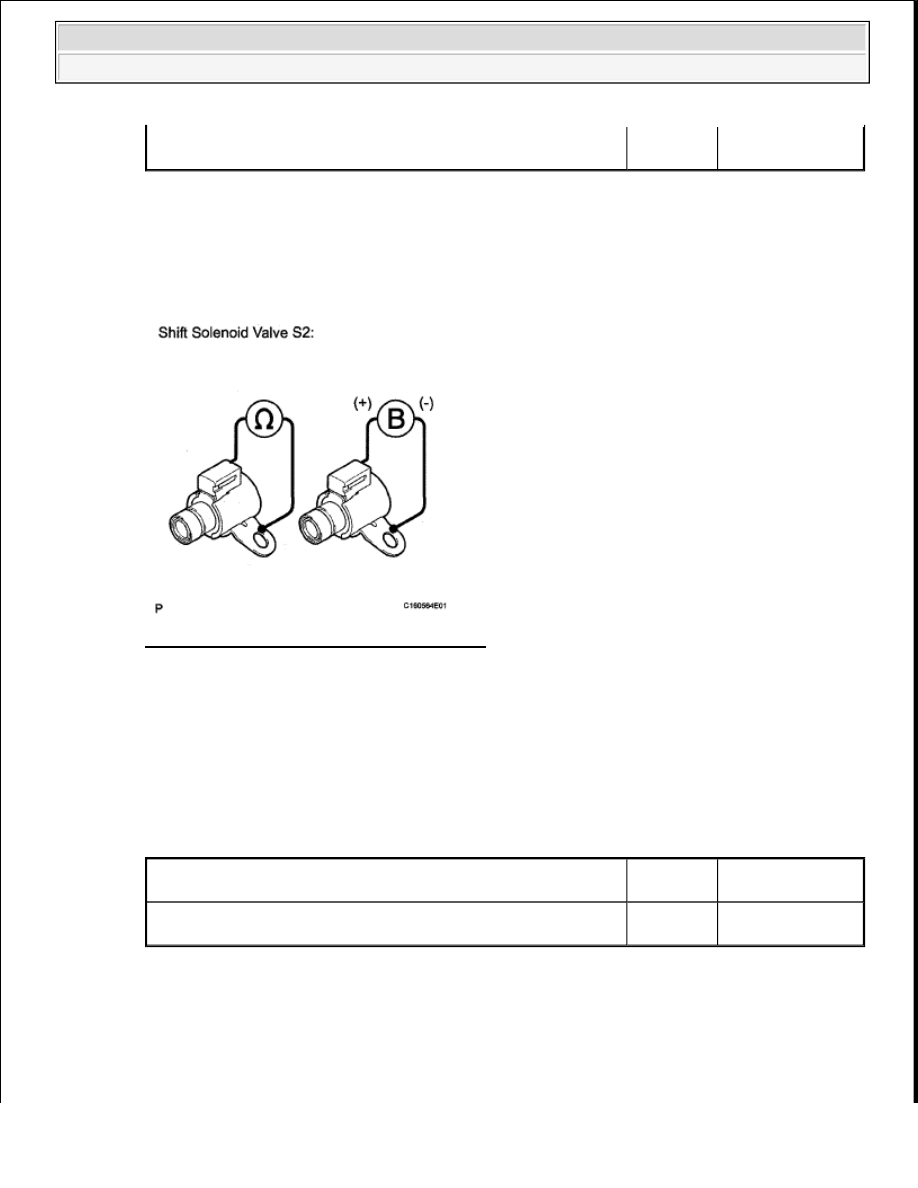

Fig. 193: Identifying Shift Solenoid Valve S2
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the solenoid valve.

4. INSPECT SHIFT SOLENOID VALVE S3

a. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

b. Connect the battery's positive (+) lead to the terminal of the solenoid valve connector, and the

negative (-) lead to the solenoid valve body. Then check that the valve moves and makes an
operating noise.

OK: Valve moves and makes an operating noise.

Shift solenoid valve S2 connector terminal - Shift solenoid valve

S2 body

20°C (68°

F)

11 to 15 ohms

Tester Connection

Condition

Specified

Condition

Shift solenoid valve S3 connector terminal - Shift solenoid valve

S3 body

20°C (68°

F)

11 to 15 ohms



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































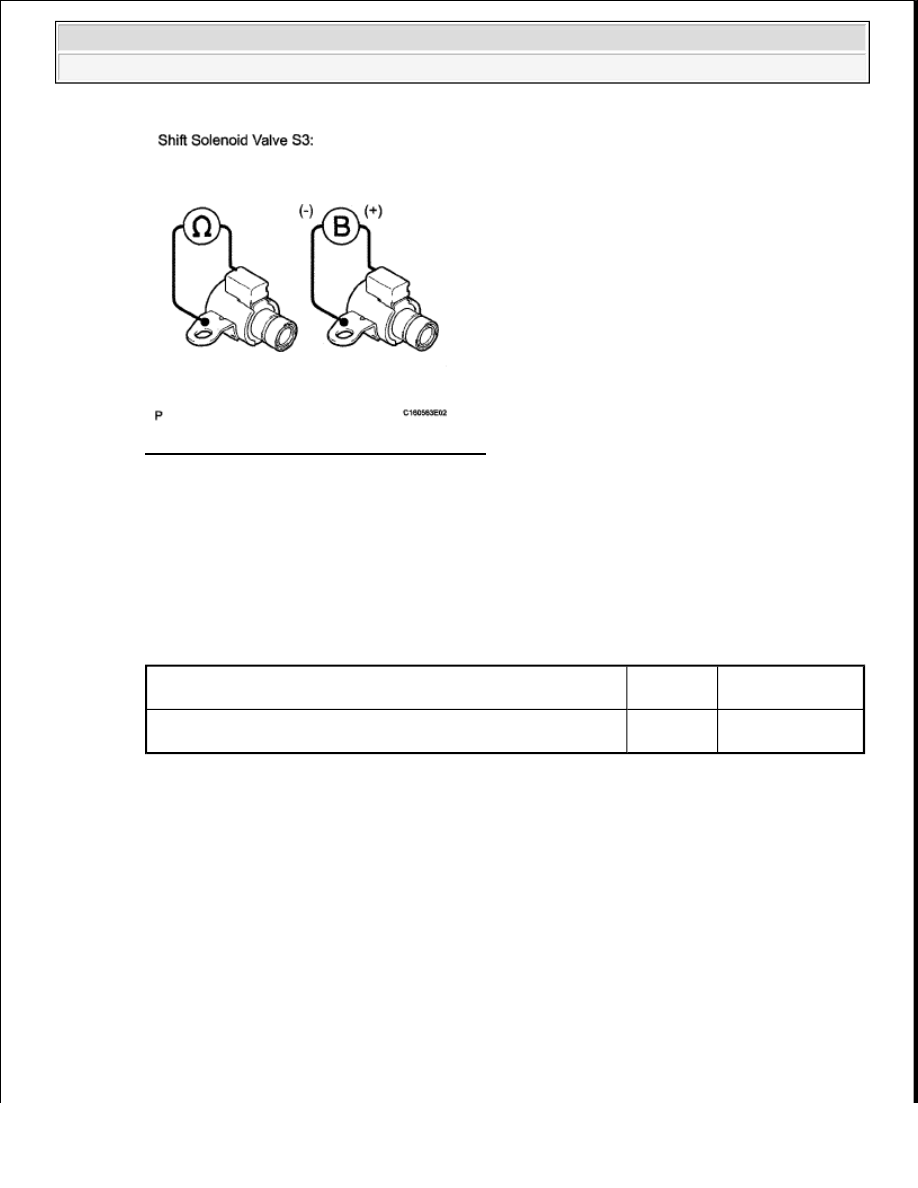

Fig. 194: Identifying Shift Solenoid Valve S3
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the solenoid valve.

5. INSPECT SHIFT SOLENOID VALVE S4

a. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

b. Connect the battery's positive (+) lead to the terminal of the solenoid valve connector, and the

negative (-) lead to the solenoid valve body. Then check that the valve moves and makes an
operating noise.

Tester Connection

Condition

Specified

Condition

Shift solenoid valve S4 connector terminal - Shift solenoid valve

S4 body

20°C (68°

F)

11 to 15 ohms
