1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. DRAIN AUTOMATIC TRANSMISSION FLUID (See REMOVAL )

3. REMOVE AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY (See REMOVAL )

4. REMOVE VALVE BODY OIL STRAINER ASSEMBLY (See REMOVAL )

5. DISCONNECT TRANSMISSION WIRE (See REMOVAL )

6. REMOVE TRANSMISSION VALVE BODY ASSEMBLY

a. Remove the bolt, detent spring cover and detent spring.

b. Remove the 19 bolts and valve body.

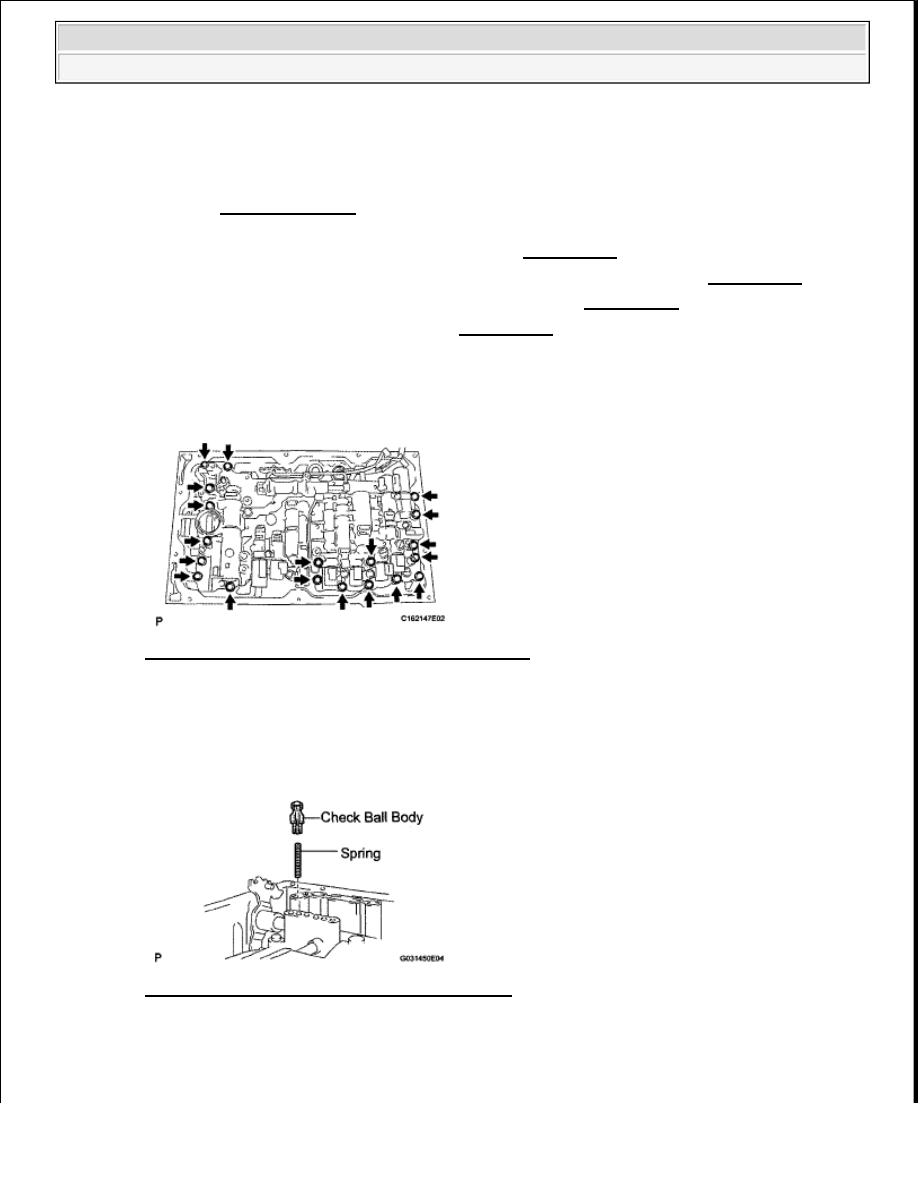

Fig. 180: Locating Transmission Valve Body Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the check ball body and spring.

Fig. 181: Identifying Check Ball Body & Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).

NOTE:

Do not drop the check ball body and spring.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































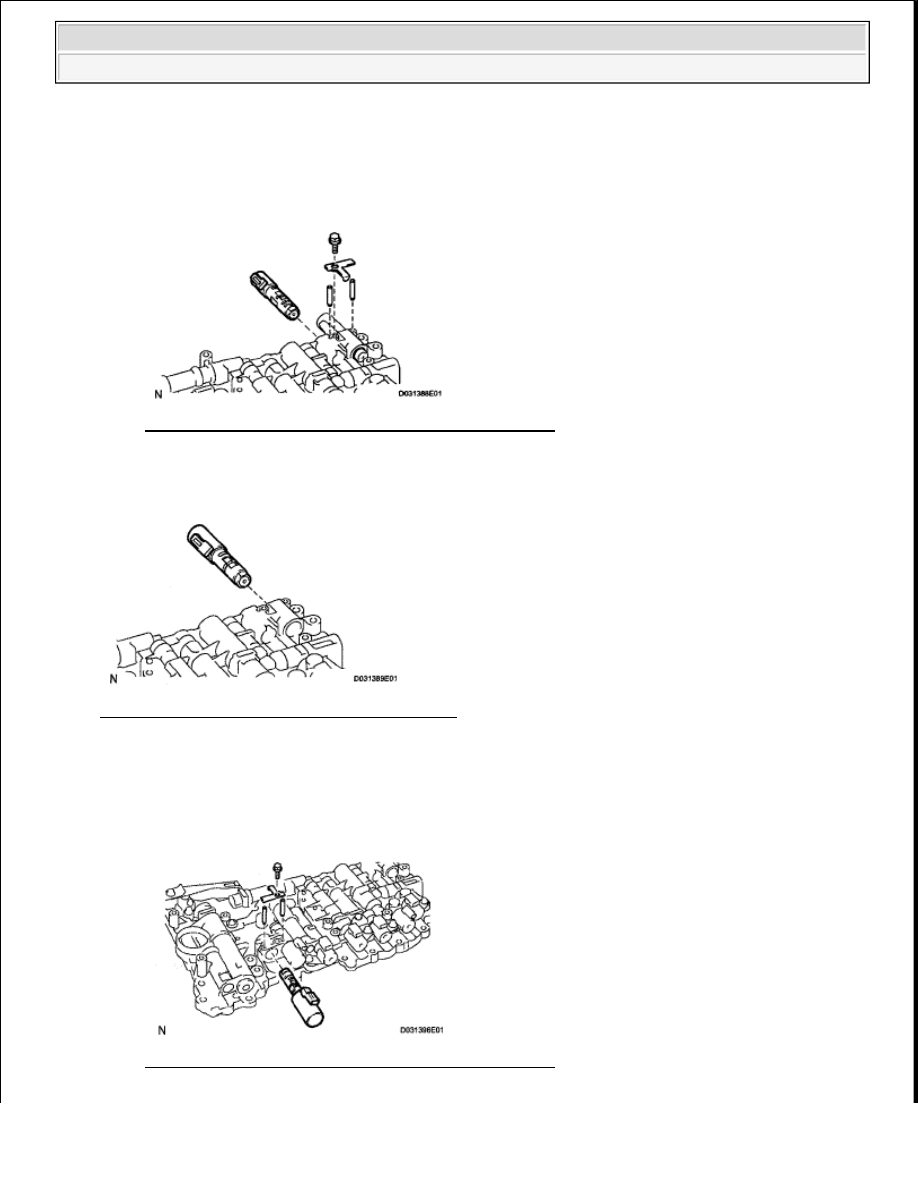

1. REMOVE SHIFT SOLENOID VALVE SL2

a. Remove the bolt, lock plate and 2 straight pins.

b. Remove the shift solenoid valve.

Fig. 182: Identifying Bolt, Lock Plate & Straight Pins
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE SHIFT SOLENOID VALVE SLU

Fig. 183: Identifying Shift Solenoid Valve SLU
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE SHIFT SOLENOID VALVE SLT

a. Remove the bolt, lock plate and 2 straight pins.

b. Remove the shift solenoid valve.

Fig. 184: Identifying Bolt, Lock Plate & Straight Pins
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































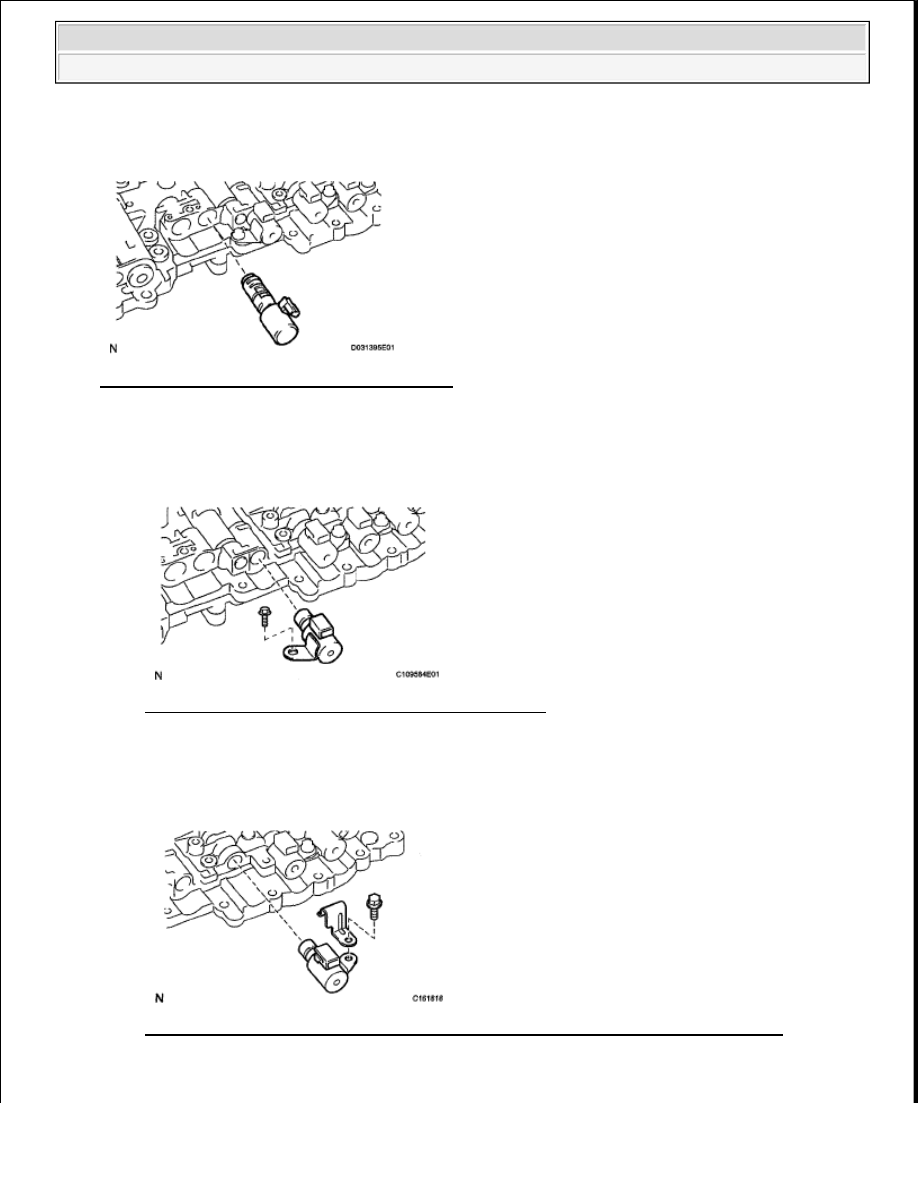

4. REMOVE SHIFT SOLENOID VALVE SL1

Fig. 185: Identifying Shift Solenoid Valve SL1
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE SHIFT SOLENOID VALVE SR

a. Remove the bolt and shift solenoid valve.

Fig. 186: Identifying Bolt & Shift Solenoid Valve SR
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE SHIFT SOLENOID VALVE S1

a. Remove the bolt, valve body wire harness clamp and shift solenoid valve.

Fig. 187: Identifying Bolt, Valve Body Wire Harness Clamp & Shift Solenoid Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































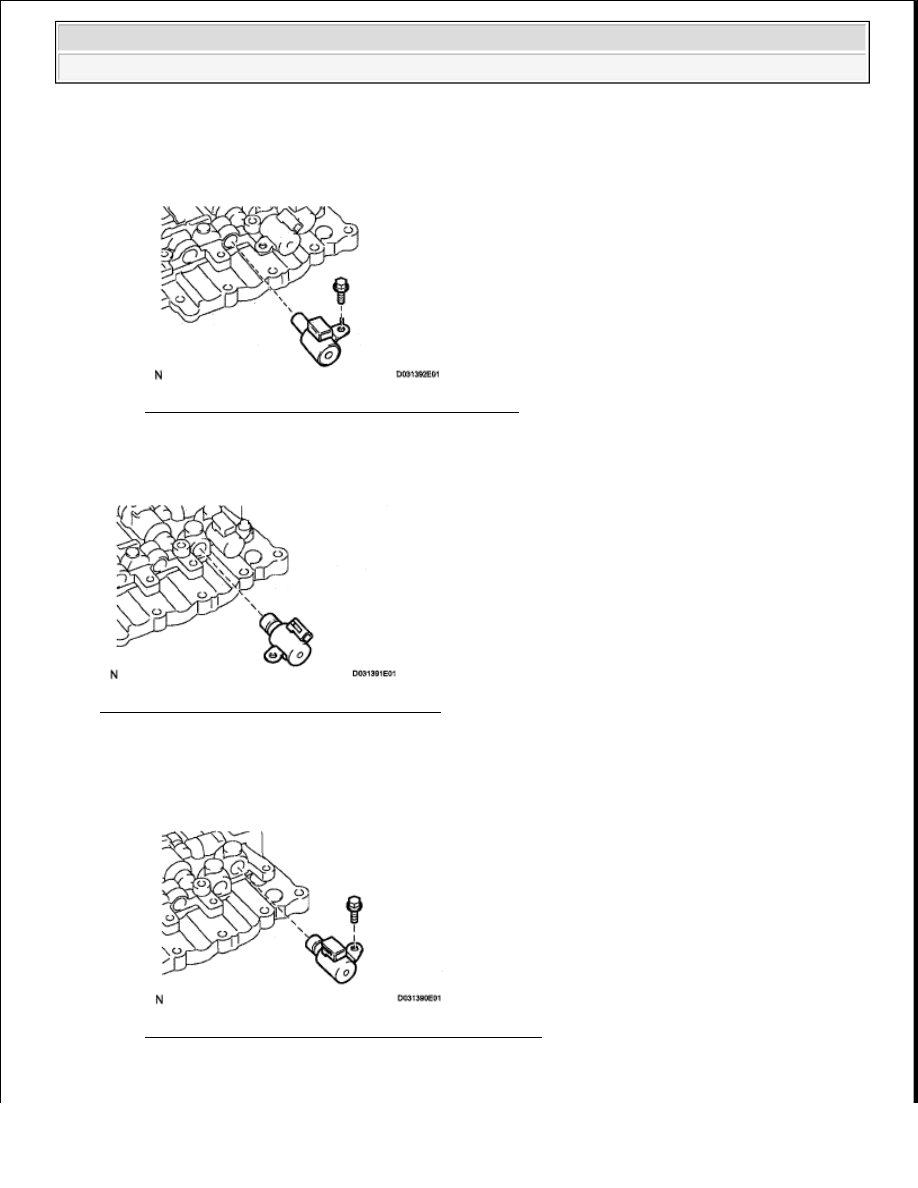

7. REMOVE SHIFT SOLENOID VALVE S4

a. Remove the bolt and shift solenoid valve.

Fig. 188: Identifying Bolt & Shift Solenoid Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE SHIFT SOLENOID VALVE S2

Fig. 189: Identifying Shift Solenoid Valve S2
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE SHIFT SOLENOID VALVE S3

a. Remove the bolt and shift solenoid valve.

Fig. 190: Identifying Bolt & Shift Solenoid Valve S3
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
