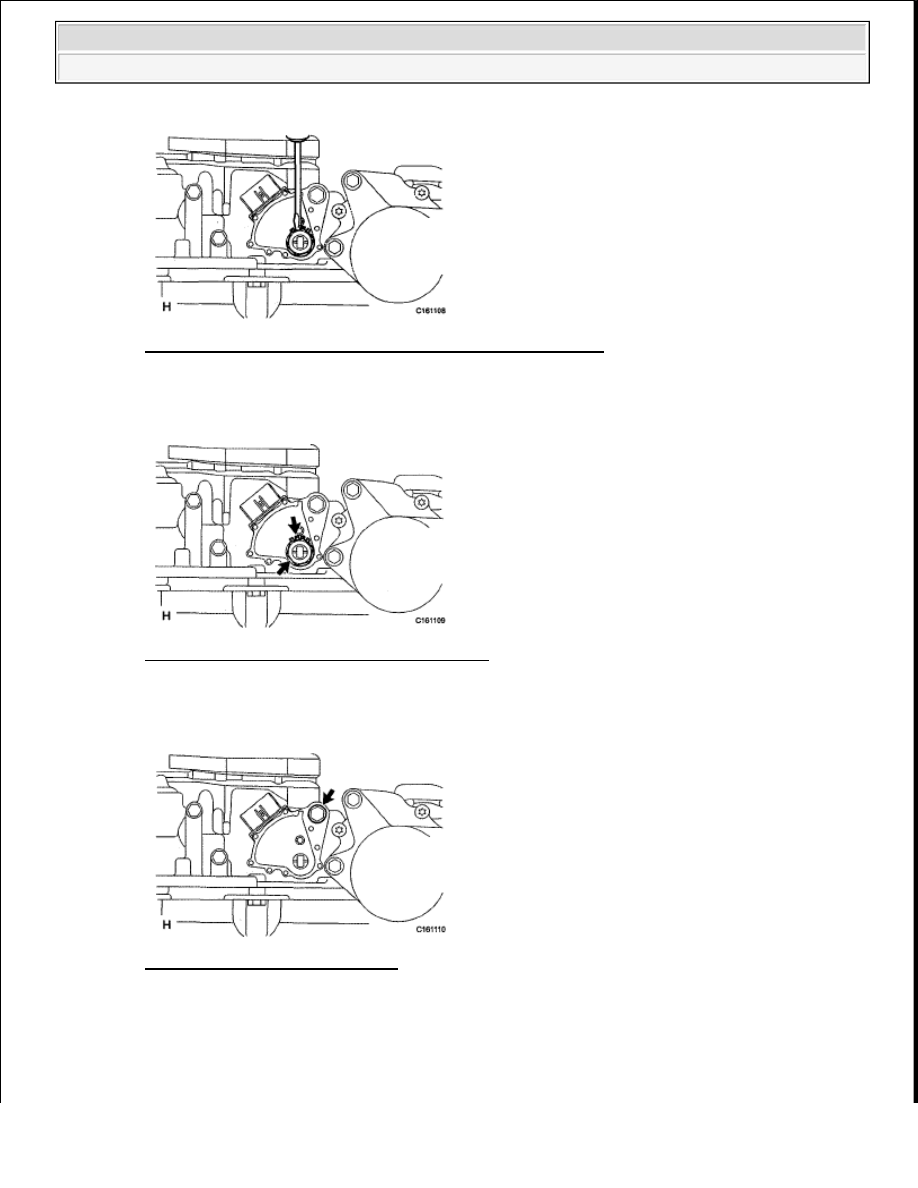

Fig. 165: Bending Tabs Of Lock Washer Using Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the lock nut and lock washer.

Fig. 166: Locating Lock Nut & Lock Washer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Remove the bolt and switch.

Fig. 167: Locating Bolt & Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT PARK/NEUTRAL POSITION SWITCH ASSEMBLY



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































a. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

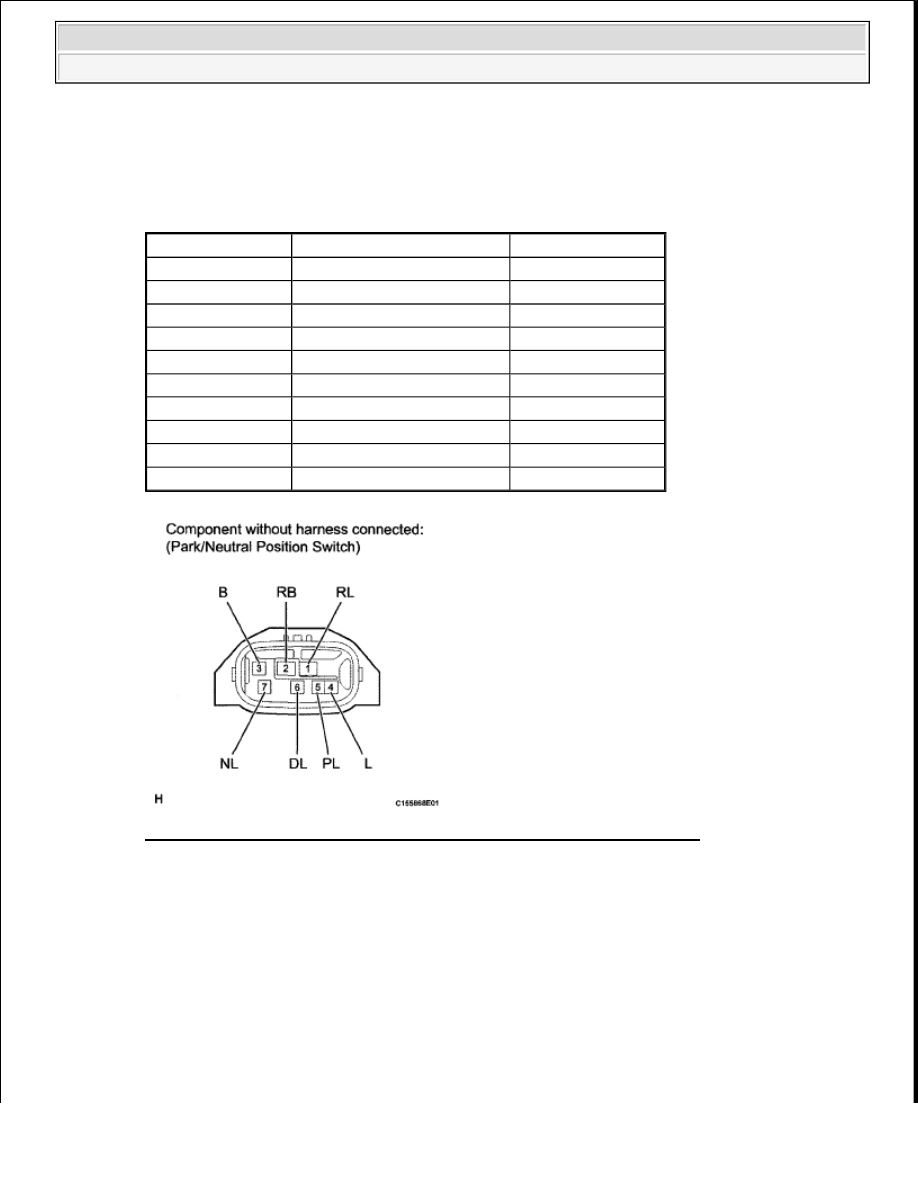

Fig. 168: Identifying Park/Neutral Position Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the switch assembly.

ADJUSTMENT

1. ADJUST PARK/NEUTRAL POSITION SWITCH ASSEMBLY

a. Loosen the bolt of the park/neutral position switch and move the shift lever to the N position.

b. Align the groove with the neutral basic line.

c. Hold the switch in the position described above and tighten the bolt.

Tester Connection

Condition

Specified Condition

2 (RB) - 5 (PL)

Shift Position P

Below 1 ohms

2 (RB) - 5 (PL)

Shift Position Not on P

10 kohms or higher

2 (RB) - 1 (RL)

Shift Position R

Below 1 ohms

2 (RB) - 1 (RL)

Shift Position Not on R

10 kohms or higher

2 (RB) - 7 (NL)

Shift Position N

Below 1 ohms

2 (RB) - 7 (NL)

Shift Position Not on N

10 kohms or higher

2 (RB) - 6 (DL)

Shift Position D and S

Below 1 ohms

2 (RB) - 6 (DL)

Shift Position Not on D and S 10 kohms or higher

3 (B) - 4 (L)

Shift Position P and N

Below 1 ohms

3 (B) - 4 (L)

Shift Position Not on P and N 10 kohms or higher



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Torque: 13 N*m (130 kgf*cm, 10 ft.*lbf)

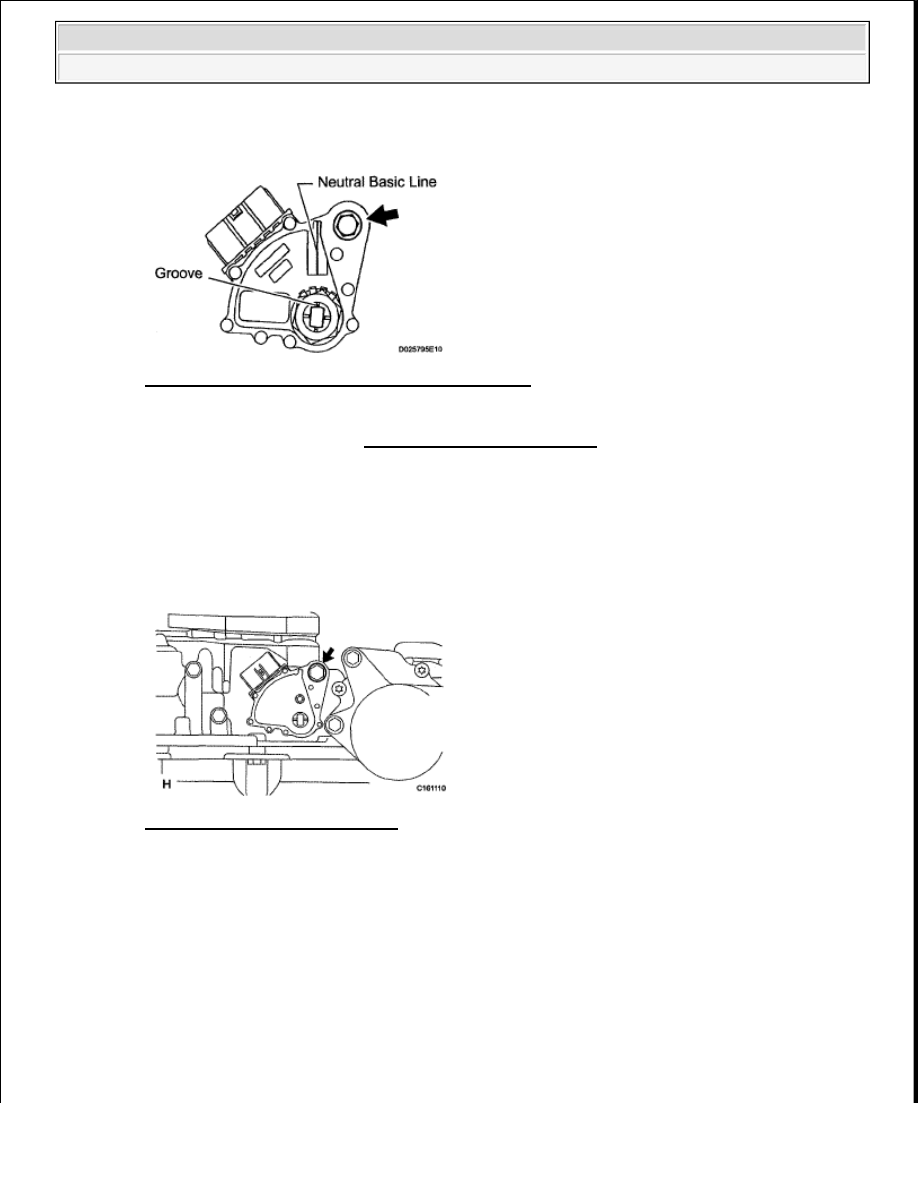

Fig. 169: Identifying Neutral Basic Line & Groove
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. After the adjustment, perform ON-VEHICLE INSPECTION .

INSTALLATION

1. INSTALL PARK/NEUTRAL POSITION SWITCH ASSEMBLY

a. Install the switch to the manual valve shaft.

b. Temporarily install the bolt.

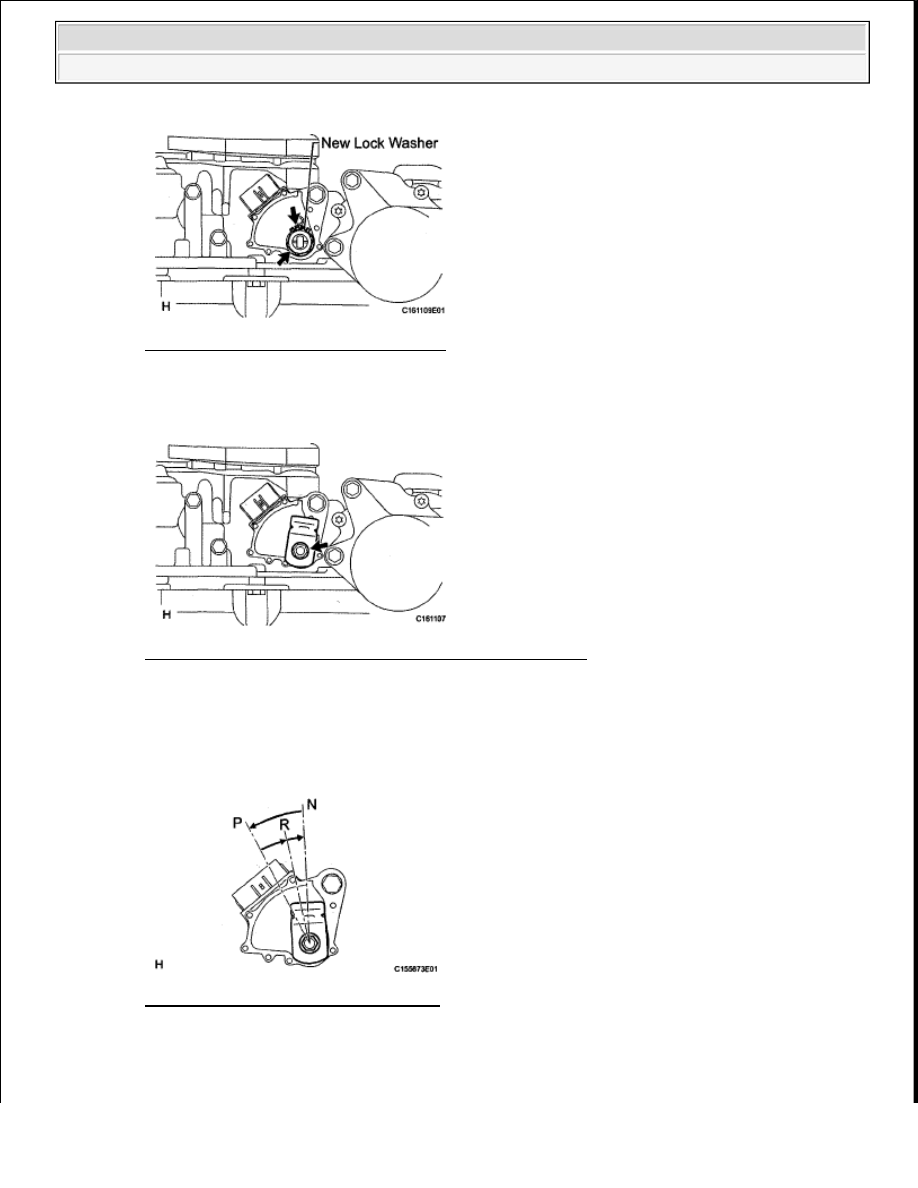

Fig. 170: Locating Bolt & Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install a new lock washer and the nut.

Torque: 6.9 N*m (70 kgf*cm, 61 in.*lbf)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Fig. 171: Locating Lock Washer & Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Temporarily install the control shaft lever RH.

Fig. 172: Locating Transmission Control Shaft Lever Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Turn the control shaft lever RH counterclockwise until it stops, and then turn it clockwise 2 notches

to set it to the N position.

f. Remove the control shaft lever RH.

Fig. 173: Turning Control Shaft Lever
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Align the groove with the neutral basic line.

h. Hold the switch in the position described above and tighten the bolt.
