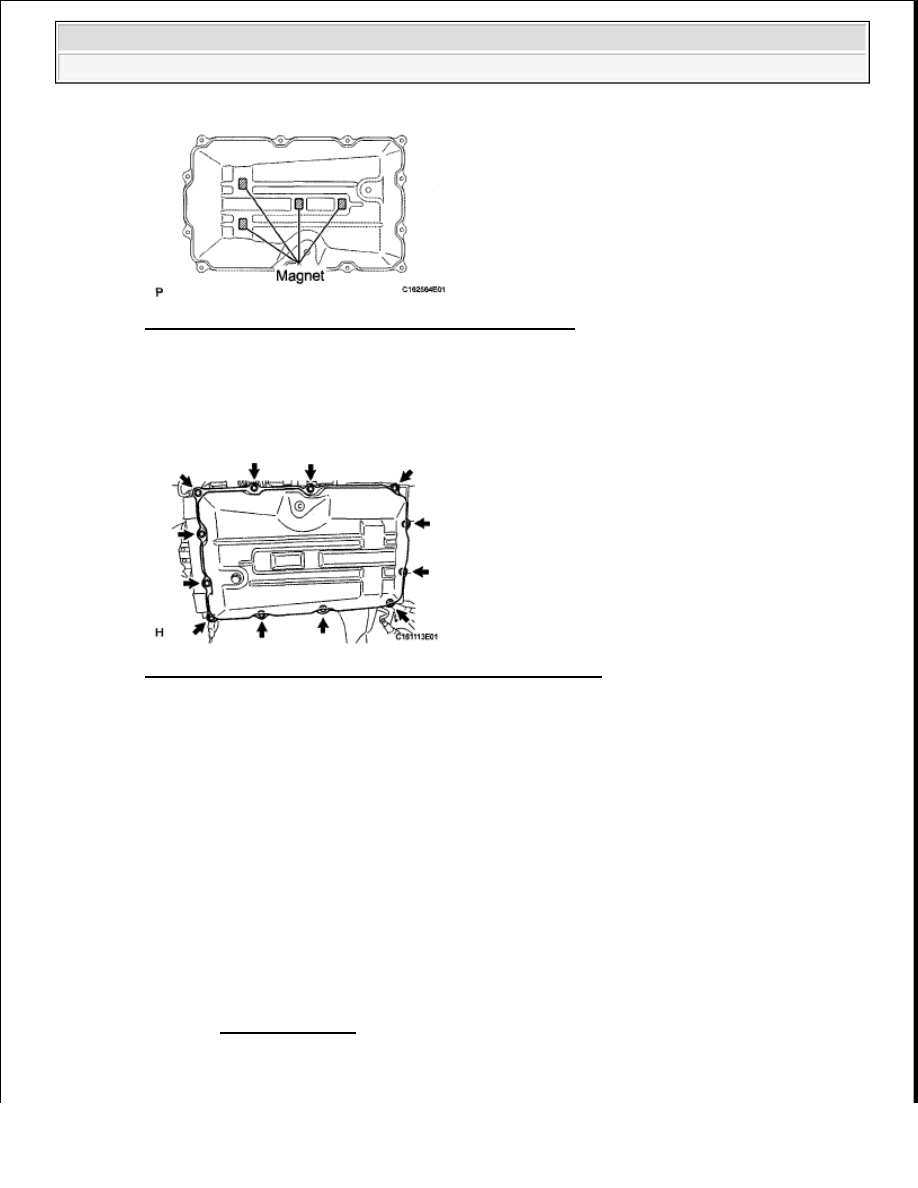

Fig. 159: Identifying Transmission Oil Cleaner Magnets
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install a new gasket and the oil pan with the 12 bolts.

Torque: 7.4 N*m (75 kgf*cm, 65 in.*lbf)

Fig. 160: Identifying Automatic Transmission Oil Pan Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

6. ADD AUTOMATIC TRANSMISSION FLUID

NOTE:



Make sure that there is no oil or foreign matter on the gasket
seal surface and oil pan contact surface.



Install the gasket so that there is no slack in the gasket, and
make sure the seal surface's entire circumference is level.



Make sure that the 9 gasket drop prevention protrusions are set
on the oil pan.



When tightening the oil pan, make sure that the gasket is not
pinched between the gasket tightening area's sleeve and the
transmission's seal surface.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































a. Add automatic transmission fluid (see ADJUSTMENT ).

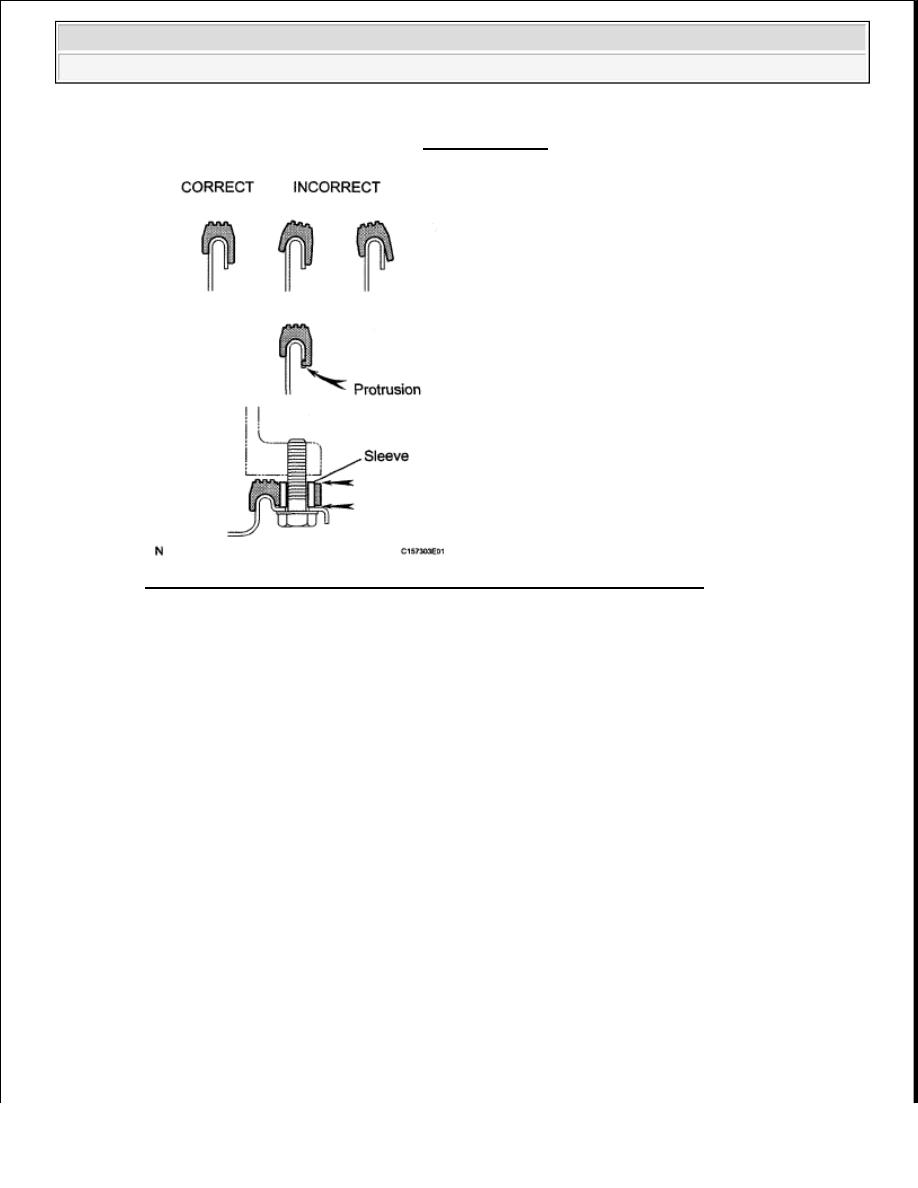

Fig. 161: Identifying Correct & Incorrect Position Of Gasket Installation
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

PARK/NEUTRAL POSITION SWITCH

COMPONENTS



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

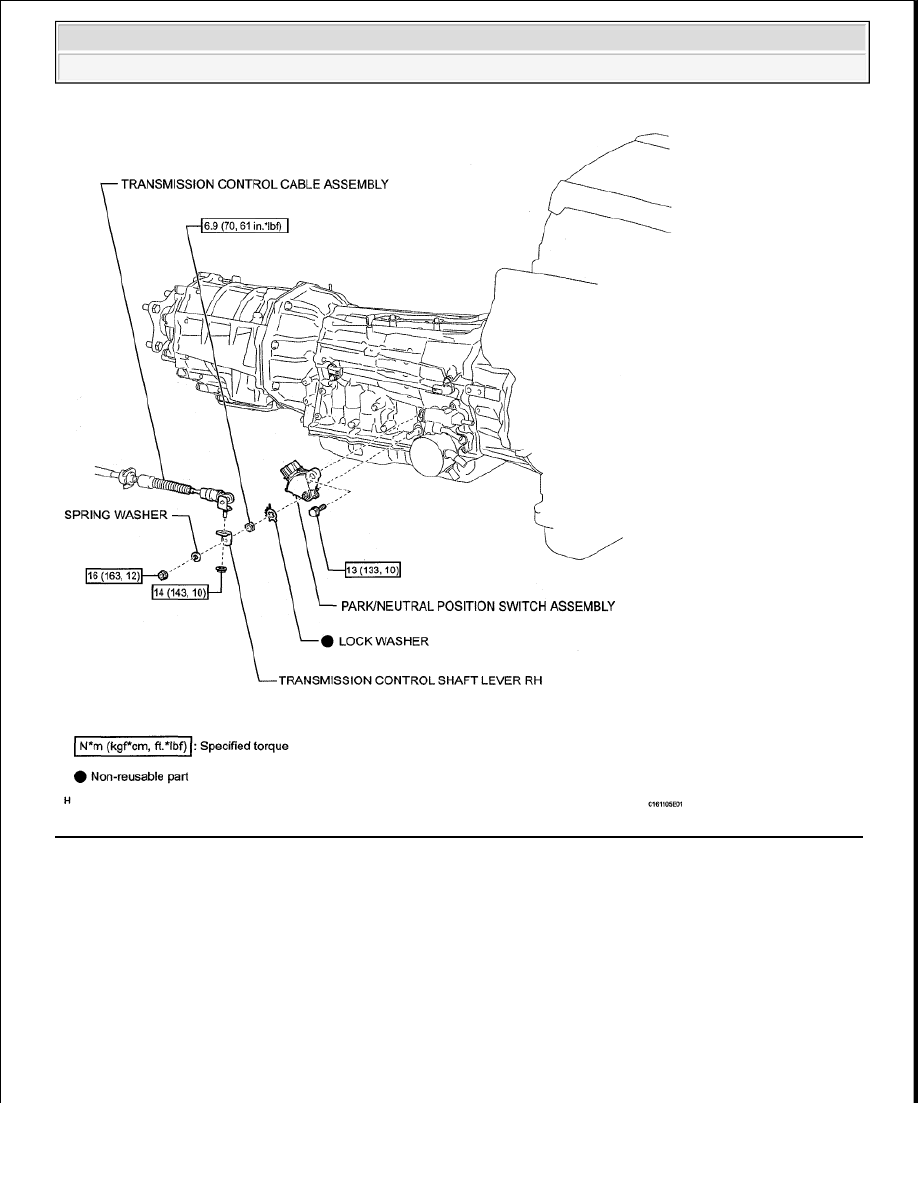

Fig. 162: Identifying Park/Neutral Position Switch Replacement Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. INSPECT PARK/NEUTRAL POSITION SWITCH ASSEMBLY

a. Apply the parking brake and turn the ignition switch ON.

b. Depress the brake pedal and check that the engine starts when the shift lever is on N or P, but does

not start in other positions.

c. Check that the back-up light illuminates and the reverse warning buzzer sounds when the shift lever

is on R, but do not function in other positions.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. DISCONNECT TRANSMISSION CONTROL CABLE ASSEMBLY

a. Remove the nut and disconnect the cable.

3. REMOVE PARK/NEUTRAL POSITION SWITCH ASSEMBLY

a. Disconnect the switch connector.

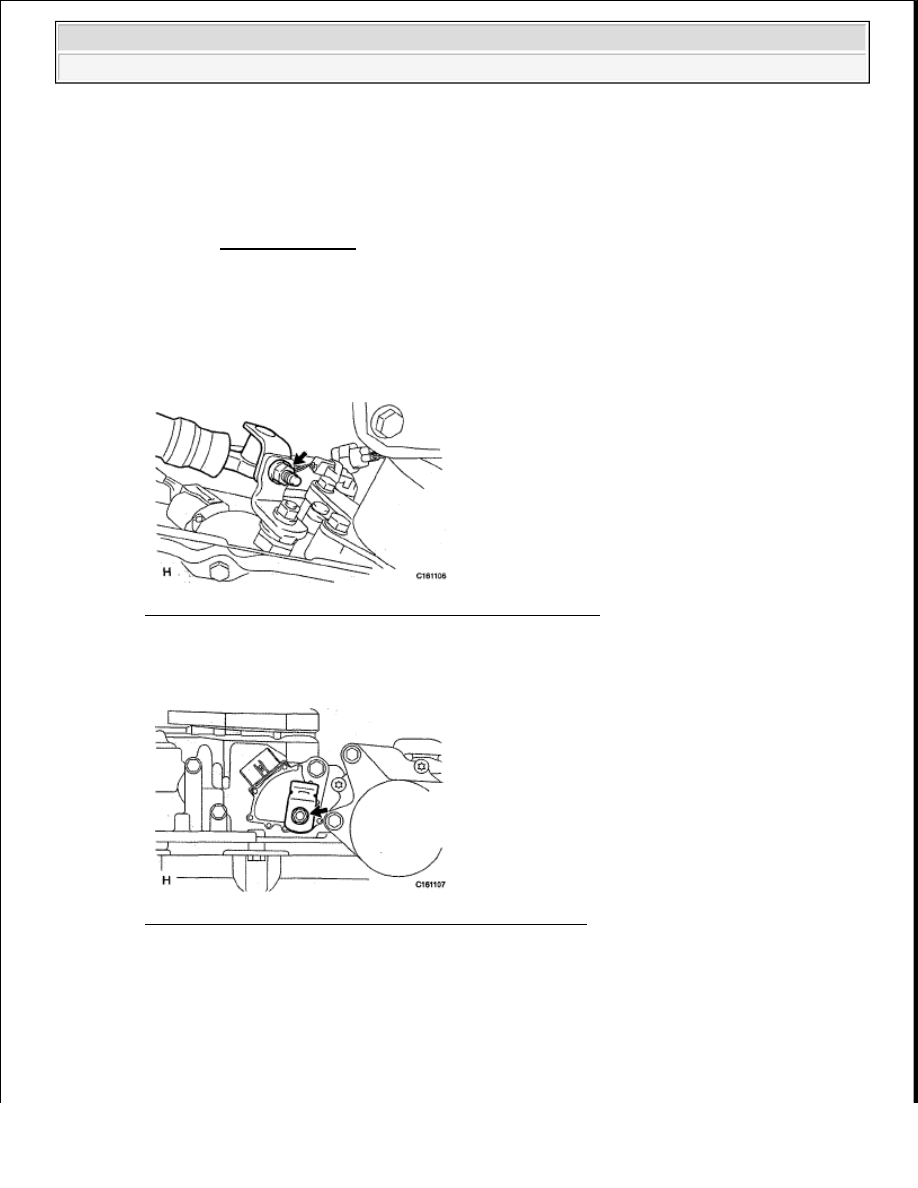

Fig. 163: Locating Park/Neutral Position Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the nut, spring washer and transmission control shaft lever RH.

Fig. 164: Locating Transmission Control Shaft Lever Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Using a screwdriver, bend the tabs of the lock washer.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
