INSTALLATION

1. INSTALL SPEED SENSOR SP2

a. Coat a new O-ring with ATF and install it to the sensor.

b. Install the sensor with the bolt.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

c. Connect the sensor connector.

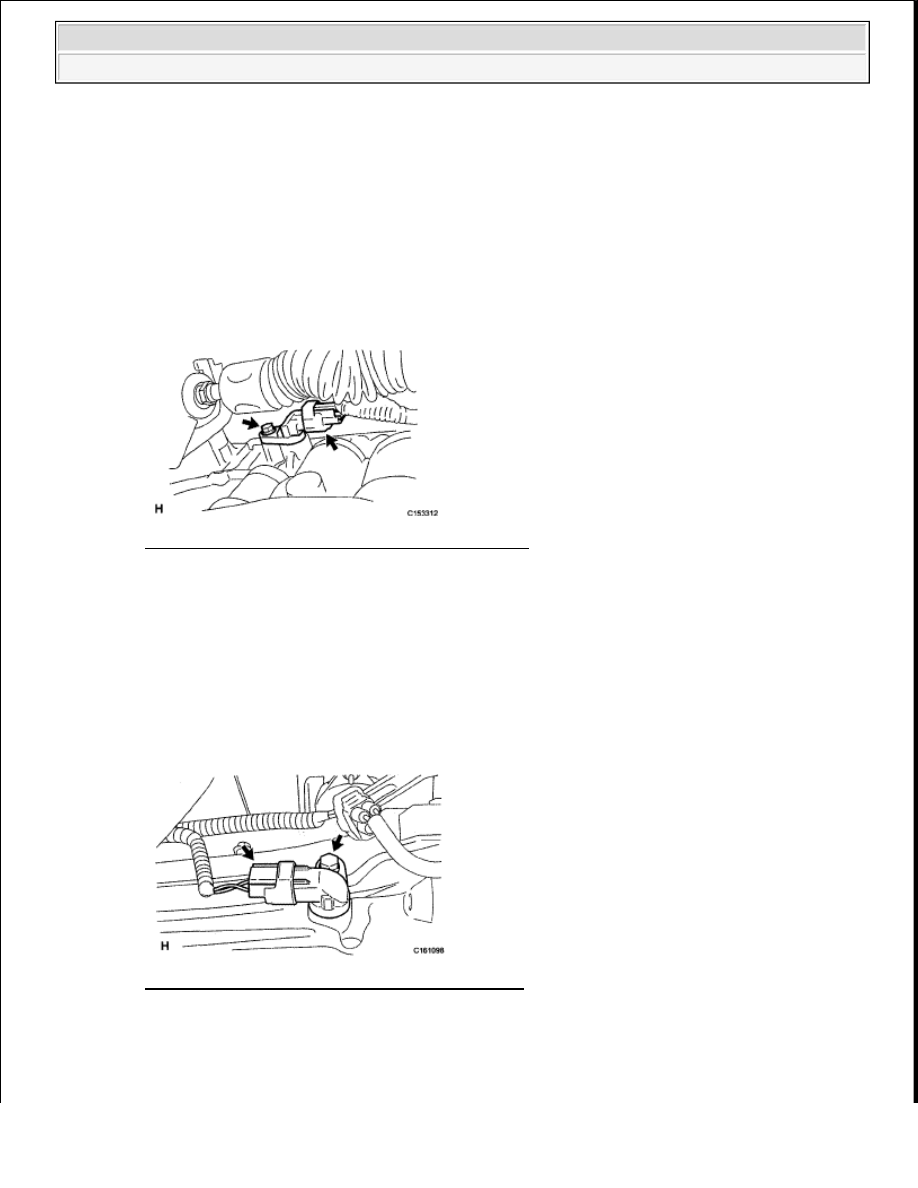

Fig. 145: Identifying Speed Sensor SP2 Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL SPEED SENSOR NT

a. Coat a new O-ring with ATF and install it to the sensor.

b. Install the sensor with the bolt.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

c. Connect the sensor connector.

Fig. 146: Identifying Speed Sensor NT Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

TRANSMISSION WIRE



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































COMPONENTS

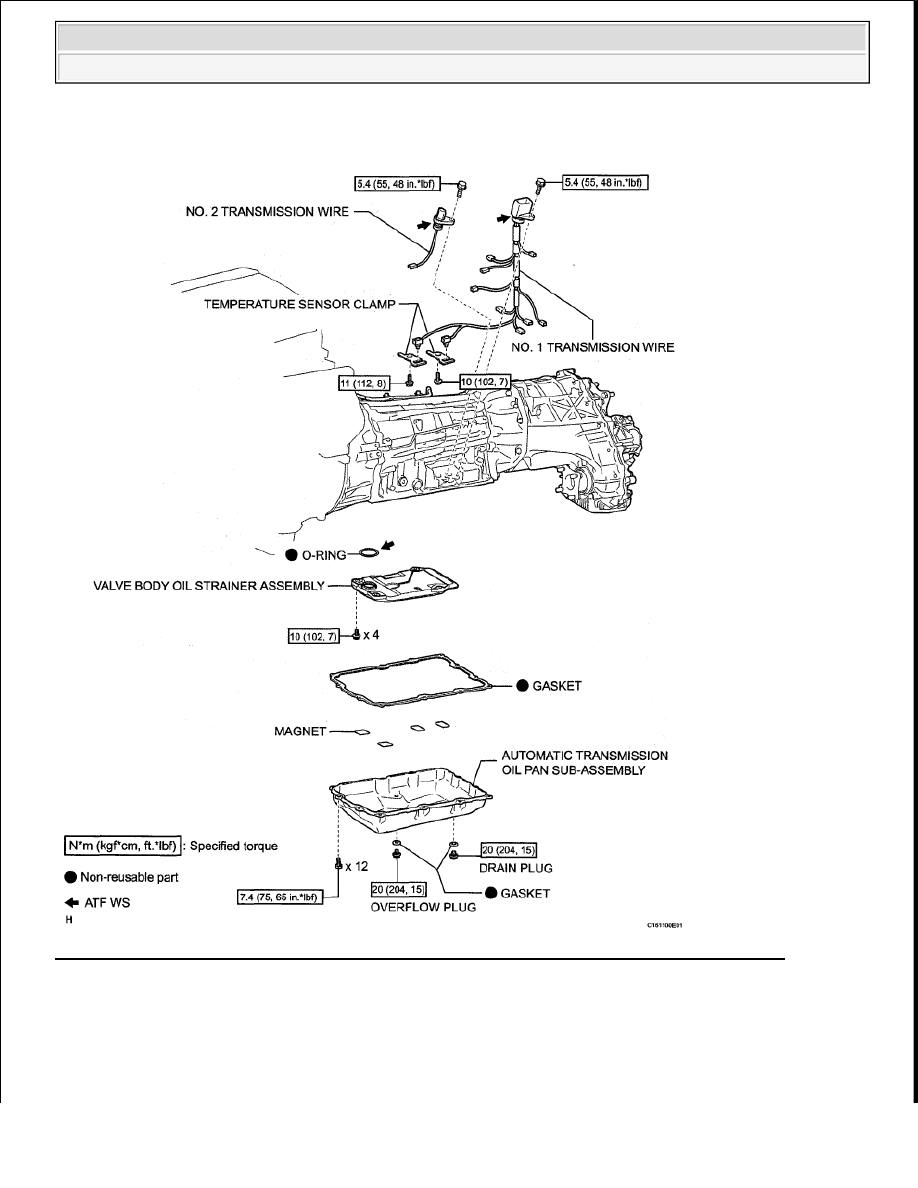

Fig. 147: Identifying Transmission Wire Replacement Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































2. DRAIN AUTOMATIC TRANSMISSION FLUID

a. Remove the drain plug and gasket, and drain the ATF.

b. Install a new gasket and the drain plug.

Torque: 20 N*m (204 kgf*cm, 15 ft.*lbf)

3. REMOVE AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

a. Remove the 12 bolts, oil pan and gasket from the transmission.

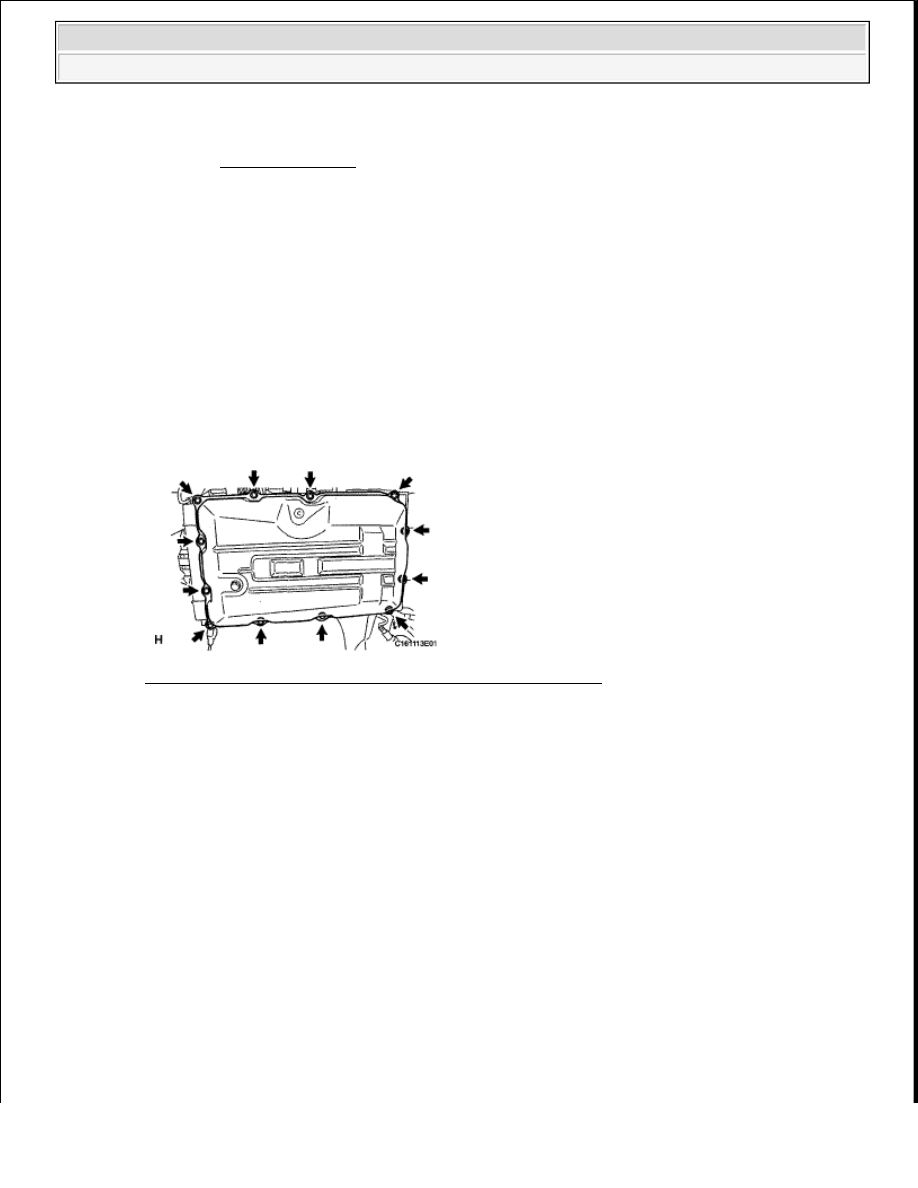

Fig. 148: Identifying Automatic Transmission Oil Pan Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Examine the particles in the pan.

1. Remove the 4 magnets and use them to collect steel particles. Carefully inspect the foreign

matter and particles in the pan and on the magnets to anticipate the type of wear you will find
in the transmission.

Steel (magnetic): bearing, gear and clutch plate wear

Brass (non-magnetic): bush wear

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).

NOTE:

Some fluid will remain in the oil pan. Remove all the bolts, and
carefully remove the oil pan assembly.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































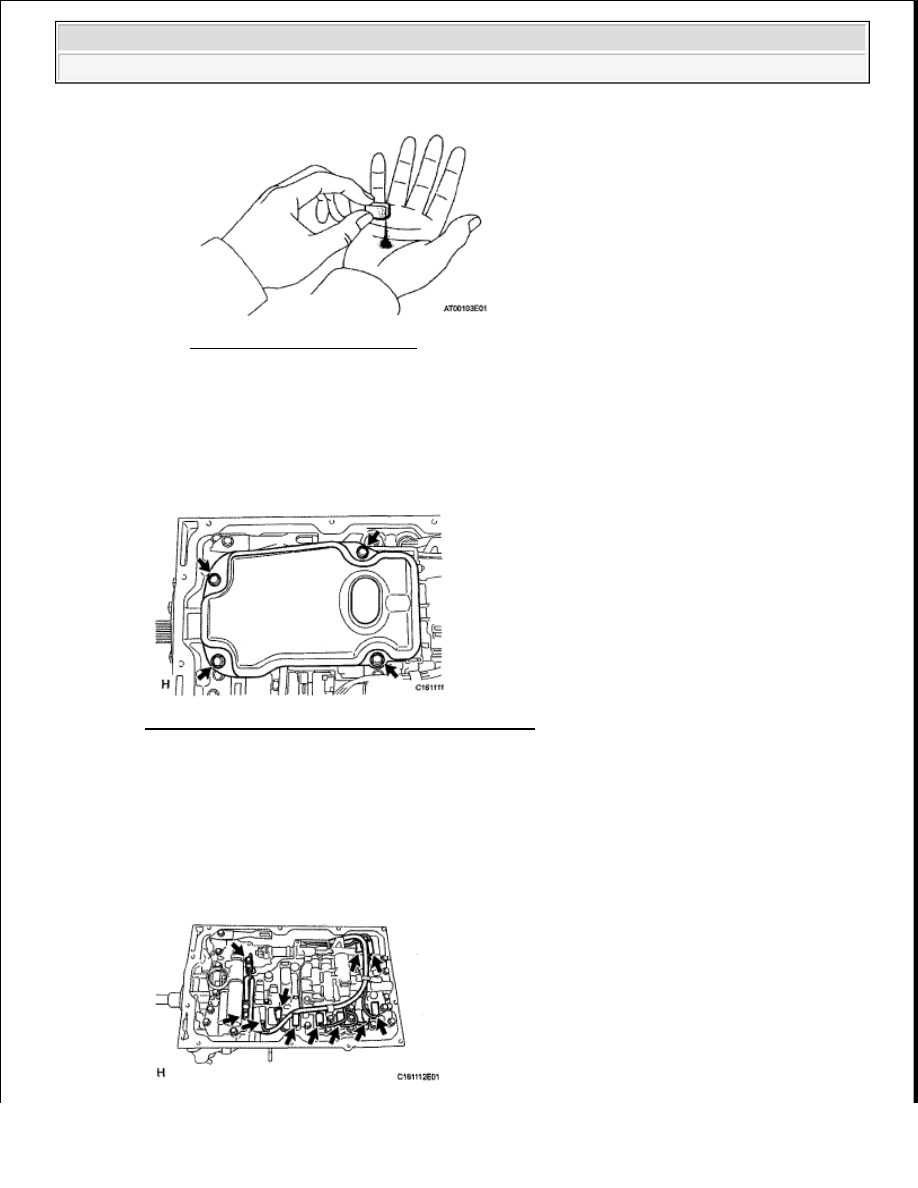

Fig. 149: Identifying Magnets
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE VALVE BODY OIL STRAINER ASSEMBLY

a. Remove the 4 bolts and oil strainer.

Fig. 150: Identifying Valve Body Oil Strainer Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the O-ring from the oil strainer.

5. DISCONNECT TRANSMISSION WIRE

a. Remove the 2 bolts and 2 temperature sensor clamps.

b. Disconnect the 2 ATF temperature sensors.

c. Disconnect the 9 connectors from the solenoid valves.

NOTE:

Be careful as some fluid may leak out of the oil strainer.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
