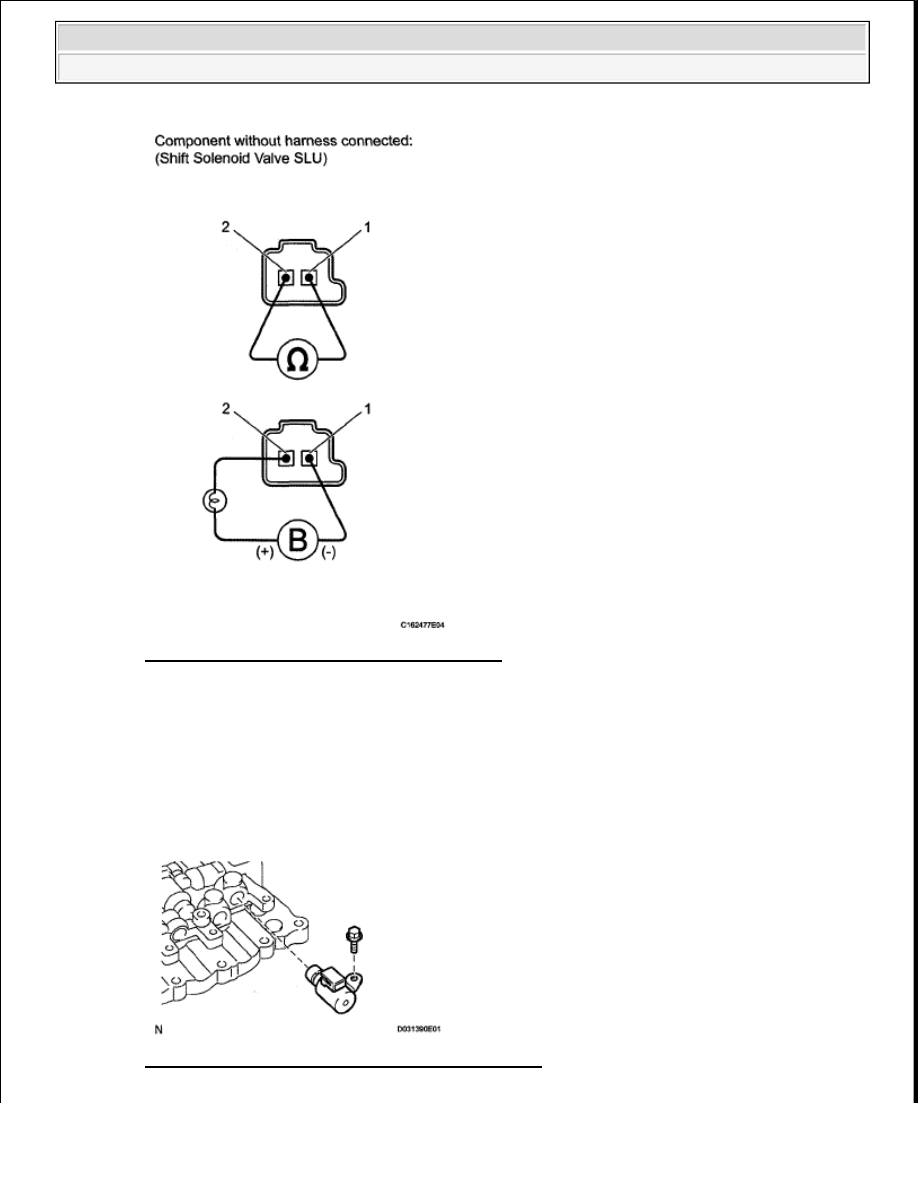

Fig. 199: Identifying Shift Solenoid Valve SLU
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1. INSTALL SHIFT SOLENOID VALVE S3

a. Install the shift solenoid valve with the bolt.

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 200: Identifying Bolt & Shift Solenoid Valve S3
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































2. INSTALL SHIFT SOLENOID VALVE S2

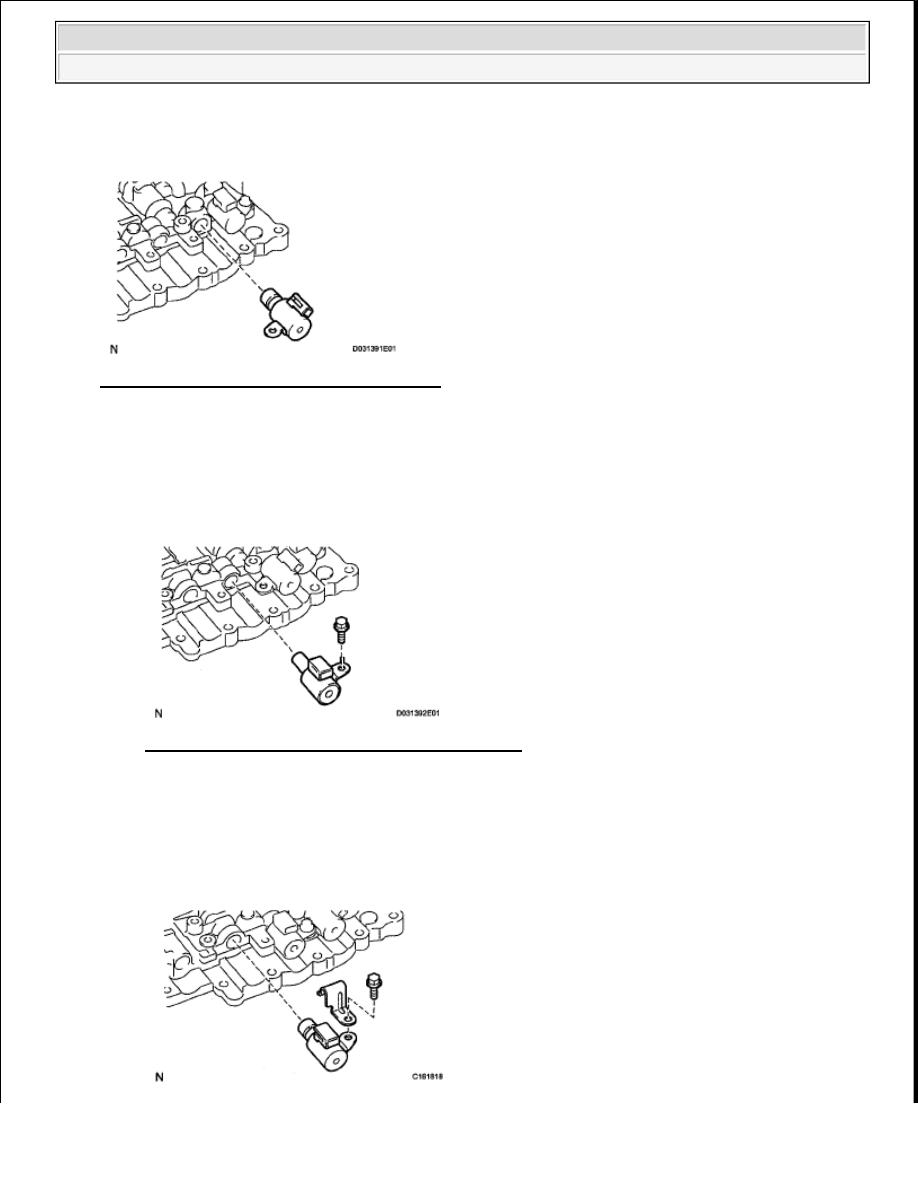

Fig. 201: Identifying Shift Solenoid Valve S2
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL SHIFT SOLENOID VALVE S4

a. Install the shift solenoid valve with the bolt.

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 202: Identifying Shift Solenoid Valve S4 Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL SHIFT SOLENOID VALVE S1

a. Install the shift solenoid valve and valve body wire harness clamp with the bolt.

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Fig. 203: Identifying Bolt, Valve Body Wire Harness Clamp & Shift Solenoid Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL SHIFT SOLENOID VALVE SR

a. Install the shift solenoid valve with the bolt.

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

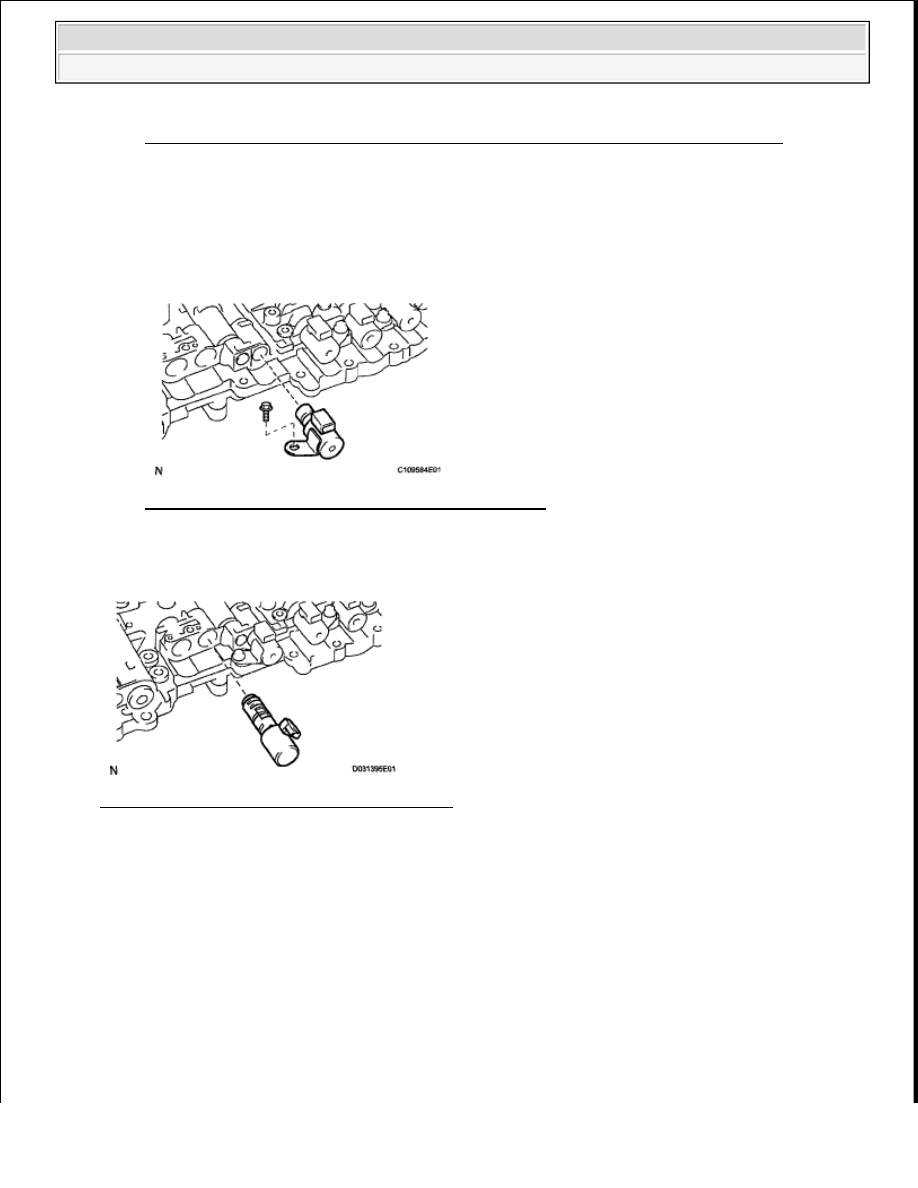

Fig. 204: Identifying Bolt & Shift Solenoid Valve SR
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL SHIFT SOLENOID VALVE SL1

Fig. 205: Identifying Shift Solenoid Valve SL1
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL SHIFT SOLENOID VALVE SLT

a. Install the shift solenoid valve.

b. Install the 2 straight pins and lock plate with the bolt.

Torque: 6.4 N*m (65 kgf*cm, 57 in.*lbf)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































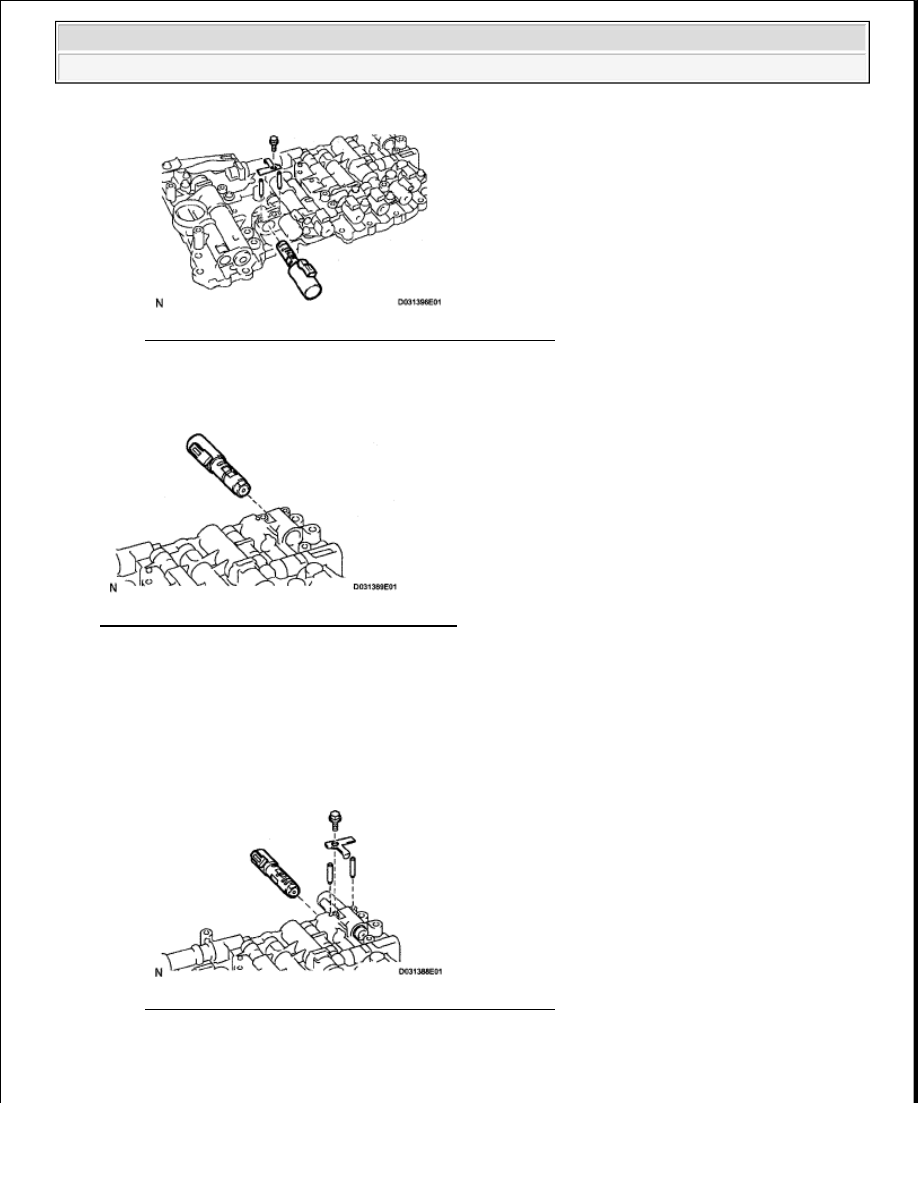

Fig. 206: Identifying Bolt, Lock Plate & Straight Pins
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL SHIFT SOLENOID VALVE SLU

Fig. 207: Identifying Shift Solenoid Valve SLU
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL SHIFT SOLENOID VALVE SL2

a. Install the shift solenoid valve.

b. Install the 2 straight pins and lock plate with the bolt.

Torque: 6.4 N*m (65 kgf*cm, 57 in.*lbf)

Fig. 208: Identifying Bolt, Lock Plate & Straight Pins
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION
