OK: DTC B1835, B1836, B1837 or B1838 is not output.

HINT:

Codes other than DTC B1835, B1836, B1837, B1838 maybe output at this time, but they are not
related to this check.

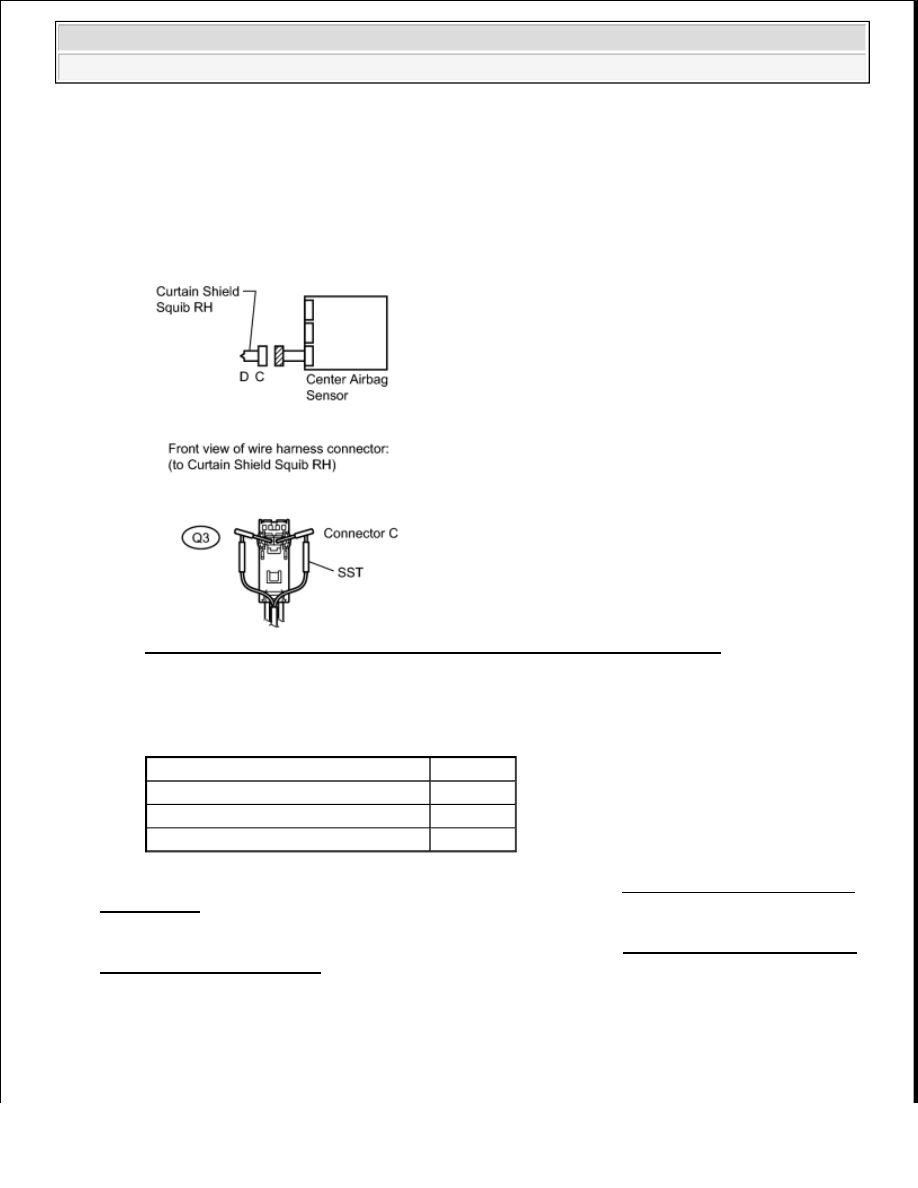

Fig. 177: Identifying Curtain Shield Airbag RH (Curtain Shield Squib RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Result

RESULT TABLE

B: REPLACE CURTAIN SHIELD AIRBAG ASSEMBLY RH (See CURTAIN SHIELD AIRBAG
ASSEMBLY )

C: REPLACE CURTAIN SHIELD AIRBAG ASSEMBLY RH (See CURTAIN SHIELD AIRBAG
ASSEMBLY (for CrewMax) )

A: Go to next step

2. CHECK CONNECTOR

a. Turn the ignition switch OFF.

Result

Proceed to

OK (for Regular Cab and Double Cab)

A

OK (for CrewMax)

B

NG

C



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































b. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

c. Disconnect SST from connector C.

d. Check that the No. 2 floor wire connector (on the curtain shield airbag RH side) is not damaged.

OK: The lock button is not disengaged, or the claw of the lock is not deformed or damaged.

NG: REPLACE NO. 2 FLOOR WIRE

OK: Go to next step

3. CHECK NO. 2 FLOOR WIRE (CURTAIN SHIELD SQUIB RH CIRCUIT)

a. Disconnect the connectors from the center airbag sensor.

b. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

c. Turn the ignition switch ON.

d. Measure the voltage according to the value(s) in the table below.

Standard voltage

TESTER CONNECTION SPECIFIED CONDITION TABLE

e. Turn the ignition switch OFF.

f. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

g. Measure the resistance according to the value(s) in the table below.

Tester Connection

Switch Condition Specified Condition

Q3-1 (ICR-) - Body ground

Ignition switch ON

Below 1 V

Q3-2 (ICR+) - Body ground



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































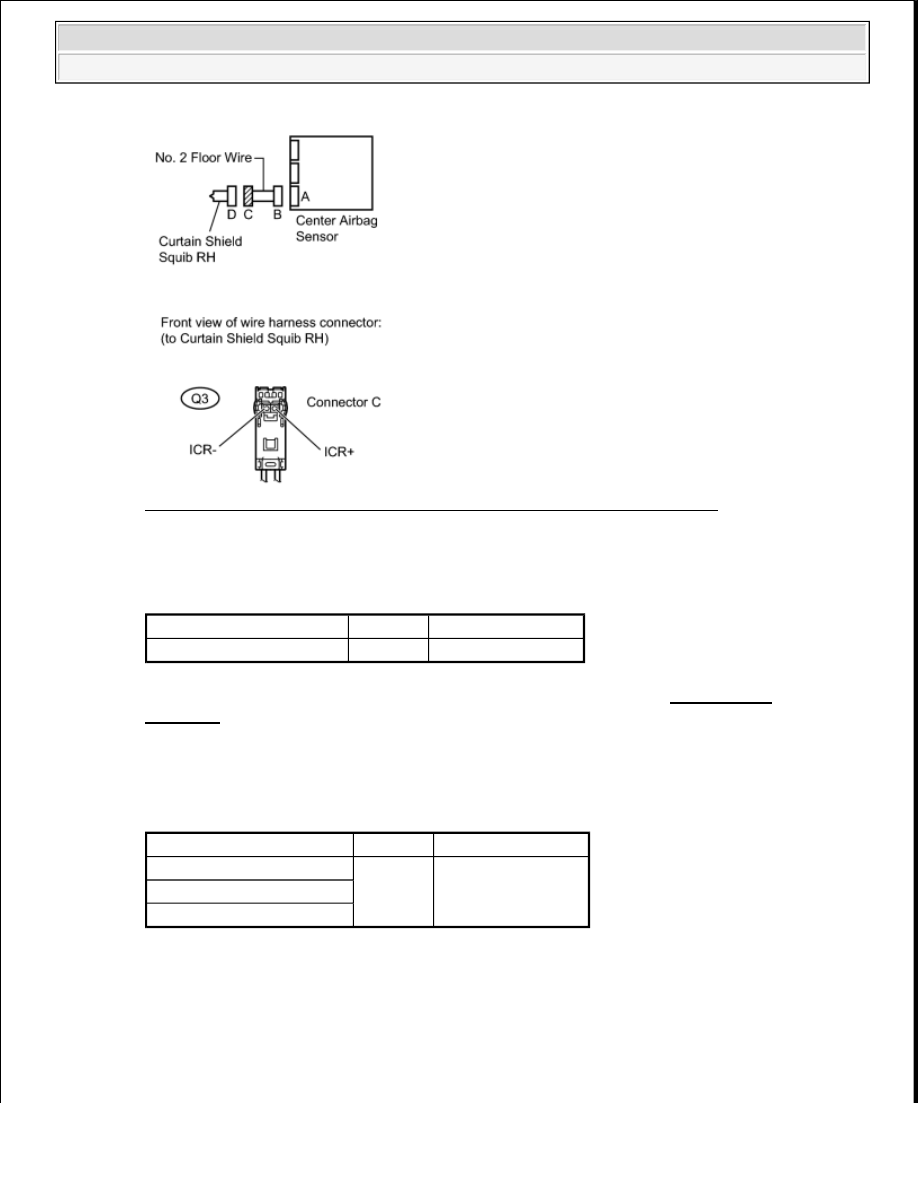

Fig. 178: Identifying No. 2 Floor Wire (Curtain Shield SQUIB RH Circuit)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

h. Release the activation prevention mechanism built into connector B (see DIAGNOSIS

SYSTEM ).

i. Measure the resistance according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

NG: REPLACE NO. 2 FLOOR WIRE

OK: Go to next step

4. CHECK CENTER AIRBAG SENSOR

a. Connect the connectors to the curtain shield airbag RH and the center airbag sensor.

Tester Connection

Condition Specified Condition

Q3-1 (ICR-) - Q3-2 (ICR+) Always

Below 1 ohms

Tester Connection

Condition Specified Condition

Q3-1 (ICR-) - Q3-2 (ICR+)

Always

1 Mohms or higher

Q3-1 (ICR-) - Body ground

Q3-2 (ICR+) - Body ground



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































b. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

c. Turn the ignition switch ON, and wait for at least 60 seconds.

d. Clear the DTCs (see DTC CHECK/CLEAR ).

e. Turn the ignition switch OFF.

f. Turn the ignition switch ON, and wait for at least 60 seconds.

g. Check for DTCs (see DTC CHECK/CLEAR ).

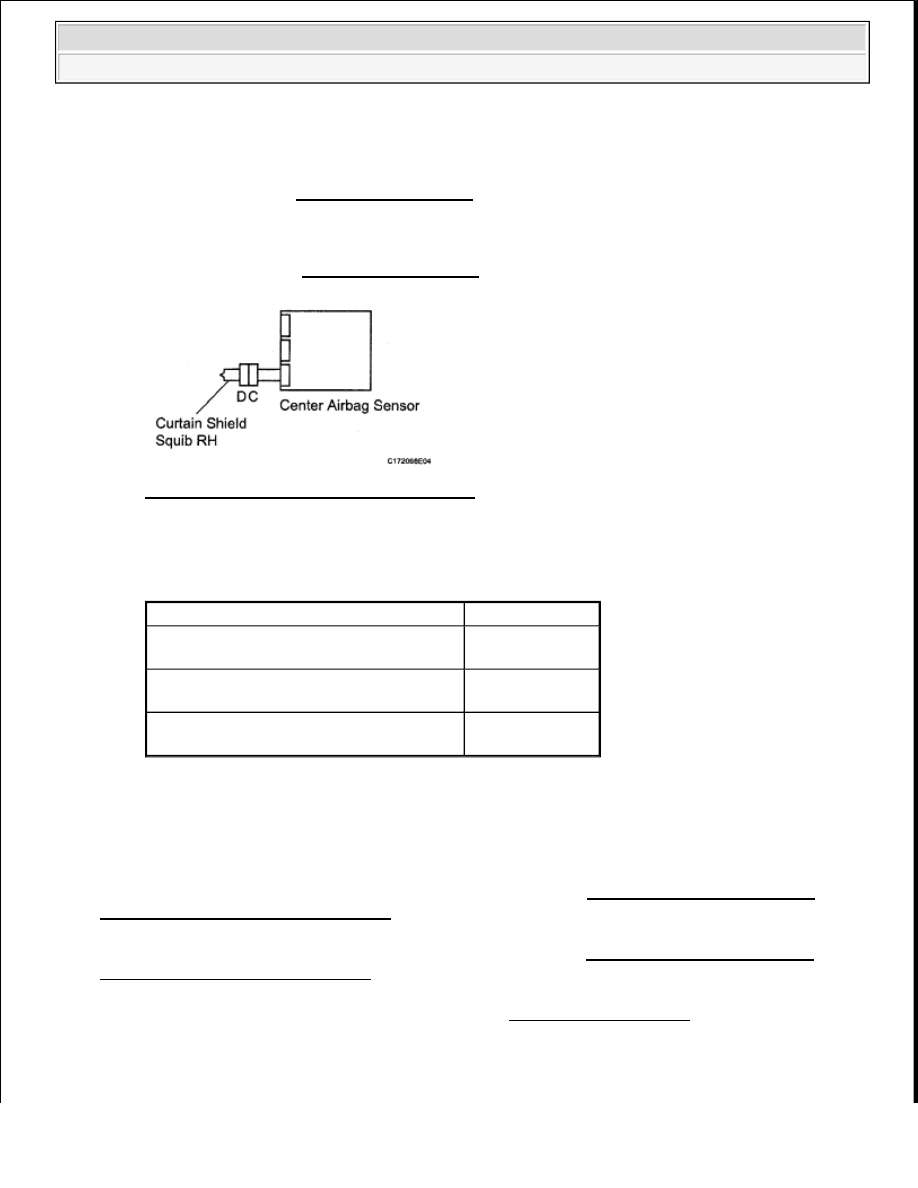

Fig. 179: Identifying Center Airbag Sensor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Result

RESULT TABLE

HINT:

Codes other than DTC B1835, B1836, B1837, B1838 maybe output at this time, but they are not
related to this check.

A: REPLACE CENTER AIRBAG SENSOR ASSEMBLY (See CENTER AIRBAG SENSOR
ASSEMBLY (for Column Shift Type) )

B: REPLACE CENTER AIRBAG SENSOR ASSEMBLY (See CENTER AIRBAG SENSOR
ASSEMBLY (for Floor Shift Type) )

C: USE SIMULATION METHOD TO CHECK (See DIAGNOSIS SYSTEM )

DTC B1900/73, B1901/73, B1902/73, B1903/73: SHORT IN FRONT DRIVER SIDE PRETENSIONER
SQUIB CIRCUIT; OPEN IN FRONT DRIVER SIDE PRETENSIONER SQUIB CIRCUIT; SHORT TO

Result

Proceed to

DTC B1835, B1836, B1837 or B1838 is
output (for Column Shift Type)

A

DTC B1835, B1836, B1837 or B1838 is
output (for Floor Shift Type)

B

DTC B1835, B1836, B1837 or B1838 is
not output
