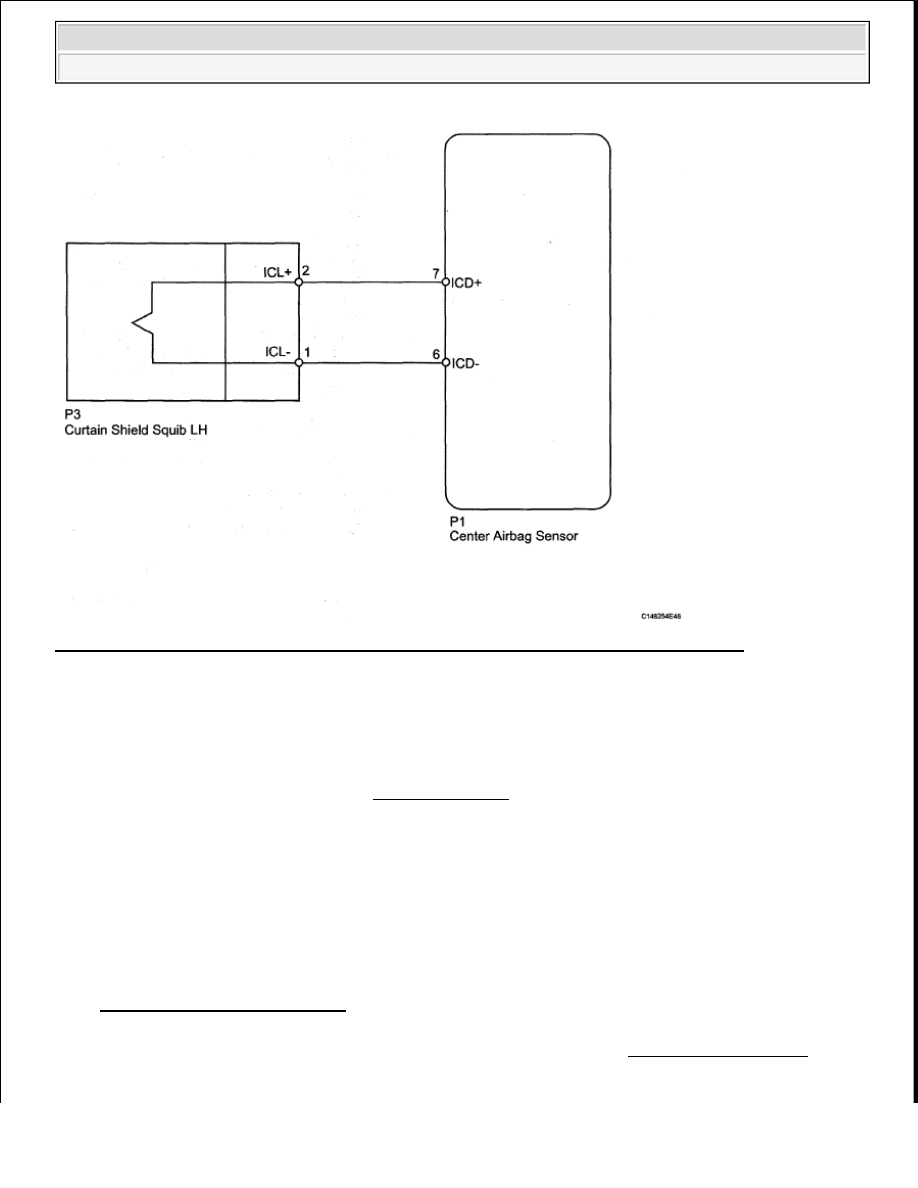

Fig. 172: Identifying Short In Driver Side Curtain Shield Squib Circuit - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

HINT:



Perform the simulation method by selecting "check mode" (signal check) with the Techstream (see
CHECK MODE PROCEDURE ).



After selecting "check mode" (signal check), perform the simulation method by wiggling each connector
of the airbag system or driving the vehicle on various types of roads (see DIAGNOSIS SYSTEM ).

NOTE:



When disconnecting the cable from the negative (-) battery terminal while
performing repairs, some systems need to be initialized after the cable is
reconnected (see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system requires
approximately 90 seconds to record various types of memory and
settings. As a result, after turning the ignition switch OFF, wait 90 seconds
or more before disconnecting the cable from the negative (-) battery
terminal.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































1. CHECK CURTAIN SHIELD AIRBAG LH (CURTAIN SHIELD SQUIB)

a. Turn the ignition switch OFF.

b. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

c. Disconnect the connectors from the curtain shield airbag LH.

d. Connect the white wire side of SST (resistance: 2.1 ohms) to connector C.

SST 09843-18061

e. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

f. Turn the ignition switch ON, and wait for at least 60 seconds.

g. Clear the DTCs (see DTC CHECK/CLEAR ).

h. Turn the ignition switch OFF.

i. Turn the ignition switch ON, and wait for at least 60 seconds.

j. Check for DTCs (see DTC CHECK/CLEAR ).

OK: DTC B1830, B1831, B1832 or B1833 is not output.

HINT:

Codes other than DTC B1830, B1831, B1832, B1833 maybe output at this time, but they are not
related to this check.

CAUTION: Never connect the tester to the curtain shield airbag LH (curtain

shield squib LH) for measurement, as this may lead to a serious
injury due to airbag deployment.

NOTE:



Do not forcibly insert SST into the terminals of the connector
when connecting SST.



Insert SST straight into the terminals of the connector.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































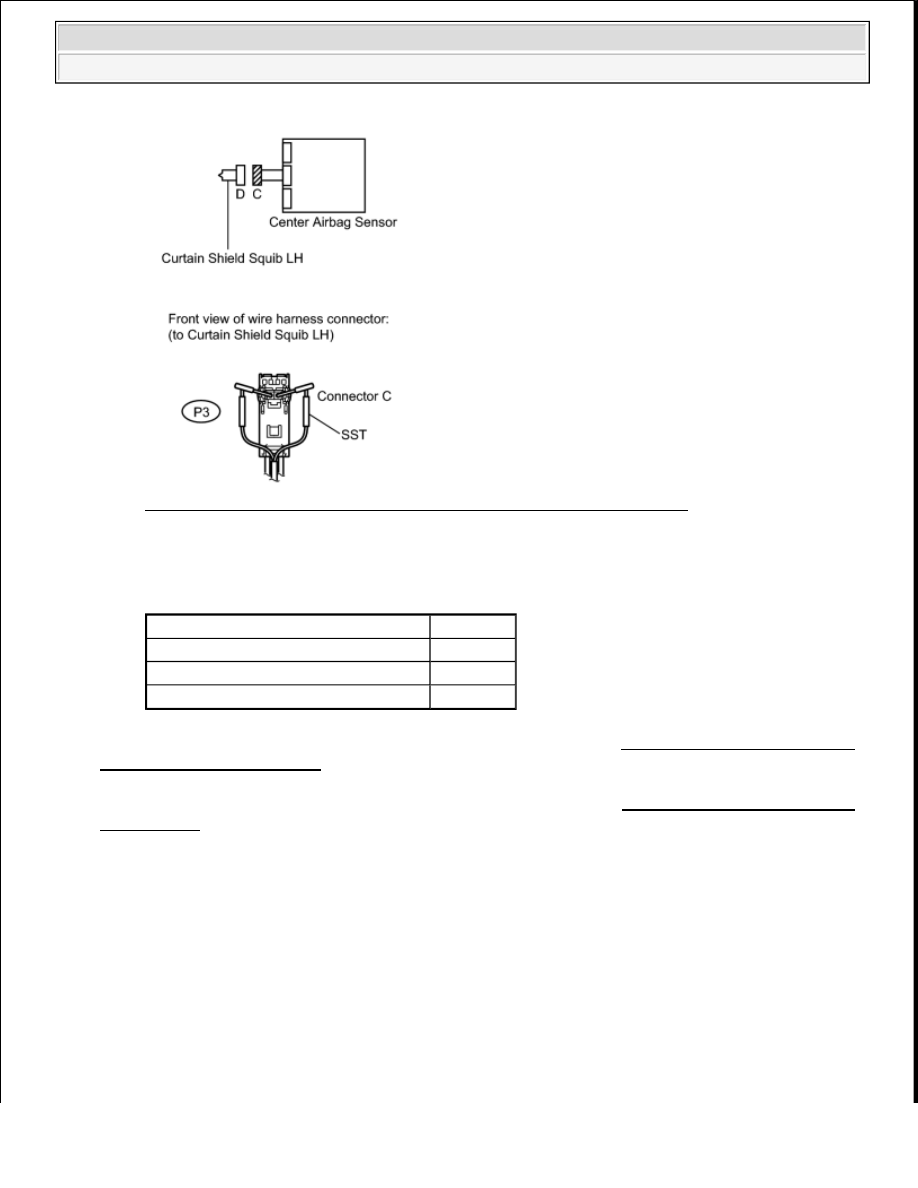

Fig. 173: Identifying Curtain Shield Airbag LH (Curtain Shield Squib)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Result

RESULT TABLE

B: REPLACE CURTAIN SHIELD AIRBAG ASSEMBLY LH (See CURTAIN SHIELD AIRBAG
ASSEMBLY (for CrewMax) )

C: REPLACE CURTAIN SHIELD AIRBAG ASSEMBLY LH (See CURTAIN SHIELD AIRBAG
ASSEMBLY )

A: Go to next step

2. CHECK CONNECTOR

a. Turn the ignition switch OFF.

b. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

c. Disconnect SST from connector C.

d. Check that the floor wire connectors (on the curtain shield airbag LH side) are not damaged.

OK: The lock button is not disengaged, or the claw of the lock is not deformed or damaged.

Result

Proceed to

OK (for Regular Cab and Double Cab)

A

OK (for CrewMax)

B

NG

C



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































NG: REPLACE FLOOR WIRE

OK: Go to next step

3. CHECK FLOOR WIRE (CURTAIN SHIELD SQUIB LH CIRCUIT)

a. Disconnect the connectors from the center airbag sensor.

b. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

c. Turn the ignition switch ON.

d. Measure the voltage according to the value(s) in the table below.

Standard voltage

TESTER CONNECTION SPECIFIED CONDITION TABLE

e. Turn the ignition switch OFF.

f. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

g. Measure the resistance according to the value(s) in the table below.

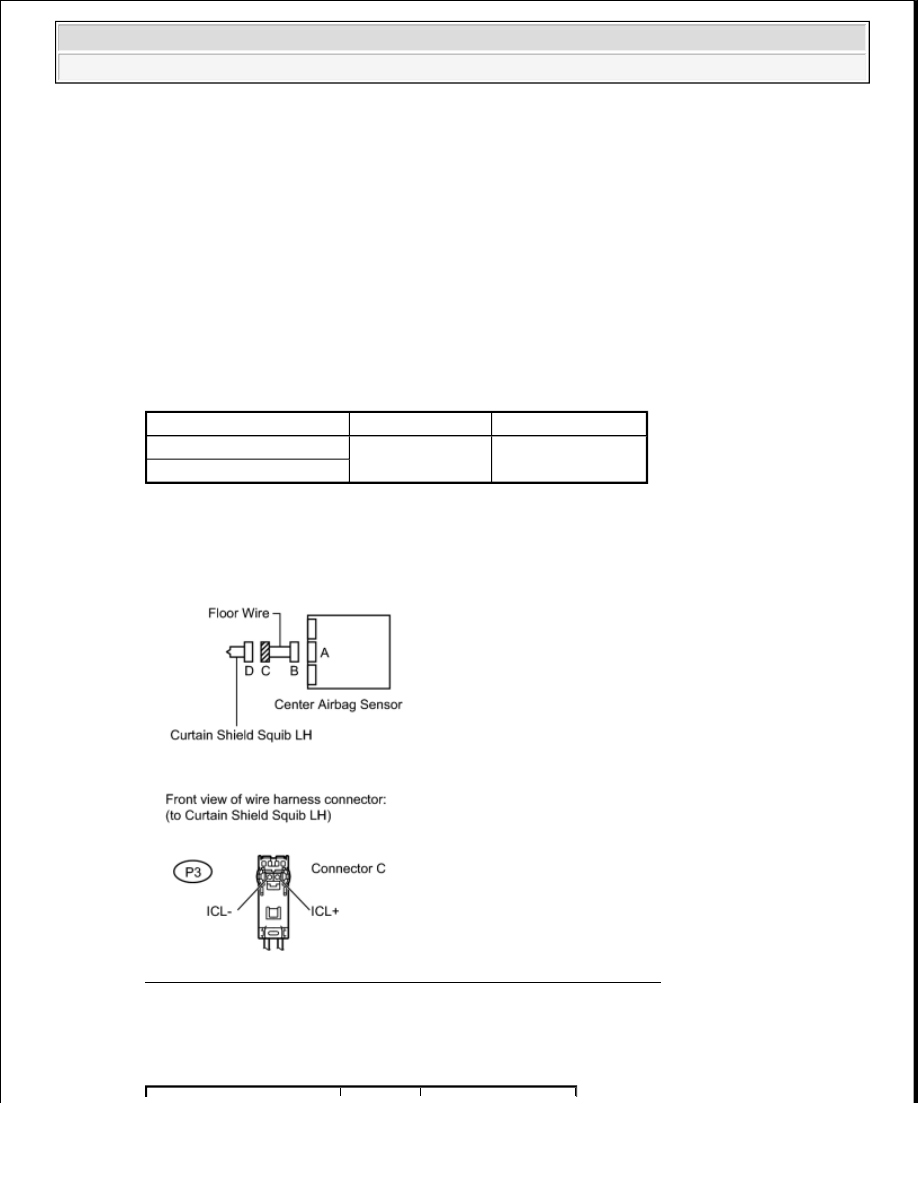

Fig. 174: Identifying Floor Wire (Curtain Shield Squib LH Circuit)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection

Switch Condition Specified Condition

P3-1 (ICL-) - Body ground

Ignition switch ON

Below 1 V

P3-2 (ICL+) - Body ground



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra
