GND IN FRONT DRIVER SIDE PRETENSIONER SQUIB CIRCUIT; SHORT TO B+ IN FRONT
DRIVER SIDE PRETENSIONER SQUIB CIRCUIT

DESCRIPTION

The front pretensioner squib LH circuit consists of the center airbag sensor and the front seat outer belt LH.

This circuit instructs the SRS to deploy when the deployment conditions are met.

These DTCs are recorded when a malfunction is detected in the front pretensioner squib LH circuit.

DTC TROUBLE DETECTION CONDITION TABLE

WIRING DIAGRAM

DTC

Code

Detection Condition

Trouble Area

B1900/73

When all conditions below are met:



The center airbag sensor receives a line short circuit
signal 5 times in the front pretensioner squib LH
circuit during primary check.



Front pretensioner squib LH malfunction



Center airbag sensor malfunction



Floor wire



Front seat outer belt
assembly LH (Front
pretensioner squib LH)



Center airbag sensor
assembly

B1901/73

When all conditions below are met:



The center airbag sensor receives an open circuit
signal in the front pretensioner squib LH circuit for
2 seconds.



Front pretensioner squib LH malfunction



Center airbag sensor malfunction



Floor wire



Front seat outer belt
assembly LH (Front
pretensioner squib LH)



Center airbag sensor
assembly

B1902/73

When all conditions below are met:



The center airbag sensor receives a short circuit to
ground signal in the front pretensioner squib LH
circuit for 0.5 seconds.



Front pretensioner squib LH malfunction



Center airbag sensor malfunction



Floor wire



Front seat outer belt
assembly LH (Front
pretensioner squib LH)



Center airbag sensor
assembly

B1903/73

When all conditions below are met:



The center airbag sensor receives a short circuit to
B+ signal in the front pretensioner squib LH circuit
for 0.5 seconds.



Front pretensioner squib LH malfunction



Center airbag sensor malfunction



Floor wire



Front seat outer belt
assembly LH (Front
pretensioner squib LH)



Center airbag sensor
assembly



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































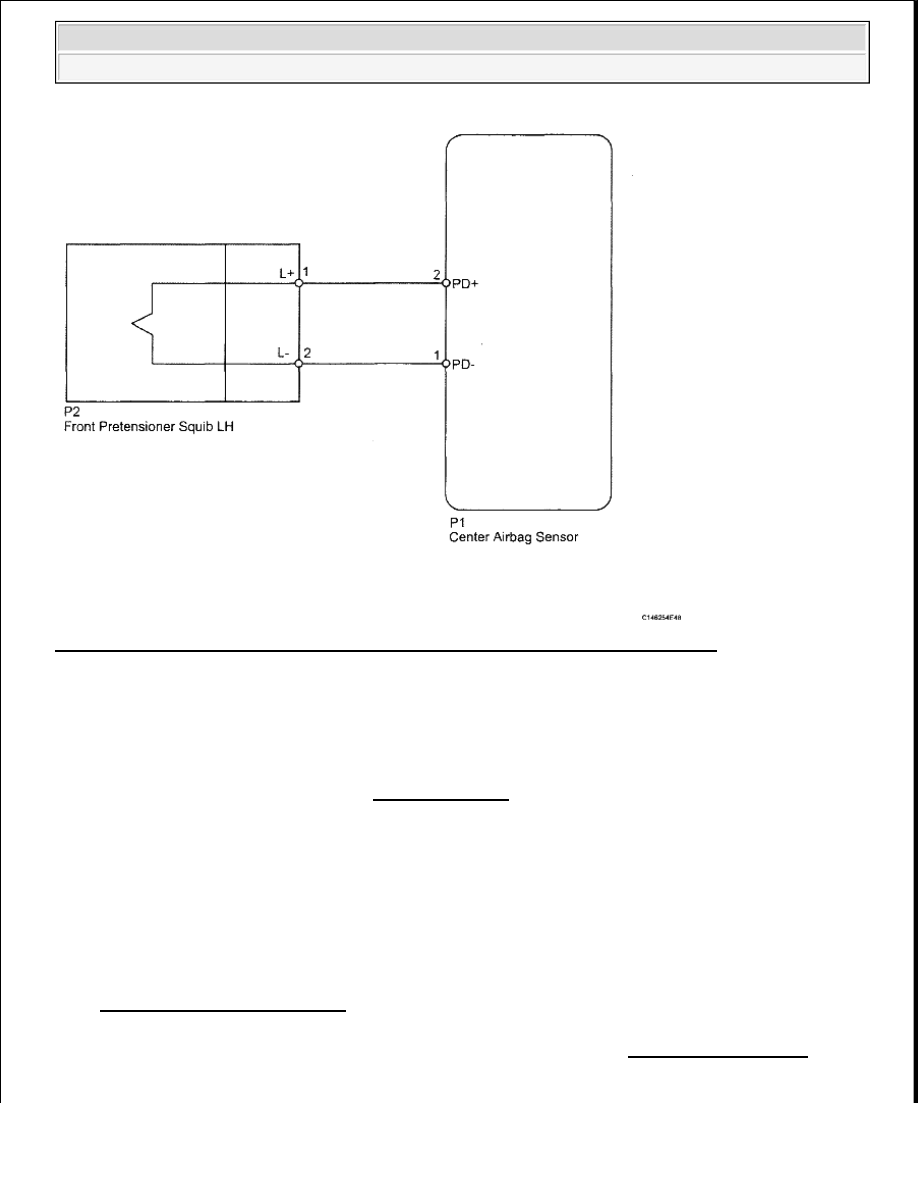

Fig. 180: Identifying Short In Front Driver Side Pretensioner Squib - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

HINT:



Perform the simulation method by selecting "check mode" (signal check) with the Techstream (see
CHECK MODE PROCEDURE ).



After selecting "check mode" (signal check), perform the simulation method by wiggling each connector
of the airbag system or driving the vehicle on various types of roads (see DIAGNOSIS SYSTEM ).

NOTE:



When disconnecting the cable from the negative (-) battery terminal while
performing repairs, some systems need to be initialized after the cable is
reconnected (see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system requires
approximately 90 seconds to record various types of memory and
settings. As a result, after turning the ignition switch OFF, wait 90 seconds
or more before disconnecting the cable from the negative (-) battery
terminal.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































1. CHECK FRONT SEAT OUTER BELT LH (FRONT PRETENSIONER SQUIB LH)

a. Turn the ignition switch OFF.

b. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

c. Disconnect the connectors from the front seat outer belt LH.

d. Connect the white wire side of SST (resistance: 2.1 ohms) to connector C.

SST 09843-18061

e. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

f. Turn the ignition switch ON, and wait for at least 60 seconds.

g. Clear the DTCs (see DTC CHECK/CLEAR ).

h. Turn the ignition switch OFF.

i. Turn the ignition switch ON, and wait for at least 60 seconds.

j. Check for DTCs (see DTC CHECK/CLEAR ).

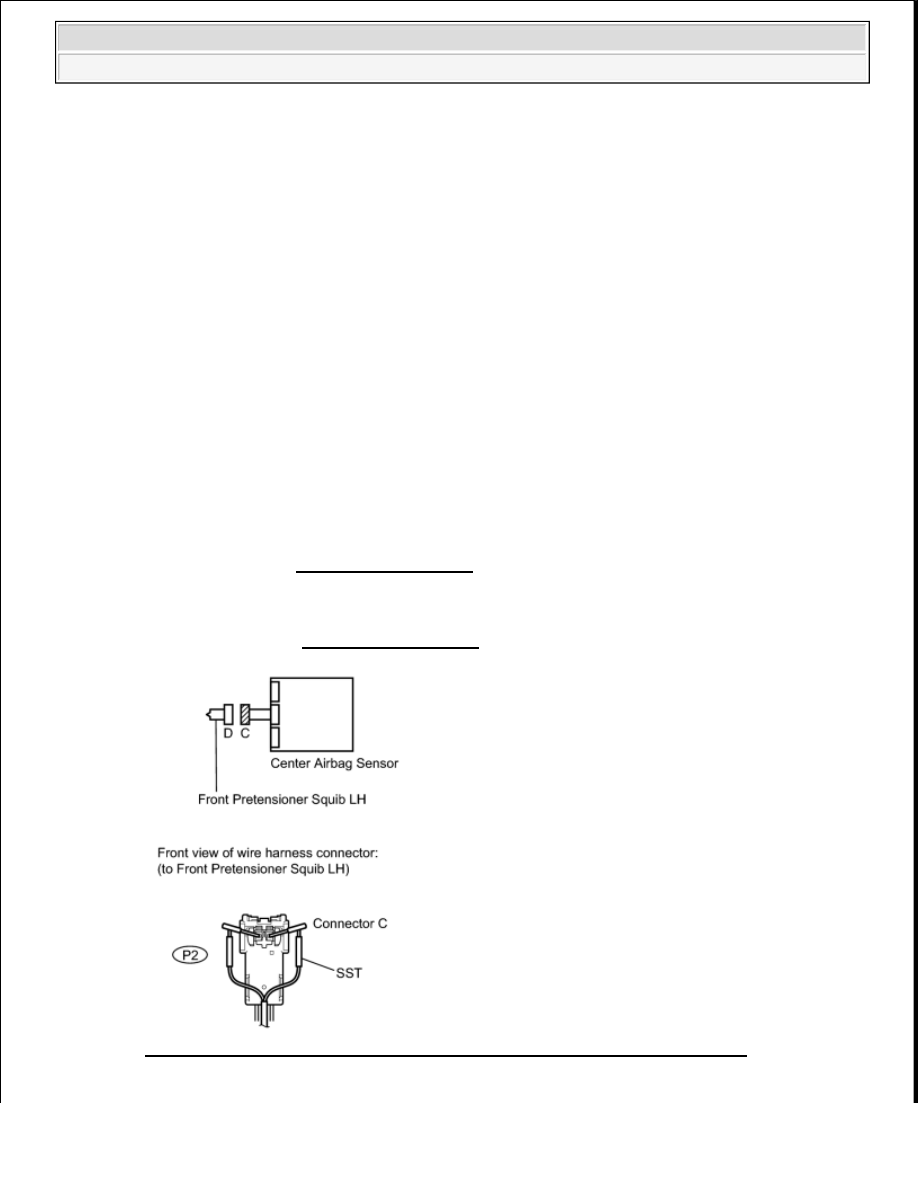

Fig. 181: Identifying Front Seat Outer Belt LH (Front Pretensioner Squib LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

CAUTION: Never connect the tester to the front seat outer belt LH (front

pretensioner squib LH) for measurement. as this may lead to a
serious injury due to airbag deployment.

NOTE:



Do not forcibly insert SST into the terminals of the connector
when connecting SST.



Insert SST straight into the terminals of the connector.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































Result

RESULT TABLE

HINT:

Codes other than DTC B1900, B1901, B1902, B1903 maybe output at this time, but they are not
related to this check.

B: REPLACE FRONT SEAT OUTER BELT ASSEMBLY LH (See FRONT SEAT OUTER BELT
ASSEMBLY (FOR REGULAR CAB) )

C: REPLACE FRONT SEAT OUTER BELT ASSEMBLY LH (See FRONT SEAT OUTER BELT
ASSEMBLY (FOR DOUBLE CAB) )

D: REPLACE FRONT SEAT OUTER BELT ASSEMBLY LH (See FRONT SEAT OUTER BELT
ASSEMBLY (FOR CREWMAX) )

A: Go to next step

2. CHECK CONNECTOR

a. Turn the ignition switch OFF.

b. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

c. Disconnect SST from connector C.

d. Check that the floor wire connector (on the front seat outer belt LH side) is not damaged.

OK: The lock button is not disengaged, or the claw of the lock is not deformed or damaged.

NG: REPLACE FLOOR WIRE

OK: Go to next step

3. CHECK FLOOR WIRE (FRONT PRETENSIONER SQUIB LH CIRCUIT)

a. Disconnect the connectors from the center airbag sensor.

b. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

c. Turn the ignition switch ON.

Result

Proceed to

DTC B1900, B1901, B1902 or B1903 is
not output (for Regular Cab)

A

DTC B1900, B1901, B1902 or B1903 is
not output (for Double Cab)

B

DTC B1900, B1901, B1902 or B1903 is
not output (for CrewMax)

C

DTC B1900, B1901, B1902 or B1903 is
output

D
