COMPONENTS

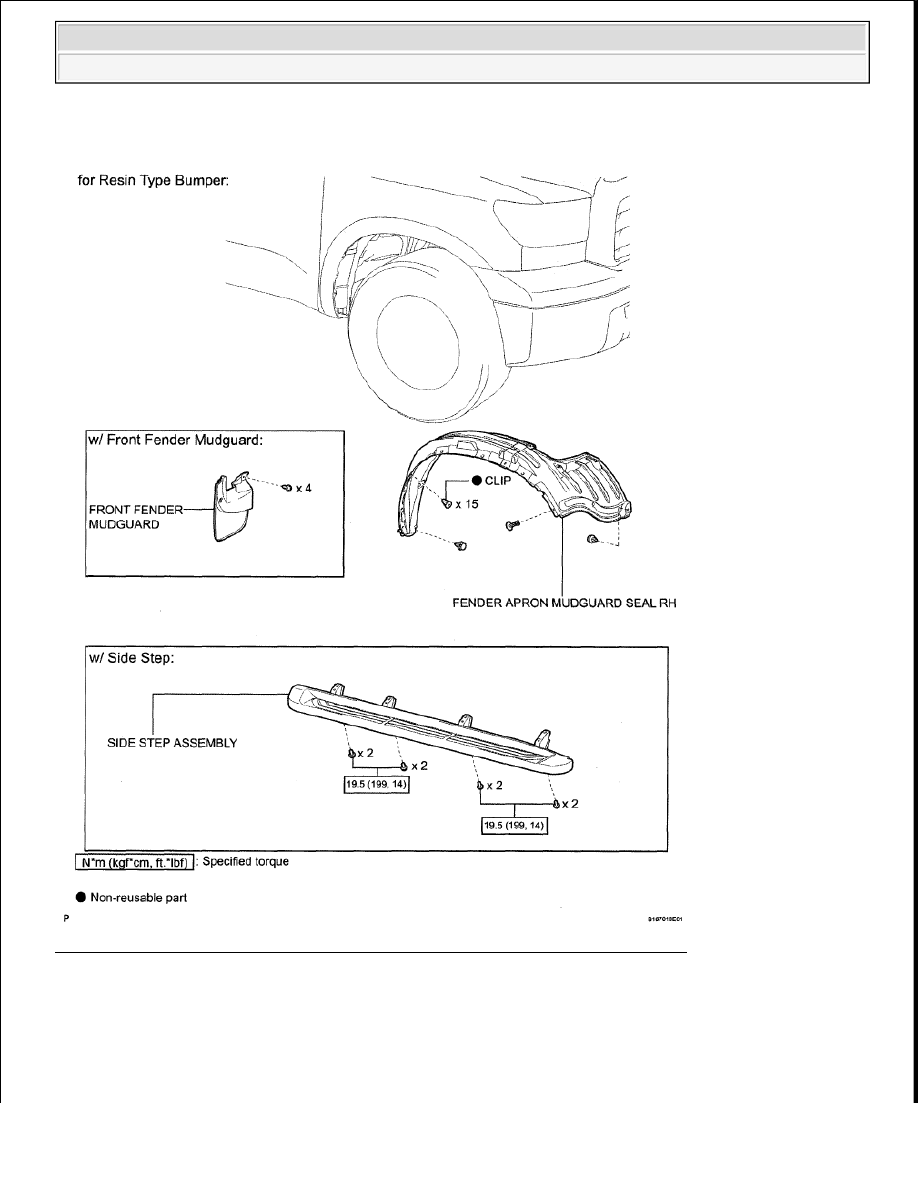

Fig. 416: Identifying Resin Type Bumper Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

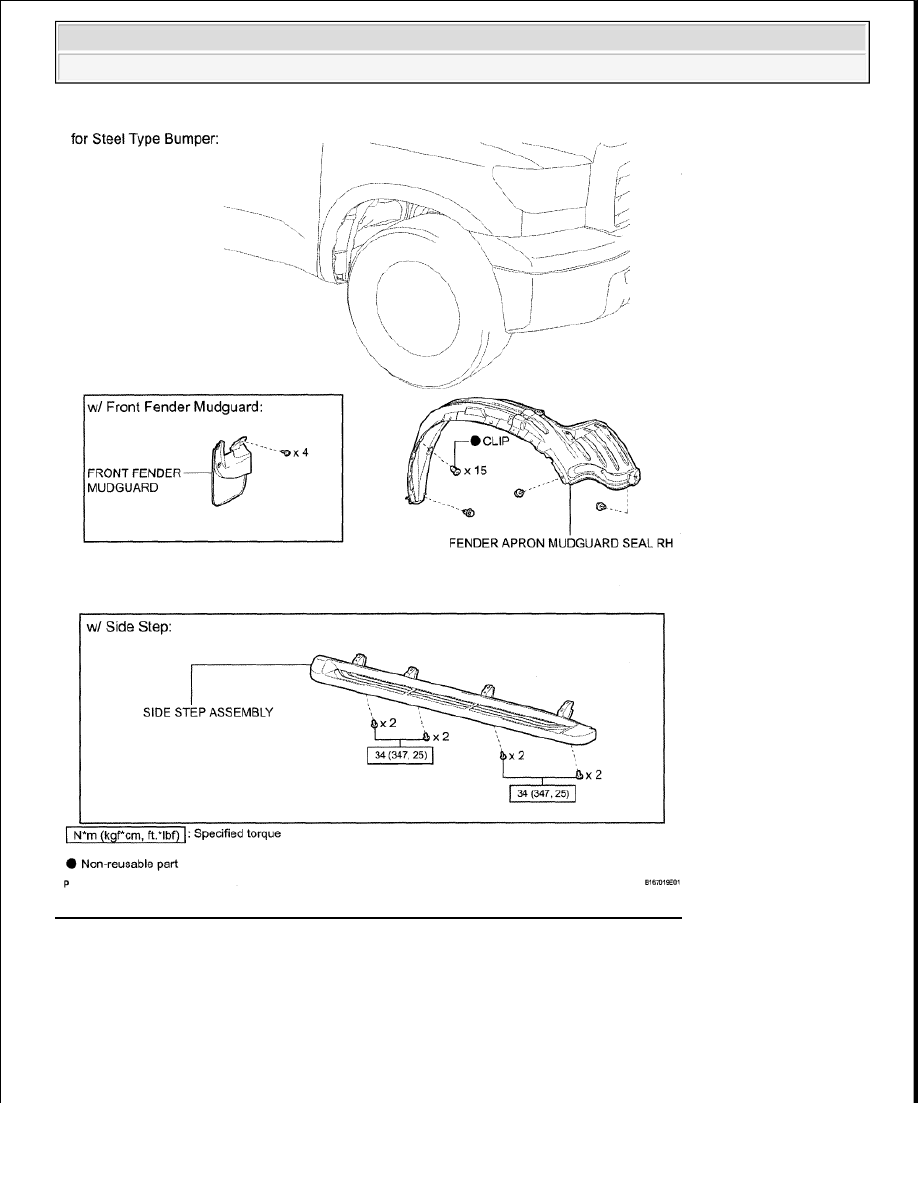

Fig. 417: Identifying Steel Type Bumper Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

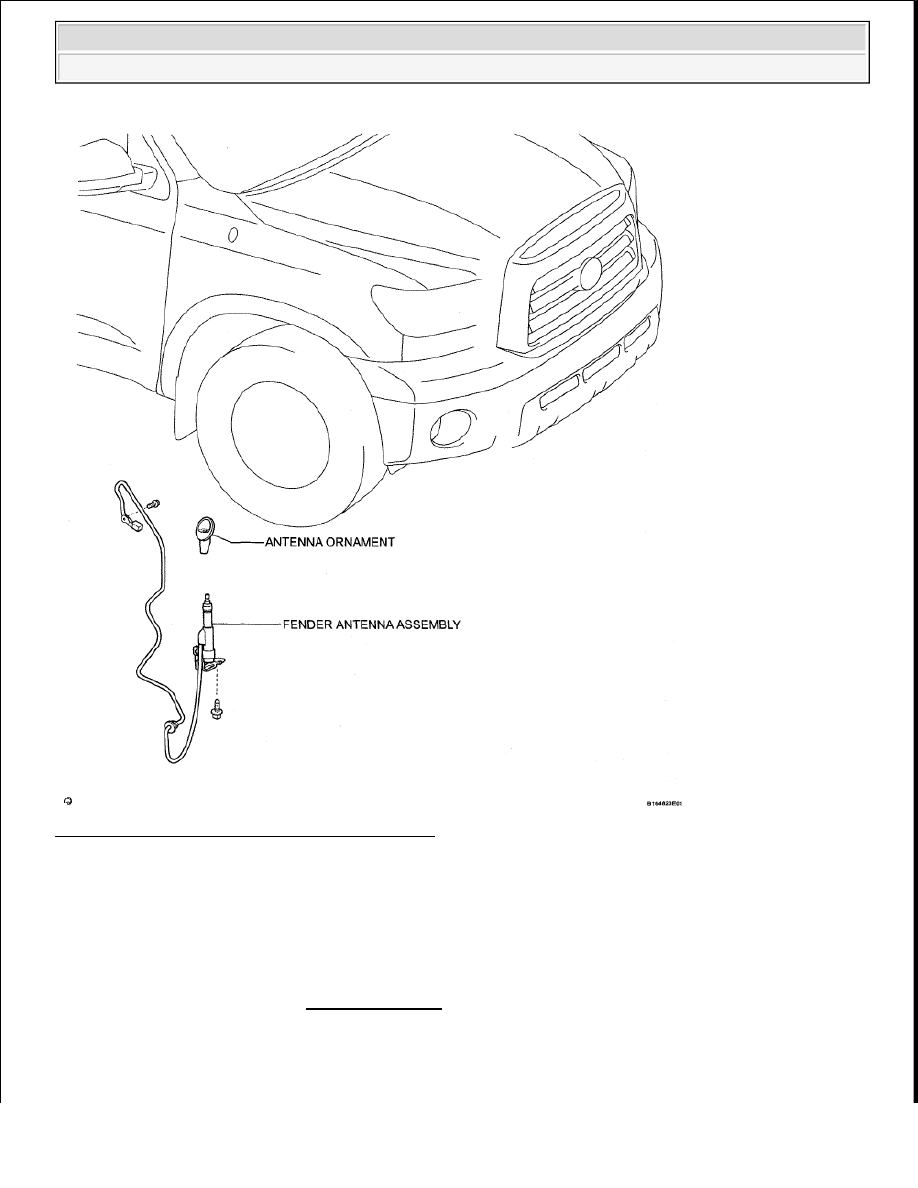

Fig. 418: Identifying Radio Antenna Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































2. REMOVE ANTENNA ORNAMENT

a. Remove the antenna ornament as shown in the illustration.

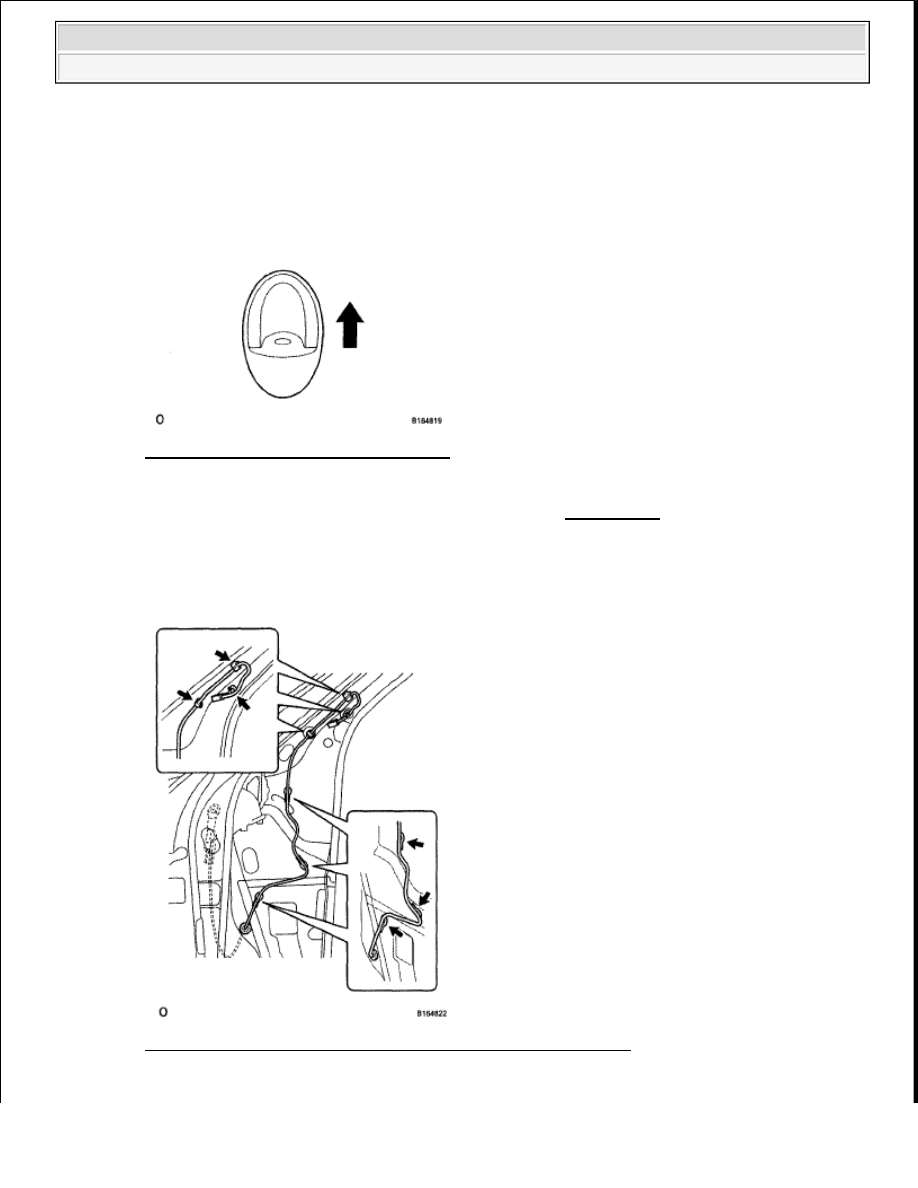

Fig. 419: Removing Antenna Ornament
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE FENDER APRON MUDGUARD SEAL RH (See REMOVAL )

4. REMOVE FENDER ANTENNA ASSEMBLY

a. Disconnect the connector.

b. Remove the bolt and detach the 5 clamps.

Fig. 420: Locating Fender Antenna Assembly Bolt And Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.
