c. Remove the bolt and antenna.

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE FOR
STANDARD BOLTS ).

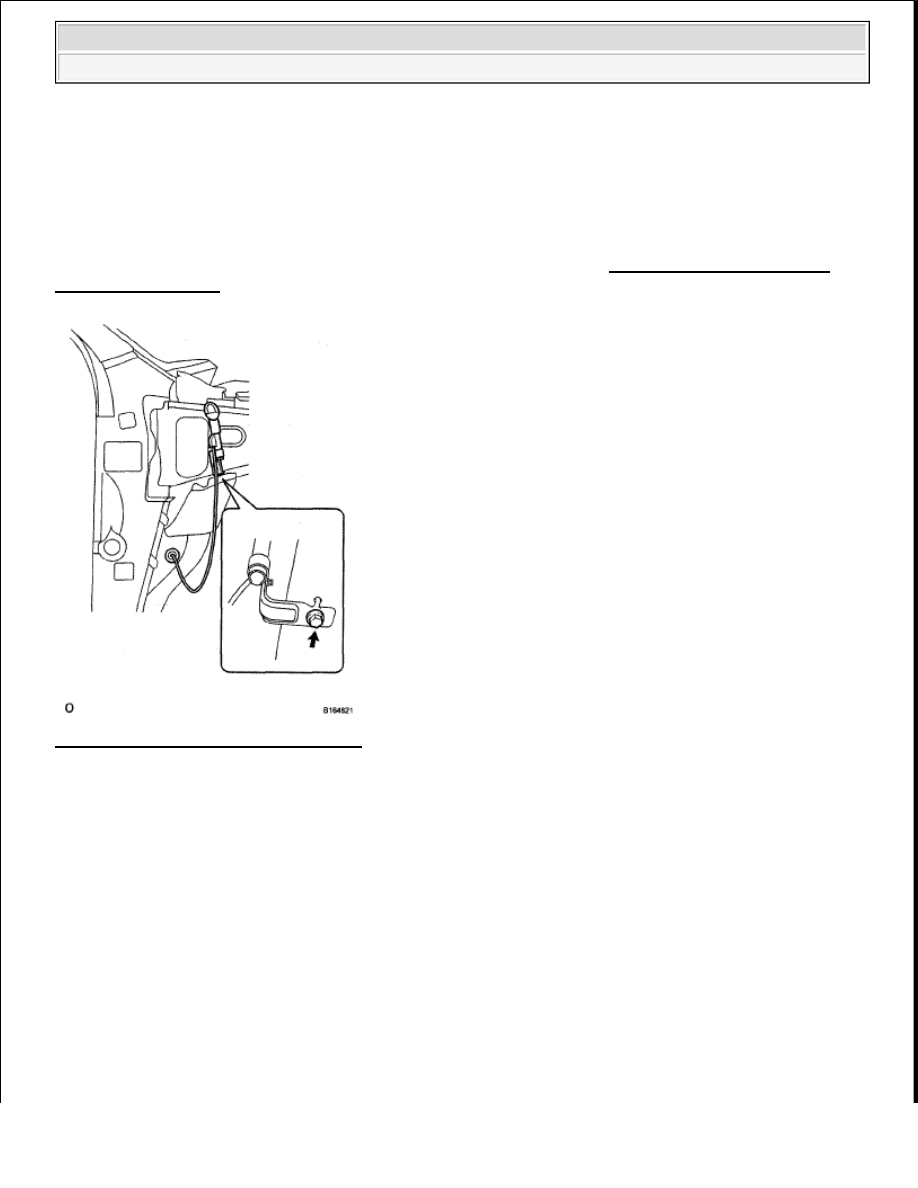

Fig. 421: Locating Fender Antenna Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. INSTALL FENDER ANTENNA ASSEMBLY

a. Install the antenna with the bolt.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































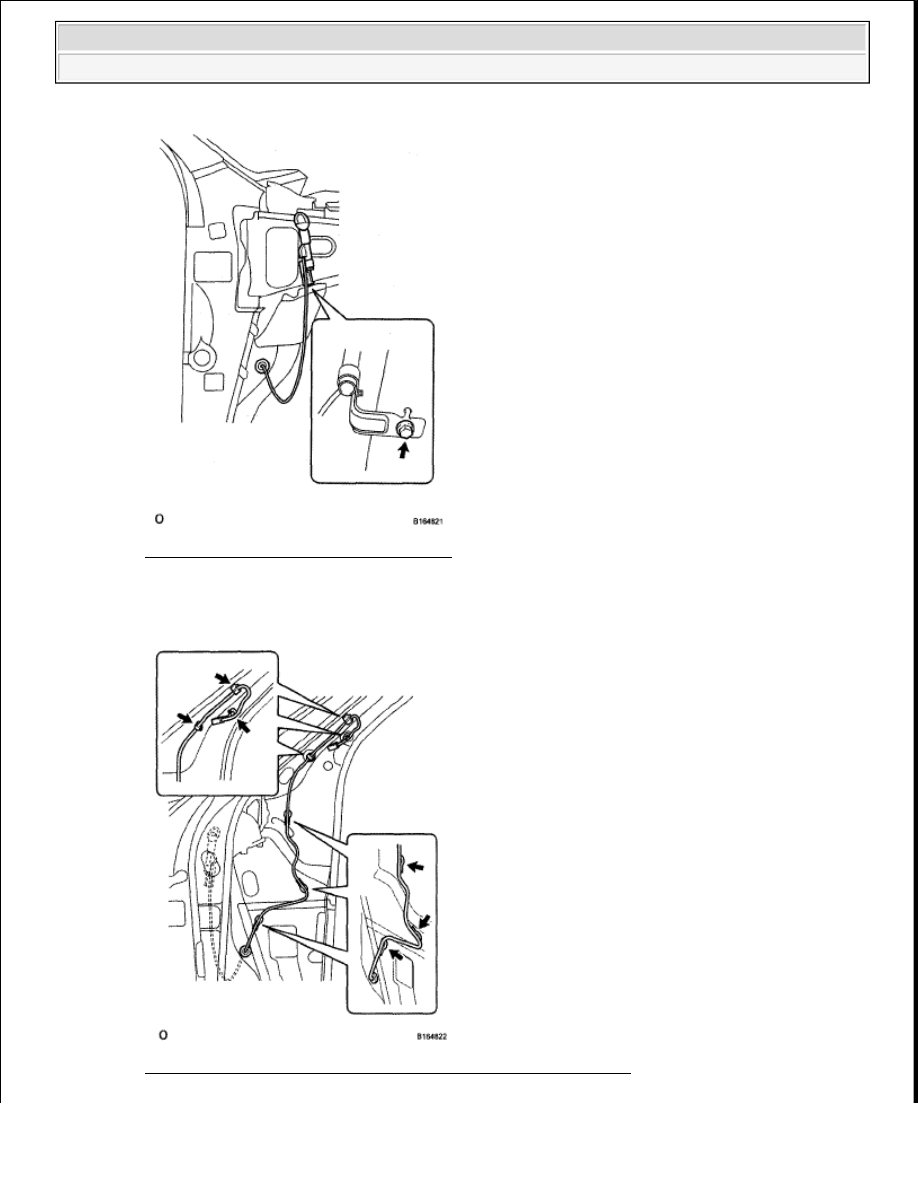

Fig. 422: Locating Fender Antenna Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 5 clamps and install the bolt.

Fig. 423: Locating Fender Antenna Assembly Bolt And Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































c. Connect the connector.

2. INSTALL FENDER APRON MUDGUARD SEAL RH (See INSTALLATION )

3. INSTALL ANTENNA ORNAMENT

a. Install the antenna ornament as shown in the illustration.

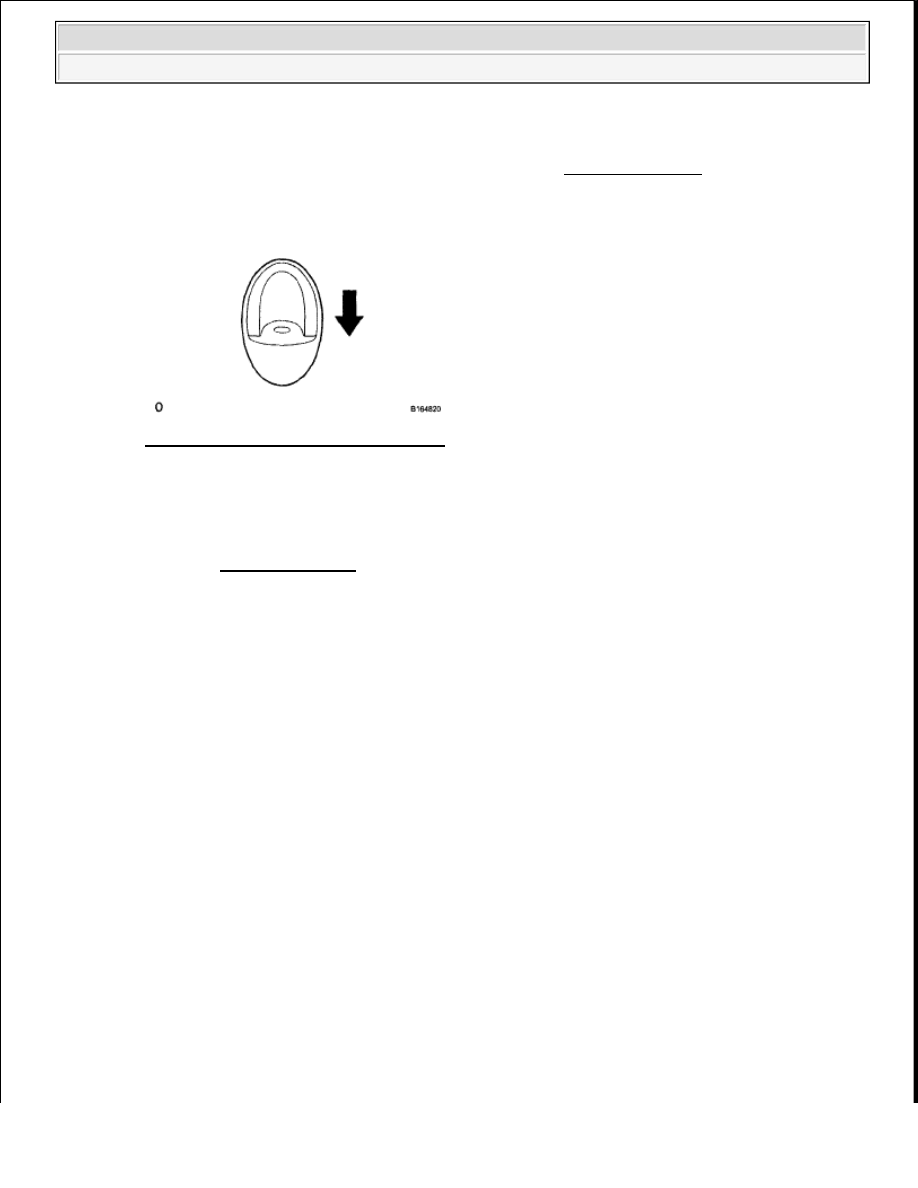

Fig. 424: Installing Antenna Ornament
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

RADIO ANTENNA POLE

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

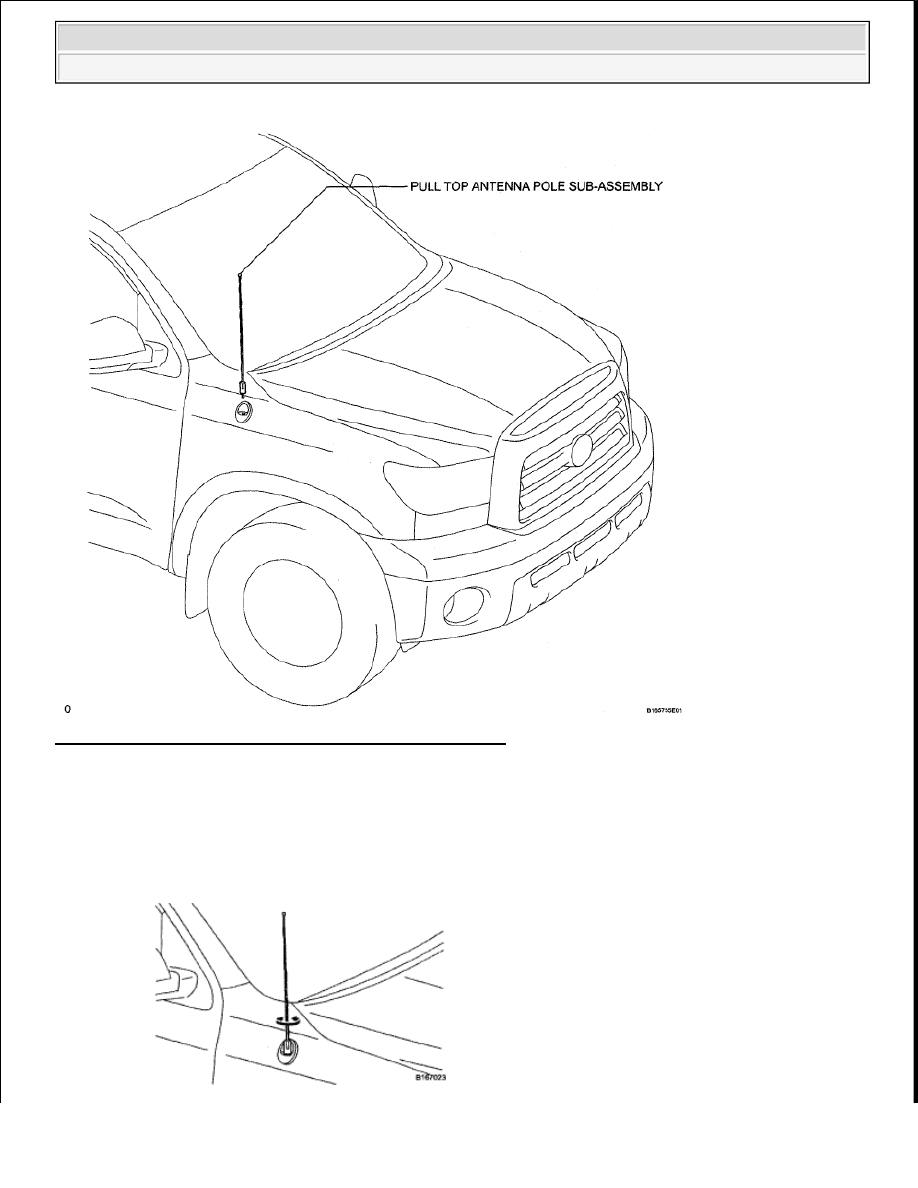

Fig. 425: Identifying Pull Top Antenna Pole Sub-Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE PULL TOP ANTENNA POLE SUB-ASSEMBLY

a. Remove the antenna pole by turning it counterclockwise.
