panel.

c. Install the speaker with the 2 bolts.

2. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY LH

a. Connect the speaker connector.

b. Temporarily install the speaker by aligning the positioning pins of the speaker with the instrument

panel.

c. Install the speaker with the 2 bolts.

3. INSTALL NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

NOTE:



Do not touch the cone part of the speaker.



When installing the speaker to the instrument panel, be careful
that the wires do not get caught between the parts.

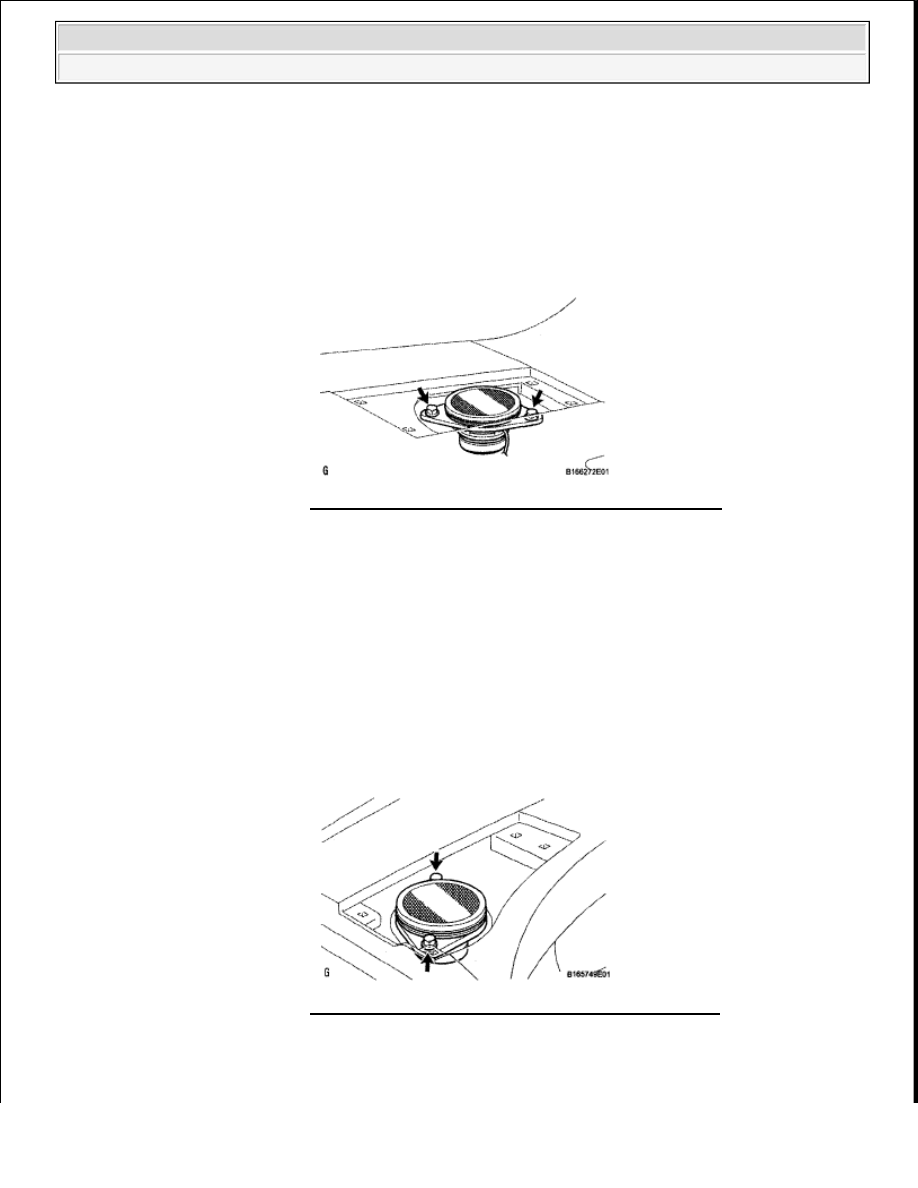

Fig. 405: Locating Speaker Assembly Bolts (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:



Do not touch the cone part of the speaker.



When installing the speaker to the instrument panel, be careful
that the wires do not get caught between the parts.

Fig. 406: Locating Speaker Assembly Bolts (LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































a. Attach the 4 clips and claw to install the speaker panel.

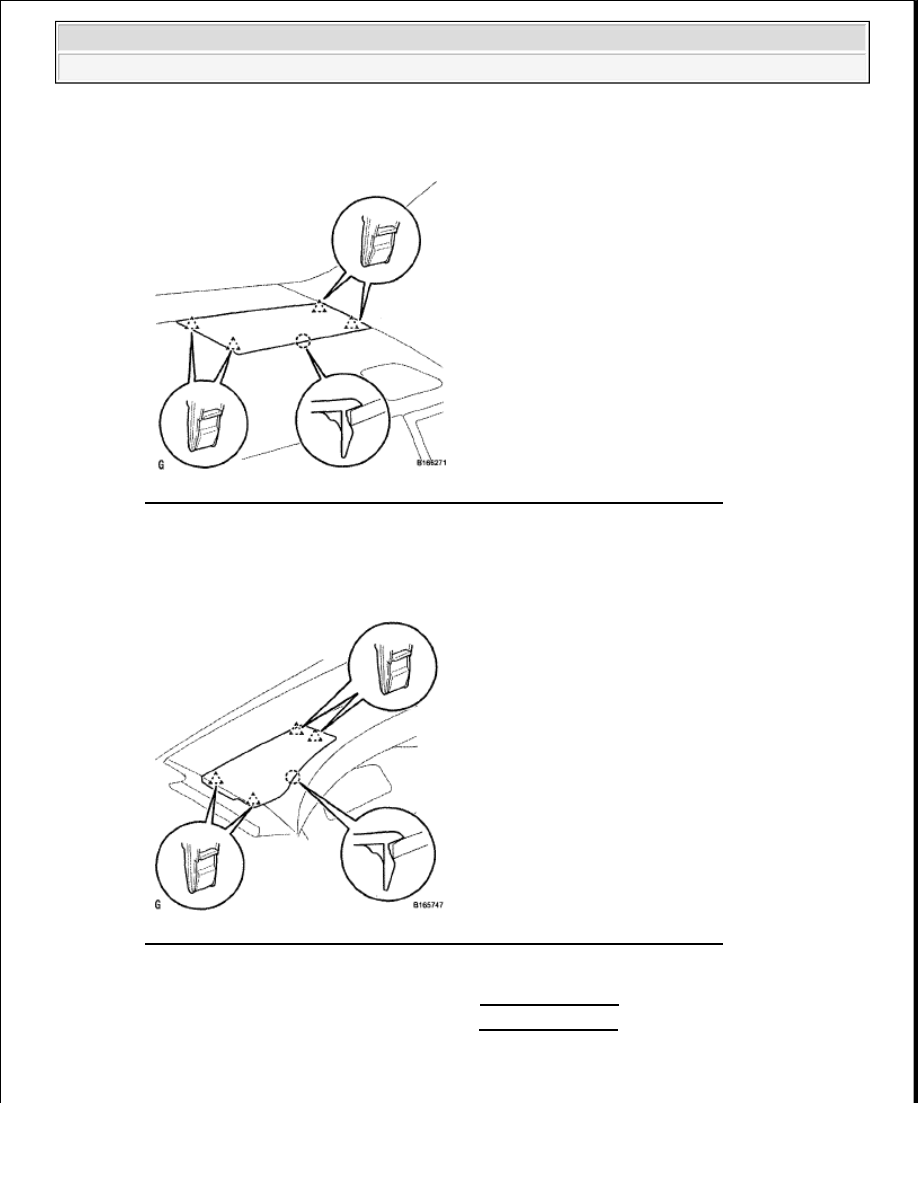

Fig. 407: Identifying No 2 Instrument Panel Speaker Panel Clips And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL NO. 1 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

a. Attach the 4 clips and claw to install the speaker panel.

Fig. 408: Identifying No 1 Instrument Panel Speaker Panel Clips And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL FRONT PILLAR GARNISH RH (See INSTALLATION )

6. INSTALL FRONT PILLAR GARNISH LH (See INSTALLATION )

7. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































TELEVISION DISPLAY

COMPONENTS

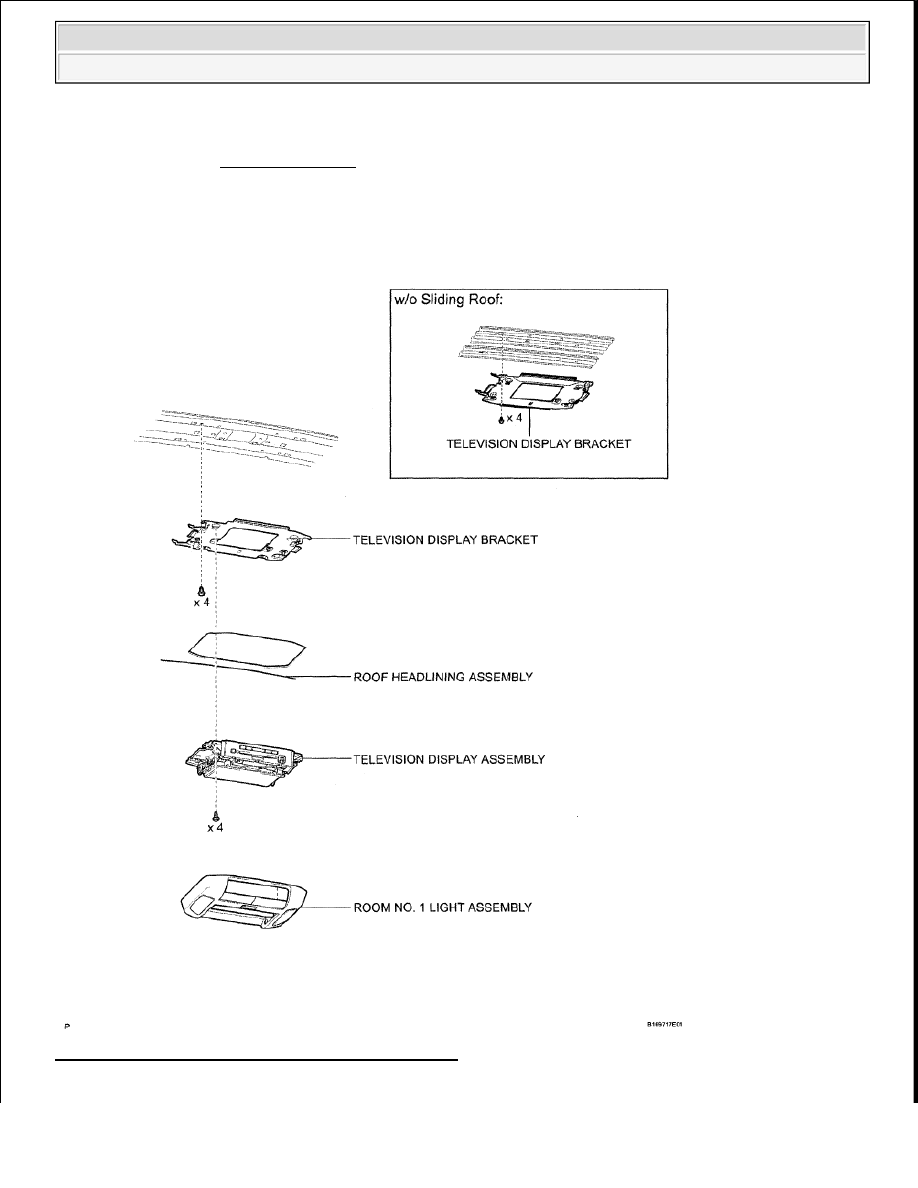

Fig. 409: Identifying Television Display Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE ROOM NO. 1 LIGHT ASSEMBLY

a. Detach the 4 clips and remove the light.

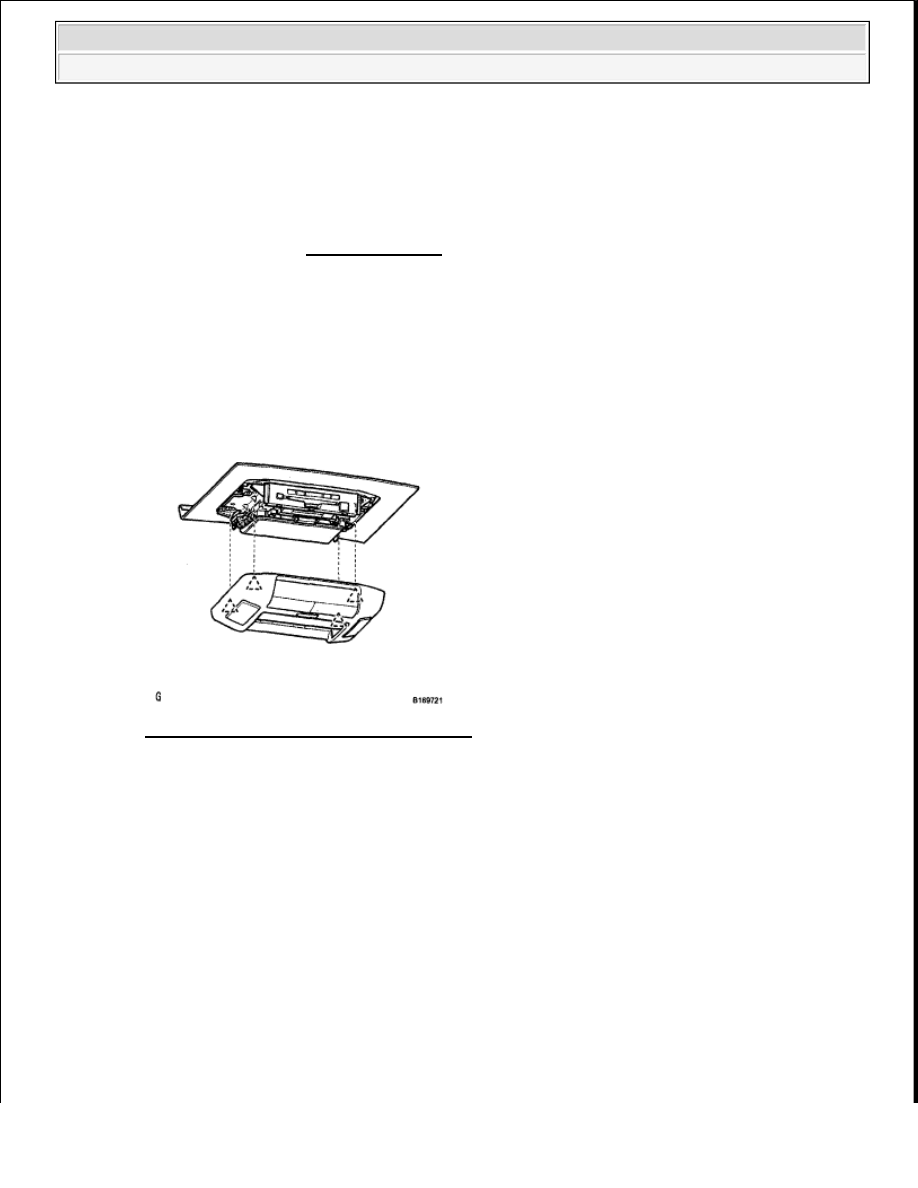

Fig. 410: Identifying Light Assembly Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE TELEVISION DISPLAY ASSEMBLY

a. Disconnect the connector.

b. Remove the 4 bolts.

c. Detach the 2 clips and 2 claws, and remove the television display.

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.
