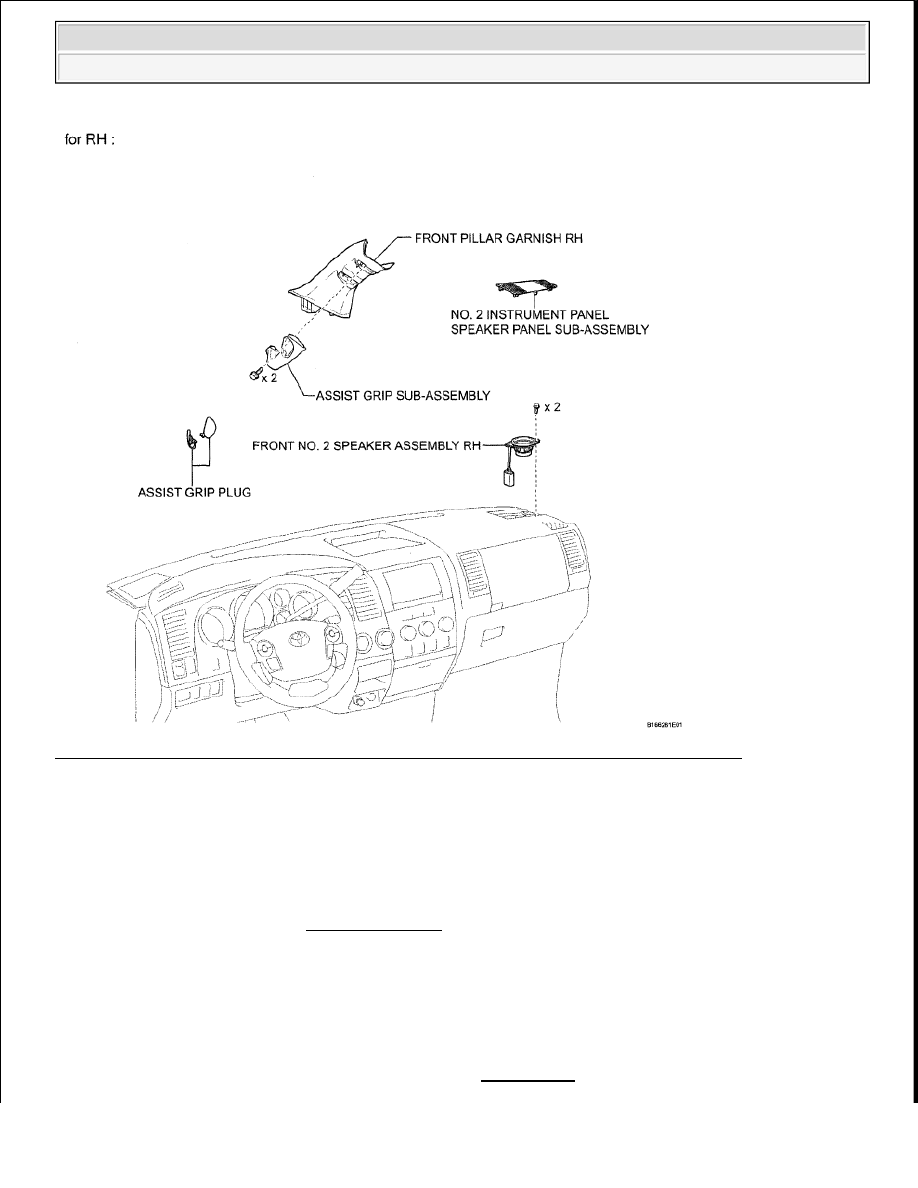

Fig. 399: Identifying Instrument Panel Speaker Components - For Regular Cab (For RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE FRONT PILLAR GARNISH LH (See REMOVAL )

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































3. REMOVE FRONT PILLAR GARNISH RH (See REMOVAL )

4. REMOVE NO. 1 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

a. Using a screwdriver, detach the 4 clips and claw.

HINT:

Tape the screwdriver tip before use.

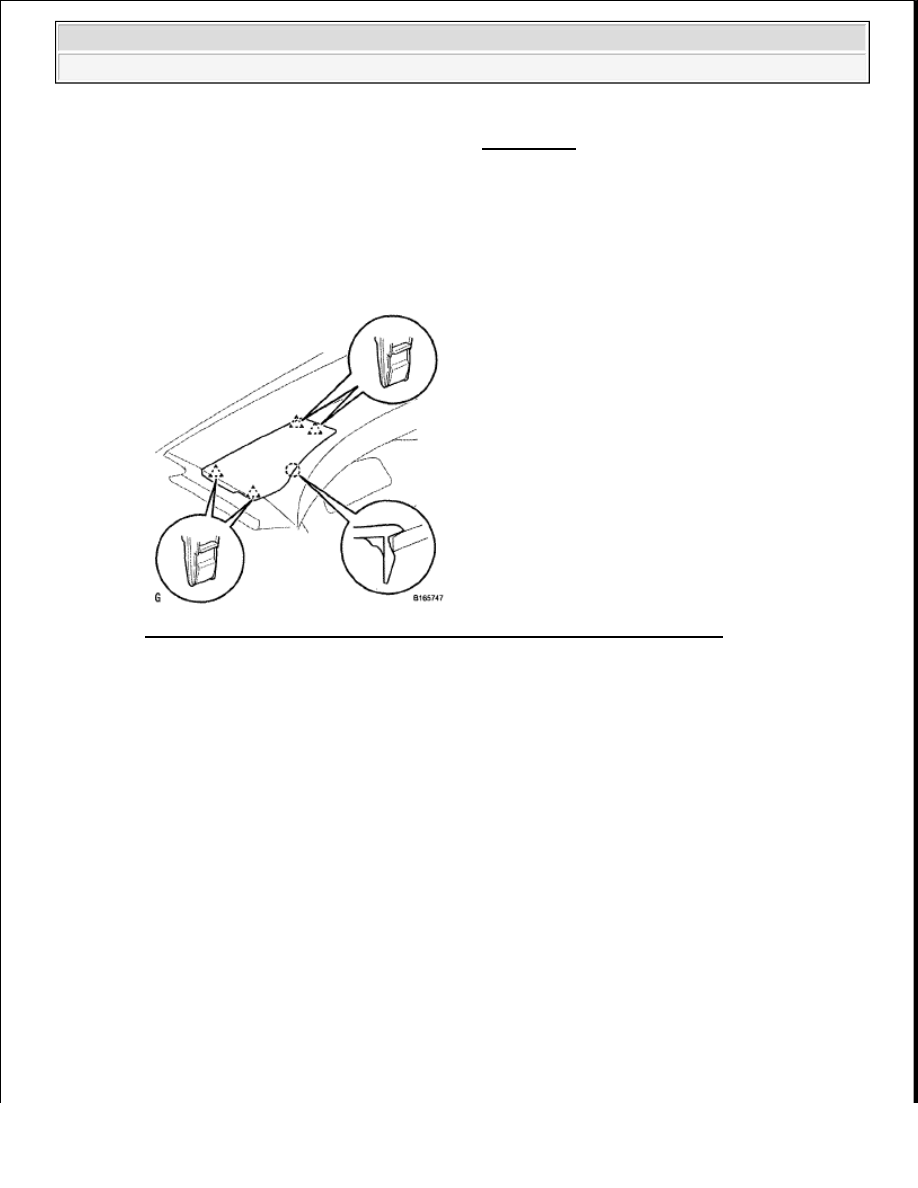

Fig. 400: Identifying No 1 Instrument Panel Speaker Panel Clips And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the speaker panel.

5. REMOVE NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

a. Using a screwdriver, detach the 4 clips and claw.

HINT:

Tape the screwdriver tip before use.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

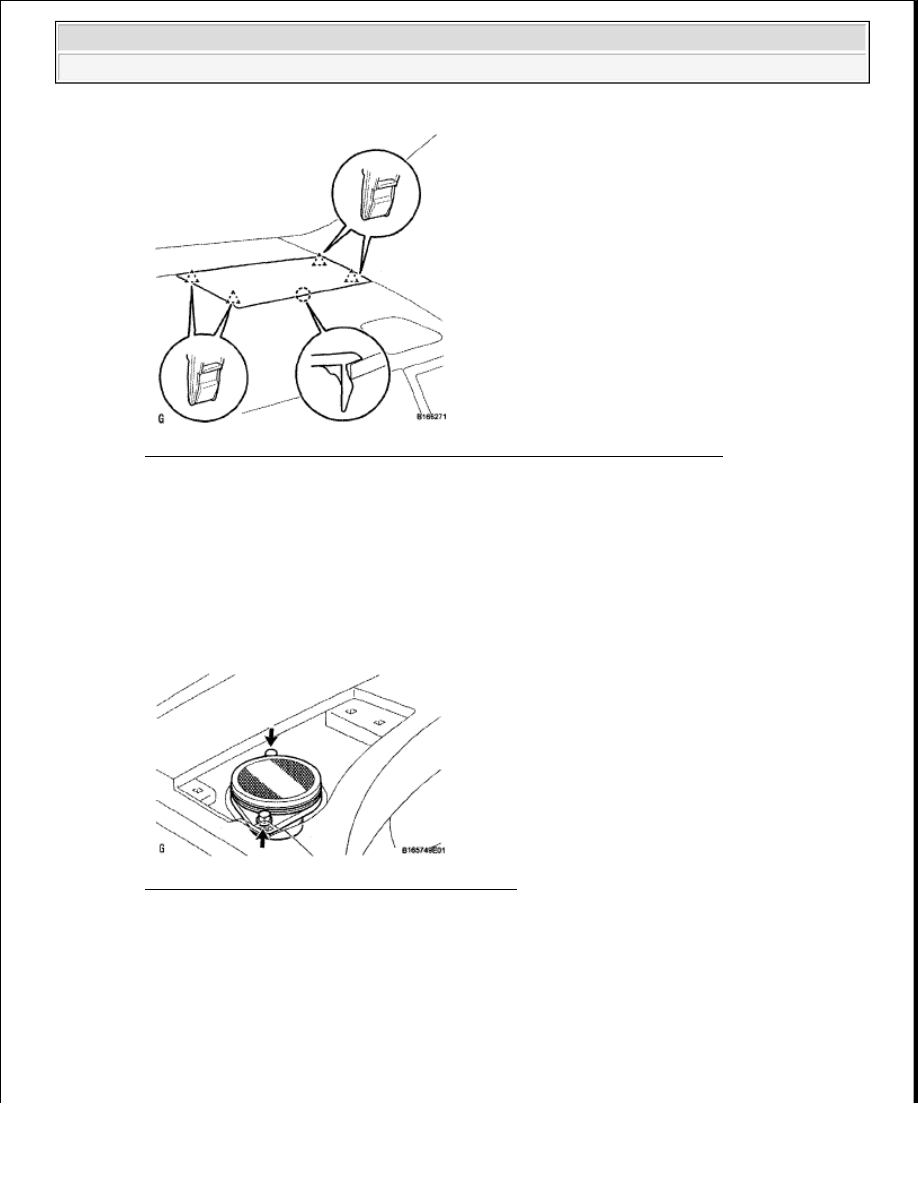

Fig. 401: Identifying No 2 Instrument Panel Speaker Panel Clips And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the speaker panel.

6. REMOVE FRONT NO. 2 SPEAKER ASSEMBLY LH

a. Remove the 2 bolts.

b. Remove the speaker and disconnect the connector.

Fig. 402: Locating Speaker Assembly Bolts (LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE FRONT NO. 2 SPEAKER ASSEMBLY RH

a. Remove the 2 bolts.

b. Remove the speaker and disconnect the connector.

NOTE:

Do not touch the cone part of the speaker.

NOTE:

Do not touch the cone part of the speaker.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































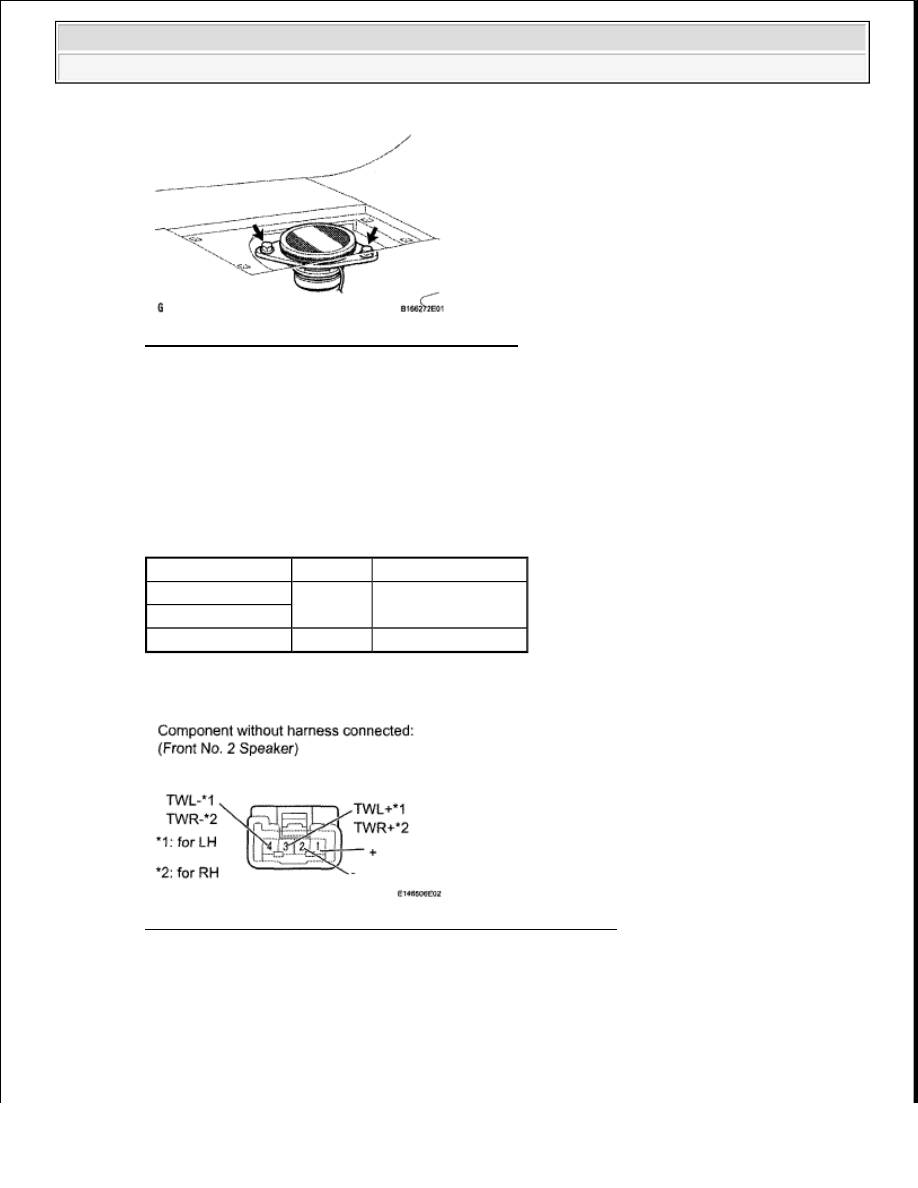

Fig. 403: Locating Speaker Assembly Bolts (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT FRONT NO. 2 SPEAKER ASSEMBLY

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

If the result is not as specified, replace the speaker assembly.

Fig. 404: Identifying Speaker Assembly Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY RH

a. Connect the speaker connector.

b. Temporarily install the speaker by aligning the positioning pins of the speaker with the instrument

Tester Connection Condition Specified Condition

1 -3

Always

Below 1 ohms

2-4
3-4

Always

3.6 to 4.4 ohms
