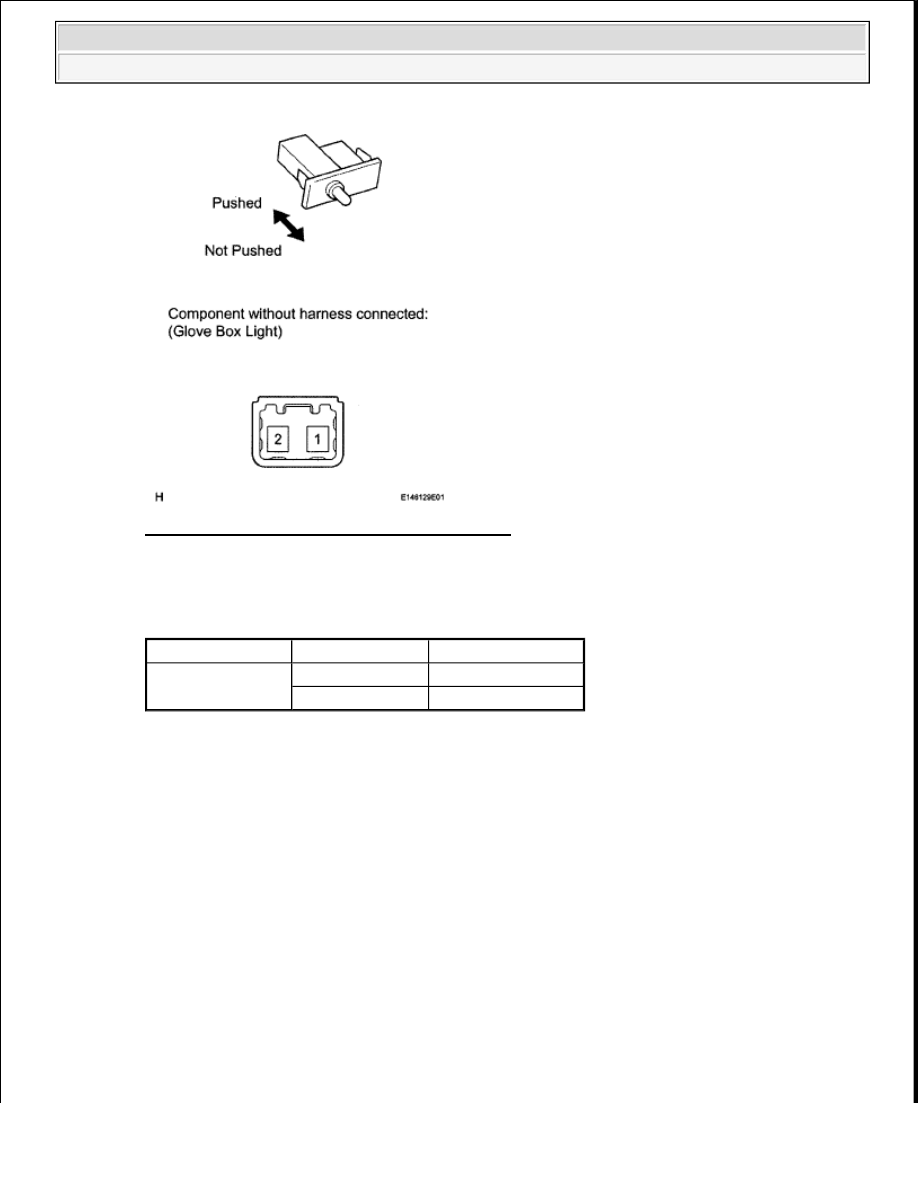

Fig. 190: Identifying Glove Box Light Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard resistance

GLOVE BOX LIGHT ASSEMBLY

If the result is not as specified, replace the light assembly.

INSTALLATION

1. INSTALL GLOVE BOX LIGHT ASSEMBLY

a. Connect the connector.

b. Attach the 2 claws to install the box light.

Tester Connection Switch Condition Specified Condition

1 - 2

Pushed

10 kohms or higher

Not pushed

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































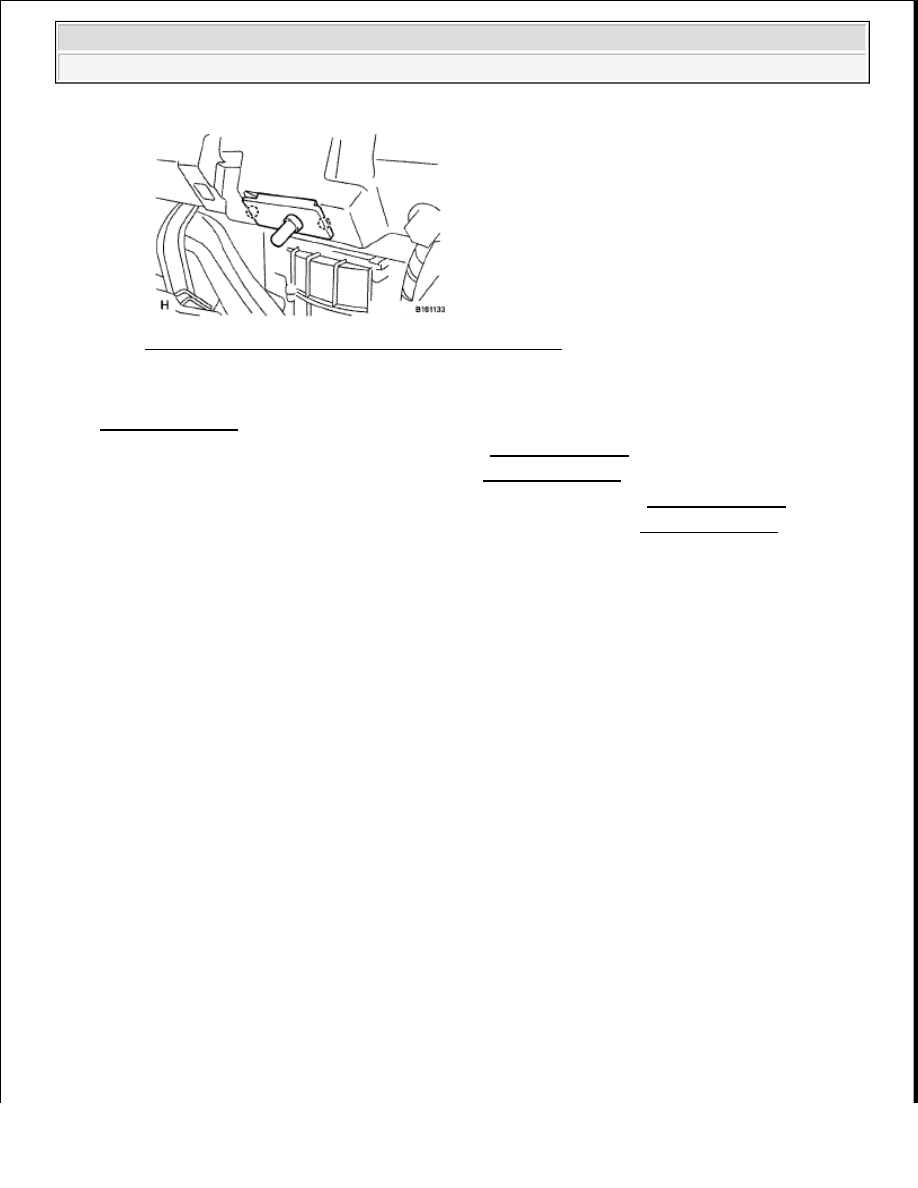

Fig. 191: Identifying Glove Box Light Assembly Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH (See

INSTALLATION )

3. INSTALL INSTRUMENT SIDE PANEL RH (See INSTALLATION )

4. INSTALL COWL SIDE TRIM BOARD RH (See INSTALLATION )

5. INSTALL FRONT DOOR SCUFF PLATE RH (for Regular Cab) (See INSTALLATION )

6. INSTALL FRONT DOOR SCUFF PLATE RH (for Double Cab) (See INSTALLATION )

FOOTWELL LIGHT

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

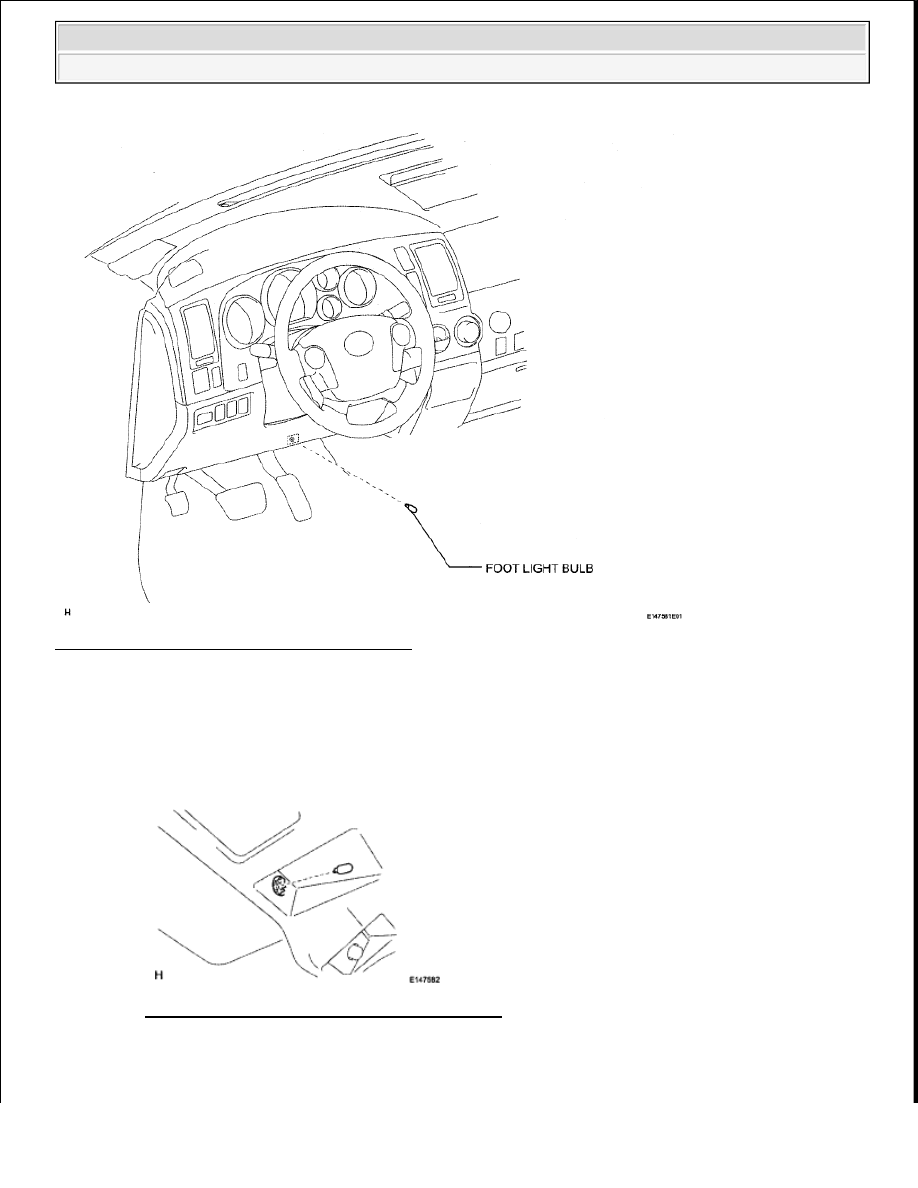

Fig. 192: Identifying Foot Light Bulb Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FOOT LIGHT BULB

a. Remove the bulb.

Fig. 193: Identifying Foot Light Bulb Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































1. INSTALL FOOT LIGHT BULB

a. Install the bulb.

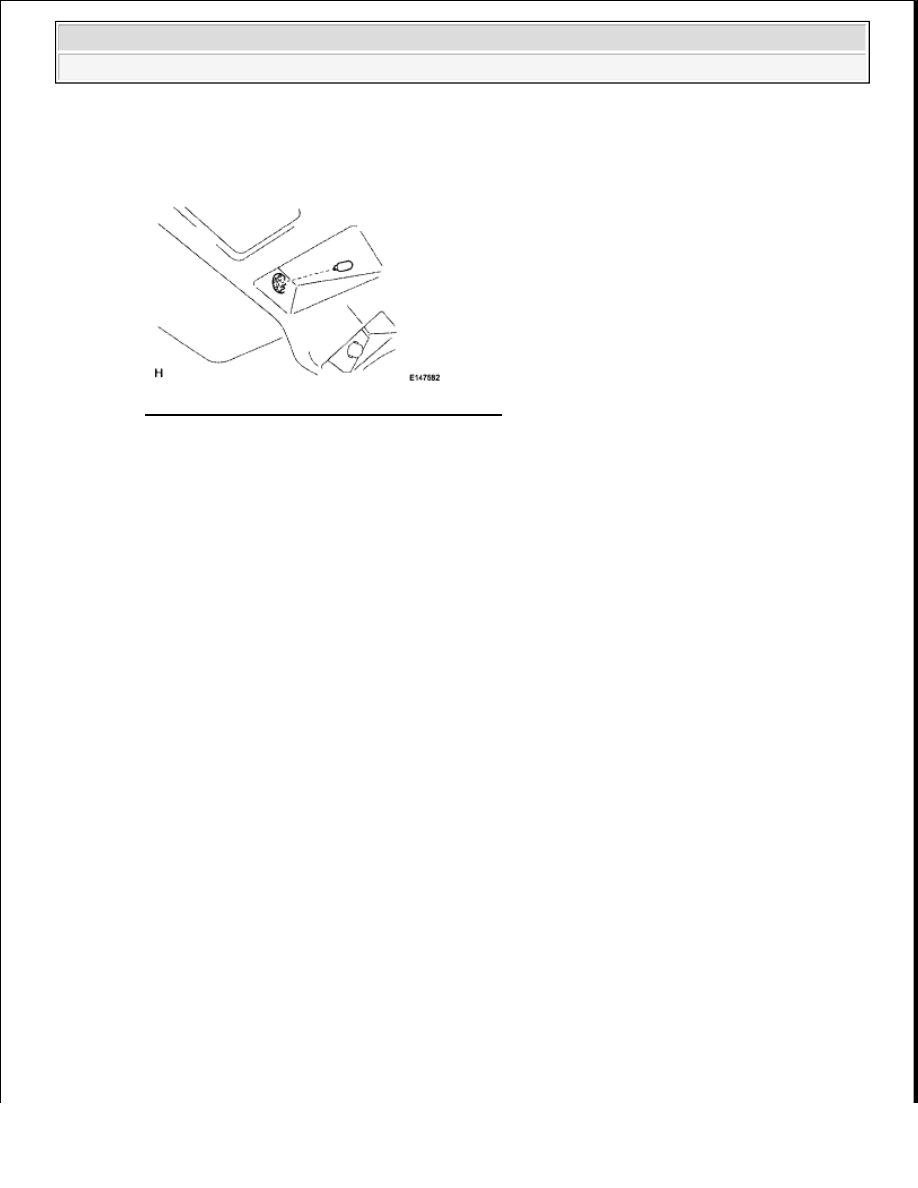

Fig. 194: Identifying Foot Light Bulb Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HEADLIGHT DIMMER SWITCH

COMPONENTS
