Fig. 195: Identifying Headlight Dimmer Switch Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

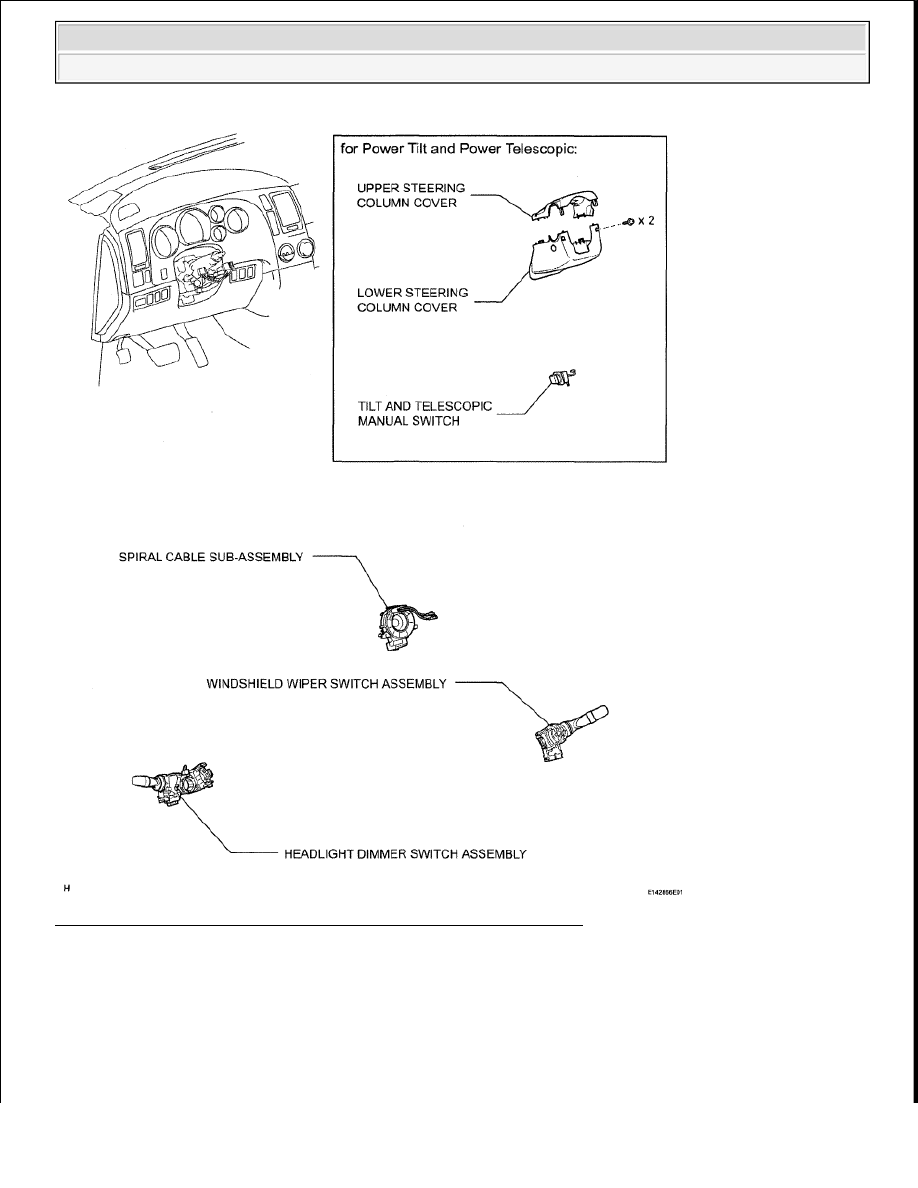

Fig. 196: Identifying Headlight Dimmer Switch Components (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































2. REMOVE LOWER NO. 2 STEERING WHEEL COVER (See REMOVAL )

3. REMOVE LOWER NO. 3 STEERING WHEEL COVER (See REMOVAL )

4. REMOVE STEERING PAD (w/ Steering Pad Switch) (See REMOVAL )

5. REMOVE STEERING PAD (w/o Steering Pad Switch) (See REMOVAL )

6. REMOVE STEERING WHEEL ASSEMBLY (See REMOVAL )

7. REMOVE LOWER STEERING COLUMN COVER (for Manual Tilt) (See REMOVAL )

8. REMOVE LOWER STEERING COLUMN COVER (for Manual Tilt and Telescopic) (See

REMOVAL )

9. REMOVE LOWER STEERING COLUMN COVER (for Power Tilt and Power Telescopic) (See

REMOVAL )

10. REMOVE UPPER STEERING COLUMN COVER (for Manual Tilt) (See REMOVAL )

11. REMOVE UPPER STEERING COLUMN COVER (for Manual Tilt and Telescopic) (See

REMOVAL )

12. REMOVE UPPER STEERING COLUMN COVER (for Power Tilt and Power Telescopic) (See

REMOVAL )

13. REMOVE TILT AND TELESCOPIC MANUAL SWITCH (for Power Tilt and Power Telescopic)

(See REMOVAL )

14. REMOVE SPIRAL CABLE SUB-ASSEMBLY (See REMOVAL )

15. REMOVE WINDSHIELD WIPER SWITCH ASSEMBLY

a. Disconnect the connectors.

b. Using a screwdriver, detach the claw and remove the windshield wiper switch.

pretensioner activation.

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































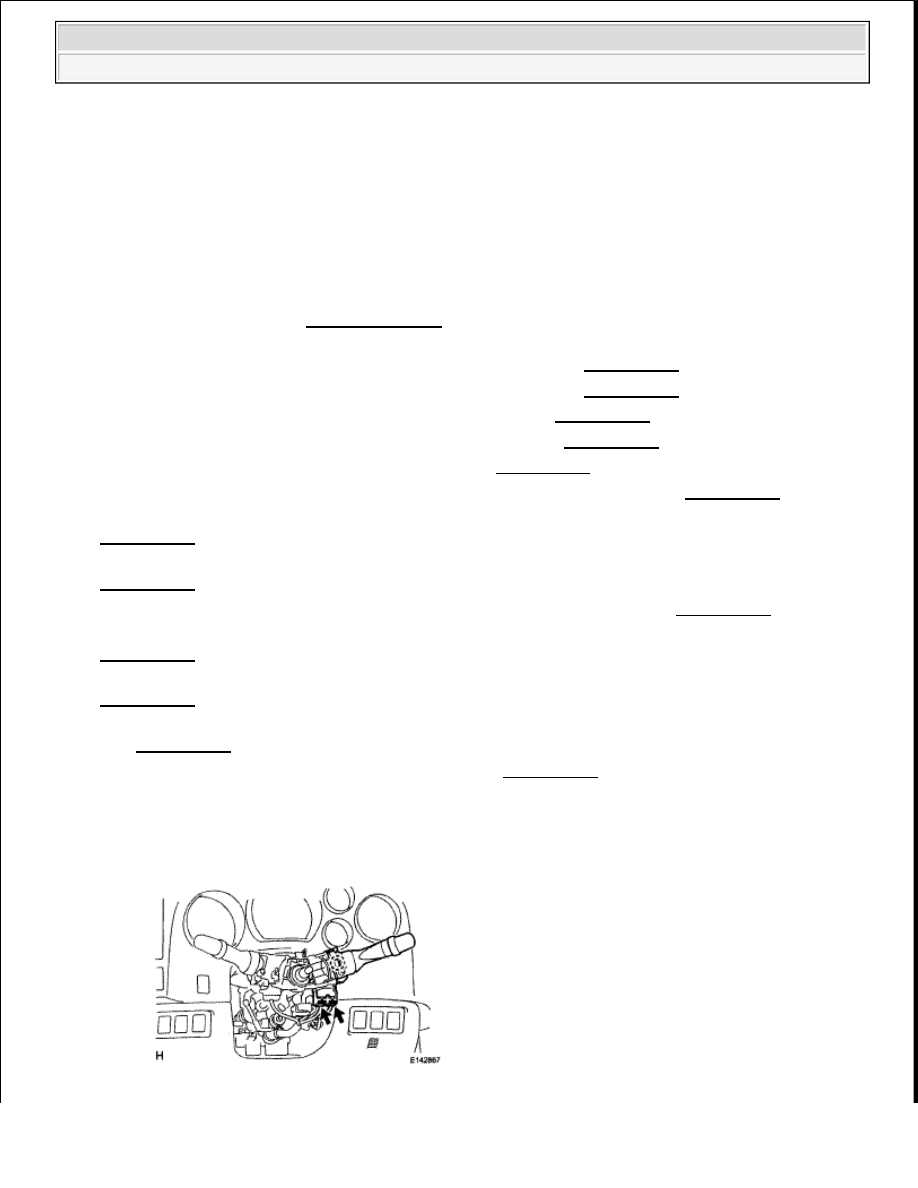

Fig. 197: Locating Windshield Wiper Switch Assembly Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Tape the screwdriver tip before use.

16. REMOVE HEADLIGHT DIMMER SWITCH ASSEMBLY

a. Disconnect the connector.

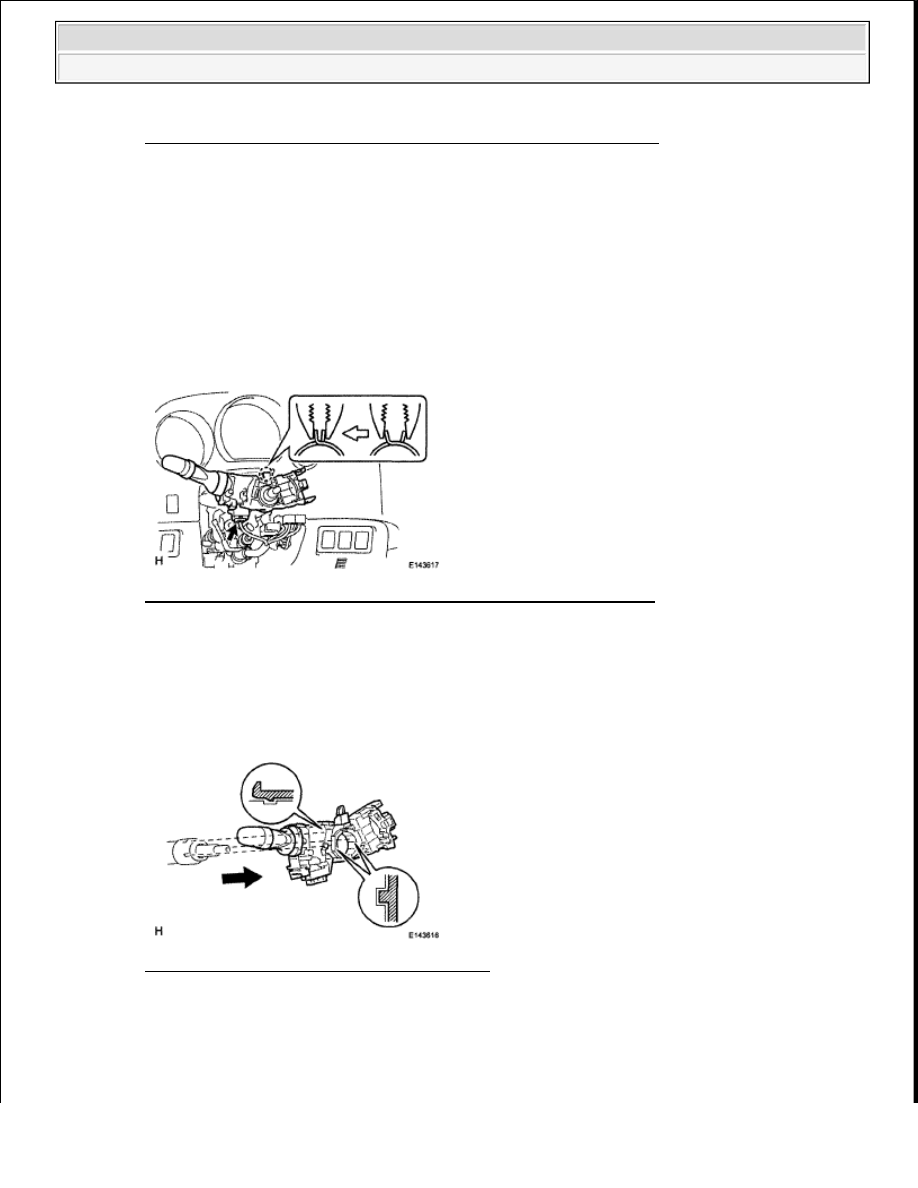

Fig. 198: Locating Headlight Dimmer Switch Assembly Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. While loosening the band clamp as shown in the illustration, detach the claw to remove the

headlight dimmer switch.

Fig. 199: Locating Headlight Dimmer Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT HEADLIGHT DIMMER SWITCH ASSEMBLY

NOTE:

If the claw is pressed forcefully, it will break.

NOTE:

If the claw is pressed forcefully, it will break.
