Fig. 184: Identifying Ignition Key Cylinder Light Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE LOWER STEERING COLUMN COVER (See REMOVAL )

3. REMOVE UPPER STEERING COLUMN COVER (See REMOVAL )

4. REMOVE IGNITION KEY CYLINDER LIGHT

a. Disconnect the unlock warning switch connector.

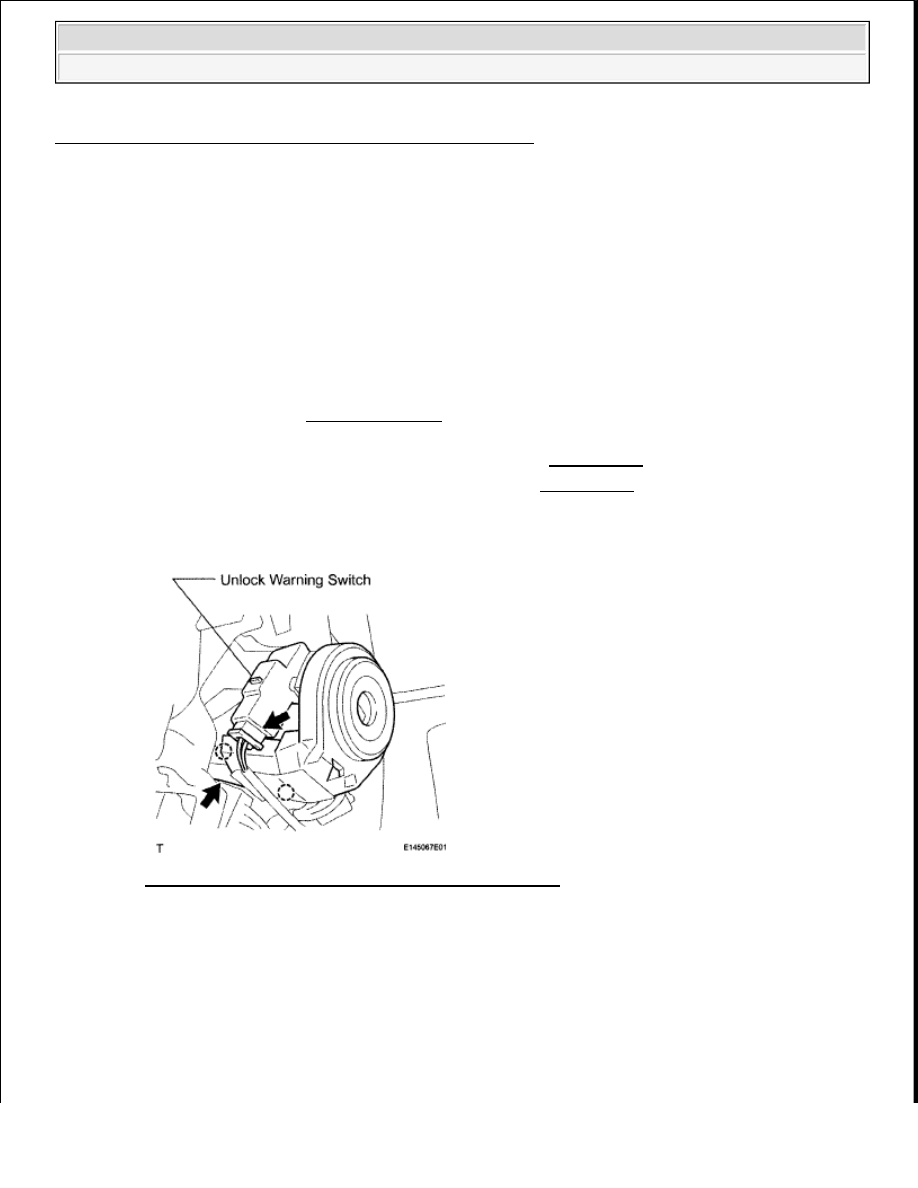

Fig. 185: Locating Unlock Warning Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the 2 claws.

c. Disconnect the connector and remove the key cylinder light.

INSPECTION

1. INSPECT IGNITION KEY CYLINDER LIGHT

a. Connect the battery's positive (+) lead to terminal 2 and the negative (-) lead to terminal 6.

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































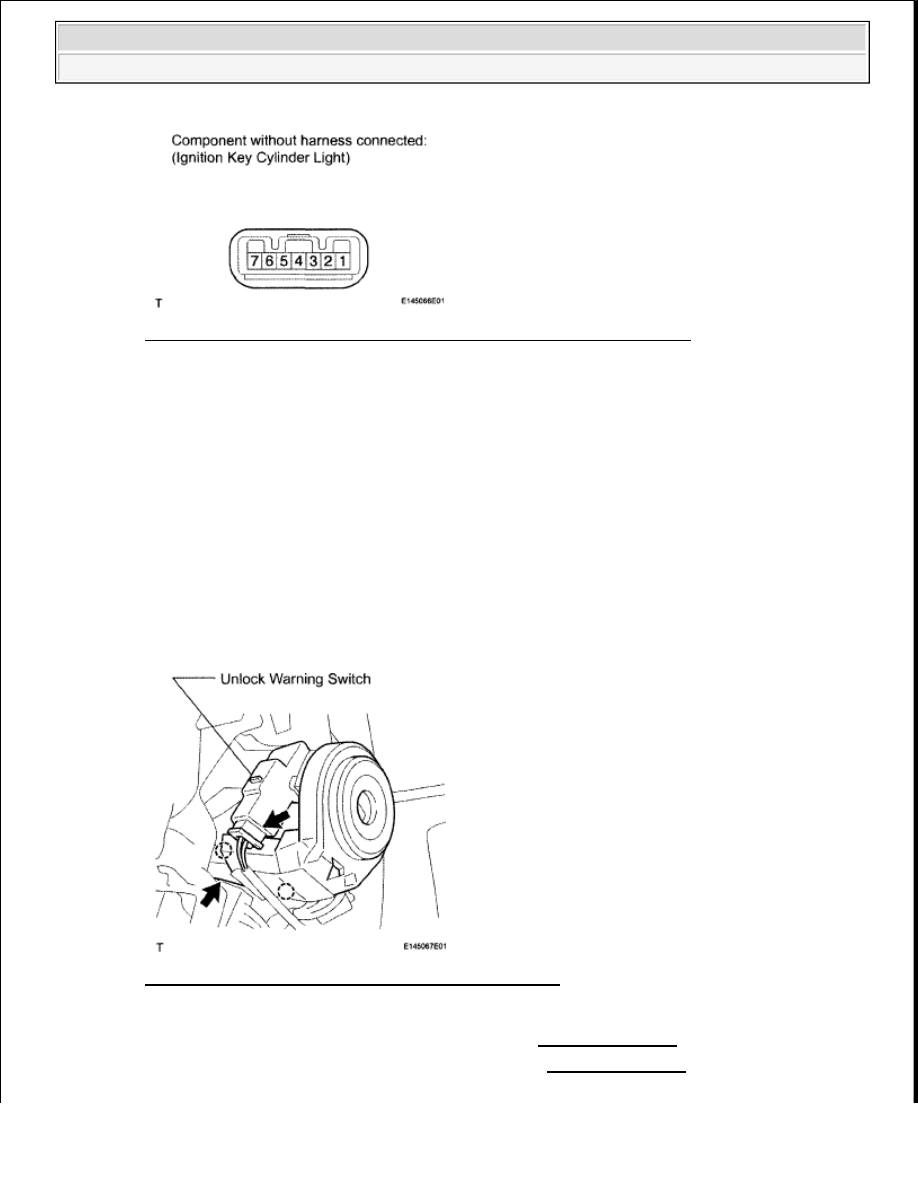

Fig. 186: Identifying Ignition Key Cylinder Light Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Check that the light comes on.

OK: Light illuminates.

If the result is not as specified, replace the key cylinder light.

INSTALLATION

1. INSTALL IGNITION KEY CYLINDER LIGHT

a. Connect the connector.

b. Attach the 2 claws to install the key cylinder light.

c. Connect the unlock warning switch connector.

Fig. 187: Locating Unlock Warning Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL UPPER STEERING COLUMN COVER (See INSTALLATION )

3. INSTALL LOWER STEERING COLUMN COVER (See INSTALLATION )



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































4. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

GLOVE BOX LIGHT

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































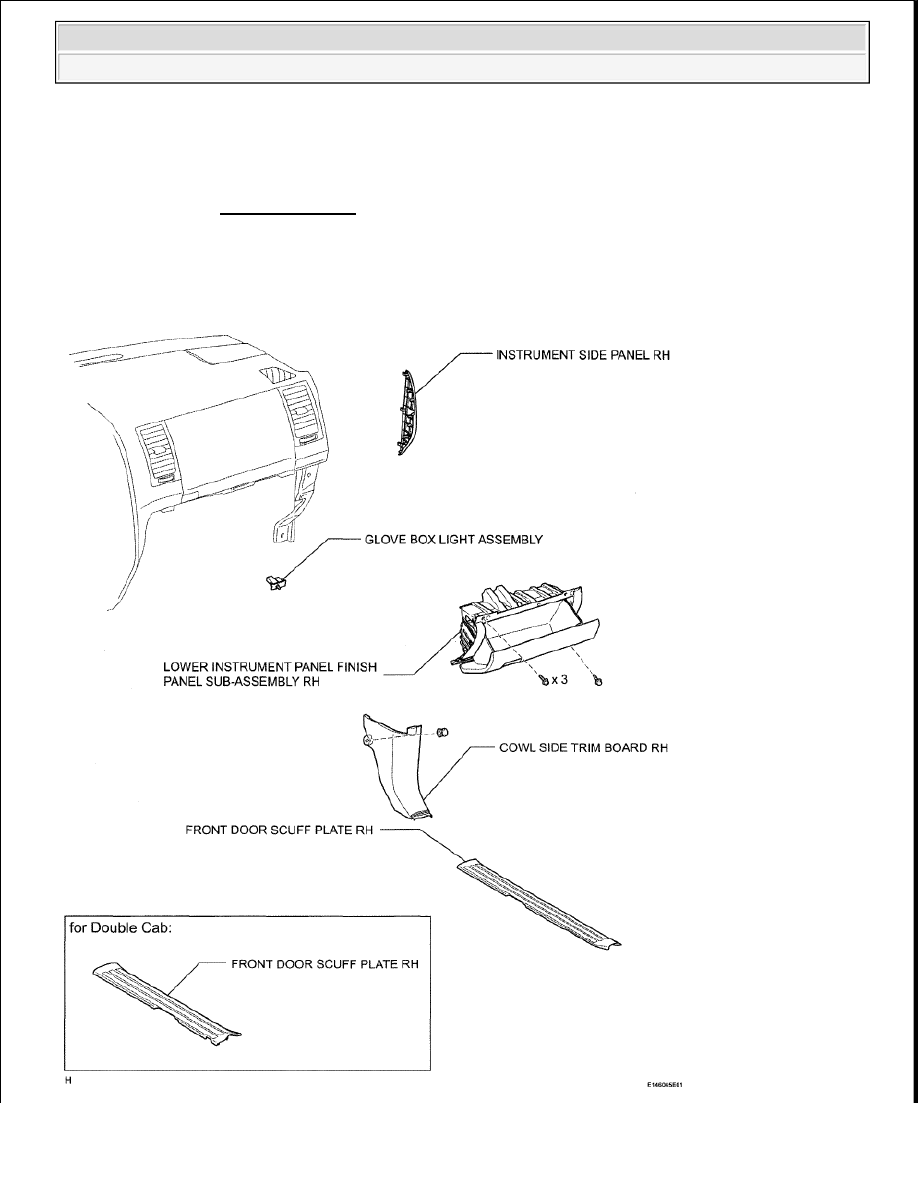

Fig. 188: Identifying Glove Box Light Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE RH (for Regular Cab) (See REMOVAL )

2. REMOVE FRONT DOOR SCUFF PLATE RH (for Double Cab) (See REMOVAL )

3. REMOVE COWL SIDE TRIM BOARD RH (See REMOVAL )

4. REMOVE INSTRUMENT SIDE PANEL RH (See REMOVAL )

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH (See

REMOVAL )

6. REMOVE GLOVE BOX LIGHT ASSEMBLY

a. Detach the 2 claws.

b. Remove the box light and then disconnect the connector.

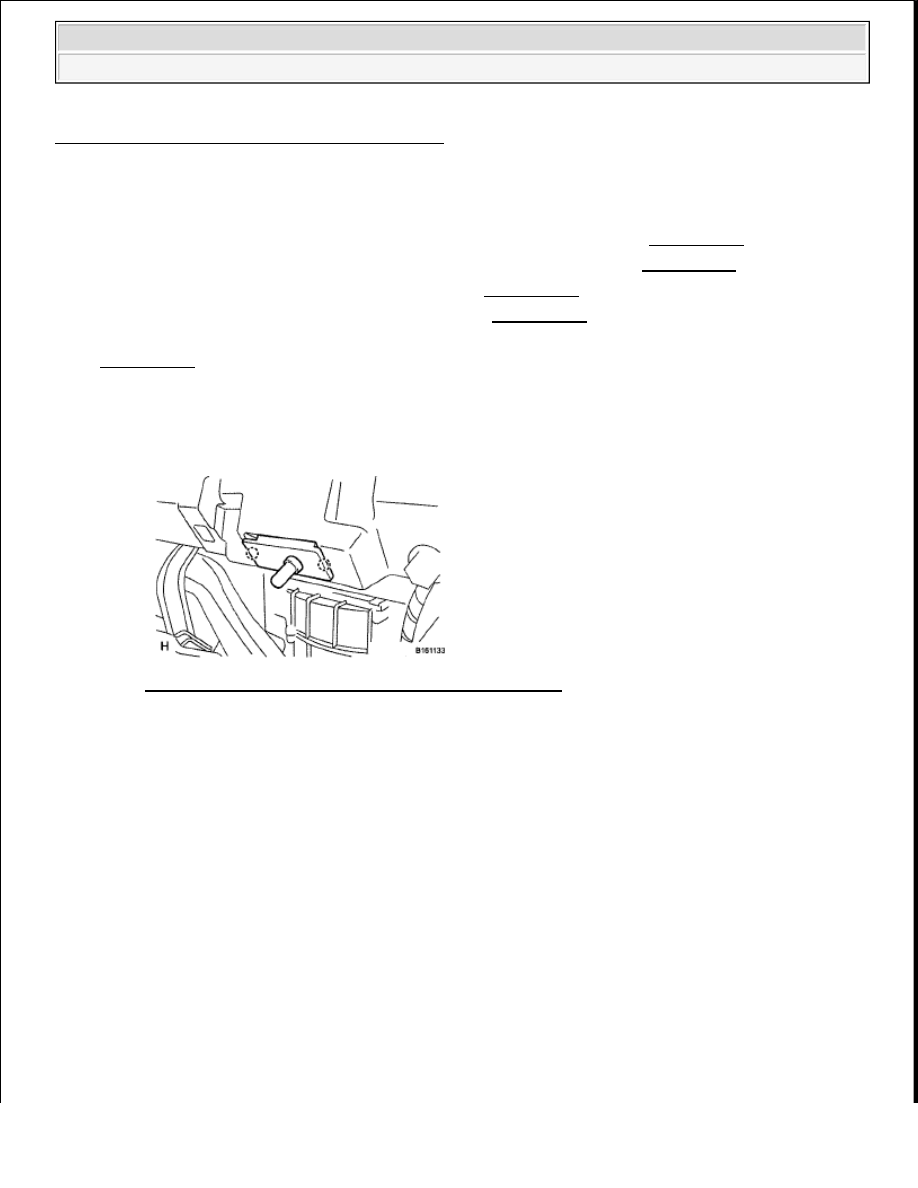

Fig. 189: Identifying Glove Box Light Assembly Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT GLOVE BOX LIGHT ASSEMBLY

a. Measure the resistance according to the value(s) in the table below.
