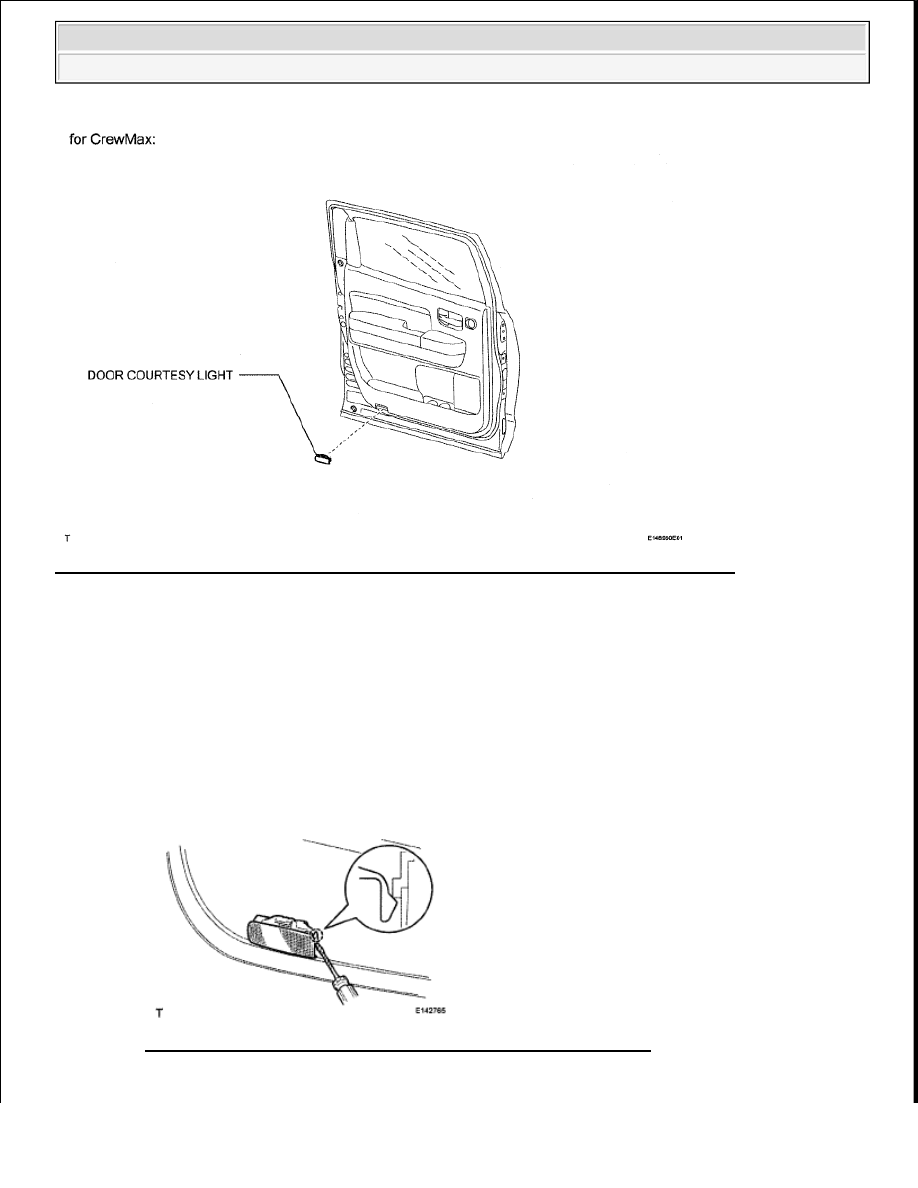

Fig. 178: Identifying Door Courtesy Light Components (For Rear Door) (For CrewMax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.

1. REMOVE DOOR COURTESY LIGHT

a. for Double Cab:

Fig. 179: Identifying Door Courtesy Light Claw (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































1. Using a screwdriver, detach the claw.

HINT:

Tape the screwdriver tip before use.

2. Remove the courtesy light and then disconnect the connector.

b. for CrewMax:

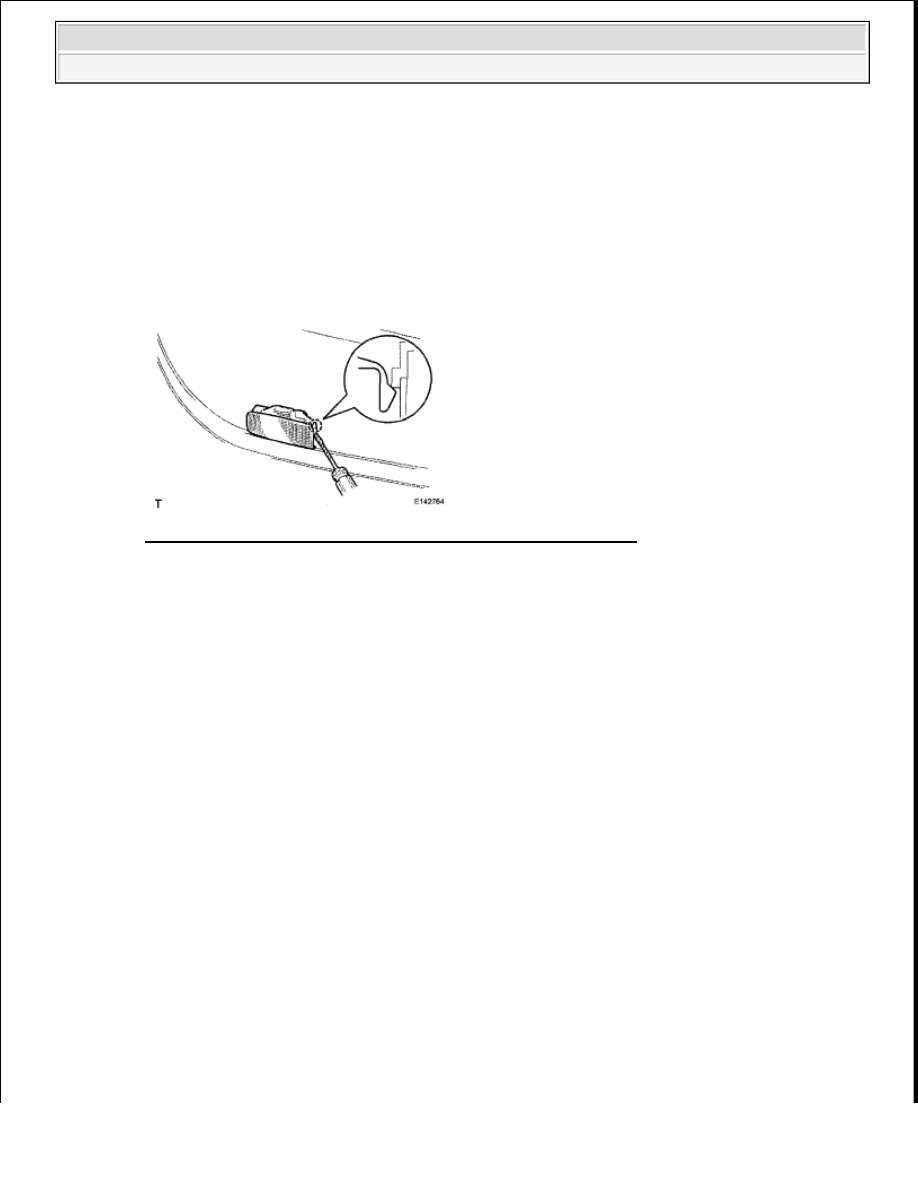

Fig. 180: Identifying Door Courtesy Light Claw (For CrewMax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Using a screwdriver, detach the claw.

HINT:

Tape the screwdriver tip before use.

2. Remove the courtesy light and then disconnect the connector.

INSPECTION

1. INSPECT DOOR COURTESY LIGHT

a. Connect the battery's positive (+) lead to terminal 2 and the negative (-) lead to terminal 1.

b. Check that the door courtesy light comes on.

OK: Light comes on

If the result is not as specified, replace the door courtesy light.

INSTALLATION

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

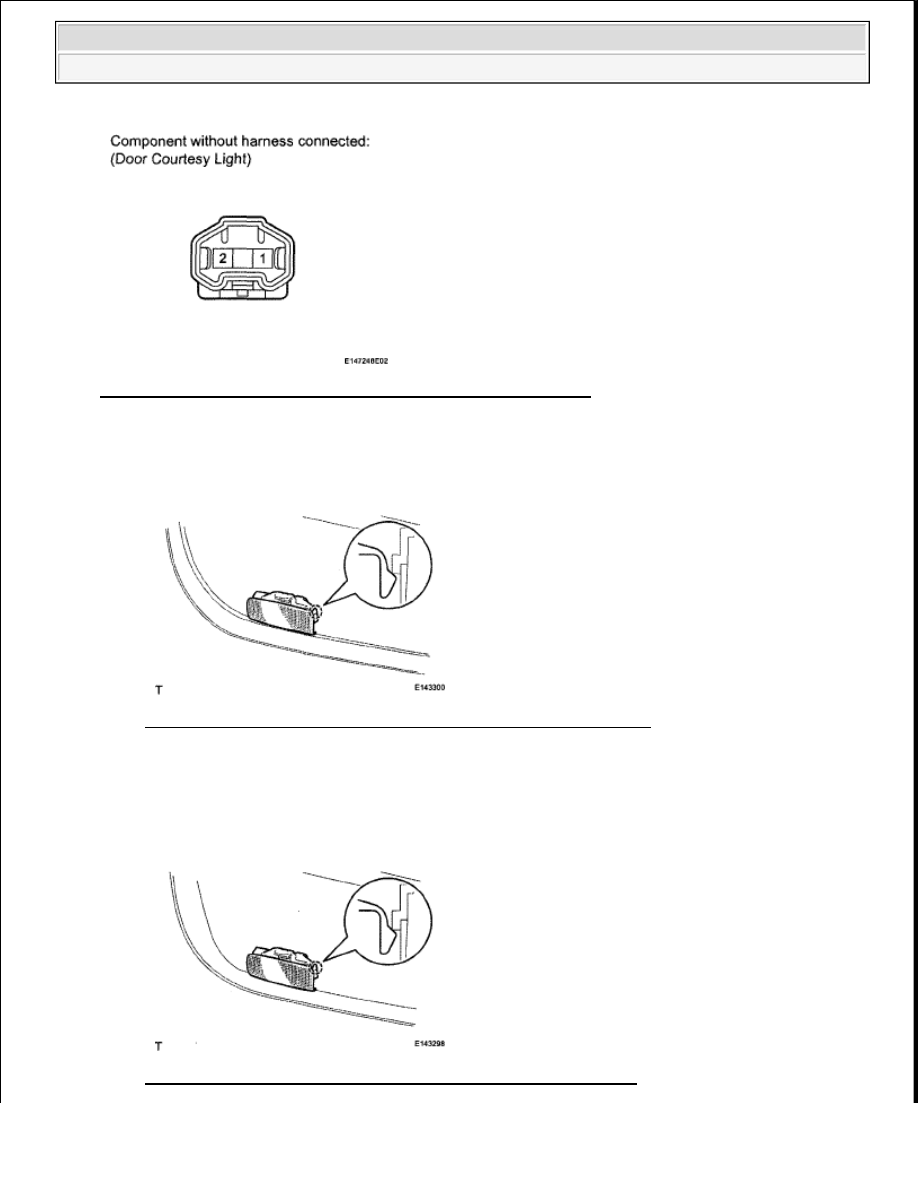

Fig. 181: Identifying Door Courtesy Light Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. INSTALL DOOR COURTESY LIGHT

a. for Double Cab:

Fig. 182: Identifying Door Courtesy Light Claw (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Connect the connector.

2. Attach the claw of the courtesy light to the rear door trim.

b. for CrewMax:

Fig. 183: Identifying Door Courtesy Light Claw (For CrewMax)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Connect the connector.

2. Attach the claw of the courtesy light to the rear door trim.

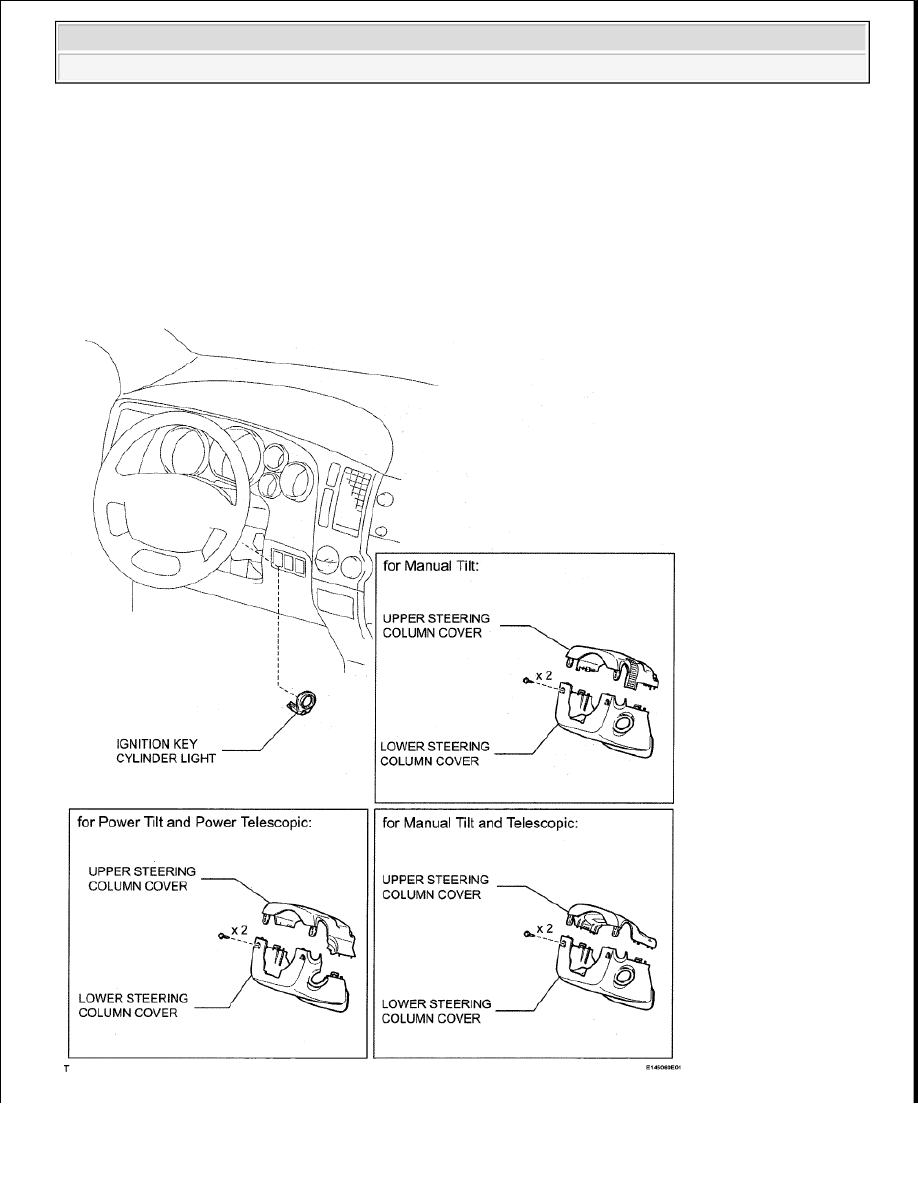

IGNITION KEY CYLINDER LIGHT

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra
