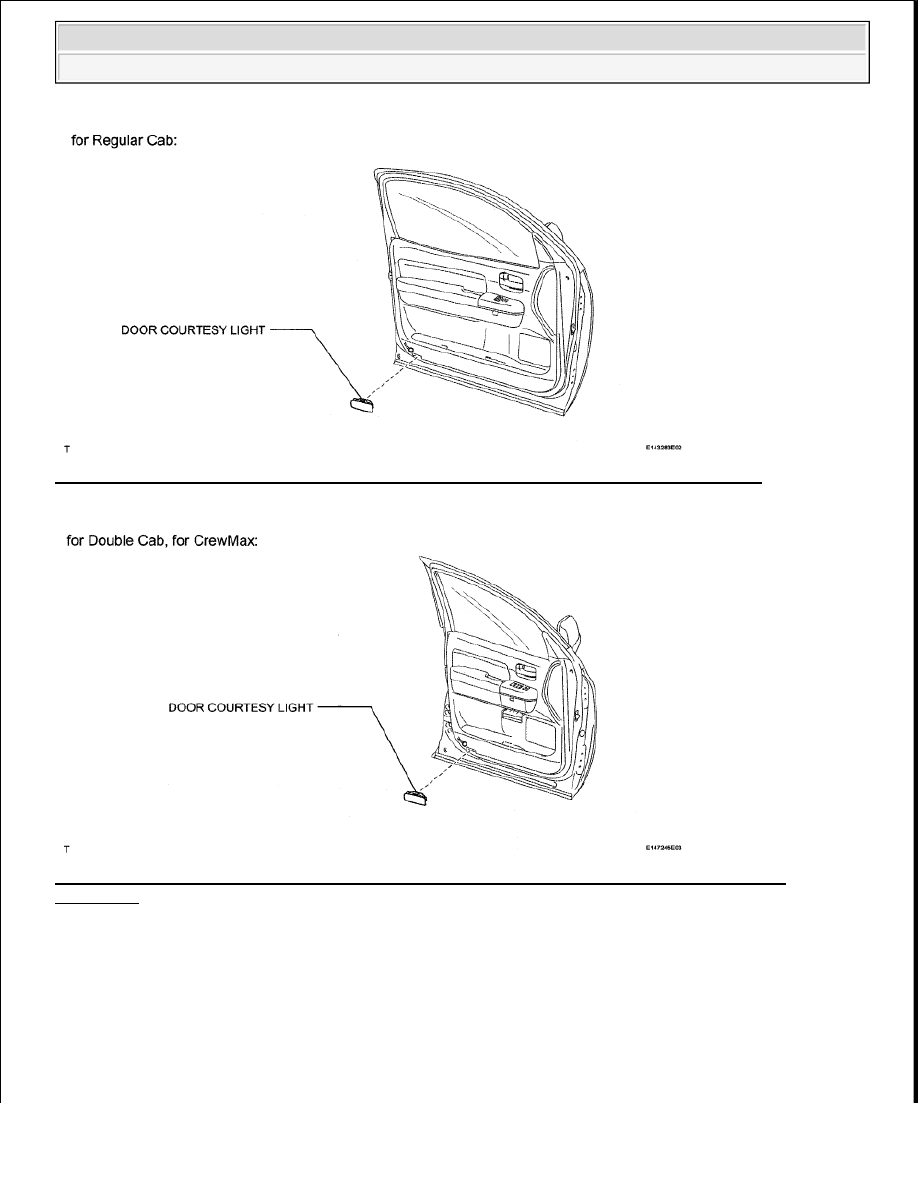

Fig. 170: Identifying Door Courtesy Light Components (For Front Door) (For Regular Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 171: Identifying Door Courtesy Light Components (For Front Door) (For Double Cab, For
CrewMax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































1. REMOVE DOOR COURTESY LIGHT

a. for Regular Cab:

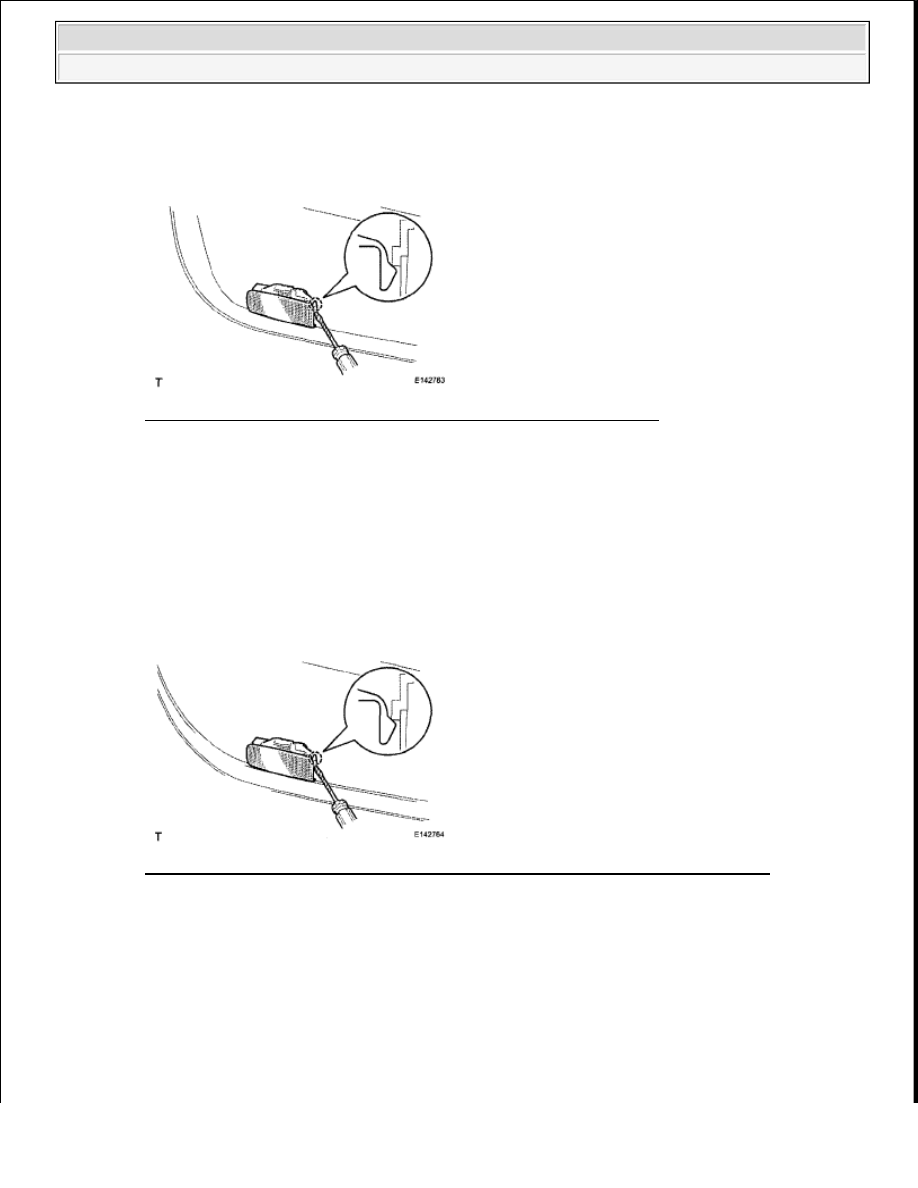

Fig. 172: Identifying Door Courtesy Light Claw (For Regular Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Using a screwdriver, detach the claw.

HINT:

Tape the screwdriver tip before use.

2. Remove the courtesy light and then disconnect the connector.

b. for Double Cab, for CrewMax:

Fig. 173: Identifying Door Courtesy Light Claw (For Double Cab, For CrewMax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Using a screwdriver, detach the claw.

HINT:

Tape the screwdriver tip before use.

2. Remove the courtesy light and then disconnect the connector.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































INSPECTION

1. INSPECT DOOR COURTESY LIGHT

a. Connect the battery's positive (+) lead to terminal 2 and the negative (-) lead to terminal 1.

b. Check that the door courtesy light comes on.

OK: Light comes on

If the result is not as specified, replace the door courtesy light.

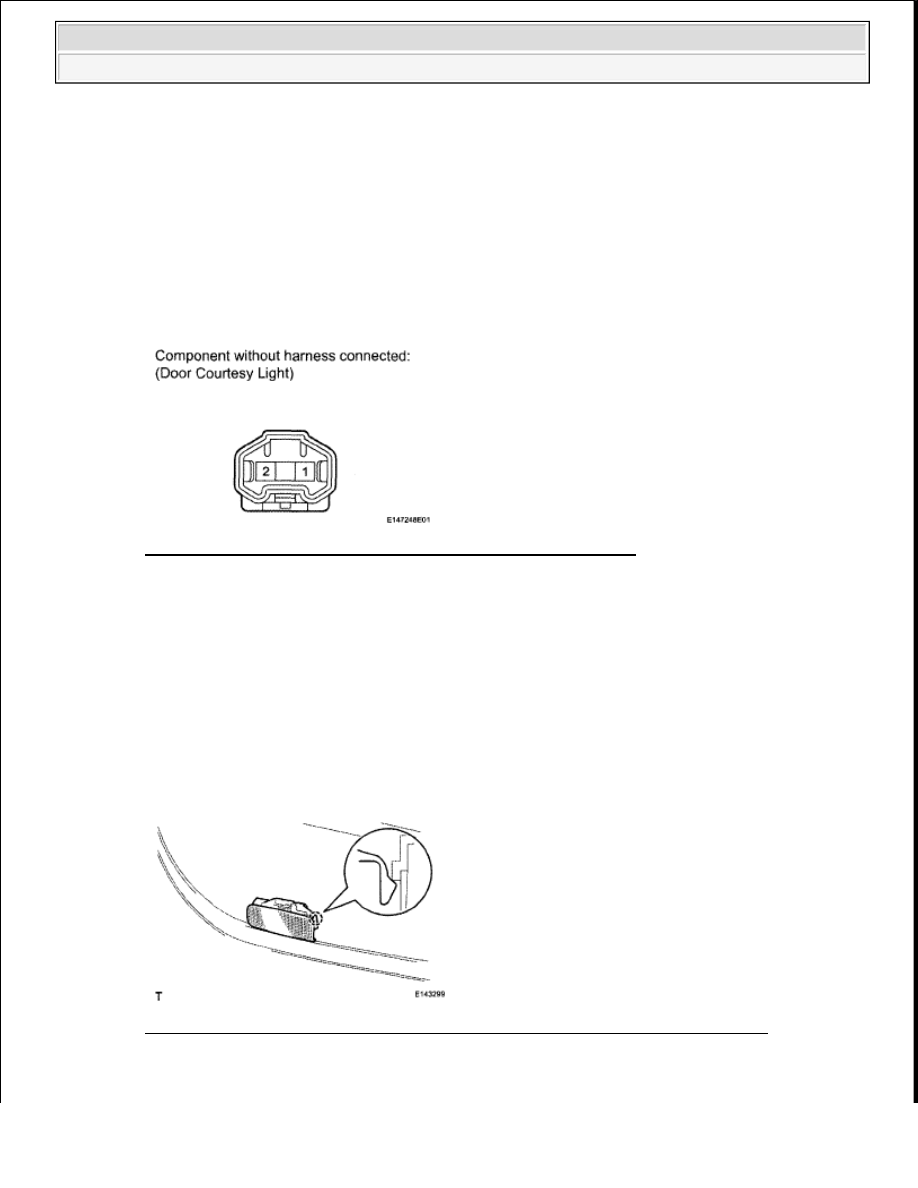

Fig. 174: Identifying Door Courtesy Light Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.

1. INSTALL DOOR COURTESY LIGHT

a. for Double Cab, for CrewMax:

Fig. 175: Identifying Door Courtesy Light Claw (For Double Cab, For Crewmax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Connect the connector.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































2. Attach the claw of the courtesy light to the front door trim.

b. for Regular Cab:

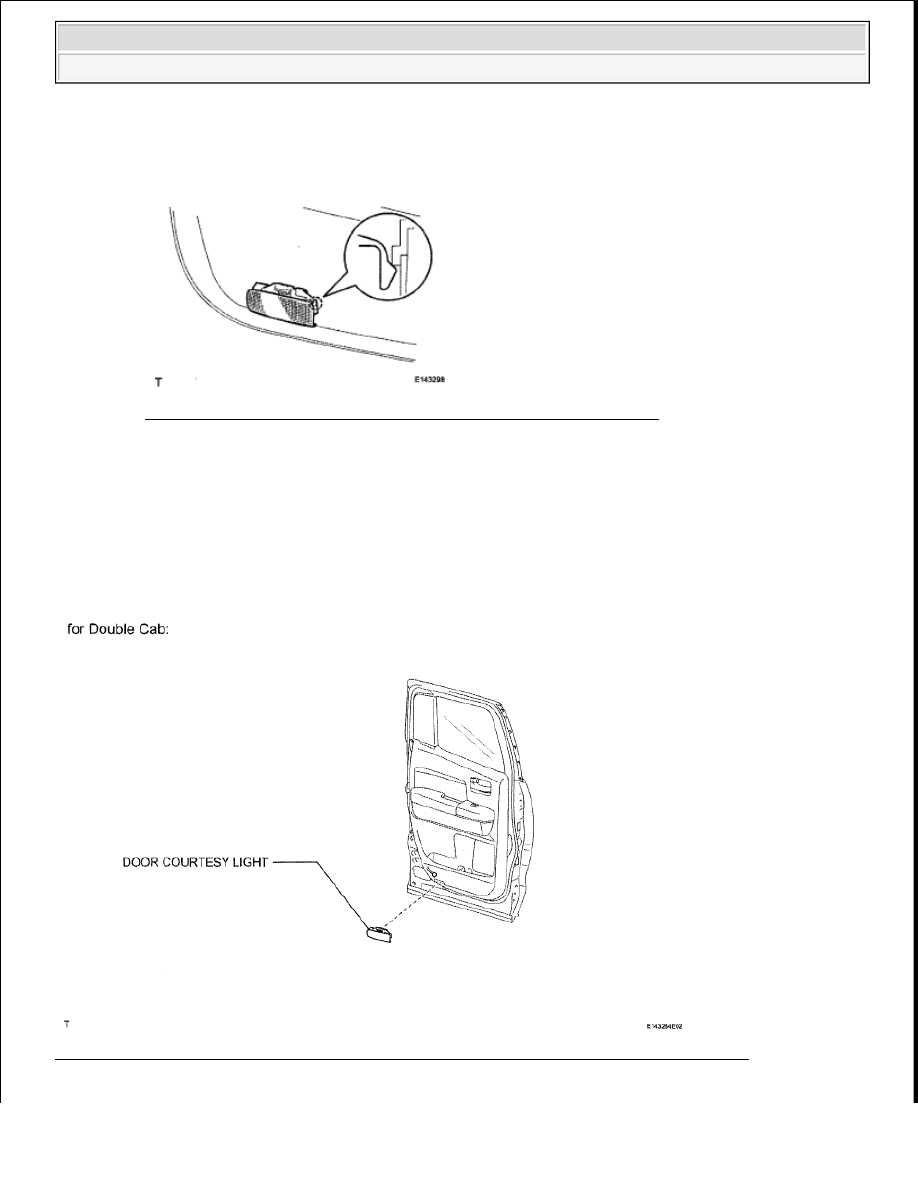

Fig. 176: Identifying Door Courtesy Light Claw (For Regular Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Connect the connector.

2. Attach the claw of the courtesy light to the front door trim.

DOOR COURTESY LIGHT (FOR REAR DOOR)

COMPONENTS

Fig. 177: Identifying Door Courtesy Light Components (For Rear Door) (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
