INSTALLATION

1

INSTALL FRONT ENGINE MOUNTING INSULATOR LH

a

Install the mounting insulator with the nut

Torque: 72 N*m (734 kgf*cm, 53 ft.*lbf)

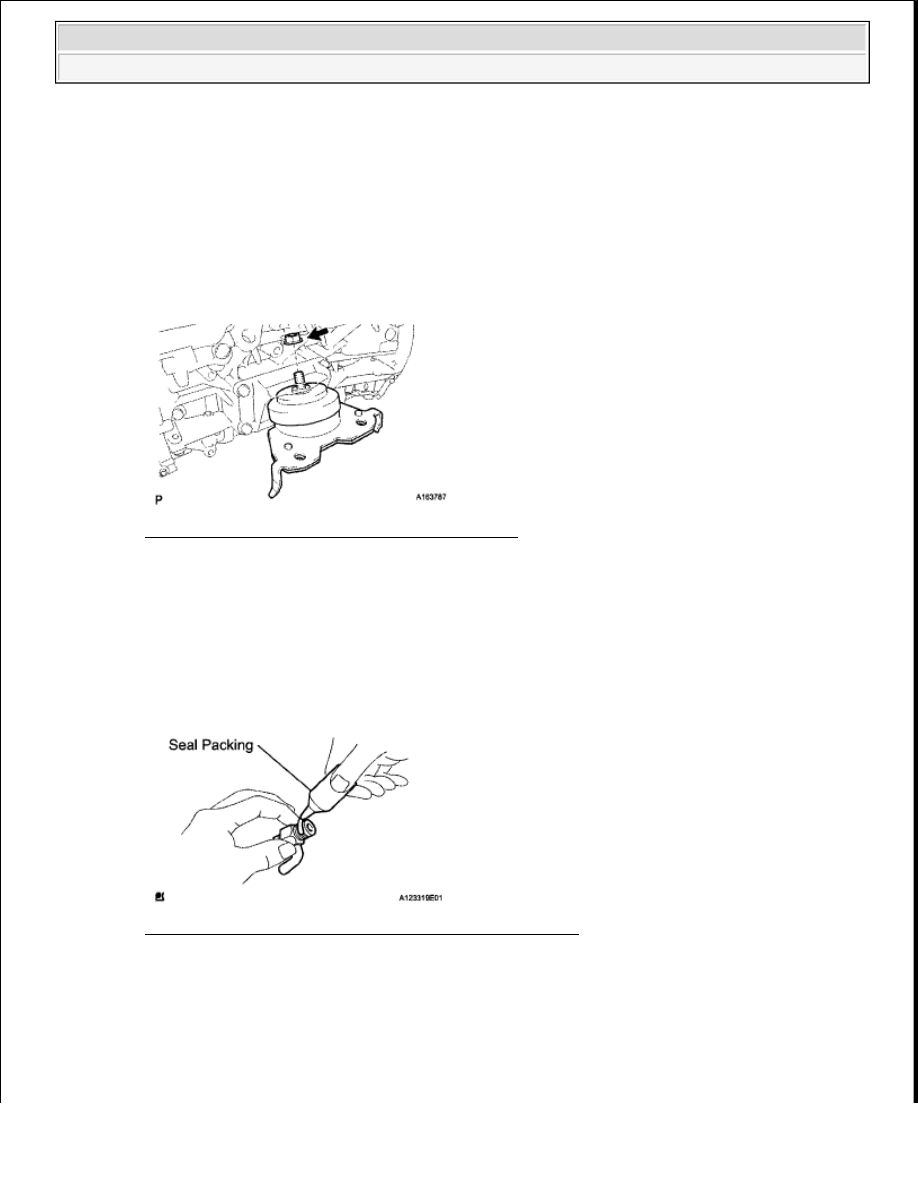

Fig. 410: Locating Mounting Insulator With Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL WATER DRAIN COCK SUB-ASSEMBLY

a

Apply seal packing to 2 or 3 threads of the drain cock

Seal packing:

Toyota Genuine Adhesive 1344, Three Bond 1344 or equivalent

Fig. 411: Applying Seal Packing To Drain Cock Threads
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the drain cock to the cylinder block LH side

Torque: 30 N*m (306 kgf*cm, 22 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 412: Locating Drain Cock
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Further tighten the drain cock within 360° so that the drain cock pipe is within the range shown in
the illustration

3

INSTALL FRONT ENGINE MOUNTING INSULATOR RH

a

Install the mounting insulator with the nut

Torque: 72 N*m (734 kgf*cm, 53 ft.*lbf)

Fig. 413: Locating Mounting Insulator With Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

INSTALL ENGINE ASSEMBLY

NOTE:



Do not rotate the drain cock more than 1 revolution (360°) after
tightening the drain cock to the specified torque.



Do not loosen the drain cock to adjust it. If an adjustment is
necessary, remove the drain cock and reinstall it.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































a

Install the engine assembly to the vehicle (See INSTALLATION )

REAR ENGINE MOUNTING

COMPONENTS

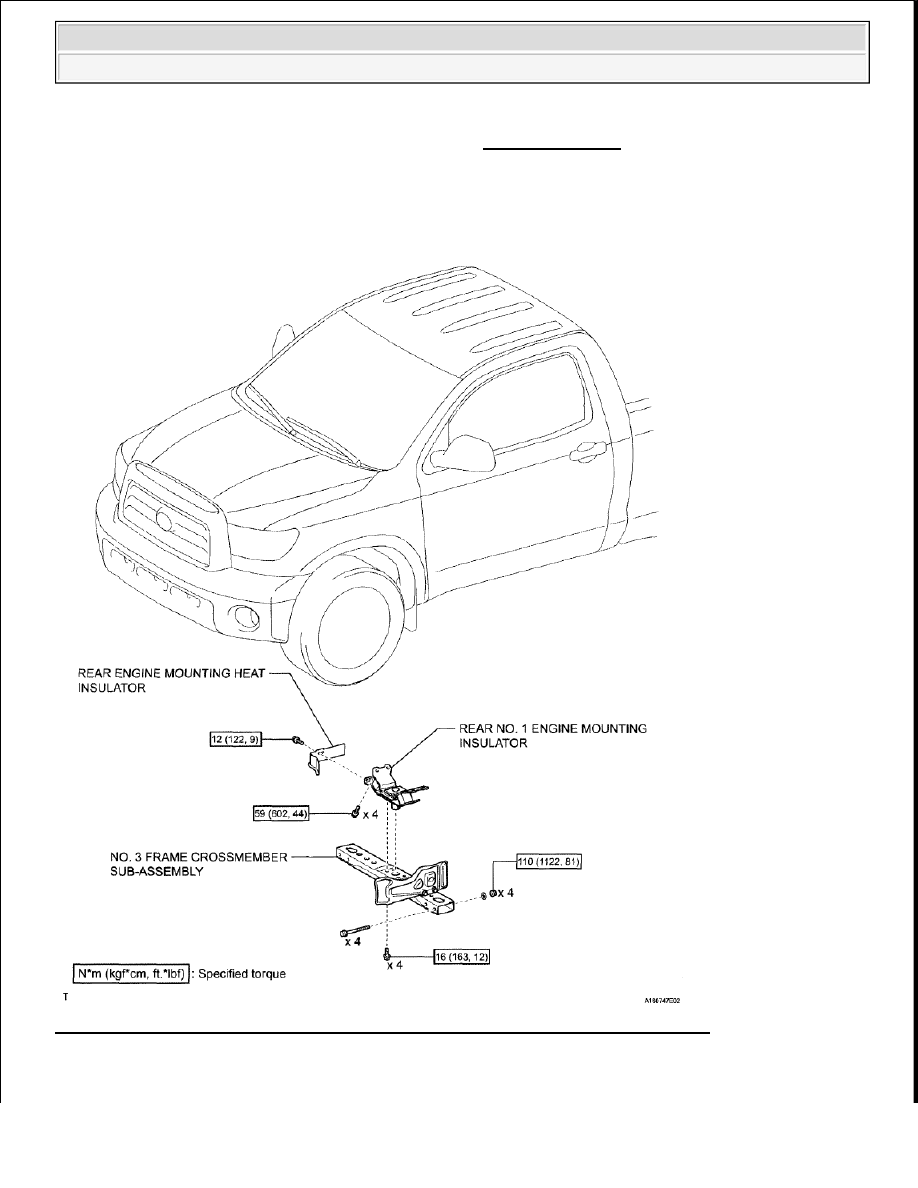

Fig. 414: Identifying Rear Engine Mounting Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































1

SUPPORT AUTOMATIC TRANSMISSION ASSEMBLY

a

Support the transmission with a transmission jack  Lift the transmission slightly from the
crossmember

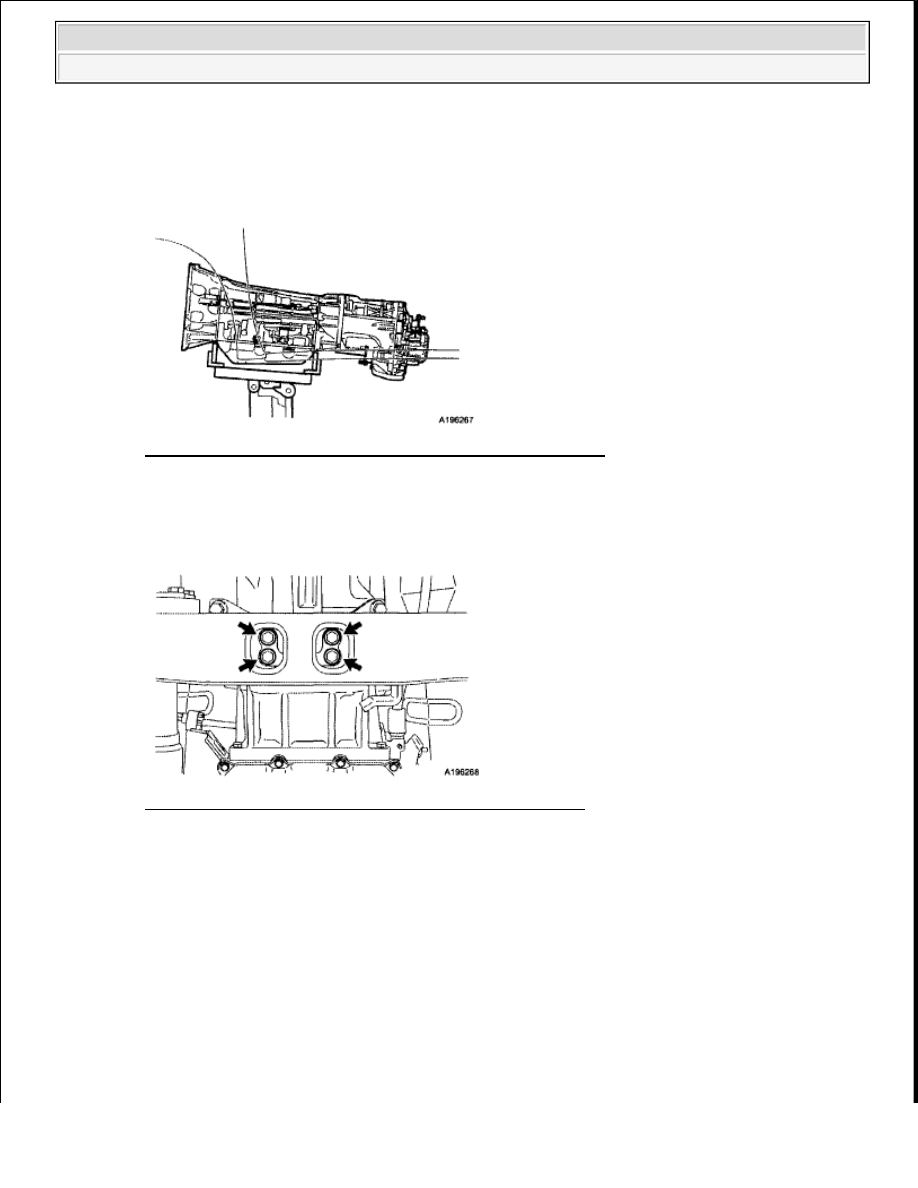

Fig. 415: Supporting Transmission With Transmission Jack
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

REMOVE NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

a

Remove the 4 rear engine mounting insulator bolts

Fig. 416: Locating Rear Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 4 nuts, 4 washers, 4 bolts and crossmember
