Toyota Tundra. Manual - part 1982

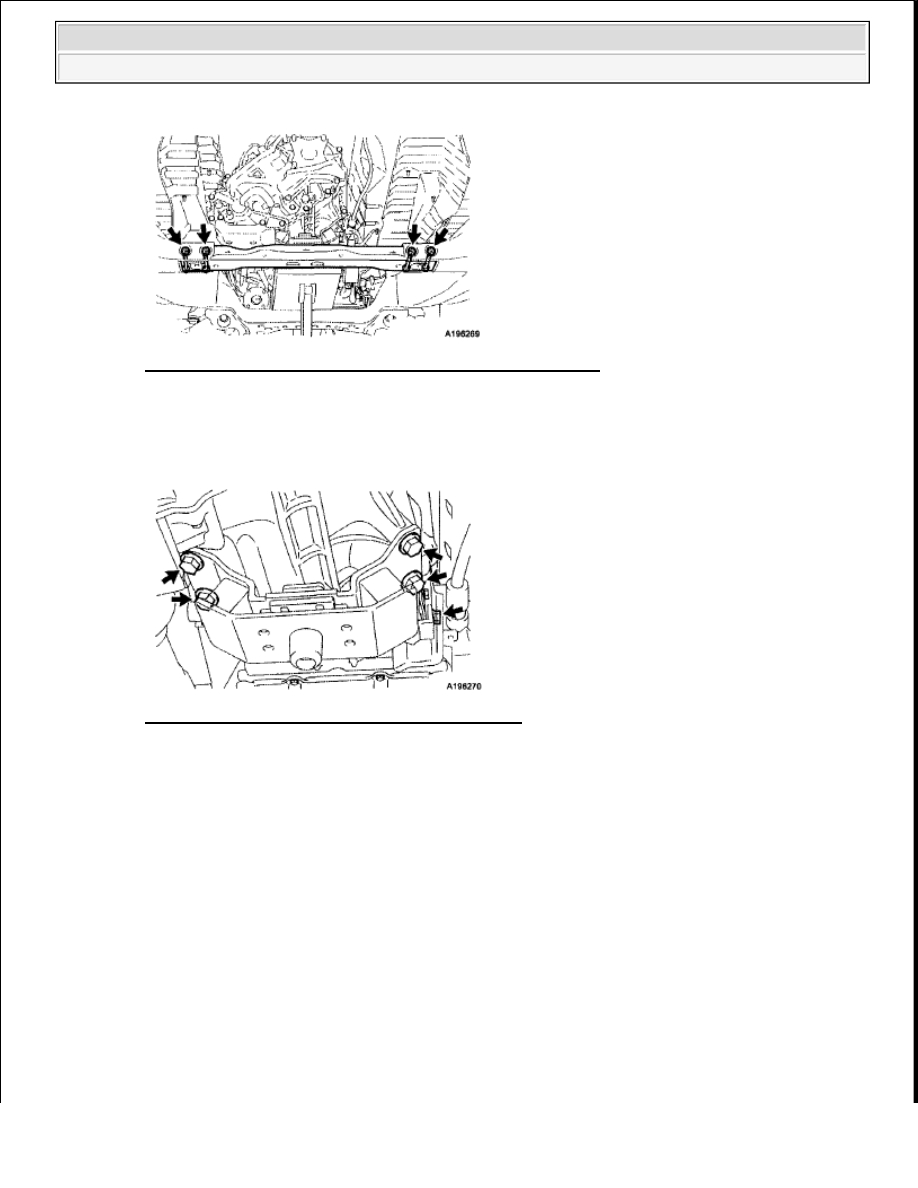

Fig. 417: Locating Nuts, Washers, Bolts And Crossmember
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

REMOVE REAR NO. 1 ENGINE MOUNTING INSULATOR

a

Remove the 4 bolts and mounting insulator from the transmission

Fig. 418: Locating Mounting Insulator And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the bolt and mounting heat insulator

INSTALLATION

1

INSTALL REAR NO. 1 ENGINE MOUNTING INSULATOR

a

Install the mounting insulator to the transmission with the 4 bolts

Torque: 59 N*m (602 kgf*cm, 44 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































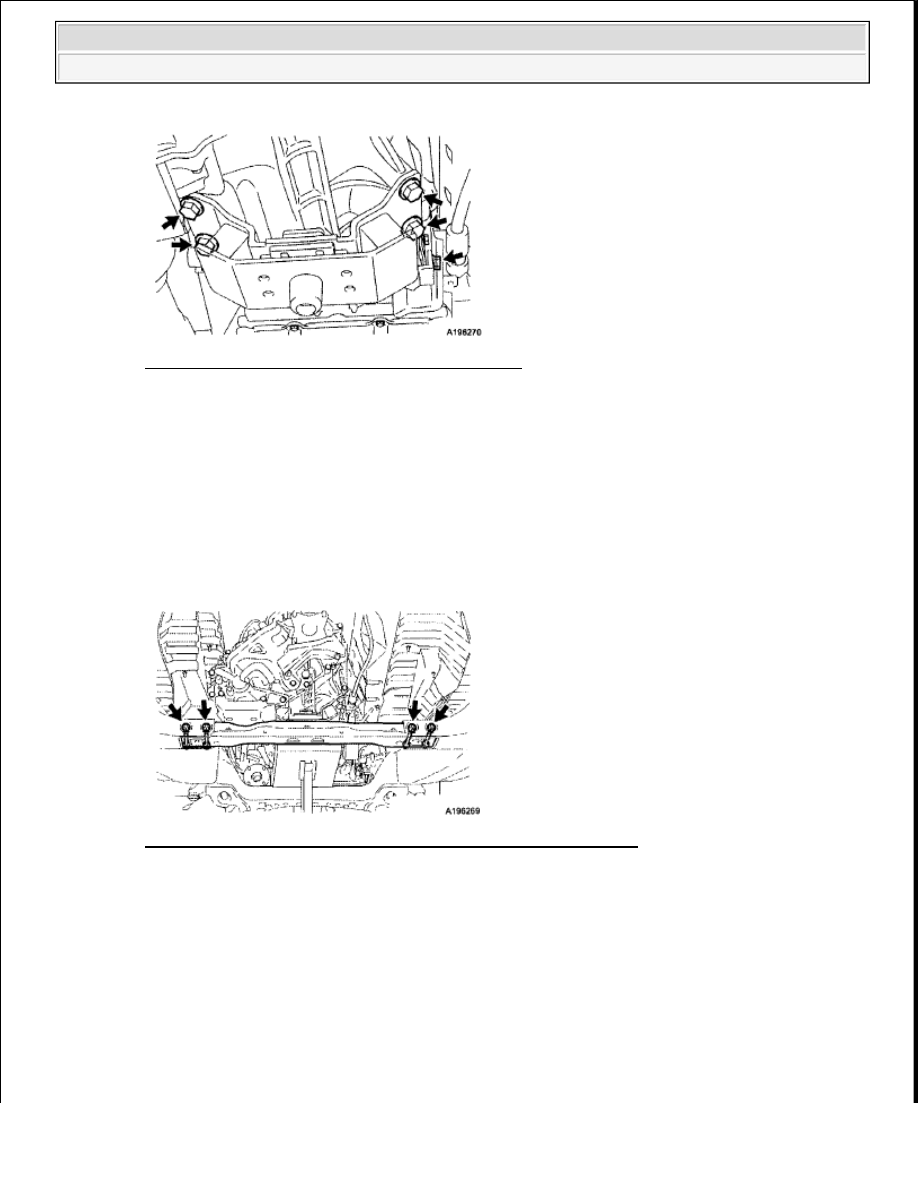

Fig. 419: Locating Mounting Insulator And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the mounting heat insulator with the bolt

Torque: 12 N*m (122 kgf*cm, 9 ft.*lbf)

2

INSTALL NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

a

Install the crossmember with the 4 bolts, 4 washers and 4 nuts

Torque: 110 N*m (1122 kgf*cm, 81 ft.*lbf)

Fig. 420: Locating Crossmember With Bolts, Washers And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the 4 rear engine mounting insulator bolts

Torque: 16 N*m (163 kgf*cm, 12 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































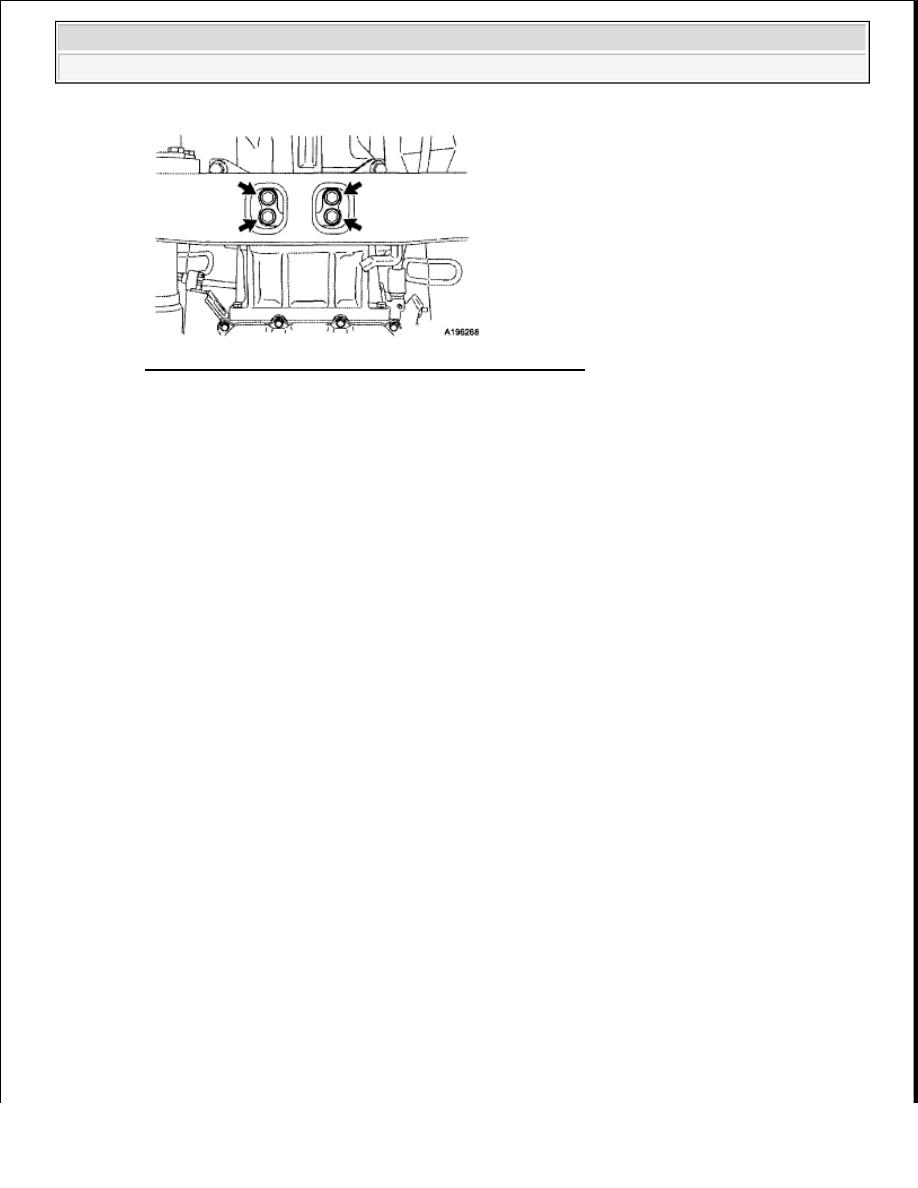

Fig. 421: Locating Rear Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































2009 ENGINE

Engine Mechanical (3UR-FE) - Tundra

ENGINE

ON-VEHICLE INSPECTION

1

INSPECT IGNITION TIMING

a

Warm up and stop the engine

1

Allow the engine to warm up to a normal operating temperature

b

When using the Techstream:

1

Connect the Techstream to the DLC3

2

Start the engine and idle it

3

Push the Techstream main switch ON

4

Enter the following menus: Powertrain/Engine and ECT/Data List/Primary/IGN Advance

HINT:

Refer to the Techstream operator's manual for further details

Standard ignition timing: 8 to 12° BTDC @ idle (transmission in neutral and A/C
switch OFF)

5

Disconnect the Techstream from the DLC3

c

When not using the Techstream:

1

Connect the tester probe of a timing light to the wire of the ignition coil connector for the No
1 cylinder

Fig. 1: Connecting Tester Probe Of Timing Light To Wire Of Ignition Coil Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Use a timing light that detects primary signals.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra





2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra
