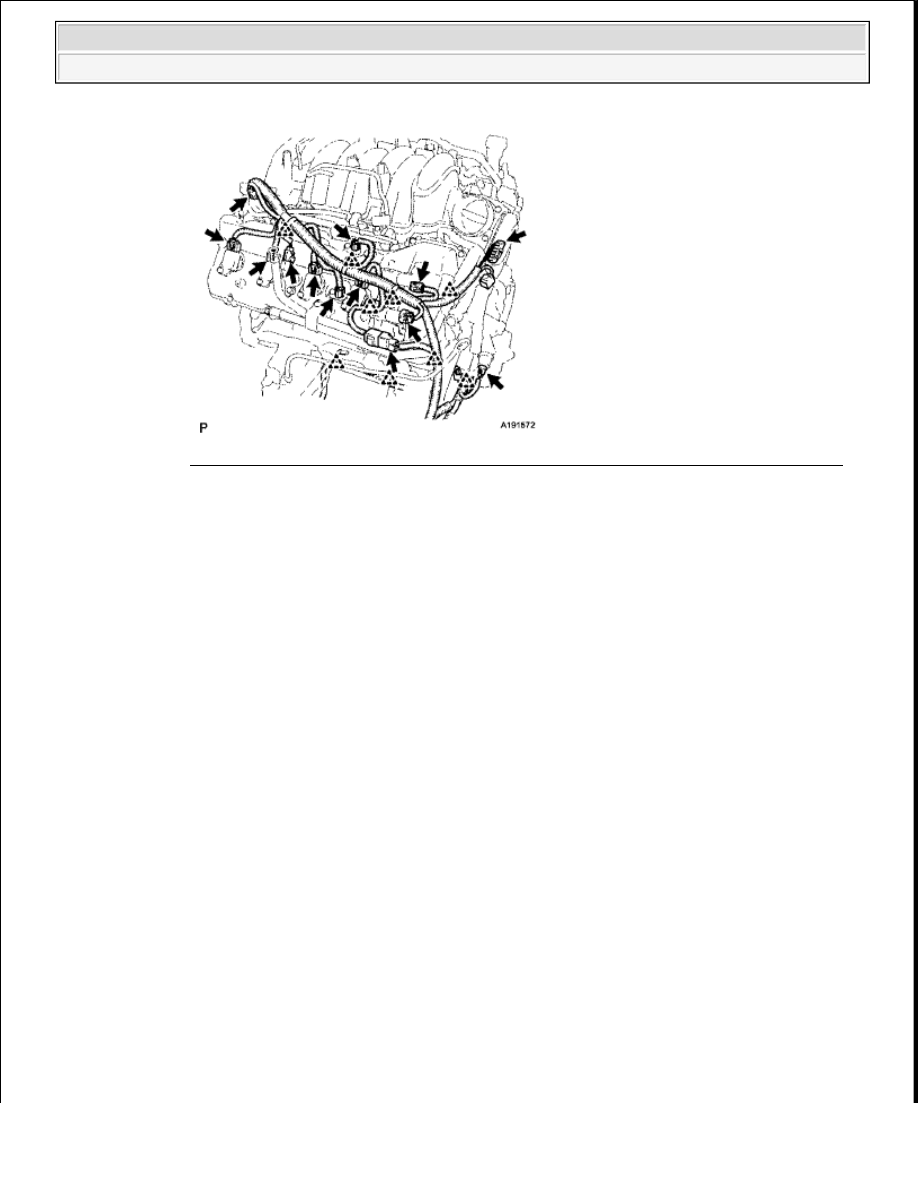

Fig. 404: Locating Engine Wire, Clamps And Oil Pressure Sender Gauge Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

Connect the throttle sensor connector

4

Connect the noise filter connector

5

Connect the fuel injector connector

6

Connect the 2 VVT sensor connectors

7

Connect the 4 ignition coil connectors

8

Connect the 2 camshaft timing control valve connectors

d

Engine LH Side:

1

Connect the 7 clamps and install the engine wire with the bolt

Torque: 20 N*m (204 kgf*cm, 15 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

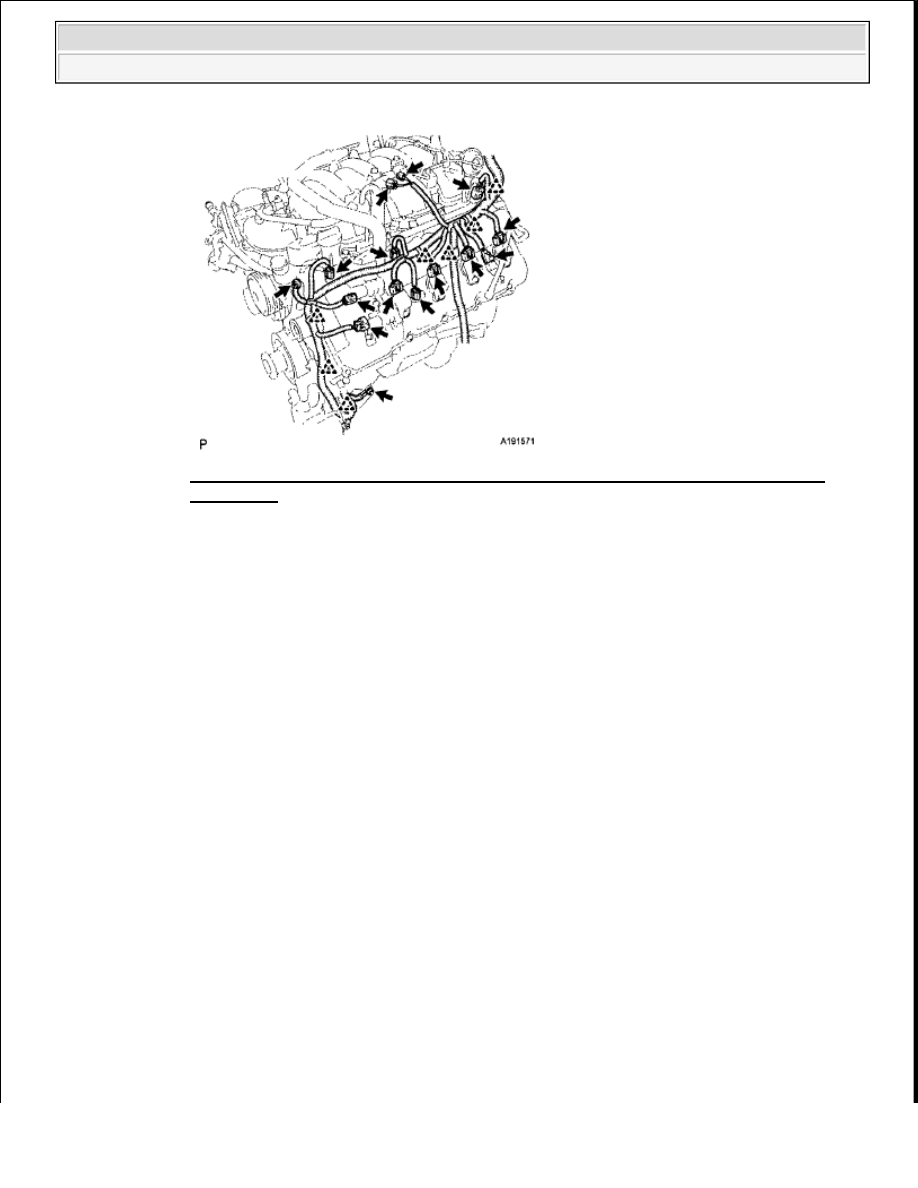

Fig. 405: Locating Engine Wire, Clamps And Engine Coolant Temperature Sensor
Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Connect the noise filter connector

3

Connect the fuel injector connector

4

Connect the engine coolant temperature sensor connector

5

Connect the purge VSV connector

6

Connect the vacuum switching valve connector (for ACIS)

7

Connect the camshaft position sensor connector

8

Connect the 2 VVT sensor connectors

9

Connect the 4 ignition coil connectors

10

Connect the 2 camshaft timing control valve connector

FRONT ENGINE MOUNTING

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

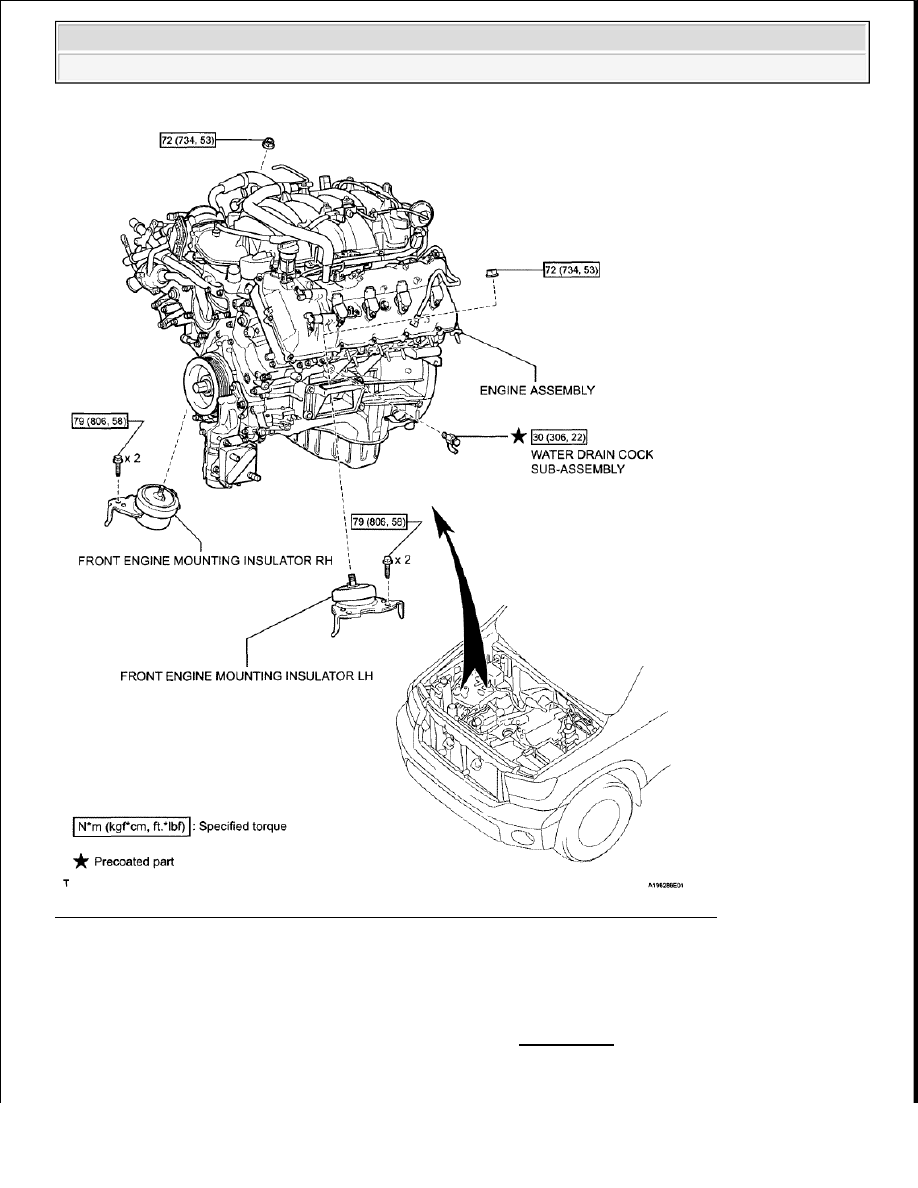

Fig. 406: Identifying Front Engine Mounting Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE ENGINE ASSEMBLY

a

Remove the engine assembly from the vehicle (See REMOVAL )

2

REMOVE FRONT ENGINE MOUNTING INSULATOR RH



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































a

Remove the nut and mounting insulator

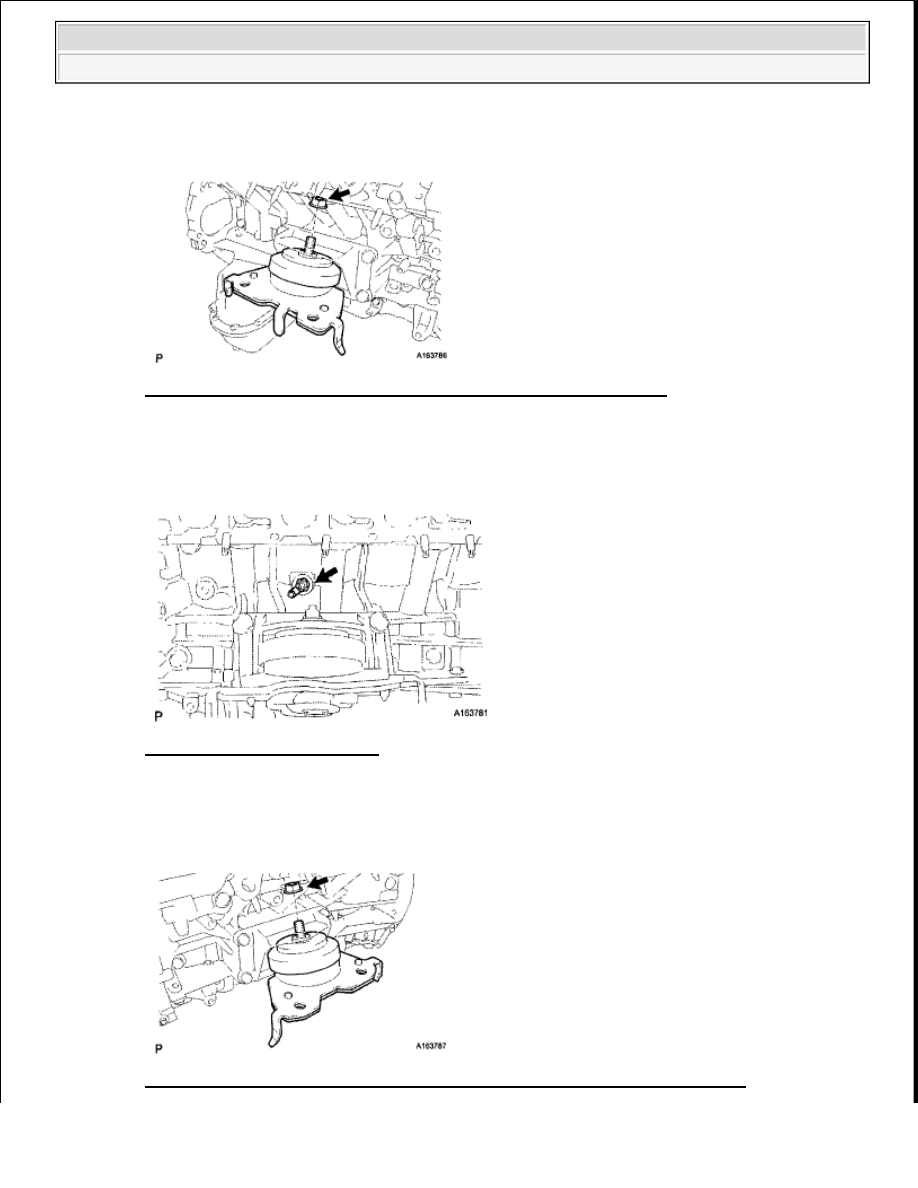

Fig. 407: Locating Front Engine Mounting Insulator With Nut - RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

REMOVE WATER DRAIN COCK SUB-ASSEMBLY

a

Remove the drain cock from the cylinder block LH side

Fig. 408: Locating Drain Cock
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

REMOVE FRONT ENGINE MOUNTING INSULATOR LH

a

Remove the nut and mounting insulator

Fig. 409: Locating Front Engine Mounting Insulator With Mounting Nut - LH
