INSTALL INTAKE MANIFOLD (See INSTALLATION )

23

INSTALL NO. 1 TUBE

a

Install the No  1 tube with the 2 bolts

Torque: 8.2 N*m (83 kgf*cm, 73 in.*lbf)

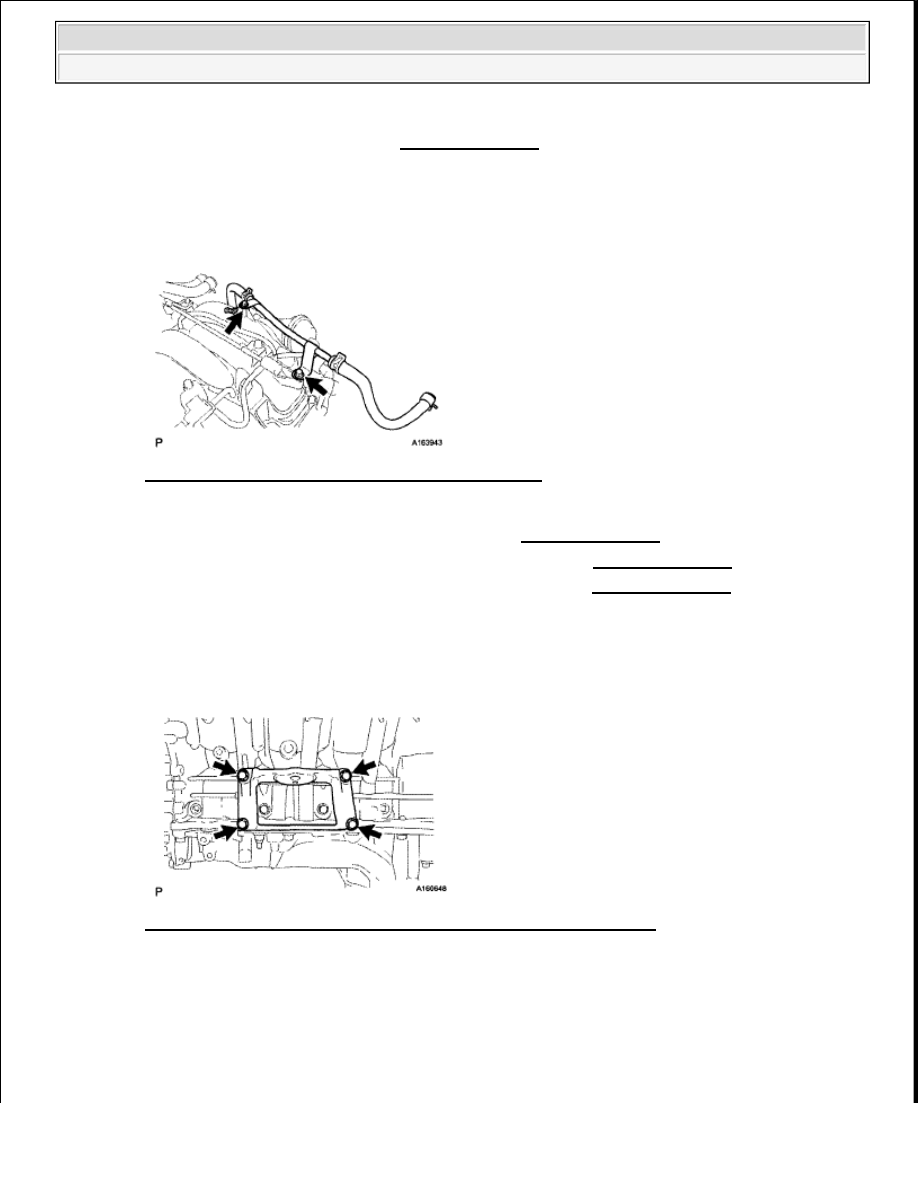

Fig. 397: Locating No. 1 Tube With Mounting Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24

CONNECT VENTILATION HOSE ASSEMBLY (See INSTALLATION )

25

INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY RH (See INSTALLATION )

26

INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY LH (See INSTALLATION )

27

INSTALL NO. 1 ENGINE MOUNTING BRACKET LH

a

Install the mounting bracket with the 4 bolts

Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)

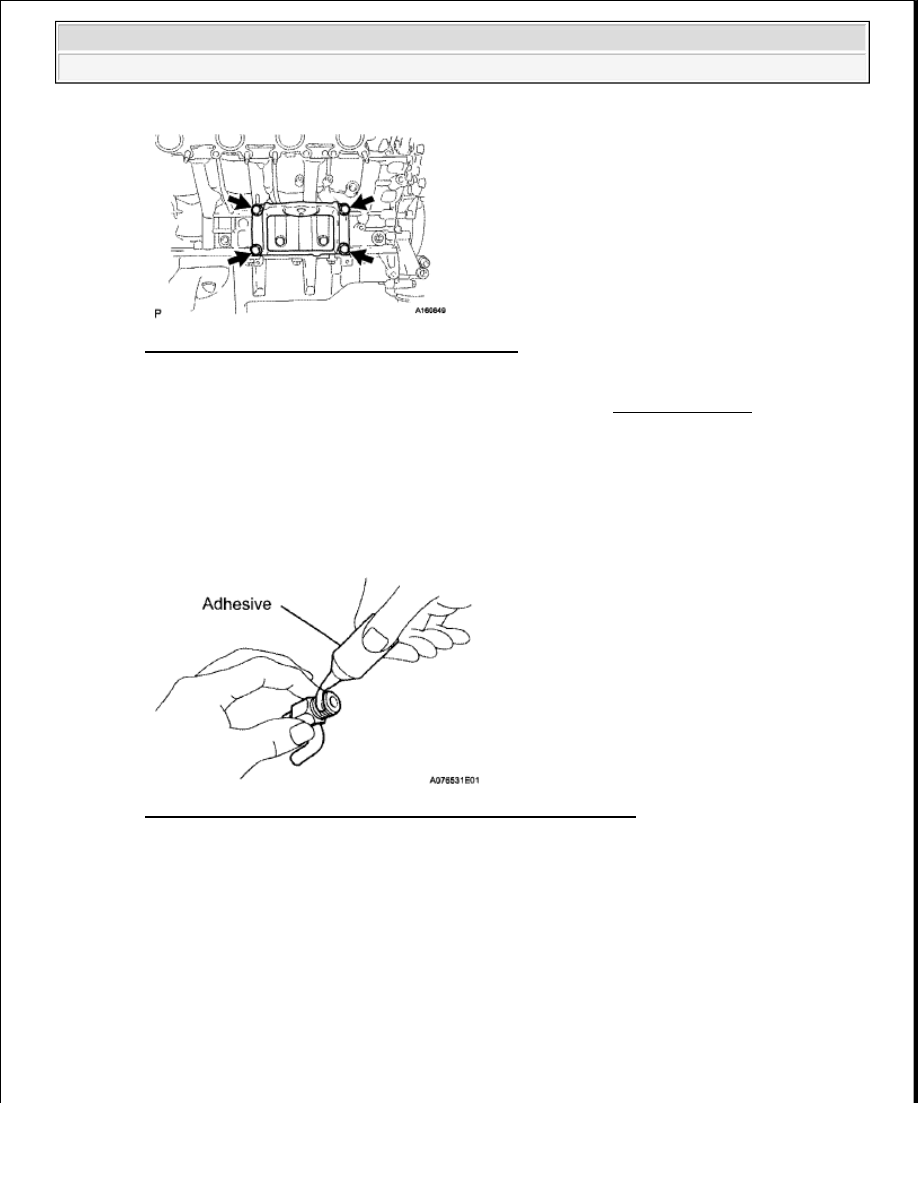

Fig. 398: Locating Front No. 1 Engine Mounting Bracket LH Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28

INSTALL NO. 1 ENGINE MOUNTING BRACKET RH

a

Install the mounting bracket with the 4 bolts

Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 399: Locating Mounting Bracket With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29

INSTALL FRONT ENGINE MOUNTING INSULATOR RH (See INSTALLATION )

30

INSTALL CYLINDER BLOCK WATER DRAIN COCK SUB-ASSEMBLY

a

Apply adhesive to 2 or 3 threads of the drain cocks

Adhesive:

Toyota Genuine Adhesive 1344, Three Bond 1344 or equivalent

Fig. 400: Applying Adhesive To 2 Or 3 Threads Of Drain Cocks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the water drain cocks

Torque: 30 N*m (306 kgf*cm, 22 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 401: Locating Drain Cocks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

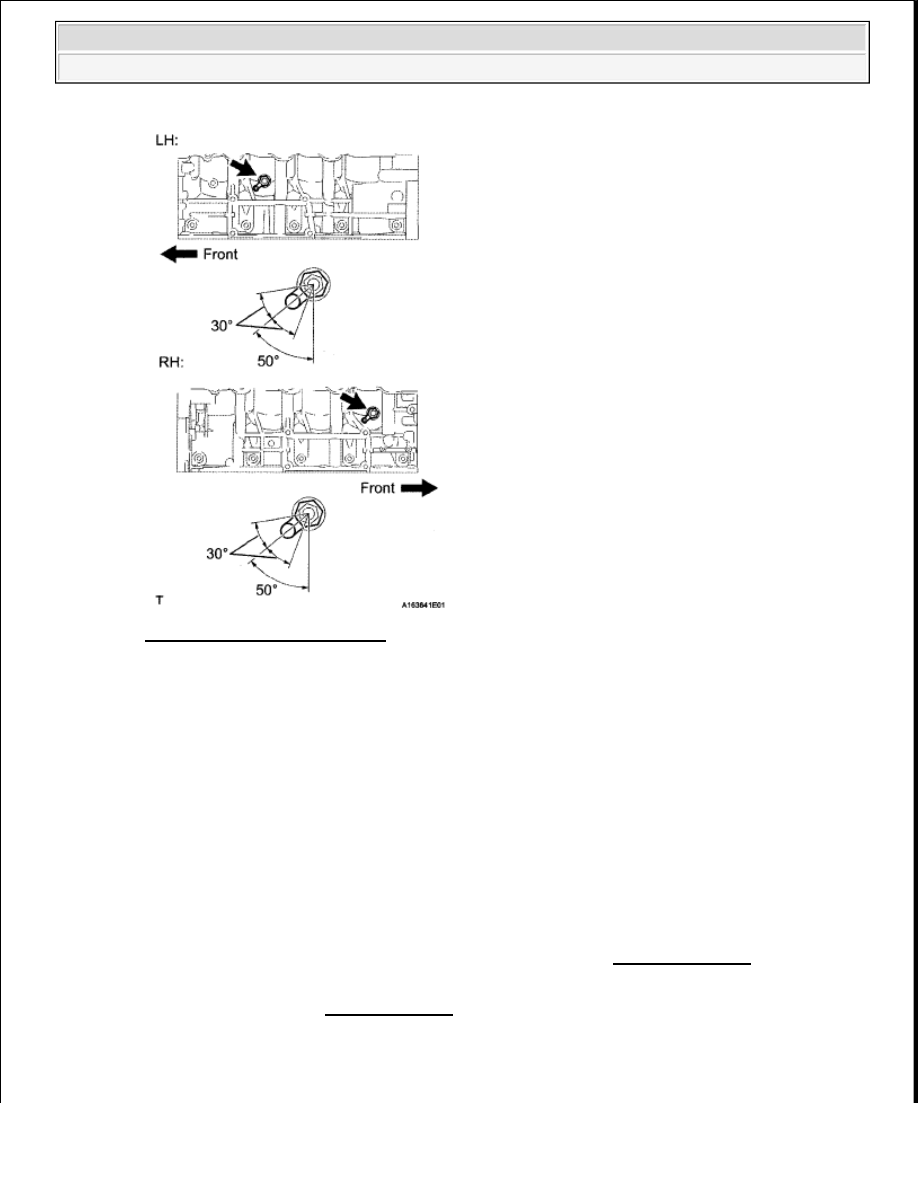

Further tighten the drain cocks within 360° so that the drain cock pipes are within the range shown
in the illustration

d

Install the water drain cock plugs to the water drain cocks

Torque: 13 N*m (133 kgf*cm, 10 ft.*lbf)

31

INSTALL FRONT ENGINE MOUNTING INSULATOR LH (See INSTALLATION )

32

INSTALL FUEL TUBE

a

Install the fuel tube (See FUEL SYSTEM )

NOTE:



Do not rotate the drain cocks more than 1 revolution (360°) after
tightening the drain cocks to the specified torque.



Do not loosen the drain cocks to adjust them. If an adjustment
is necessary, remove the drain cocks and reinstall them.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 402: Identifying Fuel Tube
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33

INSTALL ENGINE WIRE

a

Install the engine wire

b

Engine Rear Side:

1

Install the 3 wires with the 3 bolts

Torque: 8.5 N*m (87 kgf*cm, 75 in.*lbf)

2

Connect the 5 clamps

3

Connect the 2 air switching valve connectors

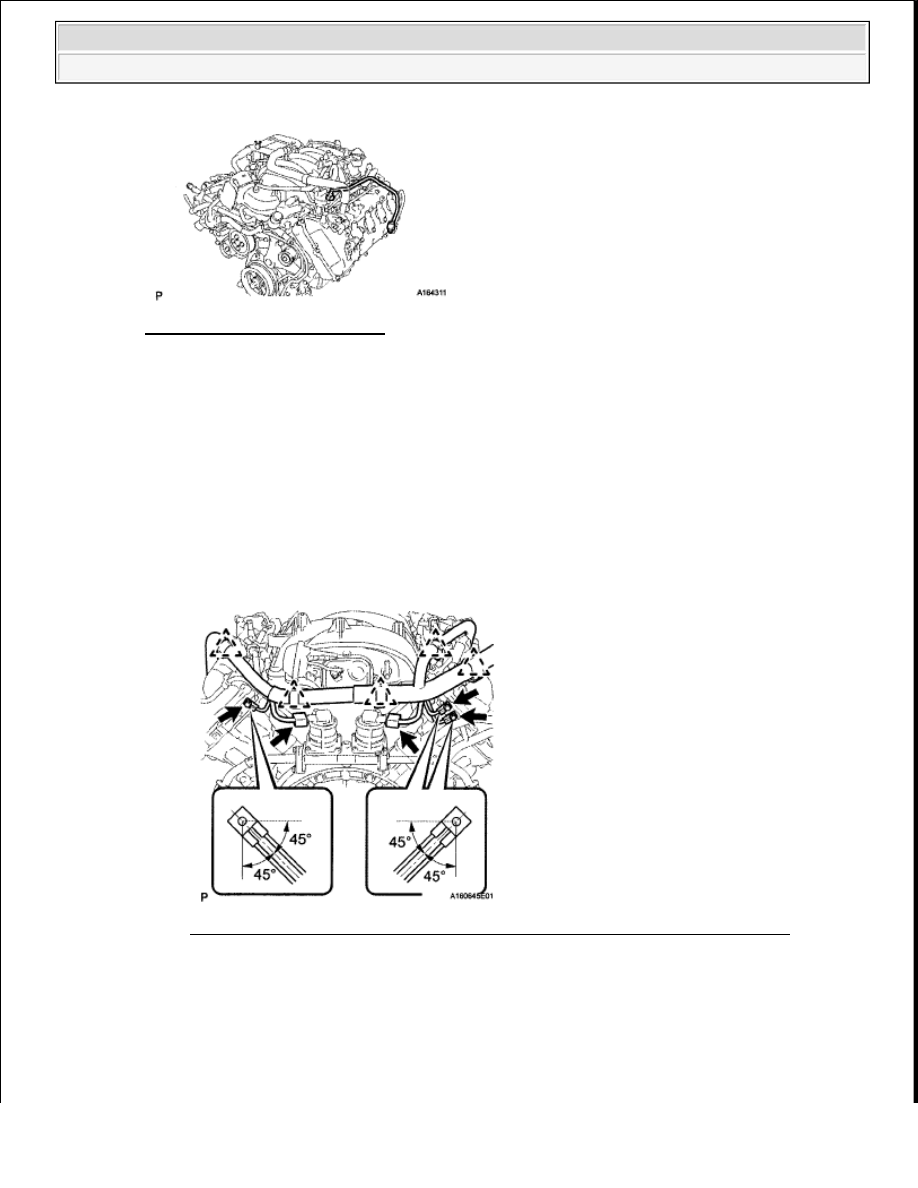

Fig. 403: Locating Engine Wire, Clamps And Air Switching Valve Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Engine RH Side:

1

Connect the 7 clamps

2

Connect the oil pressure sender gauge connector
