b

Using the removed gasket and a hammer, tap in a new gasket until it stops

HINT:

If the removed gasket does not fit on the new one, correct the removed one with pliers

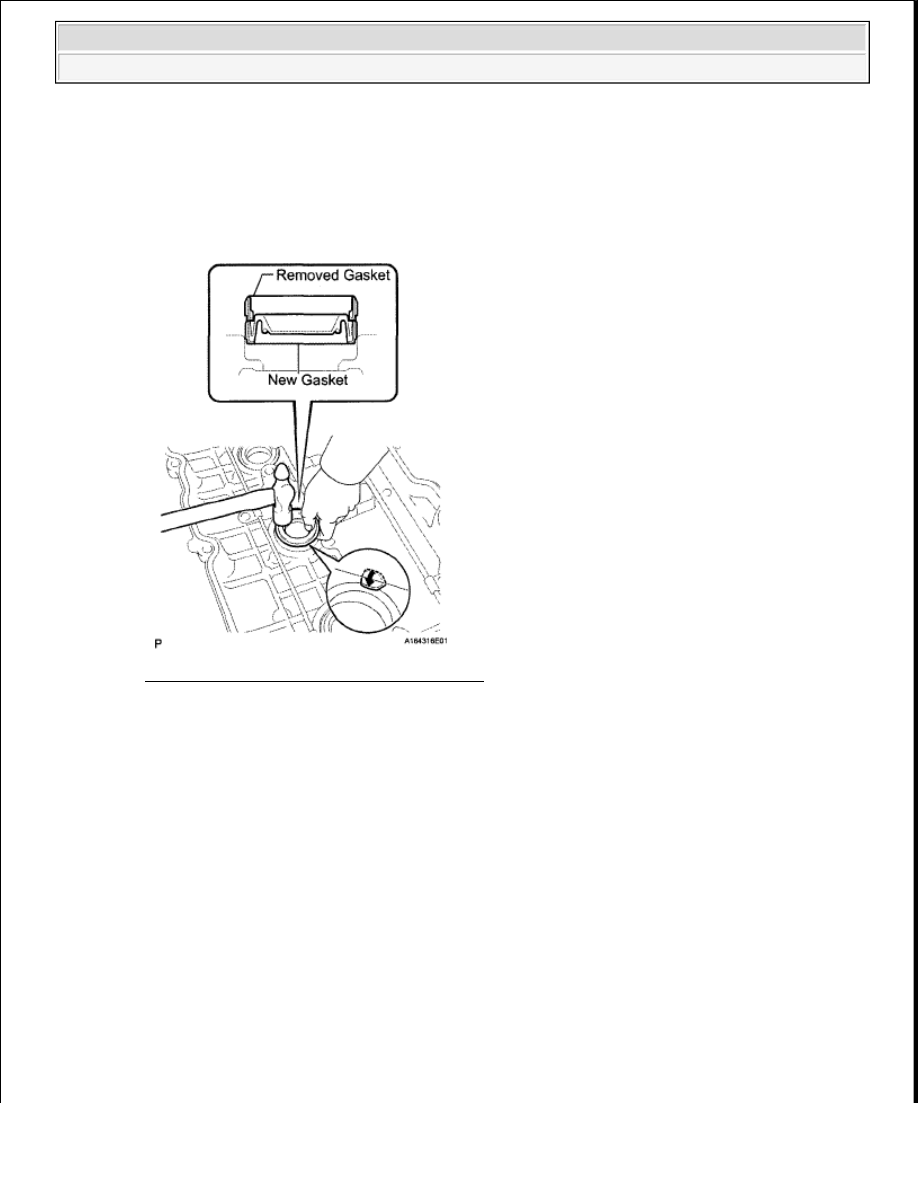

Fig. 382: Installing Spark Plug Tube Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Apply a light coat of MP grease to the gasket lip

d

Return the 4 ventilation baffle plate claws to the original positions

43

INSTALL OIL CONTROL VALVE FILTER

a

LH:

1

Install the valve filter in the cylinder head cover

2

Install a new gasket and the cylinder head cover spacer with the 3 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































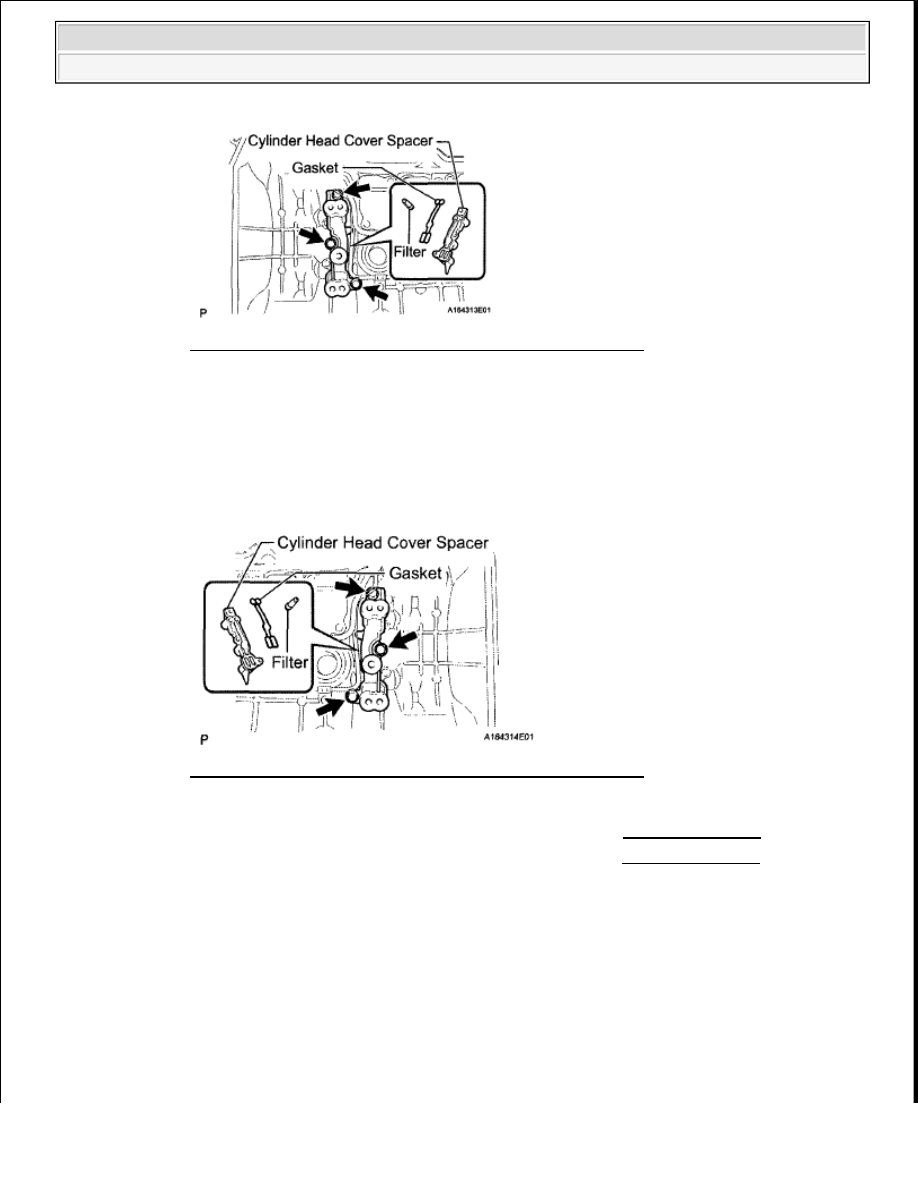

Fig. 383: Locating Cylinder Head Cover Spacer With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

RH:

1

Install the valve filter in the cylinder head cover

2

Install a new gasket and the cylinder head cover spacer with the 3 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 384: Locating Cylinder Head Cover Spacer With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

44

INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY RH (See INSTALLATION )

45

INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY LH (See INSTALLATION )

46

INSTALL CAMSHAFT OIL CONTROL VALVE ASSEMBLY

a

LH:

1

Apply a light coat of engine oil to 2 new O-rings

2

Install the 2 O-rings to the 2 oil control valves

3

Install the 2 oil control valves with the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































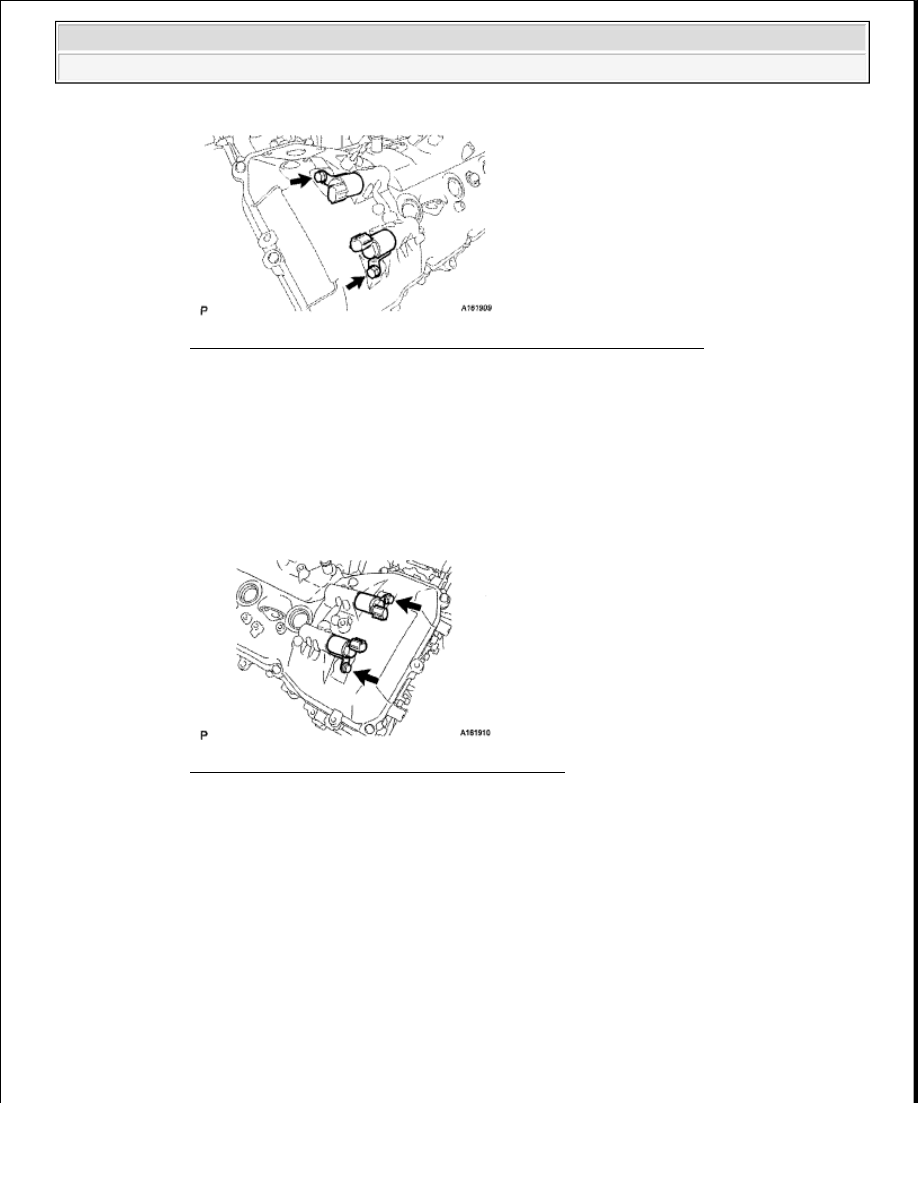

Fig. 385: Locating LH Camshaft Oil Control Valve Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

RH:

1

Apply a light coat of engine oil to 2 new O-rings

2

Install the 2 O-rings to the 2 oil control valves

3

Install the 2 oil control valves with the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 386: Locating Oil Control Valves With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

47

INSTALL CRANKSHAFT POSITION SENSOR

a

Install the crankshaft position sensor with the bolt

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































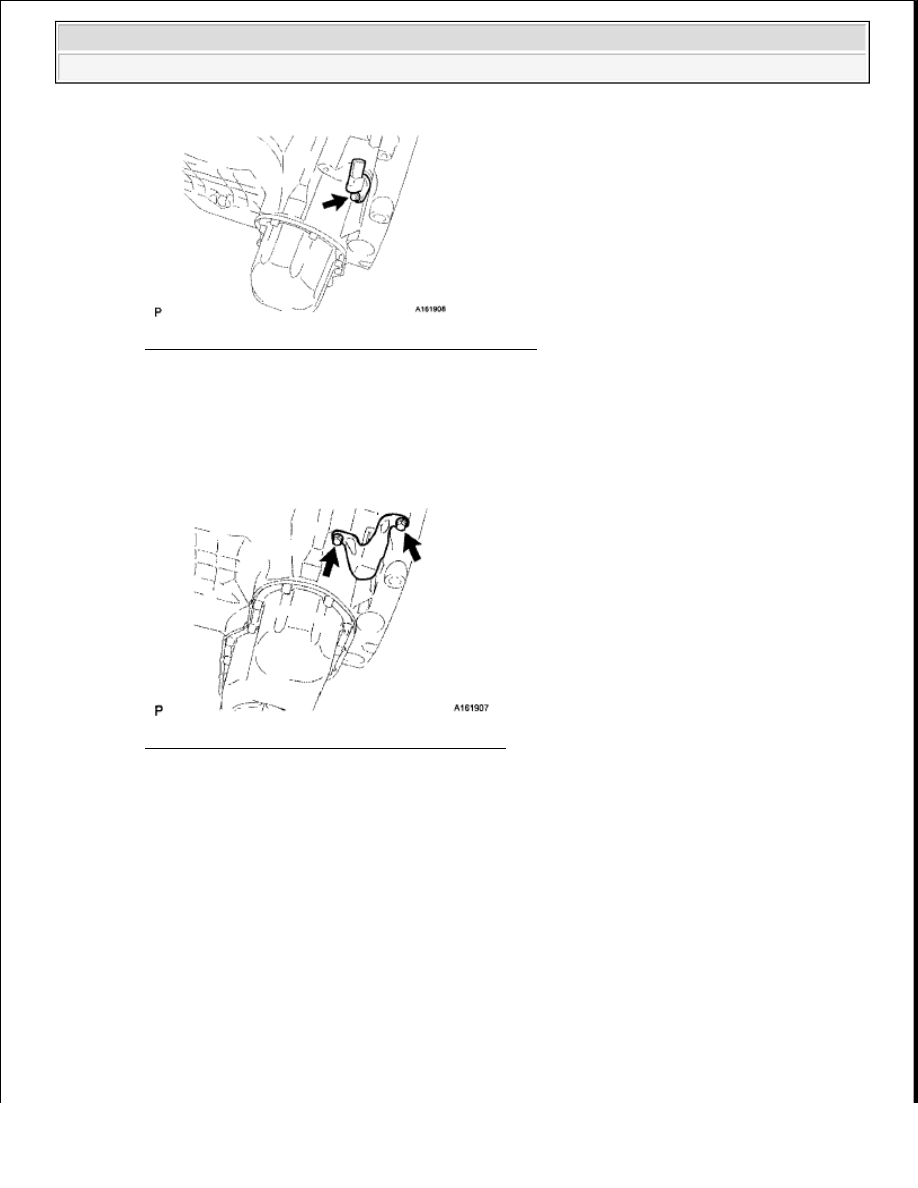

Fig. 387: Locating Crankshaft Position Sensor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

48

INSTALL CRANK POSITION SENSOR PROTECTOR

a

Install the sensor protector with the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 388: Locating Sensor Protector With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

49

INSTALL CAMSHAFT POSITION SENSOR

a

Install the camshaft position sensor with the bolt

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)
