Fig. 365: Locating Chain Tensioner With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Remove the hexagon wrench from the chain tensioner

30

INSTALL NO. 3 CHAIN TENSIONER ASSEMBLY

a

Install the chain tensioner with the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

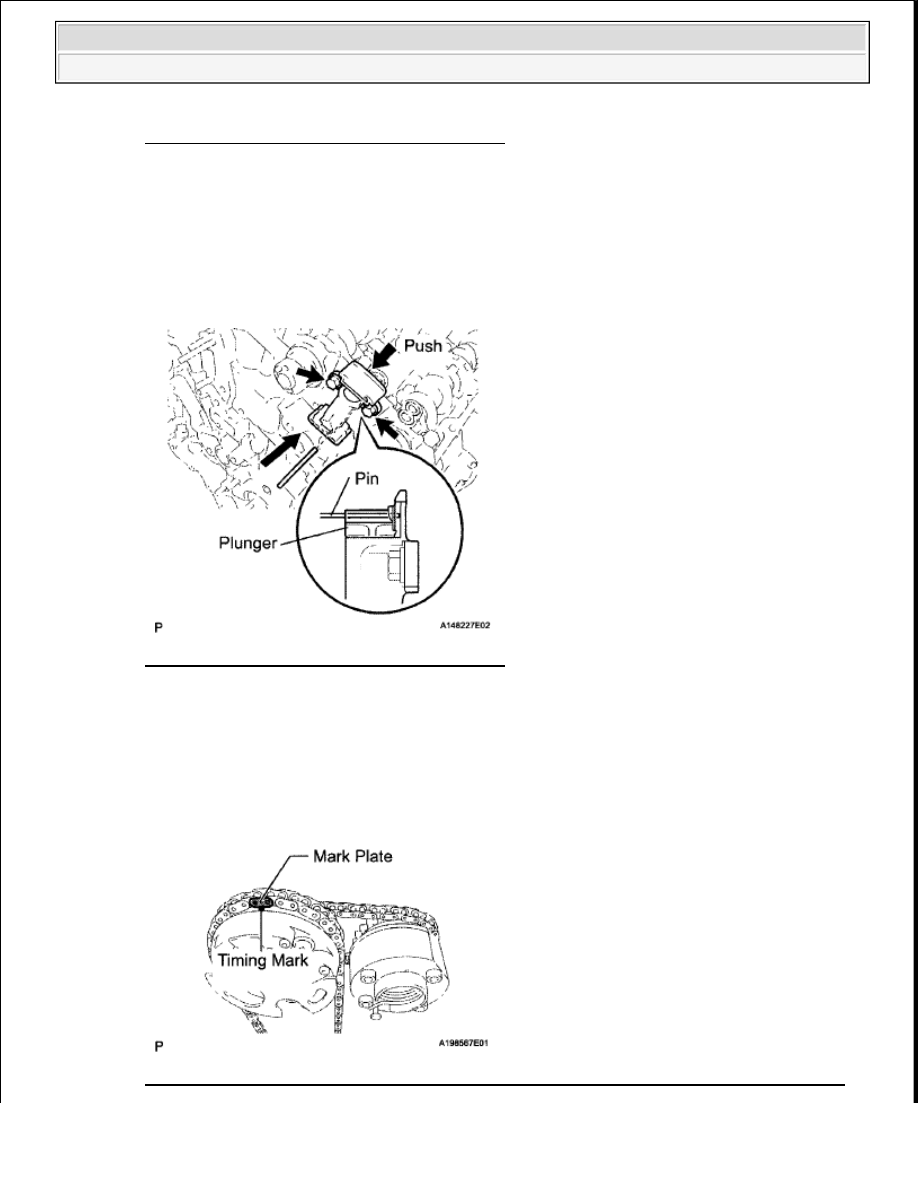

Fig. 366: Locating Chain Tensioner With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

While pushing down the No  2 chain tensioner, insert a pin of Ø 1 0 mm (0 0394 in ) into the hole
to fix it in place

31

INSTALL NO. 1 CHAIN SUB-ASSEMBLY LH

a

Align the No  1 chain's orange mark plate with the camshaft timing gear's timing mark, and attach
the chain to the gear as shown in the illustration

Fig. 367: Aligning No. 1 Chain's Orange Mark Plate With Camshaft Timing Gear's Timing



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Mark
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Align the No  1 chain's orange mark plate with the crankshaft timing gear's timing mark, and attach
the chain to the gear as shown in the illustration

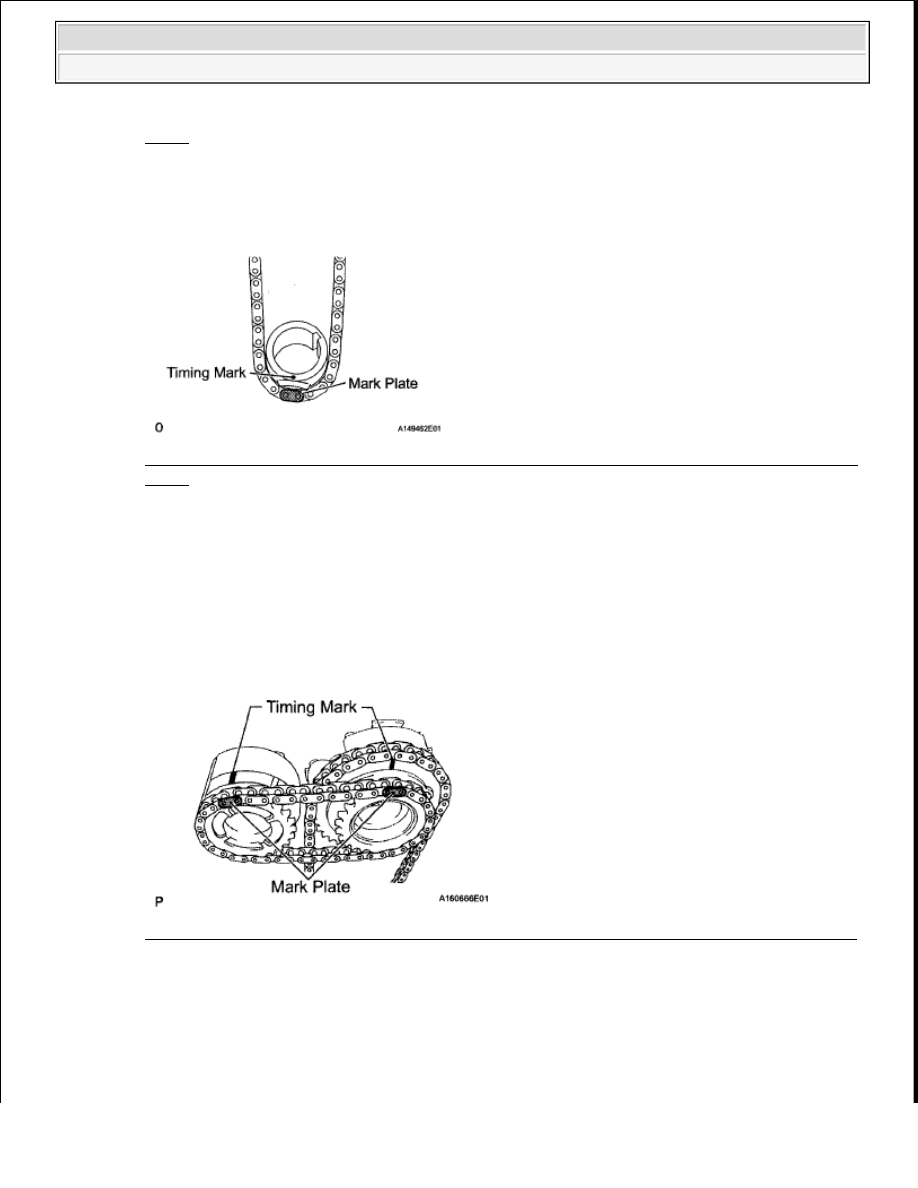

Fig. 368: Aligning No. 1 Chain's Orange Mark Plate With Crankshaft Timing Gear's Timing
Mark
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Align the No  2 chain's mark plates (yellow) with the timing marks of the camshaft timing gear and
camshaft timing exhaust gear, and attach the No  2 chain to the gears as shown in the illustration

HINT:

The crankshaft timing gear and camshaft exhaust gear will be installed with the No  1 and No  2
chains connected to the gears

Fig. 369: Aligning No. 2 Chain's Mark Plates With Timing Marks Of Camshaft Timing Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Install the crankshaft timing sprocket to the crankshaft

e

Align and attach the knock pin of the No  3 camshaft with the pin hole of the camshaft timing gear

f

Using the hexagonal portion of the No  4 camshaft, align and attach the knock pin of the No  4
camshaft with the pin hole of the camshaft timing exhaust gear



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































g

Remove the pin from the No  2 chain tensioner

32

INSTALL NO. 1 CHAIN TENSIONER SLIPPER LH

HINT:

If you cannot install the chain tensioner slipper due to the tension of the chain, use the hexagonal portion
of the camshaft to loosen the chain and install the chain tensioner

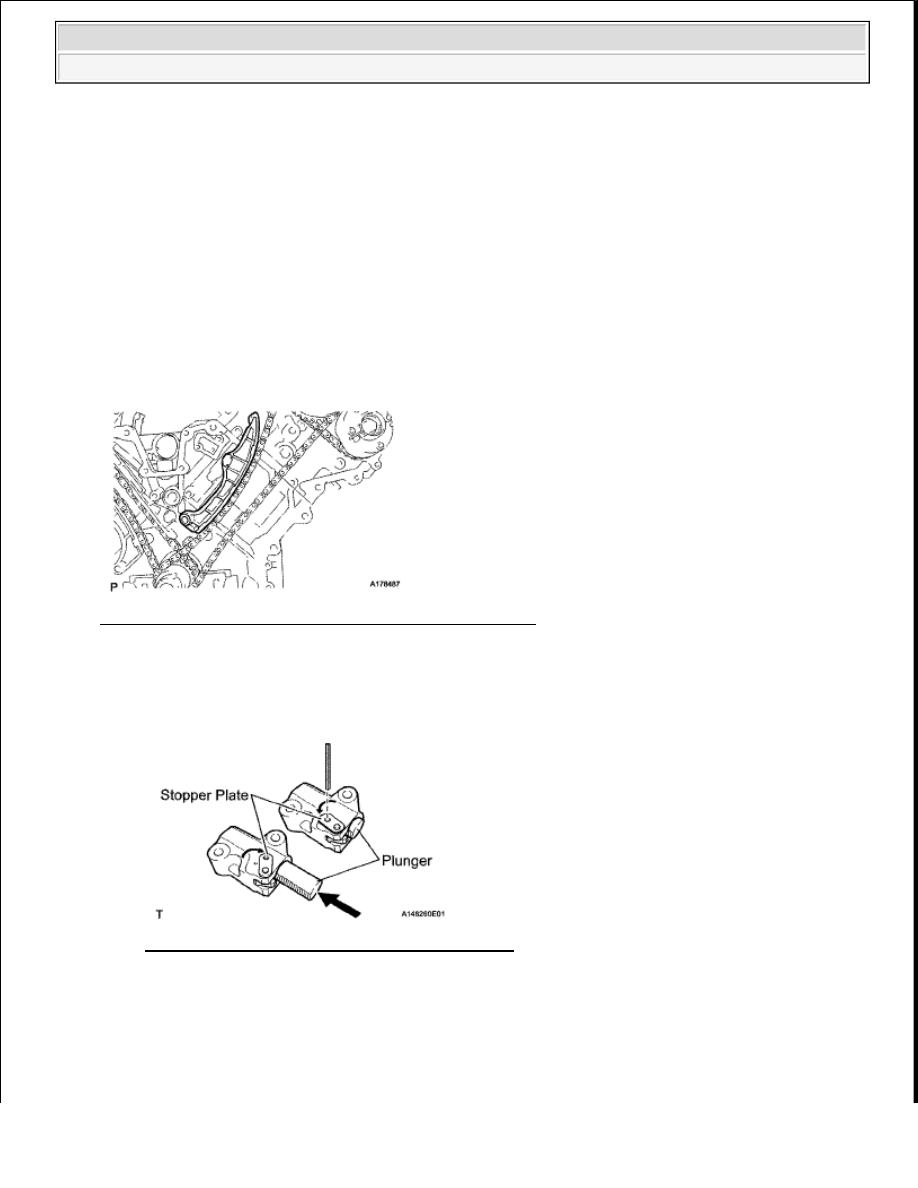

Fig. 370: Identifying No. 1 Chain Tensioner Slipper - LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33

INSTALL NO. 1 CHAIN TENSIONER ASSEMBLY LH

a

Move the stopper plate upward to release the lock, and push the plunger deep into the tensioner

Fig. 371: Identifying Stopper Plate And Plunger
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Move the stopper plate downward to set the lock, and insert a hexagon wrench into the hole of the
stopper plate

c

Install a new gasket and the chain tensioner with the 2 bolts

NOTE:

Because the gears' timing mark positions may shift due to looseness
of the No. 1 chain, use the hexagonal portion of the camshaft to hold
the No. 3 camshaft in place until the No. 1 chain tensioner is
installed.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

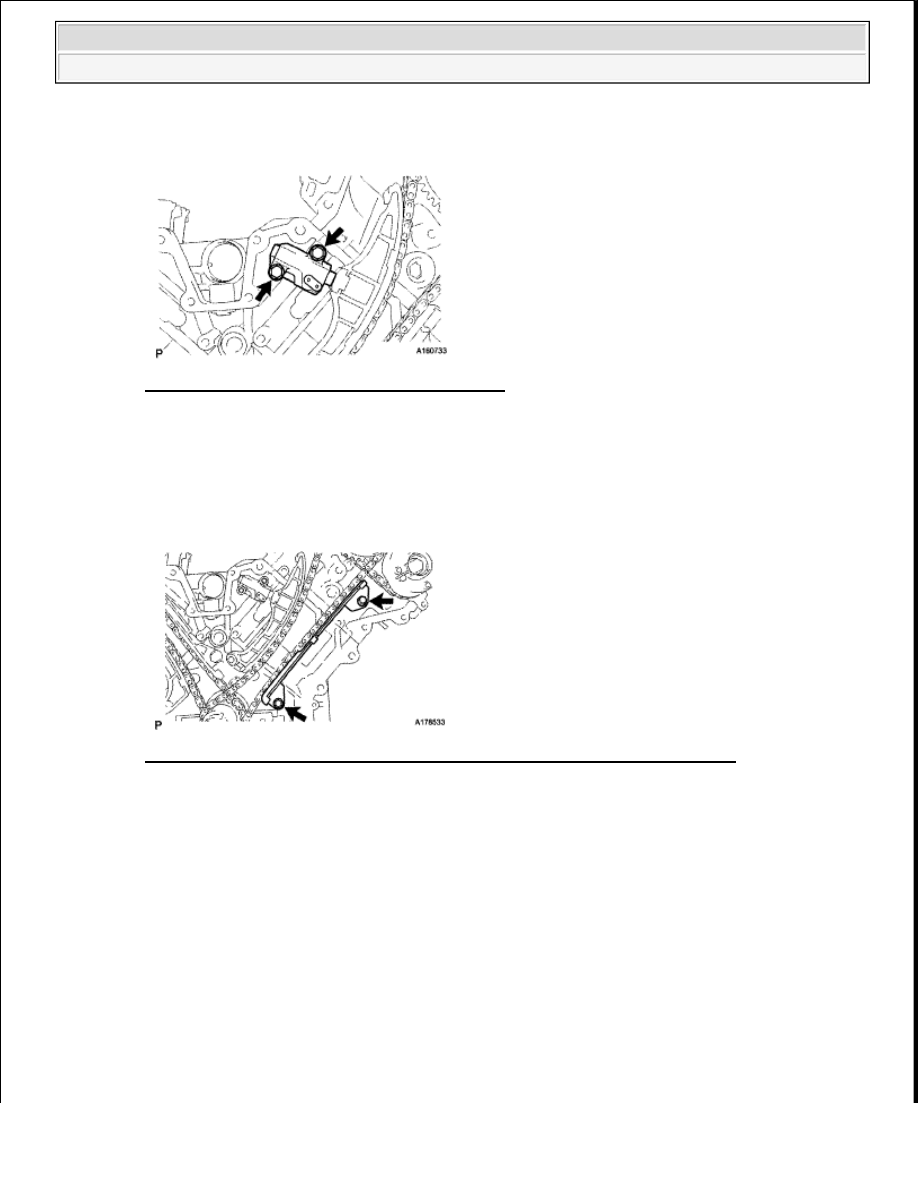

Fig. 372: Locating Chain Tensioner With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

34

INSTALL NO. 1 CHAIN VIBRATION DAMPER LH

a

Install the vibration damper with the 2 bolts

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

Fig. 373: Locating No. 1 Chain Vibration Damper With Mounting Bolts - LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the hexagon wrench from the No  1 chain tensioner

35

TIGHTEN CAMSHAFT TIMING GEAR

a

LH:

1

Using a wrench to hold the hexagonal portion of the No  3 camshaft, tighten the camshaft
timing gear with the bolt

Torque: 100 N*m (1020 kgf*cm, 74 ft.*lbf)
